Головне світло (версія 2)

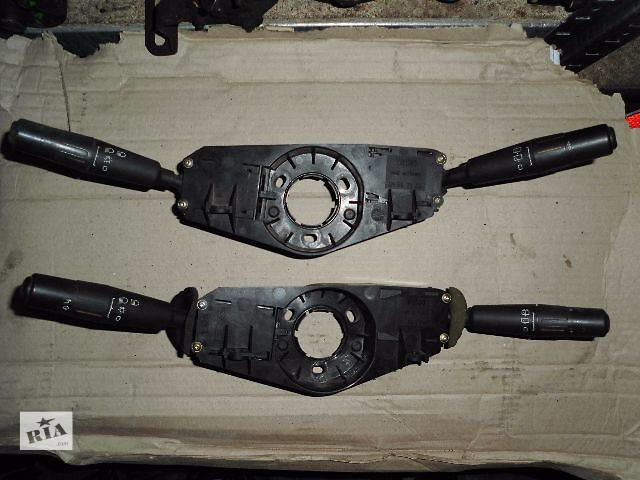

Сталося так, що мене попросили зробити проводку на Ford Transit1987 року випуску (бензин). Замовив підрульовий перемикач такийсамий як у себе від Peugeot 206, але в інтернеті не знайшов такоїмоделі і замовив від Peugeot 306. Перемикач прийшов післяплатоючерез OLX.На місці поклацал ніби працює, а приніс додому, подзвонив, а він не робітник.Розібрав, а там все поплавилось. Ніскостити хоча б суму.Замовив у іншого.Виявився досить порядноюлюдиною.Я накинув 50 грн.І він додав фішки до перемикача зпроводами.Взагалі поки тягнулася ця мутата з пошуком і пересиланнямбуло прийнято рішення віддати свій перемикач клієнту.
< 1. Розпинування перемикача 206 відрізняється від 306 - цемінус
2. З'явилася додаткова клавіша протитуманних фар — це плюс.
3. У перемикачі склоочисника вже 3 положення — це плюс.

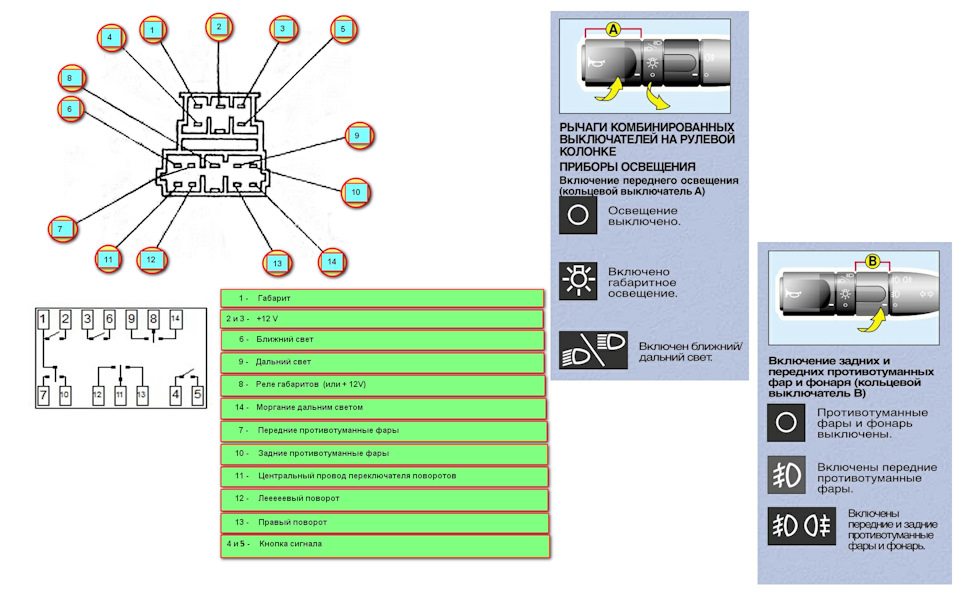

Ось намалював розпинання після продзвонювання і поєднав зінструкцією автомобілю
Распинівка

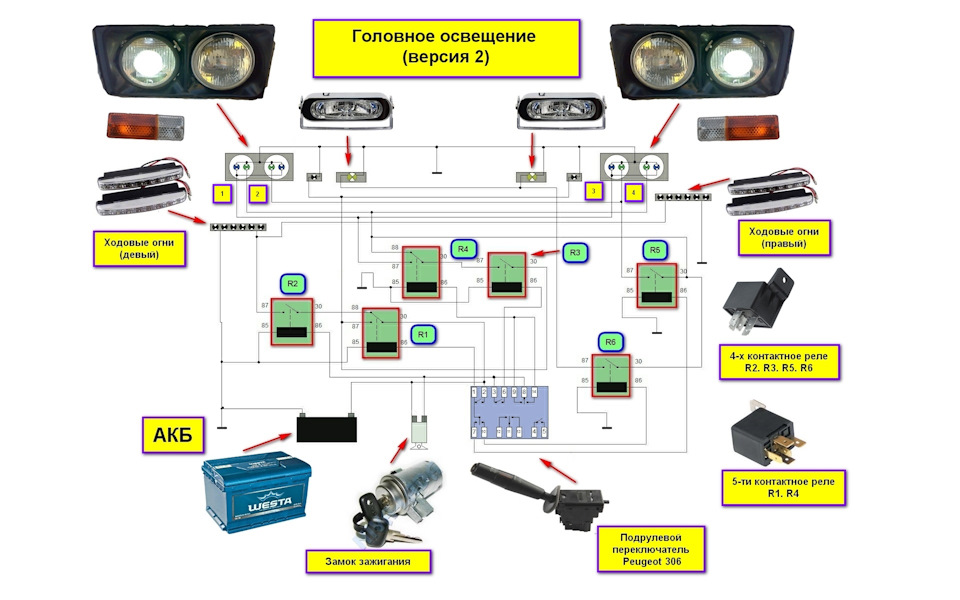

Все б нічого, але є проблема, вона полягає в тому, що ближнє світлоне вимикається при перемиканні на далеке. Вони включаютьсяодночасно. Довелося додавати п'ятиконтактне реле, яке відключаєближній при включенні далекого, а так само коли моргаєшдалеким.
1. Положення - передні протитуманки
2. Положення - задні протитуманки
Від задніх протитуманок довелося відмовитися. Зайвий провід кидативже не буду.
Значити від окремої клавіші для протитуманних фар (у минулій схемі)можна сміливо відмовитися, що і прив'язно в схемі до другогоположення перемикача. Чому до другого? Поясню.
У моїй машині підключено чотири фари ближній і чотири дальній. Щобзайвий раз не дратувати інших водіїв, я розірвав ланцюг внутрішніхфар (ближнє світло) і через реле R5 підключив до першого положеннявключення протитуманок. Тепер я можу їхати з ближнім світломувімкнувши за стандартом дві зовнішні фари або додаткововикористовувати ближнє світло внутрішніх фар. Тобто чотири.
Найкласніше в корпусі будь-якого перемикача від Peugeot, що покріпленню підходять всі типи перемикачів Peugeot. Потрібно простовідкрутити два гвинти з торцевої сторони вийняти один і вставитиінший. Наскільки мені відомо підходять від 106, 206, 306, 308, 408і т.Д. Та у продажу їх валом.
Та поворотники відключаються дуже легко та мінімум доопрацювання.Івідмінність корпусу тільки в діаметрі отвору для валу керма (можнарозширити), але кріплення практично однакові.
