правильне підключення генератора
багато паряться з лампою контролю зарядки.Я теж рік дивився начервоний вогник, напружувало постійно, хоча знав, що це добре))
нам потрібно реле 702 або подібне, у якого постійно замкнутіконтакти
30/51< /b> і 87, тобто їх треба після пуску двигунарозімкнути. Залишається два виходи 85 і 86 - це висновки котушки, яка притягує контакт. Йдемо далі. > (жовтий дріт) напруги немаєна непрацюючому двигуні, після пуску - з'являється. Більше непотрібна) а на 30/51 провід лампи (чорний), на висновок86 приєднуємо провід від генератора (жовтий) а висновок, щозалишився, реле 85 садимо на масу (корпус)
дякую AndrewCzech За правильний мануал

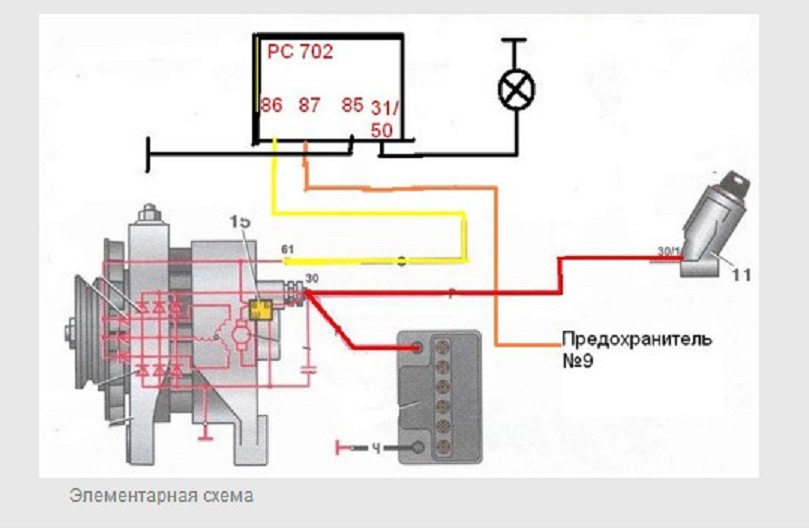

ось сама схема підключення> Запчасти на фото:PC702
Коментарі4
Добрий, а нормально, що після цього підключення реле перестало клацати при включенні запалювання?
Від душі! Зробив по картинці, все чітко!
генератор нива 80 а?
55А від чого Х.З. начебто від восьмаки.але за підключенням різниці немає
