2. Роз'єм з кроком 2мм 5PIN, купив цілий набір, якщо кому треба вОдесі., можу поділиться.
3. Транзистор 2N3906
4. Світлодіод
5. Резистор 1kOm
6. USB TTL перехідник
>
Процес переробки.

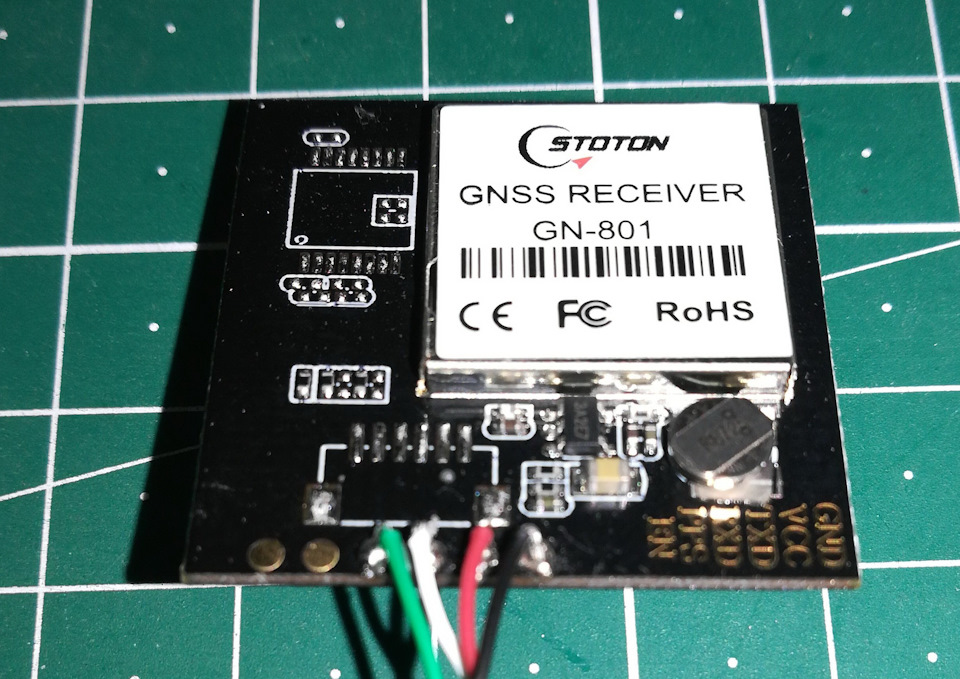

Кришка модуля приклеєна до корпусу, за допомогою ножа відкриваємо іробимо на платі наступне:< br/>
— встановити перемички зліва від модуля
— видалити перемичку, щоб модуль включався від входу EN
— випаяти два резистори і припаяти їх зі зміщенням вправо (усьогочотири місця, за умовчанням на 1 і 3 резистор, потрібно перепаятина позицію 2 і 4, звільнивши 1 і 3) - припаяти транзистор, led ірезистор.

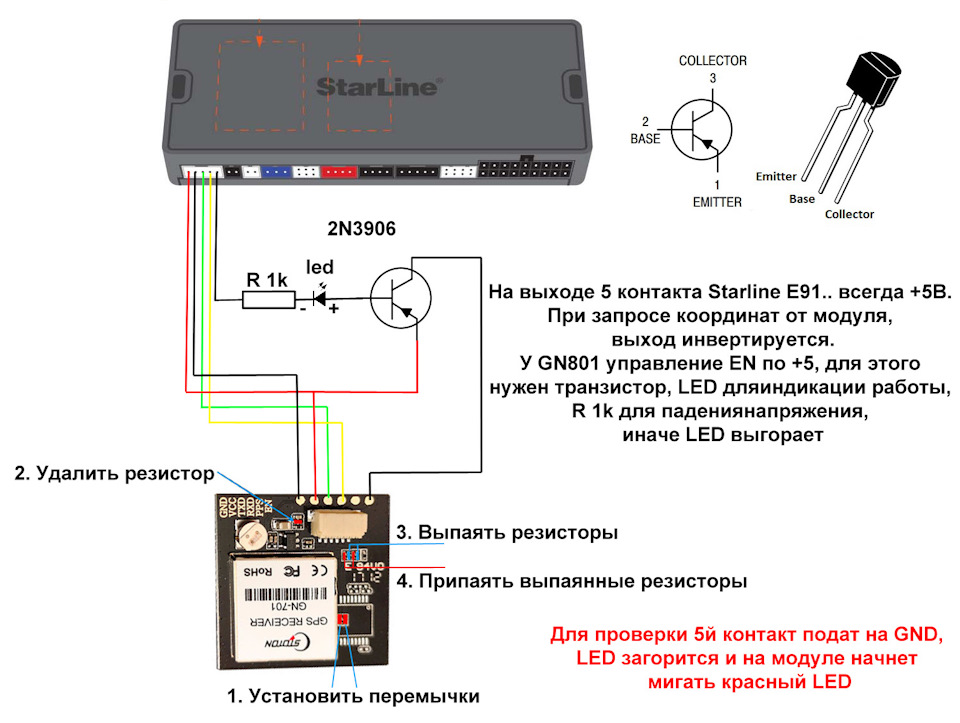

Всі переробки з модулем постарався вмістити на одномузображенні.

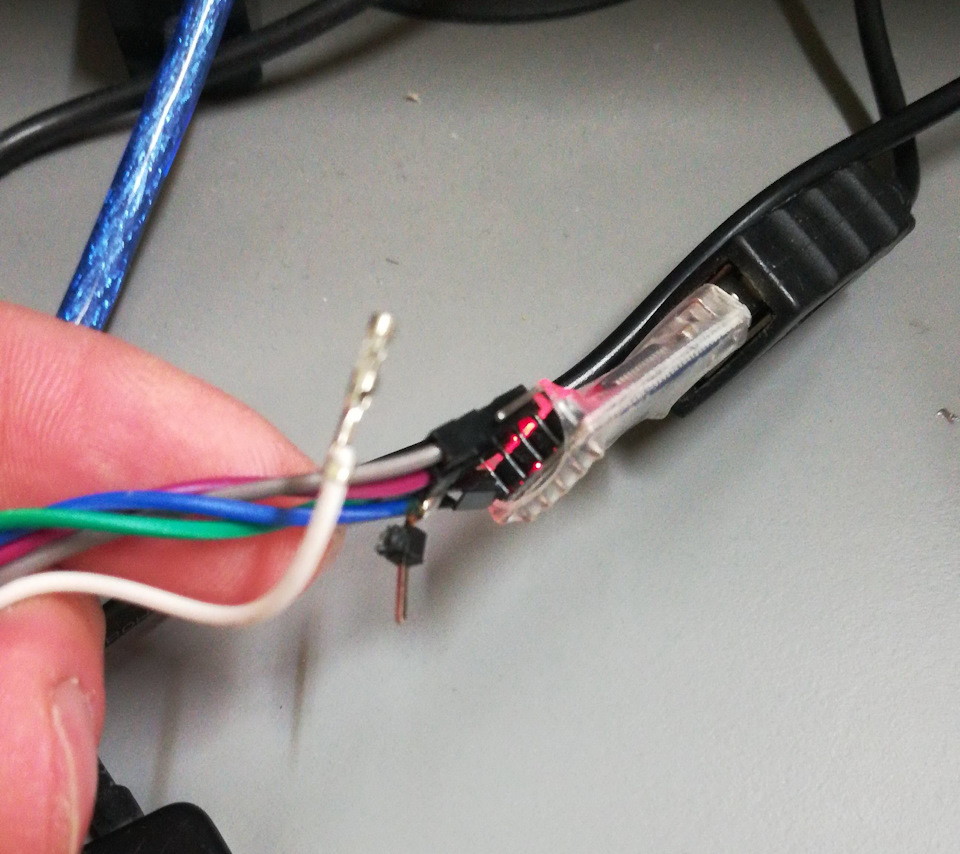

Для підключення використовував рідний кабель від модуля, 5й кабельузяв з обплетення, він нормального перерізу для цієї мети.
>

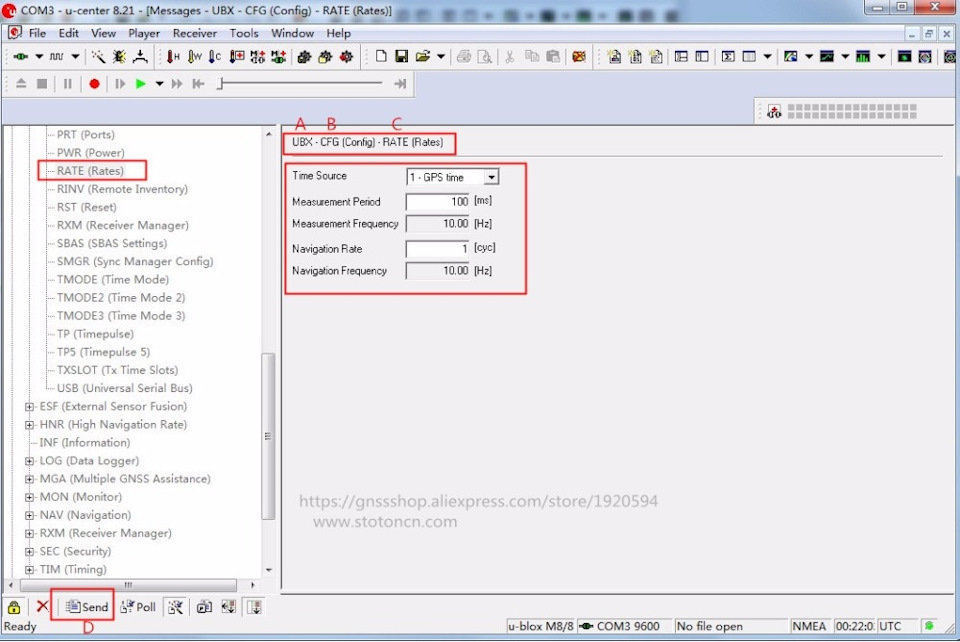

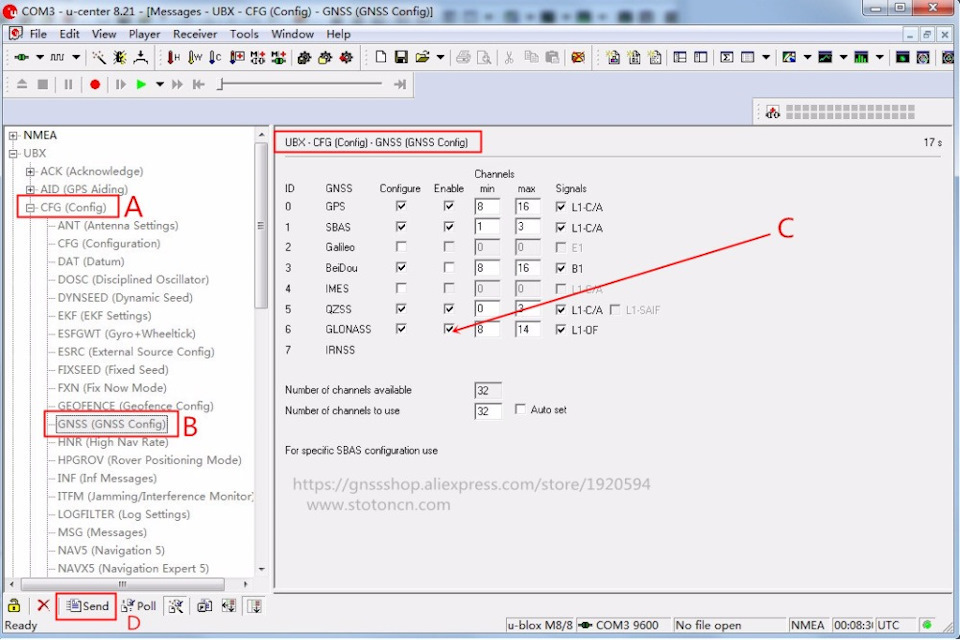

Після всіх маніпуляцій потрібно налаштувати модуль, підключивши докомплютера через USB-TTL перехідник. Дякую за нихPsyx86)
Іноді після запису налаштувань (натискання SEND) значення в поляхзмінюються на стандартні, не лякайтеся, так і має бути, черезякийсь час програма отримає від модуля актуальні дані і лічильникправоруч обнулиться. br/>
Для тесту можна контакт EN відключати від GND, тим самим імітуючи "бойовий" режим роботи).
Підмічено, що коли EN вимкнено, годинник у програмі зупиняється, при підключенні приблизно через 1- 2 сек годинниквідновлюється.
Наступний етап встановлення в машину.
Тут все просто, тулимо провід у потрібний роз'єм, встановлюємомодуль ближче до лобового, у мене він над лівим вентом. Каналом.Ловить завжди щонайменше 12 супутників. Але якщо встановити глибоков надрах торпеди або приймач буде екранований металом, то на сайтіstarline відвалюватиметься GPS антенка і координати не будутьпередаватися на сайт. Після підключення потрібно відправити SMS зкодом активації GPS 00492.
На сайті з'явиться знак антени GPS.
у зелений колір до 60км/год, жовтий до 80км/год і червоний вище80км/год у місті. За містом ще не пробував.
Відображається дистанція за поїздку, точне перебування авто настоянці.
Про автономність.
У режимі роботи модуля споживання 63мА, в режимі очікування 0, 01мА.Навіть без транзистора модуль може працювати від автомобільногоакумулятора 3 місяці, посадивши його повністю. Але навіщо такікрайнощі, якщо є робоча схема я пробудженням по потребі) Можна щевідправити SMS команду 40 на модуль, у відповідь прийде СМС зкоординатами, часом і кількістю видимих супутників. SMS з кодом 43поверне СМС з посиланням на карту і більш розгорнутий станпристрою. p>
Наступний етап невеликий косметичний ремонт шкіри та фарбуванняіржавих кріплень крісел.
Всім повних баків АІ98! )))
