Встановлення GSM модуля Starline 5 та його налаштування

Захотілося мені мобільності, у прямому розумінні цього слова.

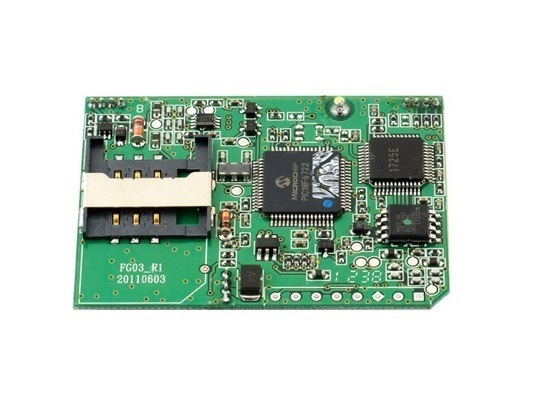

Ззадачився установкою GSM модуля до моєї Starline E90.

<
Купити в Україні дорого - 3300 грн, замовити з Росії - 4500 руб, вже краще.

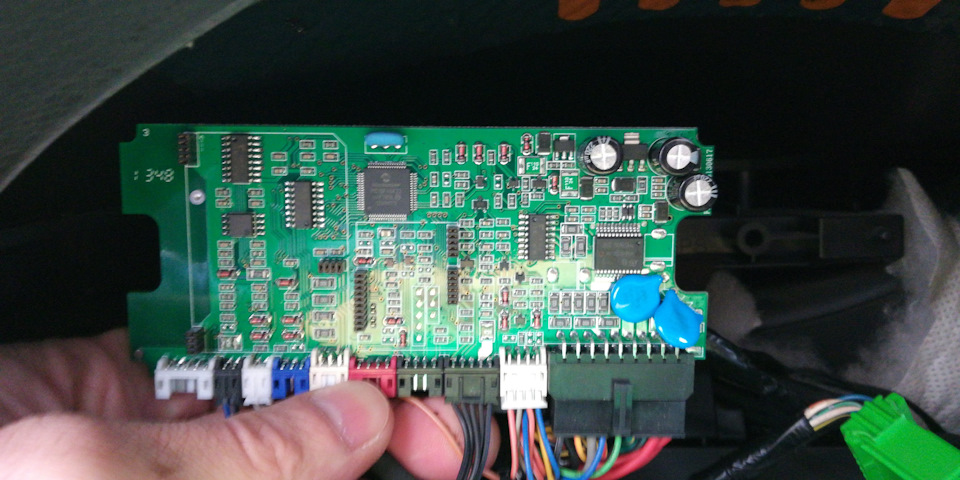

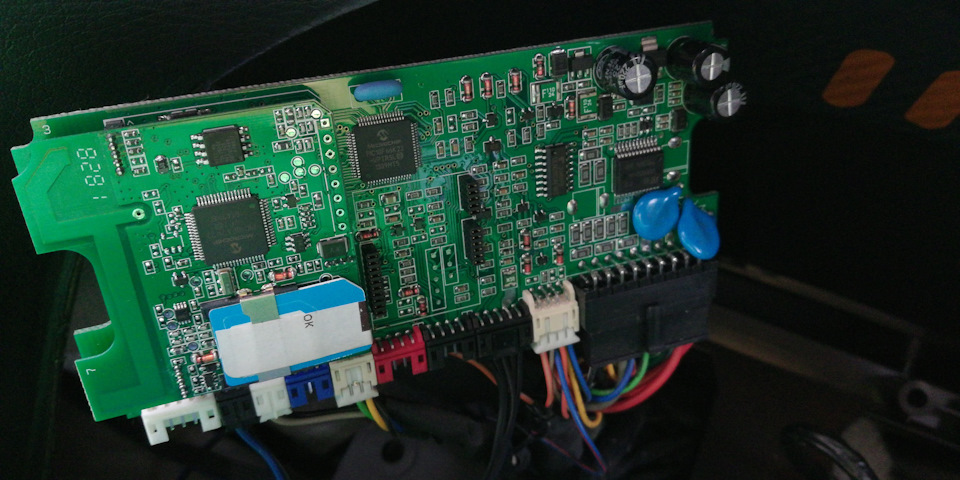

Допоміг привести Max-1706, за що йому велике спасибі! Все що нештатне в машині встановлено через жопу (такі у нас майстри), відразу був готовий до того, що щось не буде працювати, модульсигналки буде хрін дізнаєшся де Але по проводочку від сервісноїкнопки стало ясно, що модуль встановлений за приладовою панеллю. Якїї знімати дізнався ще заздалегідь, тому була скинута кришка підкермом і почалися пошуки двох гвинтів — а їх там немає. Знявшивсього один верхній гвинт приладки - я її вийняв.WTF - приладкатрималася одним гвинтом! ЯК можна щось робити в машині і такпохабно! (тут було багато матюка)
Тому питання - яка довжина цих двох нижніх гвинтів?

Всі модулі були добротно обклеєні антискрипом, але трималися настяжках і бовталися в порожнині торпедо — привіт "цвіркуни"! >

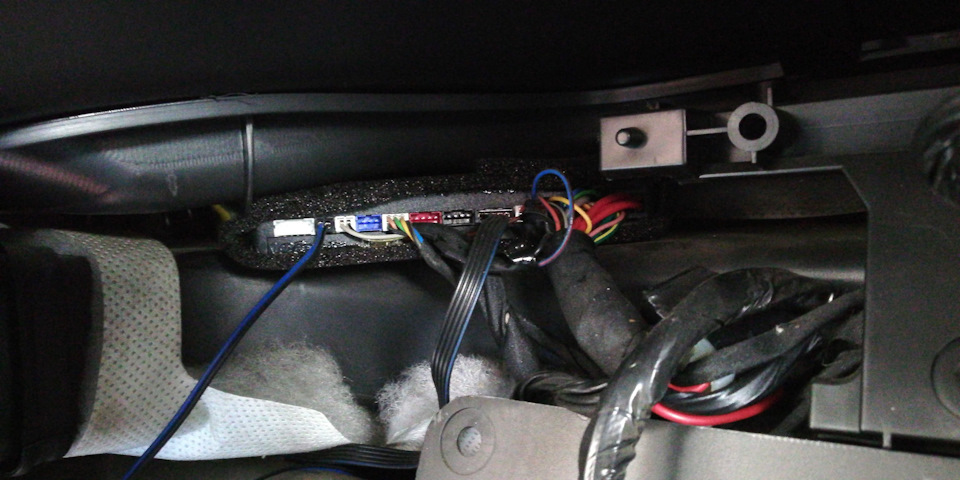

Привів все в людський вигляд, проклеїв все антискрипом, дроти, модулі, все затягнув стяжками до повітроводів і почавналаштовувати. Налаштування GSM модуля з SIM картою КиївстарДатчик.

1. Поповнити рахунок мінімум на 50 грн (тут була моя помилка, япоповнив спочатку на 10 грн, потім на 40, почало їсти гроші за смста Мб, замість абонплати 1 грн на день, пізніше поповнив на 50 грнодним платежем та абонплата списалася.)
2. Зателефонувати на номер модуля зі свого телефону. Номертелефону, з якого здійснюється перший виклик, записується в системуяк Майстер номер і має можливість керувати системою без пароля
3. Під час першого дзвінка система запитує два паролі:«Пароль 1» та«Пароль 2». Пароль 1 необхідний для керування та налаштуваннясистеми. Пароль 2 необхідний зміни «Пароля 1» і зміни номеравласника. Обидва паролі чотиризначні. Їх необхідно придумати таввести, набираючи цифри звичайним чином. Після вдалого введенняобох паролів, система відповість, що на номер власника будевідправлено СМС з даними. Отримання СМС гарантує, що системаналаштована на номер власника та готова до роботи. Якщо для роботисистеми достатньо лише телефонного зв'язку – налаштуваннязавершено.
4. Але нам цього мало, і ми будемо налаштовувати інтернет на модуліта прив'язувати модуль до системи для доступу з сайтуstarline.online та мобільного додатка. Для цього при вимкненомузапаленні 7 разів натискаємо кнопку VALET, після чого вмикаємозапалювання. Система просигналить 7 разів сиреною, після чогочекаємо 20 секунд для виходу з режиму програмування, щопідтверджується морганням аварійки. Прив'язка завершена.
5. Для перевірки, дзвонимо на номер системи та можна встановити наохорону 11 та зняти з охорони 10.
6. Налаштовуємо інтернет (точку доступу). Для цього надсилаємонизку СМС повідомлень з номера власника:
a. 0057+internet, ,, # — для абонентів Київстар. У відповідьсистема надішле підтвердження налаштування точки доступу
б. 00551 – для увімкнення GPRS з'єднання. У відповідь має прийтиповідомлення:«Команда виконана GSM 29(G)», де 29 – це рівеньсигналу GSM від 0 до 31.
ст. 00581 – для запиту pin коду, необхідного для реєстраціїпристрою на сайті (якщо модуль з логіном та паролем доступу доТелематики 2, то цей пункт можна пропустити, пристрій вже доступнийза логіном/паролем на сайті. У відповідь має прийти повідомлення, що містить 6 цифр пін-коду Якщо пін-код не надходить, необхіднопереконатися в наявності достатньої кількості коштів на рахунку таповторно виконати вказівки пунктів b. Та d.

7. Якщо картки доступу до Телематики 2 у вас немає, то потрібнозареєструватися на сайті starline.online Для цього, перейшовши насайт, внизу сторінки вибрати вкладку «Реєстрація» та заповнитивідповідні поля. Після натискання на кнопку «Відправити» на вказануелектронну адресу прийде лист посиланням, для підтвердженняреєстрації Перейшовши за вказаним у листі посиланням користувачвідразу потрапляє на свою сторінку сайту stralineonline.
8. Натискаємо на кнопку «Додати пристрій». :
a. Назва пристрою (наприклад:Subaru)
б. Номер телефону пристрою (вписуємо номер встановленої сім-картиповністю у форматі +380ХХХХХХХХХ)

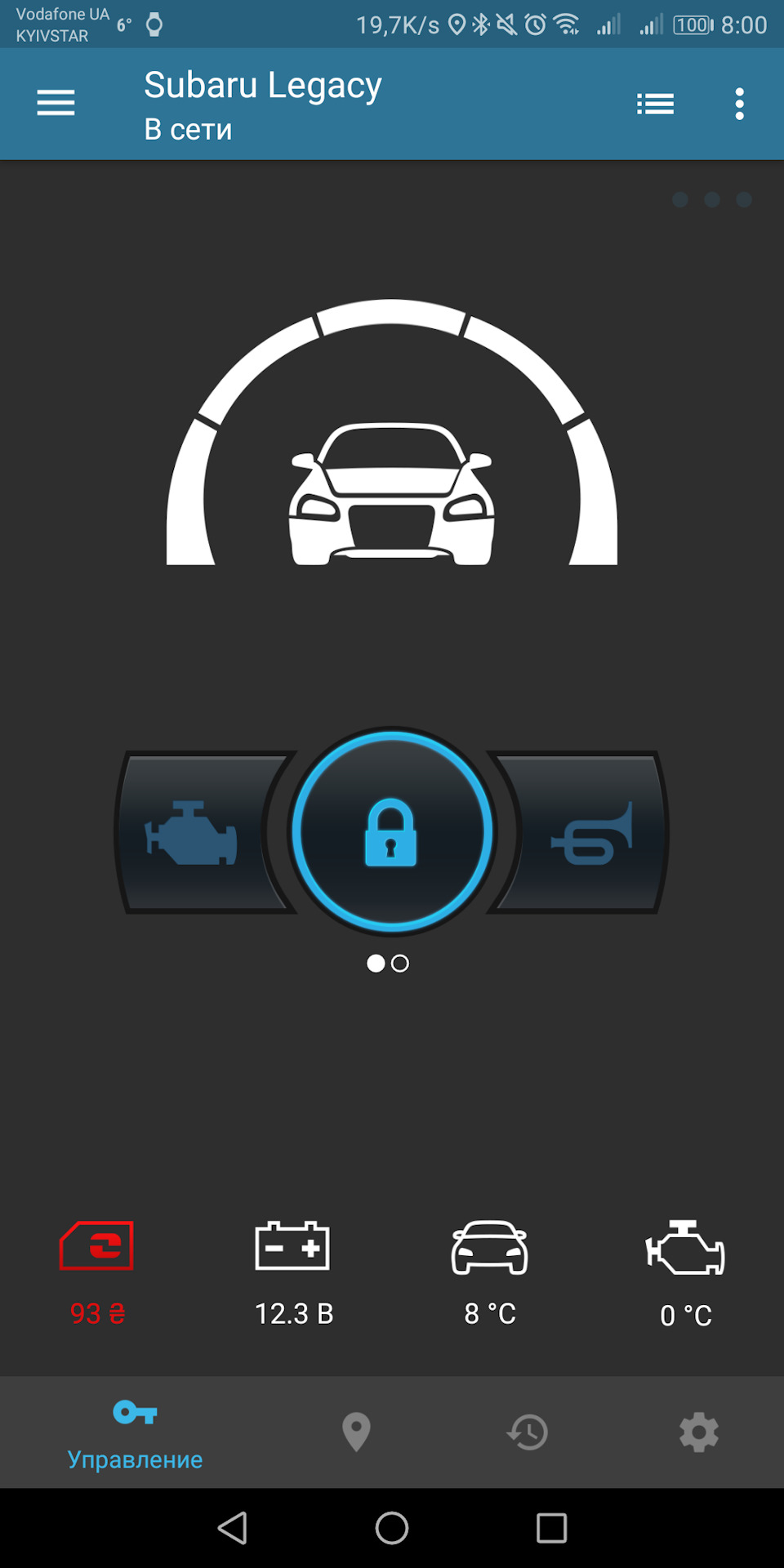

ст. Вводимо 6-ти значний пін-код для реєстрації системи. Якщо всідії зроблено правильно, то результатом стане додавання пристрою досписку на сайті. Пристроєм можна керувати, визначати поточнікоординати (вперше з'являться через 3-5 хвилин після закінченняреєстрації) і т.Д. Для роботи з додатком для смартфона достатньоввести дані для сайту starline.online. При цьому програмаавтоматично підтягне з сайту всі зареєстровані системи.

Налаштування завершено. Місці керувати сигналізацією, заводити/глушити двигун. Також доступні програми для Wear OS.

Наступний етап встановлення резистивного датчика та виведенняуправління багажником

1. Терморезистор B57164K0103J000 (NTC 10 кОм 5%) або аналоги
2. Конденсатор 0, 1 мкф
3. Резистор 1, 5 ком 5%
