Проведення для паркувальної камери, навігатора та реєстратора

Вирішив встановити камеру заднього виду, але зіткнувся іззагвоздкою, не відкручуються дві з чотирьох гайок надмірноїбалки.
Поки вирішив зробити всю проводку для камери, навігатора тареєстратора .

Камера у мене для установки в на місце ліхтаря підсвічуванняномера:така

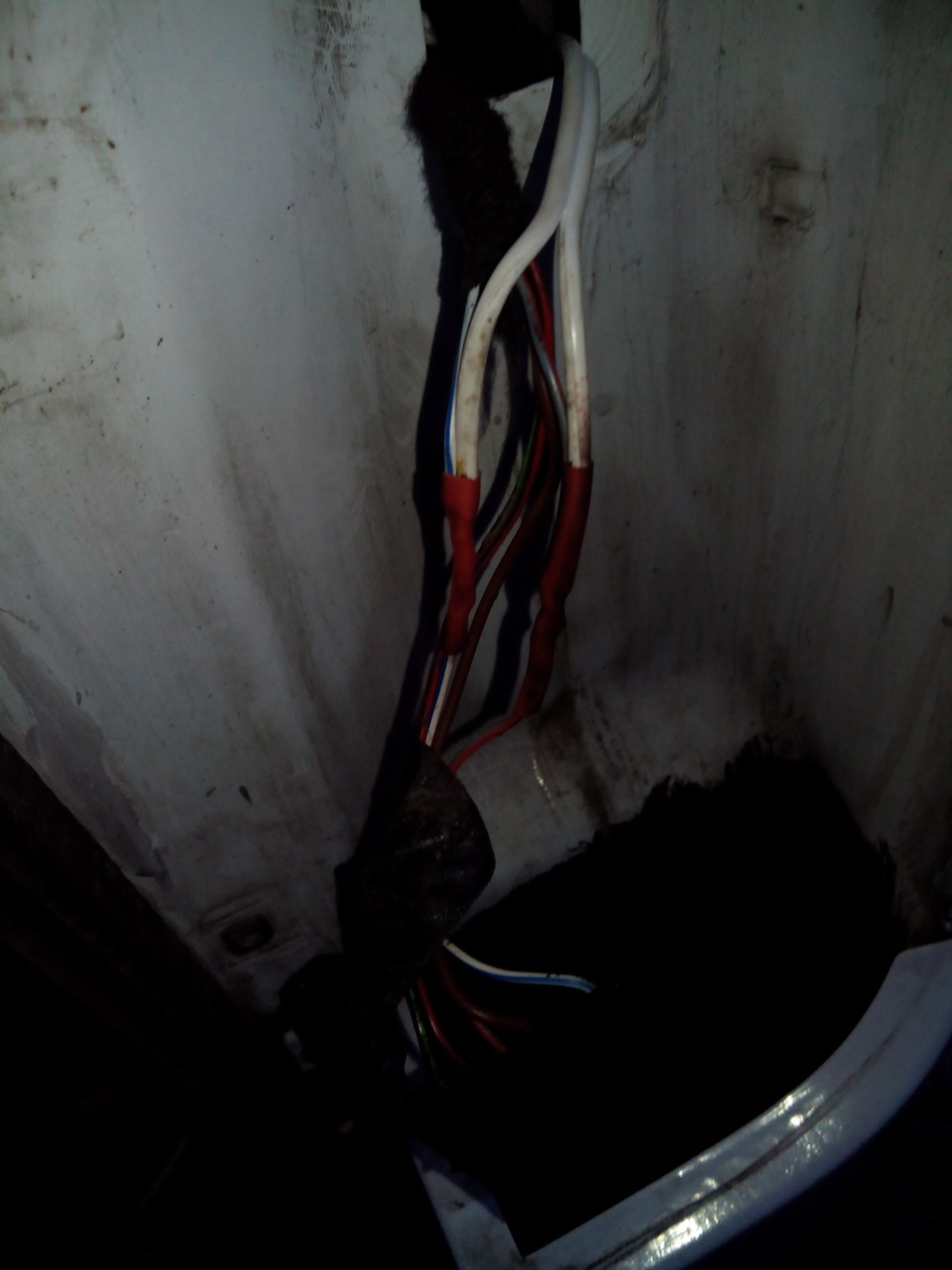

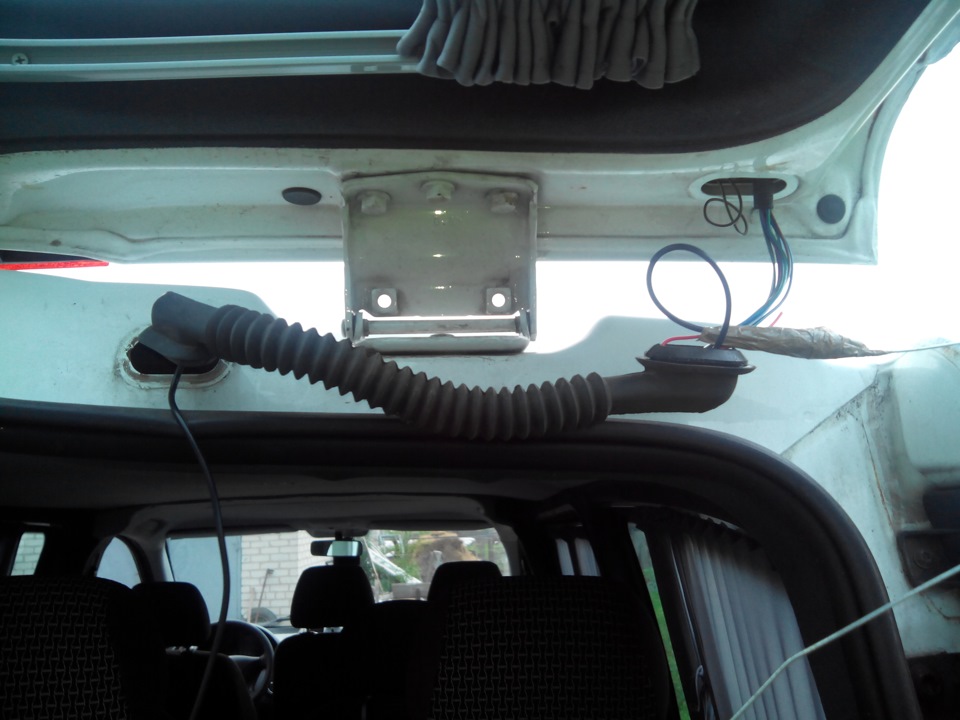

Протяжка відео шнура для камери в ляду

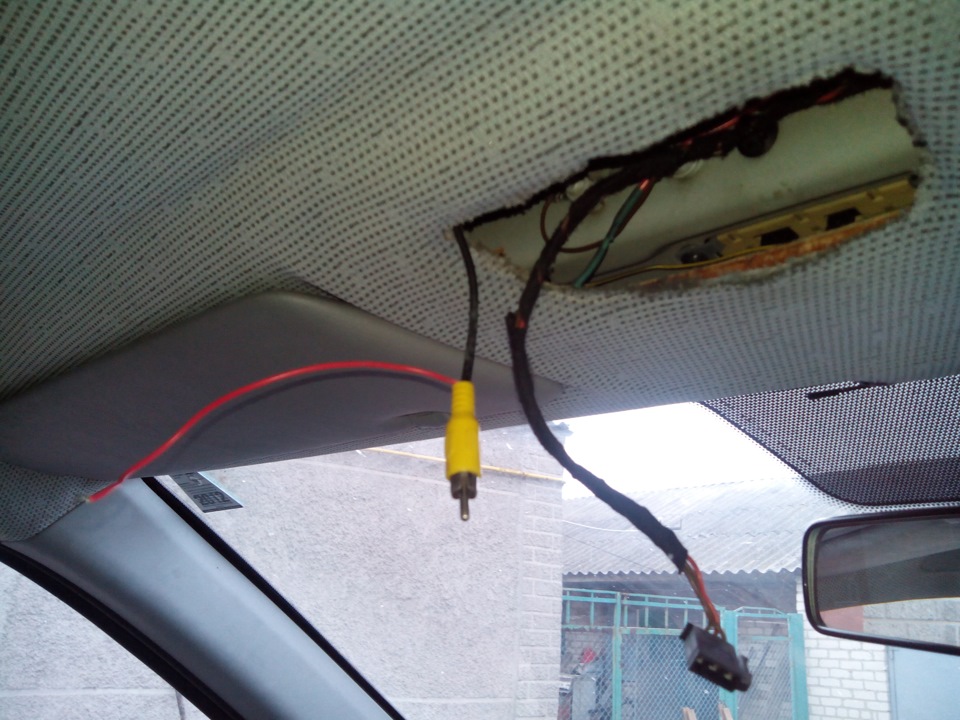

Відео шнур вивів до стельового ліхтаря, як екран використовуватидзеркало з навігатором:Дзеркало

Відео вихід виведений до ліхтаря

> Живлення для камери буде від ліхтаря заднього ходя

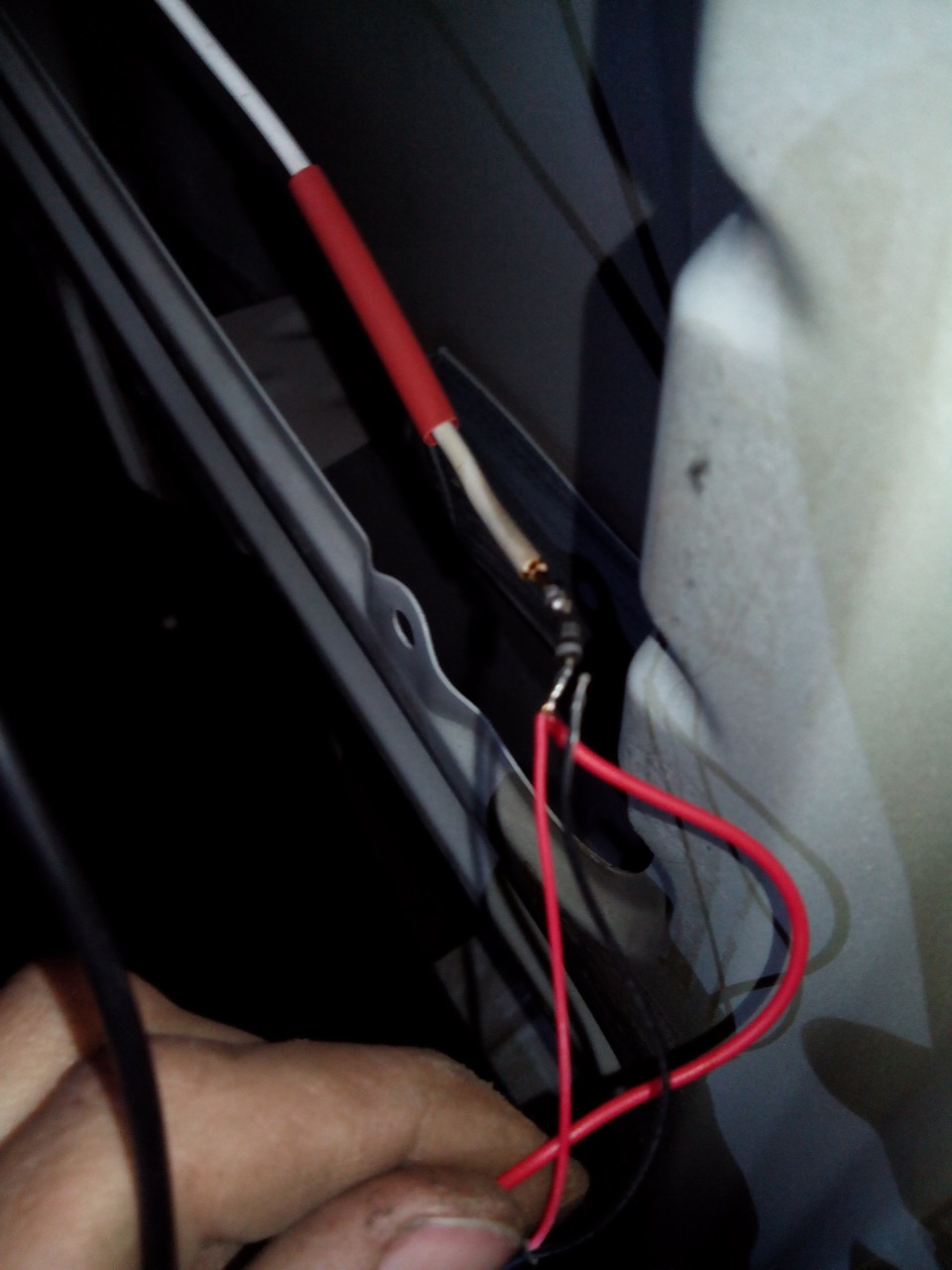

Підключив + для камери і від габариту взяв + для ліхтаря вбагажник.

Камеру планується включати і від кнопки, цього задіяти червонийпровід, який йде на відео провід, але не хотілося б щоб із камероювключався і ліхтар ЗХ, у схему включив діод. >

Провід для камери провів

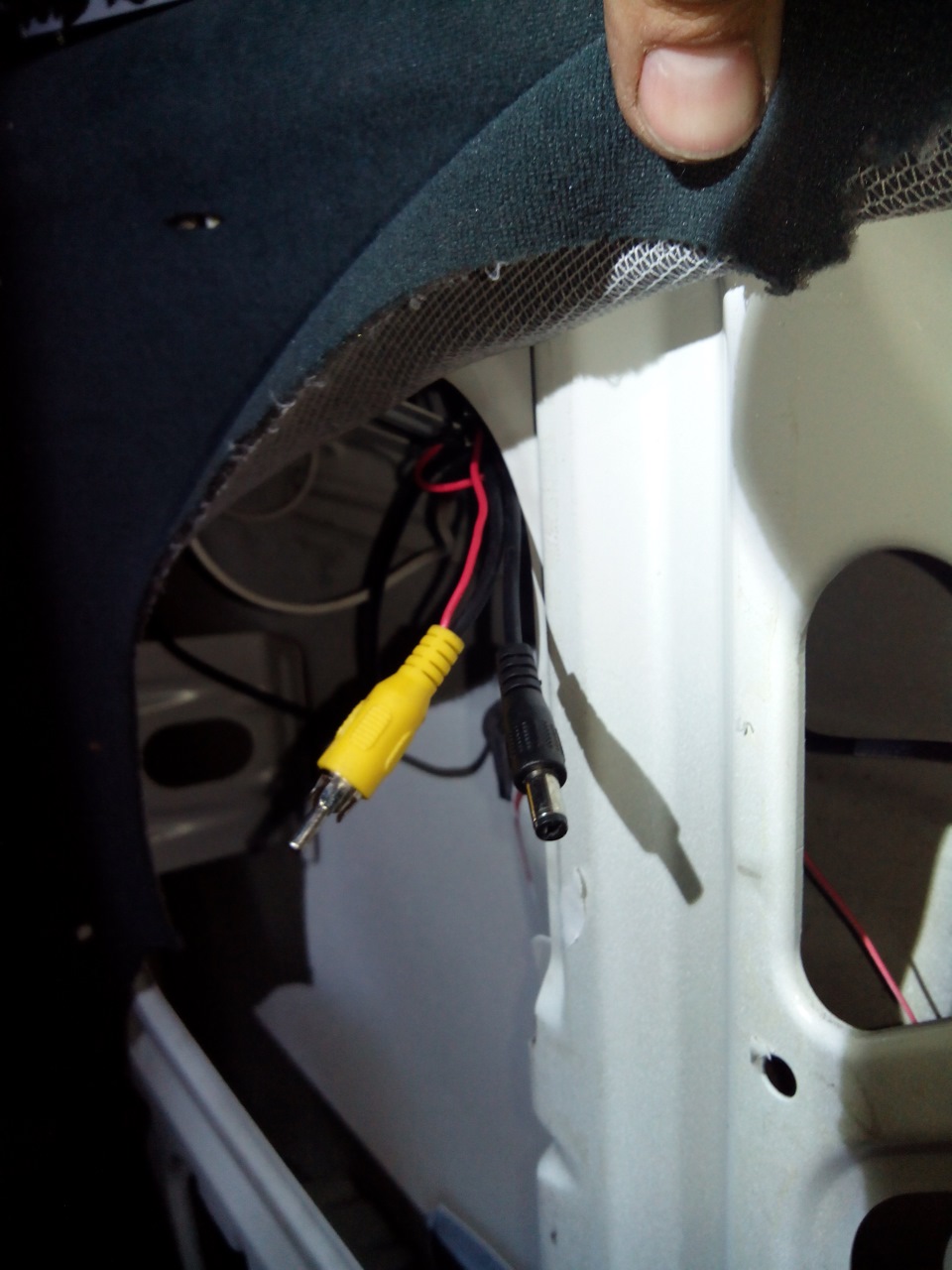

Два хвоста, відео та живлення для підключення камери
Вирішив нарешті звільнити прикурювач, тим більше що прикурювачодин, а пристрої два.
Реєстратор заводити харчування найлогічніше зверху.
Навігатор, він ж дзеркало, він же екран для камери заднього виду, буде на дзеркалі, харчування так само логічно зі стелі давати. Дляживлення навігатора використовував рідний БП, точніше фільтрживлення, сам БП у нього в дзеркалі.
Для реєстратора використовував перетворювач 12В на 5В, перед якимвпаяв запобіжник. Від рідного вирішив відмовитися, другий рулонпроводів під стелею не хотілося тримати.
Було вже темно, докладних фото не буде. Гайку, крайню вже зрізав, залишилася одна — центральна, зрізати її складніше, напевновисвердлюватиму.
