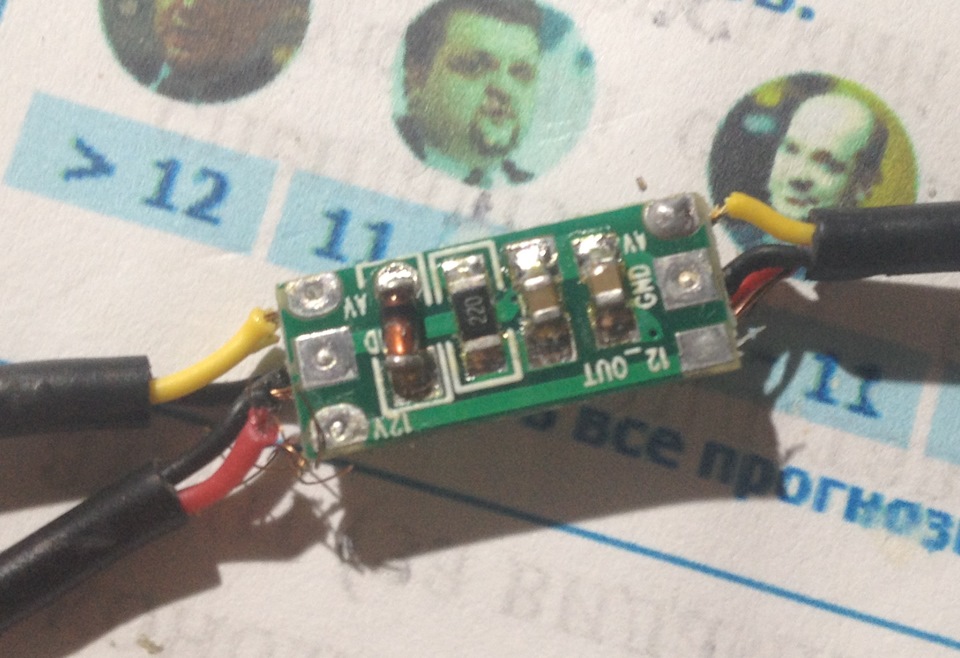

Варта у мене паркувальна камера ззаду, зручна скажу я річ, але осьодного не такого вже прекрасного дня зламалася вона. Справа булатак — намагався я розвернутися і заїжджаючи заднім ходом на гірку іне вимикаючи задню передачу завів двигун - і камера з цього моментустала глючити.Включаться стала спочатку через раз, потім взагалімогла раз на день включитися, і потім не подавати ознак життя., тай чекати з Китаю довго, тому вирішив ремонтувати стару.Чому то ябув упевнений, що з самою камерою все гаразд, а вийшов з ладу її "блок живлення", що знижує автомобільні 12В до 3.3В для живленнякамери. Ножа зробив розтин невеликого пластикового потовщення накабелі камери і виявив там цей блок живлення.
Відпалював харчування, підключив дві звичайні пальчикові батарейкиі підключив камеру до телевізора - так і є, камера відмінно працює.прямую в радіомагазин, купую там мікросхемку стабілізатора 78R33 на3.3В і пару конденсаторів, на шматку макетної плати збираю схему, упаковую в термоусадку і готово - камера знову працює від 12В, можна встановлювати в автомобіль.
Коментарі13
Всім привіт. В електроніці не сильно сильний, ссаними тапками не кидайтеся в мене. У мене здохла камера, ГУ Teyes з камерою в комплекті, здохла після миття, швидше за все згнила плата в камері. Бабця зі стабілізатором розколупав, харчування на камеру...
А у всіх камер 3.3 або є у яких більше?
Поки всі ті камери, що були в мене, були на 3.3V.
Цей блочок не хило гріється знижуючи напругу до 3.3 ст.
Так і є, тому стабілізатор взяв із запасом без радіатора він розрахований на струм 1А, а з радітором - до 1.5А. Увімкнув камеру і залишив на кілька хвилин - розігрілася мікросхема до 40 градусів і на цьому зупинилася. Датасіту максимальна її температ...
Хочу спробувати знизити живлення, що подається на блок до 8-9 вольт, для живлення камери на постійку. У мене реєстратор двоканальний, другий через нагрівання поки не задіяний.
У мене теж двоканальний, у нього зовнішній БП на 5V і, мабуть, у самій камері 5V вступники від реєстратора знижуються до 3.3V, так що ніяких проблем з перегрівом немає.
Зрозуміло, у мене реєстратор вбудований у дзеркало, камера задня універсальна, доводиться мудрувати.
можна як варіант купити або самому зібрати імпульсний стабілізатор на 3.3V (наприклад на ebay шукається по 3.3v switching regulator), вони не будуть грітися.
Треба робити імпульсний блок живлення (ШІМ), стабілізатори це колгосп та китайщина
Можливо. але вузол той найпростіший, ускладнювати не хочеться.
Найпростіше - взяти зарядку USB у прикурювач і розкурити ) Вони в залежності від паршивості є і зі стабілізаторами і з ШІМ
Варіант.
