Цього року постало питання про підключення ДХО у літньому бампері.Я завжди їжджу з увімкненими фарами, не габаритами Але, післявстановлення дорогого ксенону, якось не особливо хочеться палитийого влітку, та й навіщо? !.. Уже давно придумали ДХО! ДХО булипідключені паралельно з габаритами, використовувалося реле.Укомплекті була проводка і блок управління, який, при включенніближнього світла, приглушував би ДХО на половину або повністю їхвідключав.Який блок тут я так і не впізнав, не було потреби. Скажу, що у проводці виробник використовує окремий запобіжник.
З самого початку я хотів вивести включення/вимкнення ДХО на окремукнопку, незалежну ні від чого.Благо у мене була заглушка під кнопкуна панелі.
Для себе я вирішив, що управління ДХО буде здійснюватися запринципом ПТФ, тим більше ДХО стоять на їх місці =))

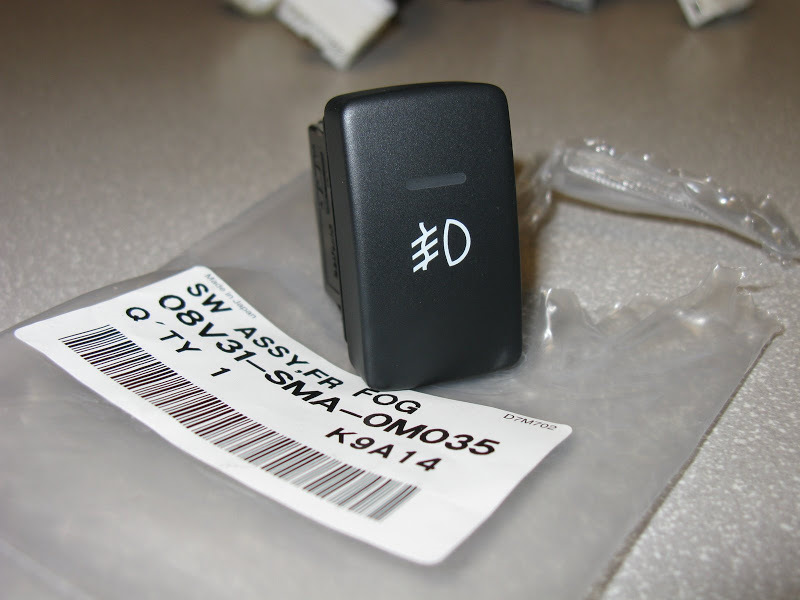

Для цього була замовлена оригінальна кнопка для управлінняпередніми ПТФ. Саме оригінальна, щоб потрапити в колір панелі.Завдання перед встановленням я ставив наступні:1) автоматичневключення ДХО при повороті ключа у друге положення та запускдвигуна (третє положення) з включеними ДХО. Європейськийстандарт
2) повноцінне життя автомобіля, що не залежить від роботи ДХО.Приклад:Вночі сів у машину і хочу послухати музику та/або завестиавто — необов'язково при цьому світиться на всю вулицю=)))) Коротшекажучи, саме для цього й потрібна була кнопка. Віддав їїARTEM5555555 І він почав чаклувати. Якби цим займавсяя, то не факт, що щось світилося б у принципі. Тема електрики вавто для мене — китайська грамота)) Дві лампи підключити паралельноя, звісно, зможу, але не більше=)))

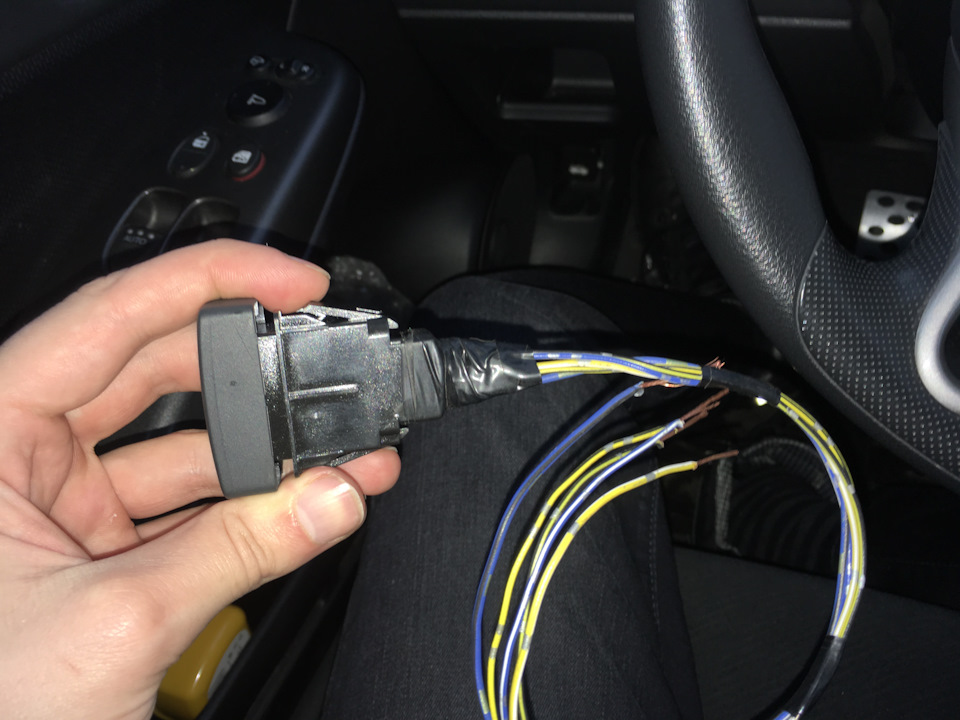

Артем наживив потрібну проводку
Далі розкрив корпус кнопки і сказав: "мааааакс, записуй" =))

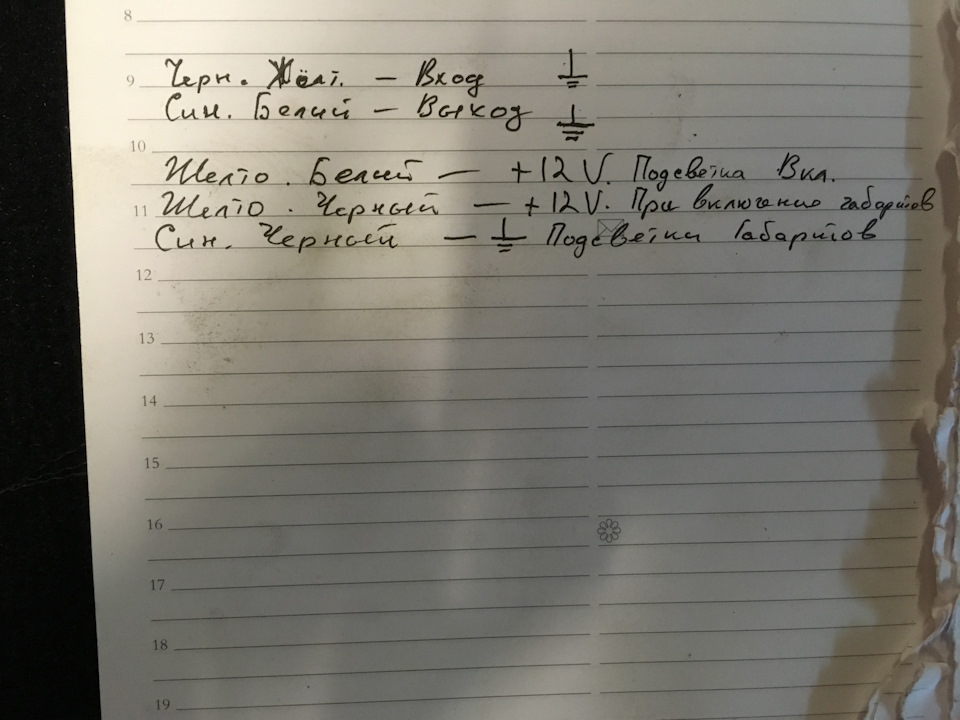

І ось, що він назаписував. Сподіваюся, це комусь щось скаже=)))
>
Потрібно знайти закладену заводом проводку ПТФ
зовні, вона за бачком омивача
і всередині>

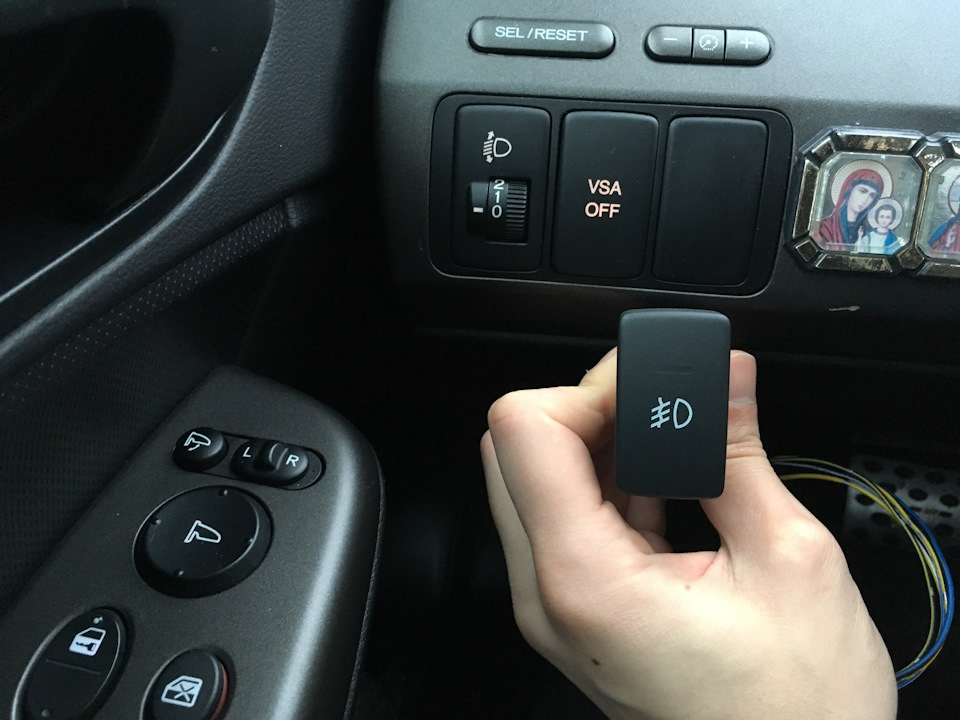

розібрав панель, щоб дістати заглушку і вставити нову кнопку. Дужетішить світловий індикатор роботи.Раніше я хотів вивести індикаторвключення ПТФ (у моєму випадку ДХО) на панель приладів, але якАртем не розумів, як це зробити. Зрештою забили. Цього також цілкомдостатньо. Не помітити його в темний час доби нереально =) Длярозуміння всього зробленого зняв відео з салону і зовні.
Ну й загальний план — ДХО горять, а габарити немає
ДХО все! Якщо є складні та розумні питання, то ставте їхARTEM5555555 =))
Ну, якщо була розібрана торпеда, то треба було поміняти лампочку, що згоріла. Підсвічування на блоці керування кліматом. Не ставзайматись ніяким пересвітом, мене заводська дуже влаштовує.Особливо її можливість тухнути вночі, завжди користуюся=)
Згоріла крайня ліва
І вже понесло мене на тему світла, замінив рідні лампи далекого, натакі ж рідні Sylvania, вони ж Osram=)Запчастини на фото:900514
і в підсвічуванні номера. Ці лампи світять добре, спрямовано, колірбілий — раджу всім благ і рівних доріг вам!
PS На двох фотках можна помітити про що напишу в наступномузаписі=))
"на двох фотках можна помітити, про що напишу в наступномузаписі=))
"на двох фотках можна помітити, про що напишу в наступномузаписі=))
