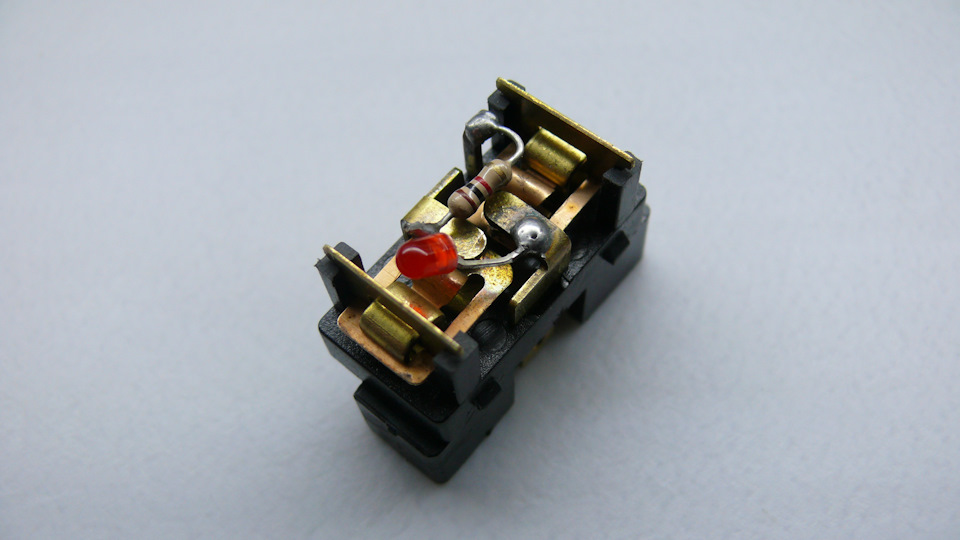

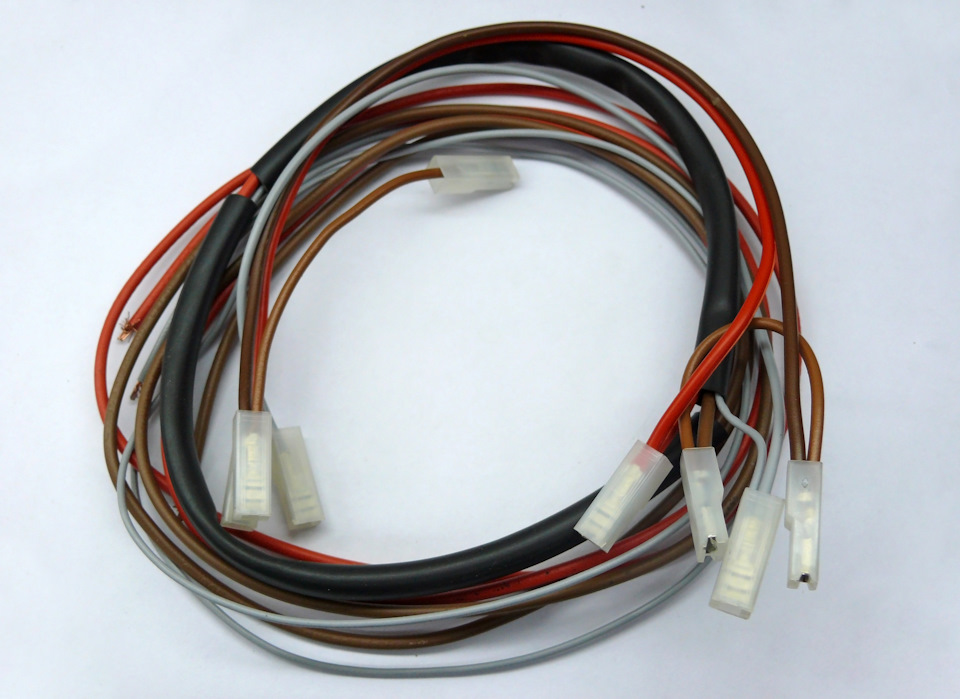

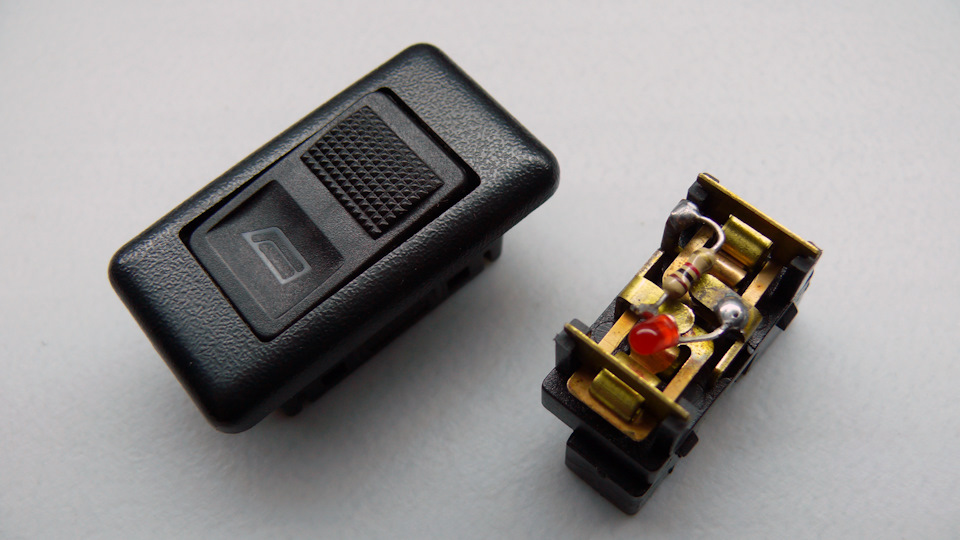

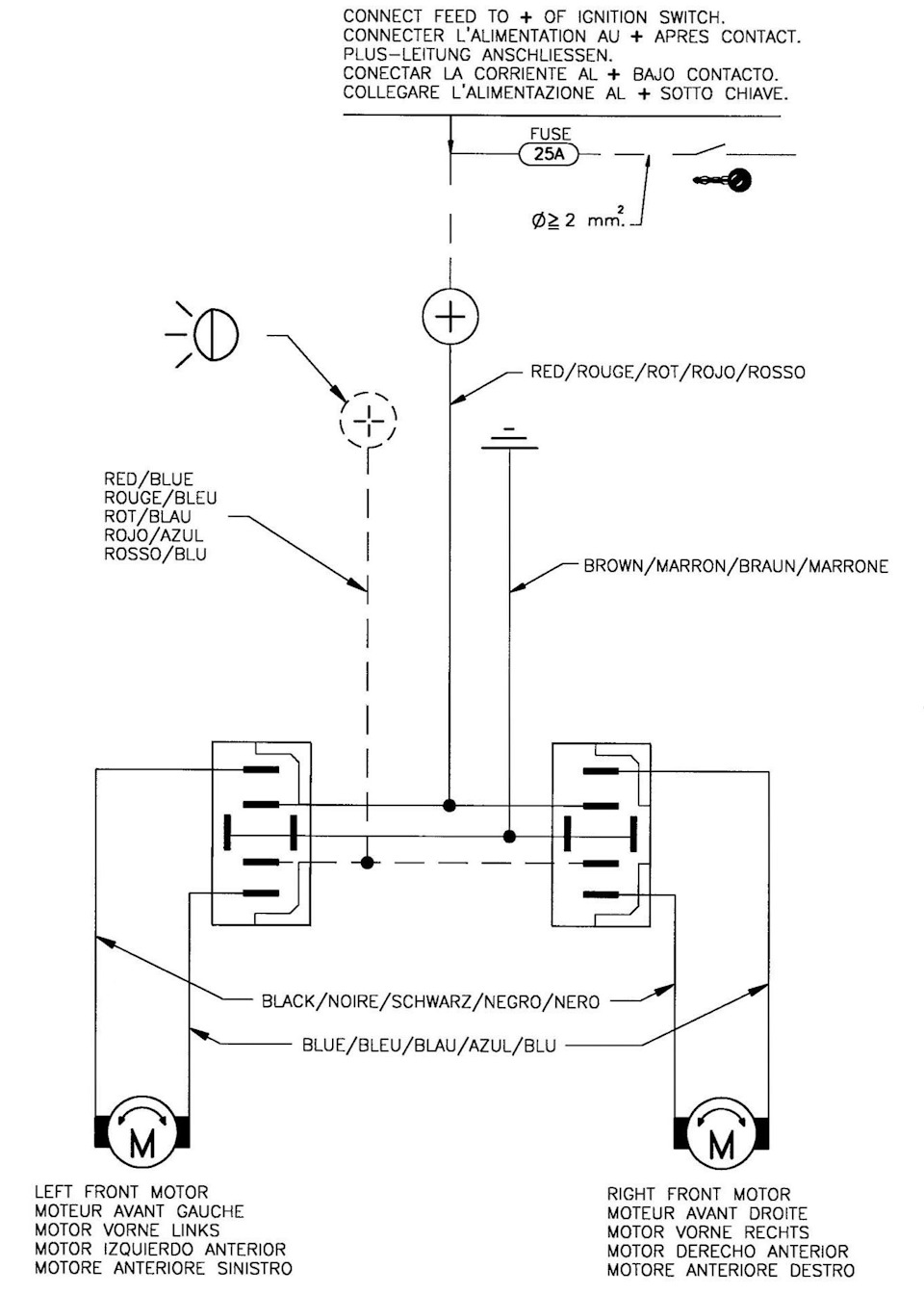

До того ж на кнопках з'явився неприємний люфт.Відкриття причини "недуги" не виявили. Всього, причина крилася в рухомому/пружинномуконтакті.Вирішено було замінити кнопки. (на дві двері.) Нижченаведена схема із заводської інструкції, за якою реалізованопідключення ЕСП. Загашник.)) Як не можна до речі під рукамивиявляється настановний комплект знову ж таки італійської фірмиSpal (3304.0041) у складі двох кнопок (1740.0049) такомплекту проводів (3302.0009< /b> ).
Чогось не вистачає? Як старі, так і нові кнопки мають по шістьроз'ємів, але їхнє розташування по-різному. Тому якнайшвидшеplug and play не вийде, використання старогороз'єму/конектора стало неможливим. На мій жаль, комплект дротівSpal мав поодинокі роз'єми. Розбирання/різання/скручування/спайкане для мене, все потрібно було зробити з мінімальним втручанням.Розглядав варіант ізоляції роз'ємів термоусадкою з наступним "поштучним" підключенням їх до кнопок. Але все ж таки хотілосяпідключитися, так би мовити, "централізовано". Ми не шукаємо легкихшляхів. ))
Що потрібно? Відсутня ланка - нова "мама". Погортавши каталог Spal, така знайшлася (3304.0059)
Де взяти? На цей раз лізу в інтернет. І тут у мене спіткаловелике розлад — всі варіанти дуже далеко за морями та океанами.Найближчою країною, де можна було знайти потрібне, виявиласяУгорщина.
І як завжди в подібних випадках на допомогу приходить… MegaDriver, а якщо бути точніше firework. Цей хлопець, з яким япознайомився на MegaDriver, не пошкодував ні власного часу, нінавіть грошей, і допоміг мені вирішити моє завдання. Завдяки йомувсе зроблено як мені і хотілося.
Після того, як потрібні конектори опинилися в мене, залишалосятільки завести в них дроти, згідно з розпинуванням та підключитинові кнопки.
Приємним бонусом стало "правильне" зелене підсвічування (ранішечервоне).
PS Нижче наводжу інформацію по кнопках, може комусьвиявиться корисною.
Кнопки для ЕСП Electric-Life AN-978/R ( AN-978/V, зелене підсвічування) виробництво фірми AnSor (італія).
Посилання на каталог

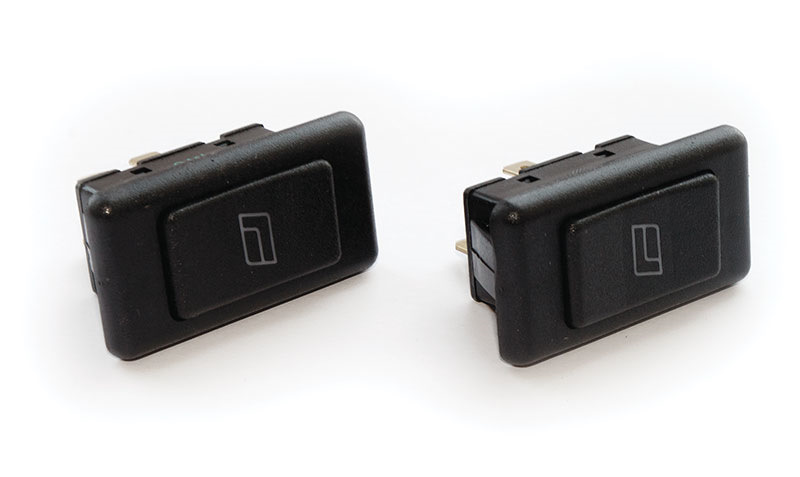

Кнопки для ЕСП Spal 1740.0049 виробництво фірми ER.Gi (італія).
Посилання на каталог
Кнопки силові, тому допускають підключення безрозвантажувального реле.
