Підсвічування кнопок електросклопідйомників HOW TO

І так, власне кажучи, сама процедура підсвічування кнопок. Будеописано:- Як зняти обшивку дверей!
— Як вробити підсвічування електросклопідйомників на KIA Rio JB! можу розібрати дверцята, щоб зробити фото, але на прохання — напишу, де опишу процедуру, а потім вже прикладу фотки! :)
Фотки є! /p>

Поїхали! :D

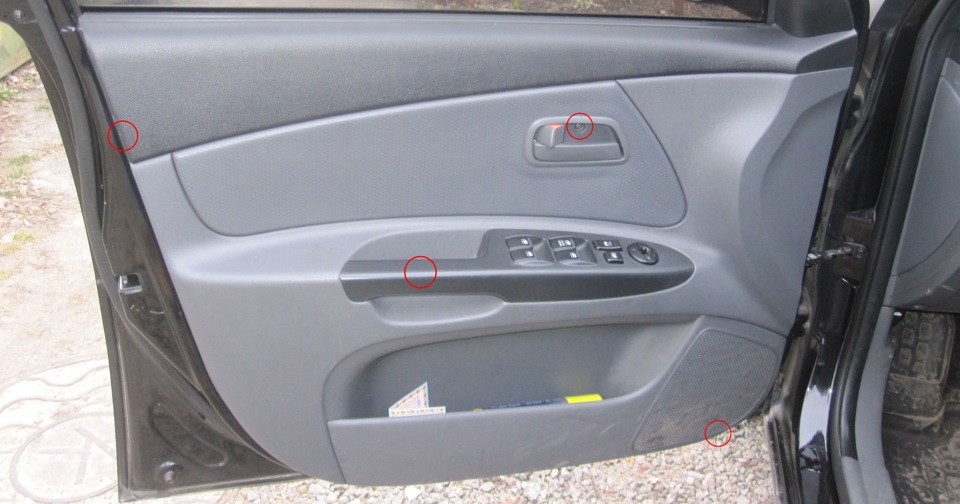

Позначені червоним кольором.

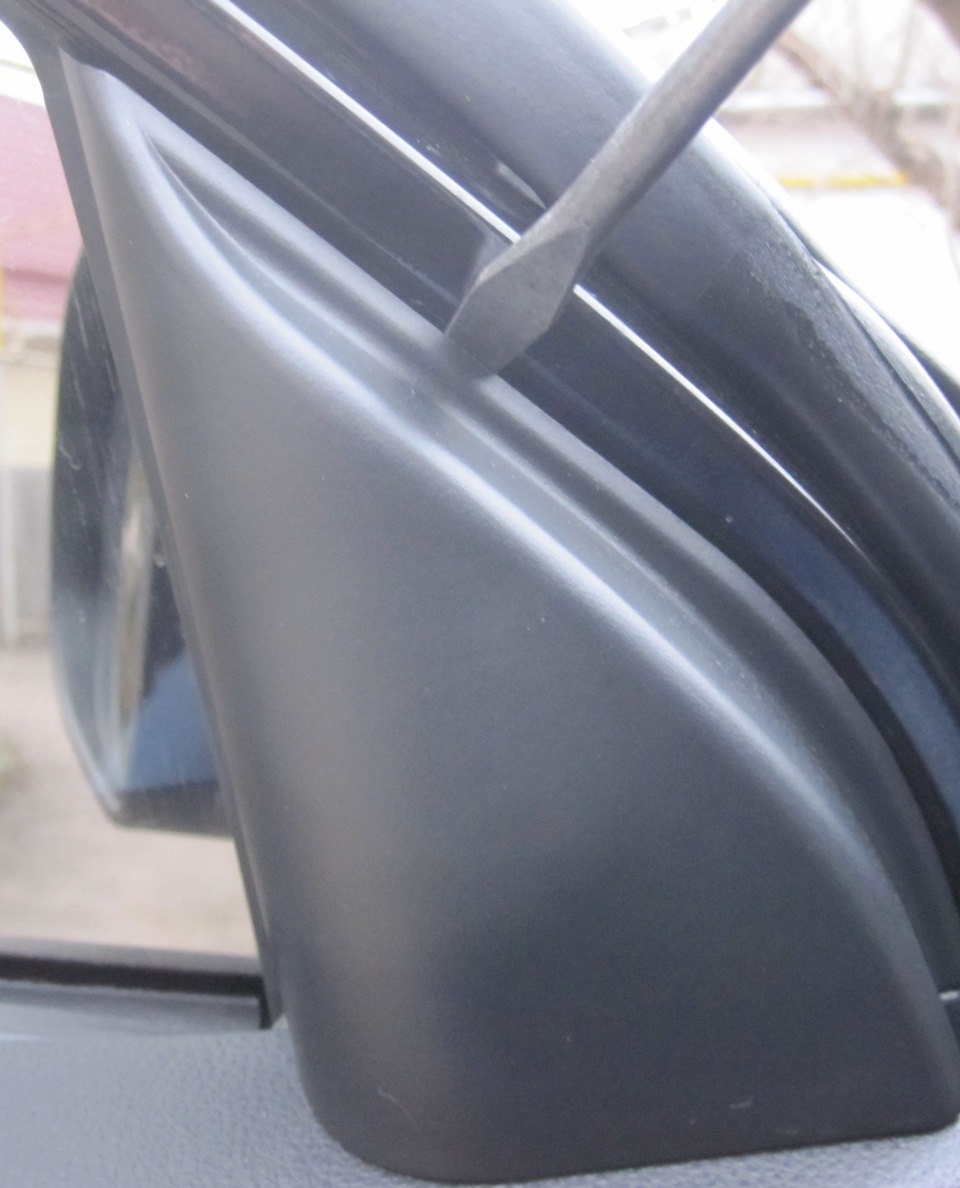

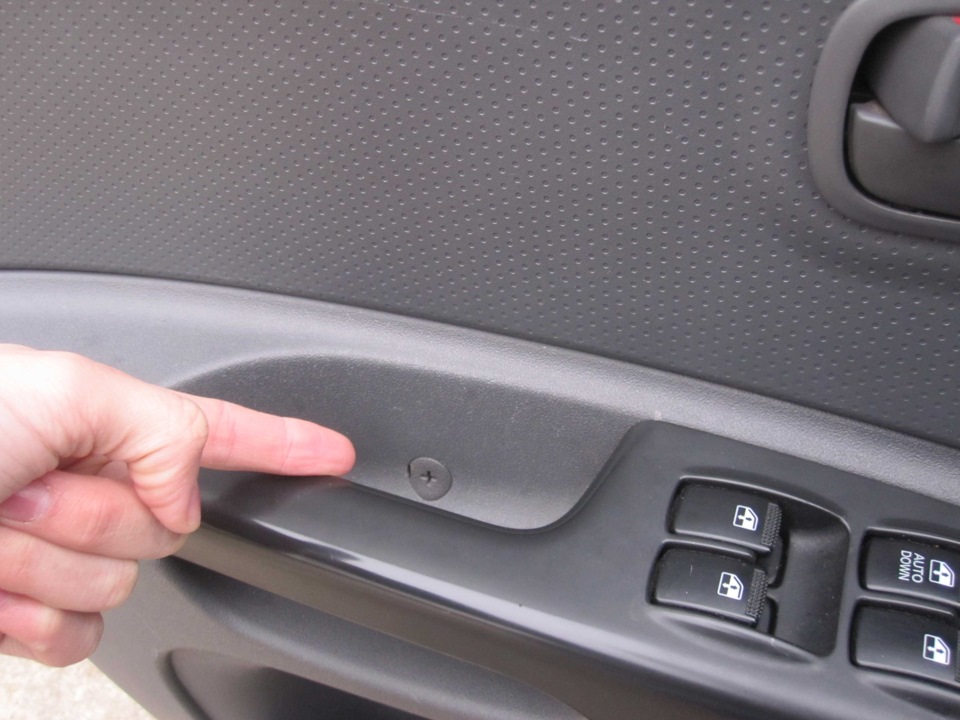

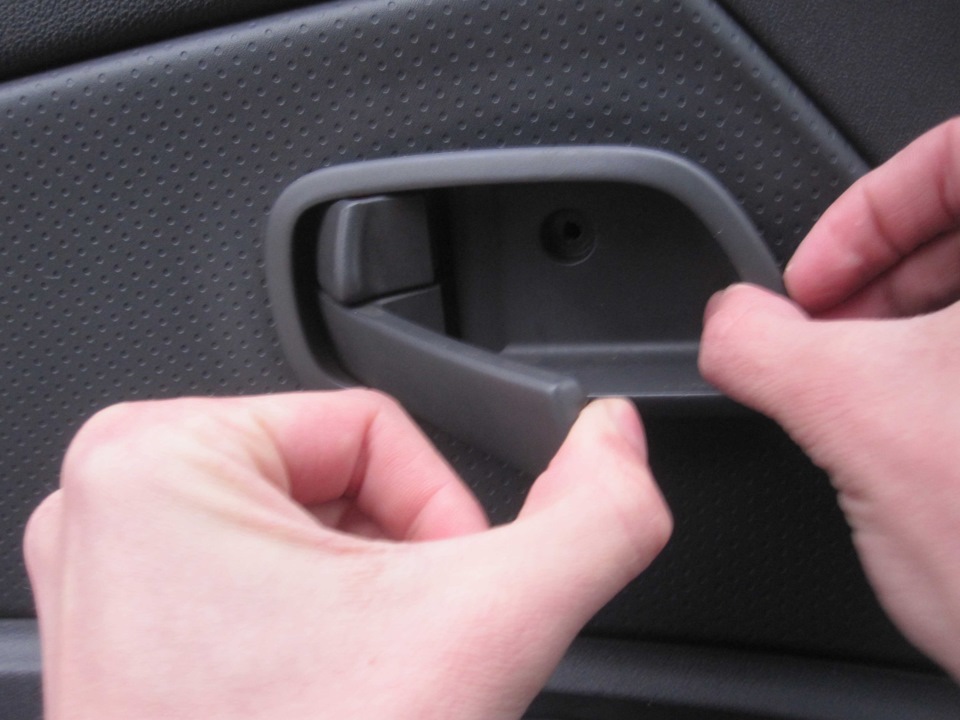

Один знаходиться в трикутнику під пластиком, Цей трикутний пластикпросто треба зняти, який з внутрішньої сторони автомобіля на місці, де із зовнішнього боку бічне водійське дзеркало. Цей пластикокуратно піддіваємо плоскою викруткою, або якщо у вас є спеціальніінструменти - використовуємо їх! Якщо так! Ще один саморіззнаходиться в ямці ручки відкриття дверей. Там просто відкрутіть, вийміть шуруп, потягніть ручку на себе і зніміть пластик, в якийбув власне вкручений шуруп! ;)

Не питайте, як я зробив це фото! :)

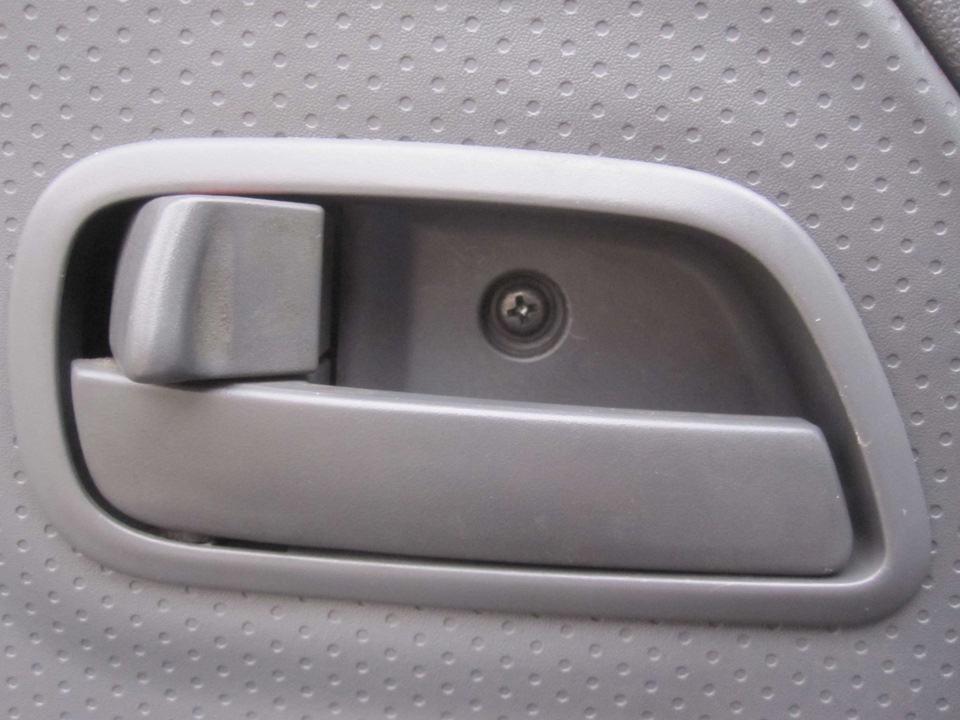

Ще один саморіз прямо за ручкою, за гумовоюзаглушкою!

Він там! :D
Далі доведеться трошки нагинатися! ;) тому що два інших одинсаморіз знаходяться знизу. Один — під колонкою, а другий на торцідверей ближче до центру… Після того, як всі розкрутили — простоберемо і тягнемо пластик, він на клямках, сидить добре так щозусилля трішки доведеться докласти, але не переборщите! Пластик, крім засувок, зверху, вздовж скла, лежить на металевій коймі, чищо, просто, коли натисніть на клямки — підніміть і зніміть!

Тепер, коли пластик відійшов і він у Ваших руках - візьміть ізагляньте за нього, сильно не відтягуючи, бо там дроти. Коротшевиймає два роз'єми з нашої плати, яку скоро паятимемо! :D

Несемо додому/в гараж, дивимося і думаємо, що до цього було легко, тому, як зняти ручку з обшивки — треба буде вже побалуватися! Алеми не сумуємо, бо це тільки спочатку важко! :) Беремо викрутку вруки (я зазвичай руками нею орудую) і відкручуємо всі шурупи, якітримають річку до обшивки! А ось тут піде те, що можна назватитанці з бубном, бо ще є засувки і ручка сидить як би в обшивціодним кінцем, тому тут самі дивіться як, обережно, непоспішаючи виймаємо руків'я з общівки (пластика… хз як правильноназвати. Докладу фото — буде зрозуміло! ;) )

буде така чорна коробочка з тими самими кнопками - її обкручуємо, там начебто не зовсім зручно, але ж ми не здаємося (хто здався -той ганчірка! ) І ось вона! Схема вже за пластиком! Зеленимвідмічені шурупи! Далі знімаємо кнопки — там у них є така штирметалева — просто видавіть його! ТІЛЬКИ ТРИМАЄТЕ ПРИ ЦЬОМУКНОПКУ! Бо там є маленькі металеві кульки, які пружніпружинкою, і які вилітають і успішно губляться!

Тепер знову труднощі підійшли до нас. Наше завдання зараз знятикнопку, яка блокує відкриття пасажирських вікон! Це буде непросто! Вона сидить на якомусь клеї, чи щось на кшталт того! Тому я під неїпідлазив викруткою і пробував вийняти її! Обережно! Адже їїможна зламати! Кнопа має бути в положенні ВІДЖАТОМ! У менеце вийшло! Хлопці, це Ви робите для себе і під свій ризик, томуякщо що, прошу позбавити мене звинувачень у тому, що Ви зламалищось тощо.

Далі знімаємо пластик і добираємося до схеми.

Засувки.

Тут бачимо, що вже є два штатні світлодіоди. А на тих місцях, наякі нам треба поставити лампочки, вже є дірочки, ось тількисвітиків нема. Так що беремо підпаюємо, і стежимо, щоб висота ніжокпідходила під кнопку. Направляєте світик на малюнок на кнопці. Іякщо Ви відразу побіжіть вставляти та перевіряти, чи працює, чи ні, то – ні. Не працює! Бо на звороті плати є місця, куди треба щевпаяти резистори. Це місця позначені на схемі, як R27, R28 і R29.Направляємо на кнопки. Жовтим позначені кульки! Червоним –світлодіоди! Нештатний і штатний. Ну тепер все! Складання взворотному порядку! Від себе додам, що я не знайшов таких діодів, які б підходили по відтінку, тому перепаював кілька разів. А заразті, які підійшли - це (ви будете сміятися) світлодіоди з оптичноїмиші! :D АЛЕ! Вони дуже сильно світять, тому я туди впаяв резисторине на 1.3 КОМ, як стандартні (або які там), а на 47 КОМ, на мою…Тому тут треба підбирати! І ще одна порада – підкладіть під резюкишматочки кембрика – я так зробив! Бо в мене було так, що на якомусьрезюку трішки стерся ізолюючий шар і він робив замикання на схемі -від чого світилася приладка і габарити тоді, коли ключ був уположенні ACC, хоча габарити були вимкнені! :)

Кінцевий підсумок:Підсвічування кнопокелектросклопідйомників.

Дякуємо за увага! Удачі всім! :D
PS У майбутньому планую і пасажирські підсвітити! ;)
