Усім привіт!
Якось взимку на розпродажі у Бемчика купив зумер, і лежав він умене ну оооооочень довго на поличці ніштяков.
< Часу все не було його встановити, а тут у зв'язку з епідемієюпішов у відпустку, і часу вільного тепер хоч відбавляй. Для себевибрав режими оповіщення:- Включені габарити ( якщо відкритиводійські двері на заглушеному моторі, з вимкненими габаритами тобезперервно пищать)
-стоянкове гальмо (якщо при включеному запаленні стоїть на ручнику, пищить 5 разів)
-Перевищення 140 км \ч (при досягненні понад 140 км\ч пищить)
Завдання зрозуміле приймаємося за підключення, для мого варіантупідключення потрібно 6 проводів з дзвіночка під такимипозначеннями:
58 --габарити ( +12в)
15 — запалювання (+12в)
TK --кінцевик дверей
S — датчик швидкості
31 -- мінус (маса)
G — він призначений для ременя безпеки, але до нього я підключивручник.
Далі скориставшись чудовим записом про роз'єми чудово людиниВадима, знайшов куди всю цю справу підключатиму .
Вийшло так:
58 --габарити (+12в) роз'єм С206 другий контакт
15 — запалювання (+ 12в) у блоці запобіжників під ногоюводія на контакт запобіжника F11 тут з'являється +12 припровороті ключа запалювання в режим старт.
TK — кінцевик дверей, я так зрозумів, що в залежності відкомплектації авто його можна знайти на роз'ємі С208, але я простягновий від водійських дверей, у мене кінцевики не розв'язані, немаєдіода в блоці запобіжників.
S — датчик швидкості 16 контакт на приладової панелі (не у всіхвін є)
31 --мінус (маса) прикрутив до болта який зміцнює торпеду, можете вбудь-яке зручне місце.
G — ручник роз'єм С206 10 контакт.

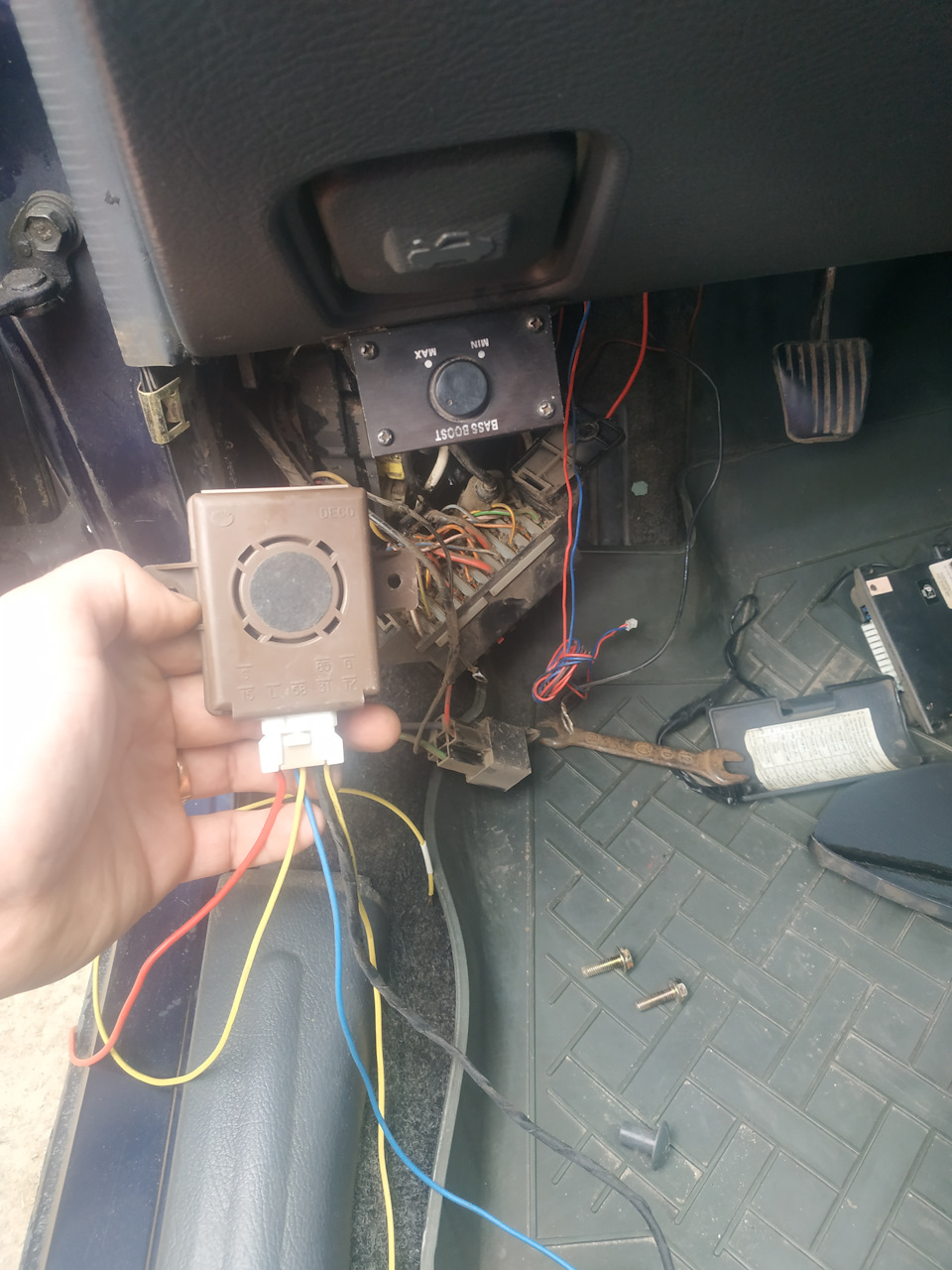

сам дзвіночок
Принагідно ще вирішив переробити світлове оповіщеннясигналізації про постановку зняття на охорону.

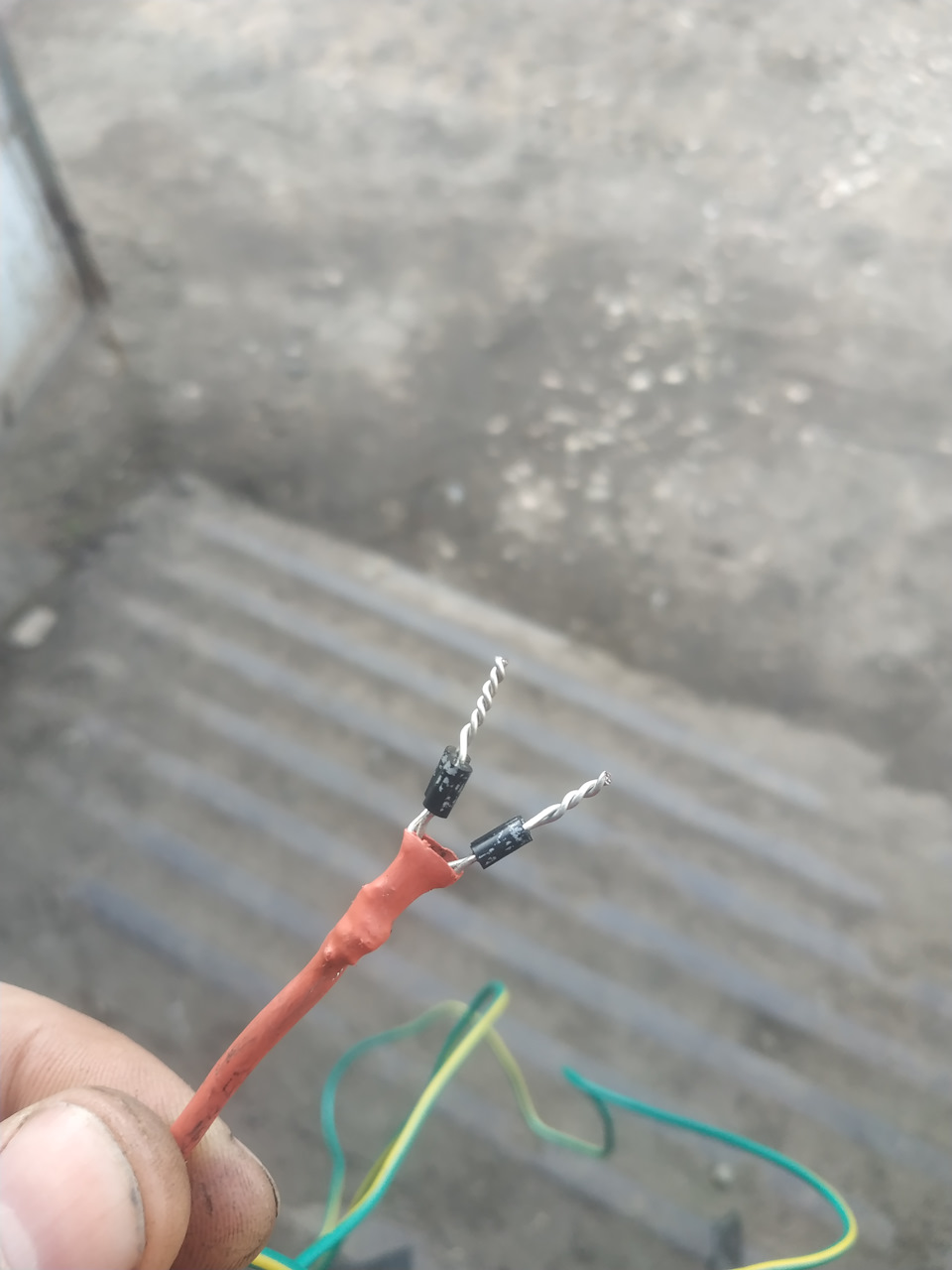

Раніше у мене блимали габарити, т.К сигналка має один вихід дляуправління габаритами, вирішив зробити щоб миготіли поворотники, для цього взяв 2 діода, спаяв їх одним кінцем разом його япідключив до керуючого дроту з сигналки, вийшла подібністьY-подібного розгалужувача, один кінець я підключив на 15 контакт, другий на 16 контакт С205 роз'єму.
Поворотники замиготіли, результатом задоволений. Всім дякую хтодочитав таку цікаву розповідь до кінця!
Підписуйтесь, стежте за оновленнями БП, далі буде цікавіше.






Коментарі9
А що з кінцевиком дверей? Як зрозуміти куди підключати його? якщо є діод або якщо нема?
Можно найти на блоке сигнализации, провести от водительской двери, если есть диод посмотреть на с208 разъёме.
Як читаєш, так просто все здається))) а собі згадую, як мучпся, за допомогою того ж Вадима, то й не так вже й легко… 🙄
І в мене ця приблуда лежить вже більше півроку, все ніяк…)
Тож довго лежав.
А ну, докладніше про контакт L, і 11 контакт приладової панелі.
Це SPEED на якому з'являється імпульс при досягненні швидкості понад 140 км\ч.
Корисна штука)
Буквально перша година після встановлення)
