Всім привіт!
Давненько виношував ідею щодо реалізації підсвічування простору підногами в темний час доби, пробував стрічку на двері клеїти, підключав від підсвічування, і від кінцевиків результат мені неподобався.
За часто потрібно бачити що біля дверей увечері коли до неїпідходиш, так і народилася ідея підсвічування в дзеркалах як набільшості іномарок.
Вивчивши можливості своєї сигналізації, виявилося що є у неїфункція ввічливого підсвічування (забезпечує включенняосвітлення на 30 секунд) яка відмінно підходить підзавдання.
Бо на сигналізації це слаботочний вихід (200 мА) він повиненвикористовуватися тільки для управління котушкою додатковогореле.
Були куплені 2 світлодіоди в лінзі діаметром 18 мм, і реле 5контактне .

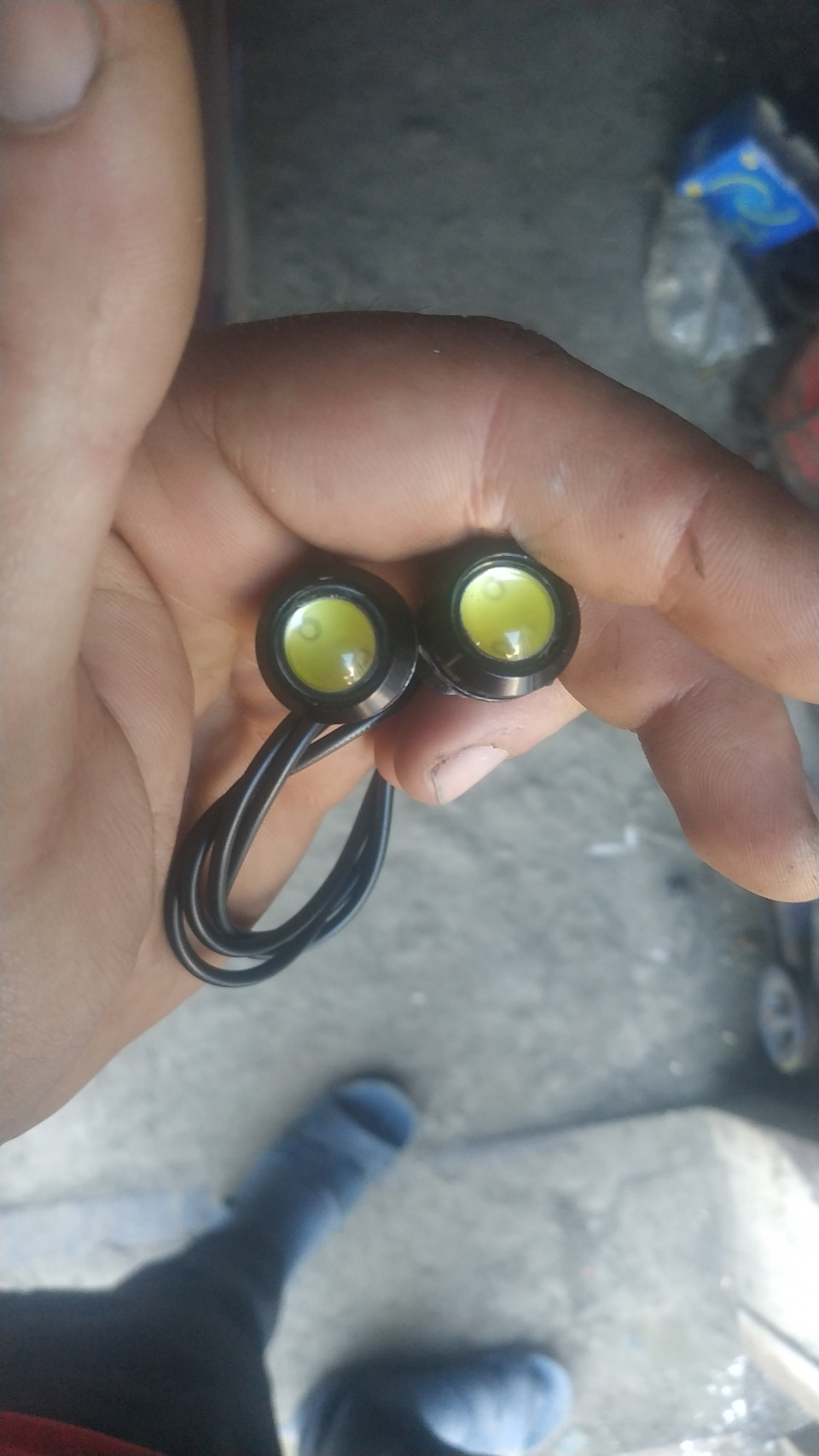

ось так вони виглядають
> Одразу після того як я їх отримав, в першу чергу було вирішенозамінити дроти які були з ними, перетин маленький, хоч і споживанняу них невеликий, але для зручності монтажу таки замінив.

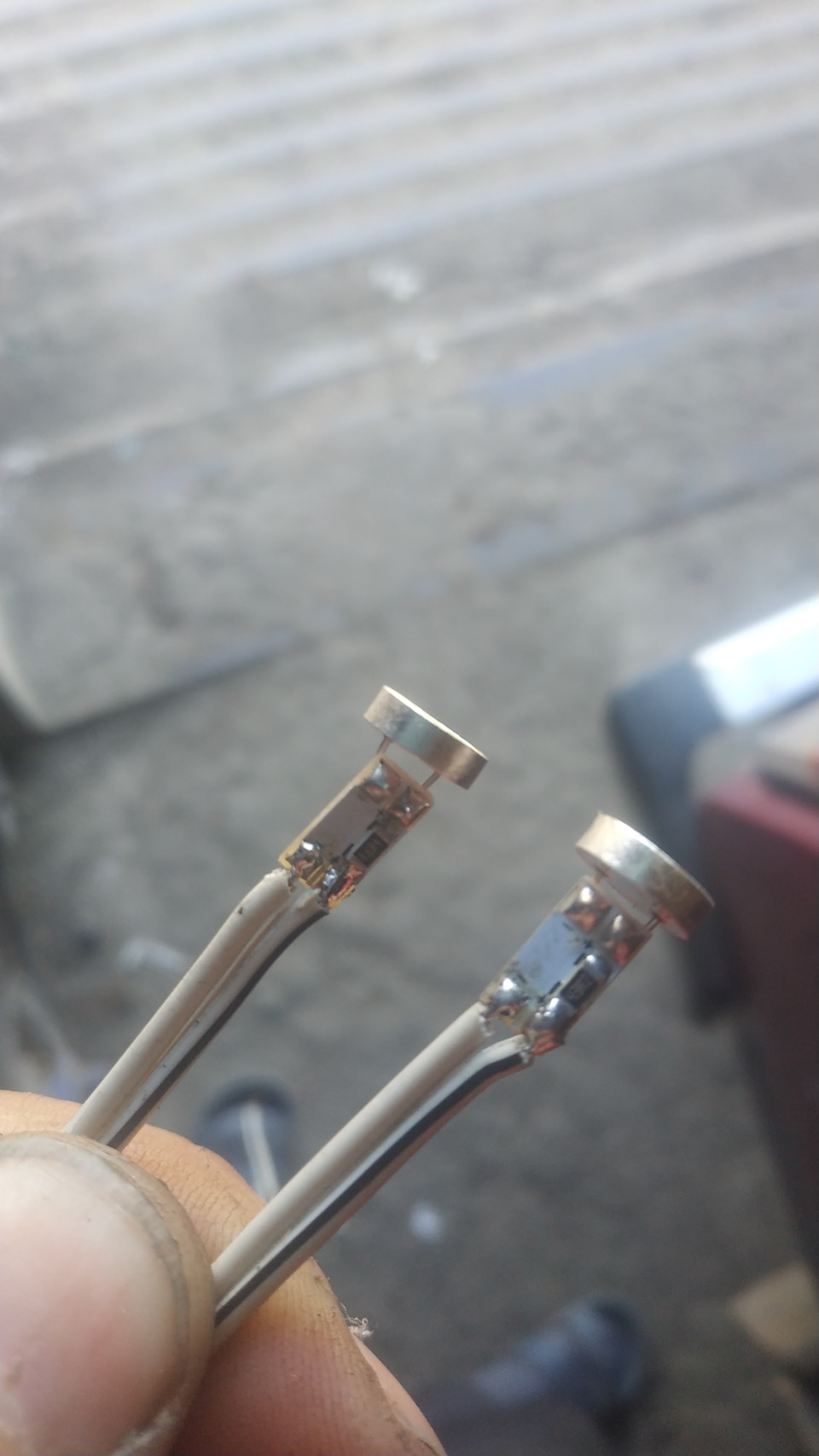

ось так краще
Описувати як зняти, розібрати дзеркало, і просвердлити отвірпотрібного розміру не буду, там все логічно, а якщо раптом комусьне зрозуміло, тобто інформація на просторах драйву.
Плюсовий провід завів через стандартну колодку, використовуючипіни.
Встановив світлодіоди в дзеркало, можна було зробити, щоб не сильновиділялися, але не захотів бруднитися з епоксидною смолою.

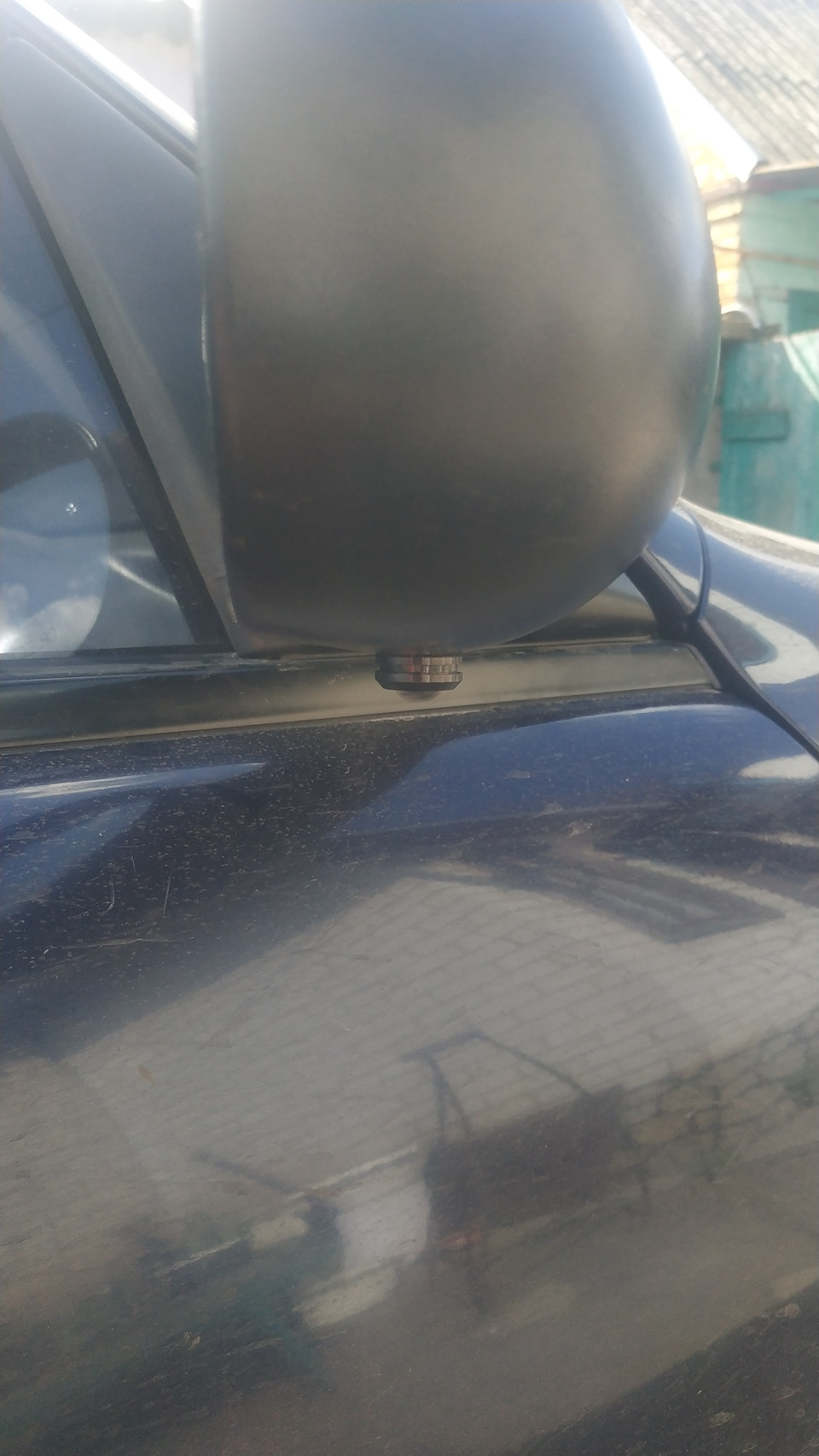

на своєму місці
Простягнув проводи від світлодіодів у правий кут до блокузапобіжників і скомутував все згідно зі схемою

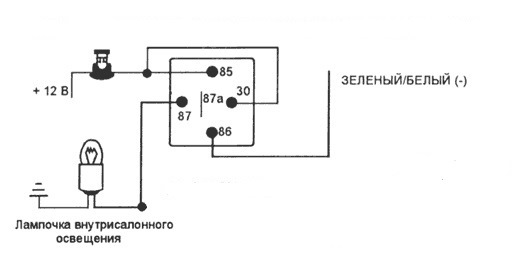

схема підключення

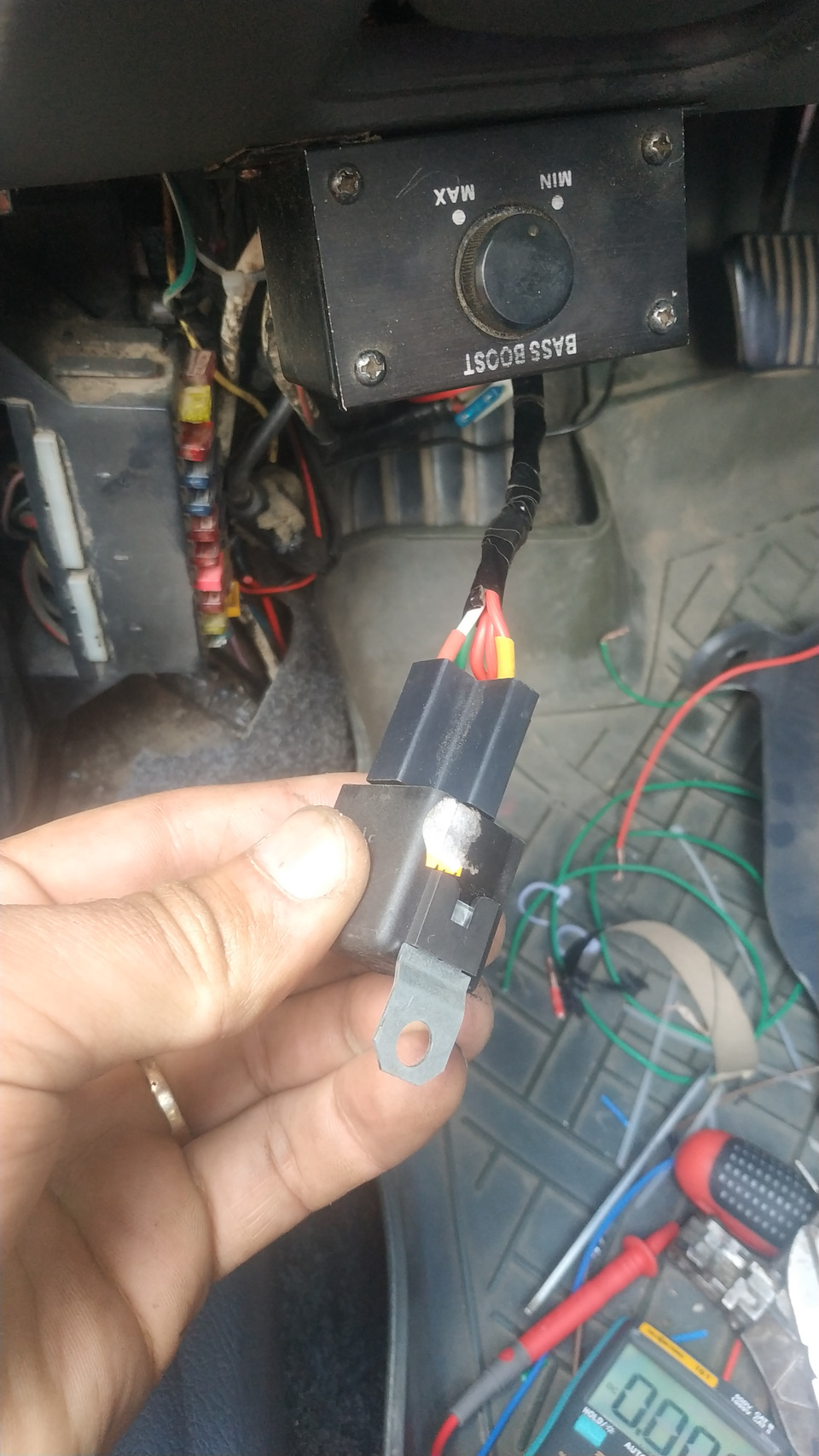

готове реле
Закріпив реле, уклав всі дроти і зібрав пластик назад. Далі чекавтемного часу щоб оцінити що вийшло, як на мене непогано іфункціонально очікування виправдані.
Готовий результат:
дві сторони
з боку водія
Відео роботи.
На цьому власне і все, всім дякую хто дочитав таку цікаву розповідьдо кінця!
Підписуйтесь, стежте за оновленнями БП, далі буде цікавіше.
Коментарі20
Зроблено так само, тільки ці орлинні очі часто перегорали, вирішилося збільшенням номіналу опору.
Перед тим як поставити горіли не приривно 4 години, нагріву не помітив сильного, споживання 2-х орлиних очей не підвищує 230 mA
а чому 5 контактне реле, за схемою ж тільки 4 дроти задіяні?
Управління з мінусу, а на виході потрібен плюс.
а підчепити їх і при відкритті дверей щоб загорялися і гасли при закритті - вийде?
Можна, але сенс, двері повертатися, і освітлює колеса.
Відмінне доопрацювання!
Круте допрацювання.Загорівся був і собі зробити, знайшов провід на сигналки, за схемою він для блокування двигуна та вічлива підсвітка. Продзвонивши цей вихід, працює в режимі блокування двигуна. зрозумів. Сіга конвой мп-90.
Під продзвонив мається на увазі до нього підключено реле блокування стартера?
Ні, вихід цей вільний
У посібнику на 27-й сторінці все детально написано як змінити функцію
Я не зрозумів нічого як перепрограмувати
Заїдьте на СТО або до електриків там зможуть допомогти)
У вас така сама сіга?
Ні, але сьогодні під інші функції програмував за книжкою, ніяких труднощів.
Дякую, спробую ще раз розібратися
Нічого складного, головне уважно прочитати.
Треба і собі таке зробити)
Жека варте доопрацювання я вважаю.
Я ще навіть не знаю де моя сигналка знаходиться, і яка вона у мене)
