Хлопці, всім привіт!
Заздалегідь хочу вибачитися перед передплатниками за те, що давноне з'являвся.
Можливо, хтось подумав, що я надумав жарти жартувати? :)
Ні, і ще одна важлива стадія за спиною — проект майбутньоїдрукованої плати завершено, і тому було витрачено близько 4 місяців (якщо не враховую мою зайнятість). 3го порядку, додані ланцюгифільтрації та стабілізації напруги, додані диференціальніперетворювачі та багато іншого. Загалом, як раніше казав, за основубуло взято штатну вся BOSE від Мазди 6 старого покоління, а точнішейого плата, оскільки метою був лише корпус.
>
У результаті поект вийшов ось таким:

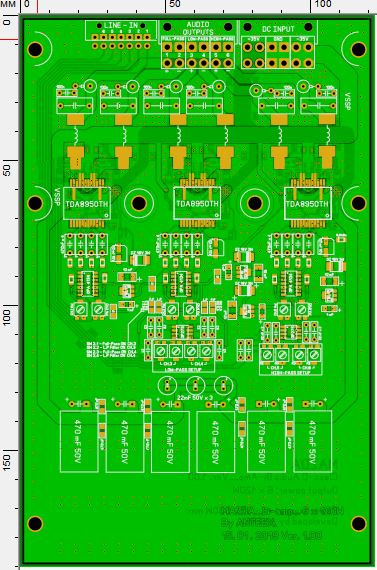

Проект у редакторі друкованих плат
Перед Новим Роком було проведено фінальну перевірку всіх розмірів, компонентів та і т.Д. Після чого проект пішов на замовлення навиробництво. Поки що тестовим тиражем у 5шт.
І ось що вийшло:

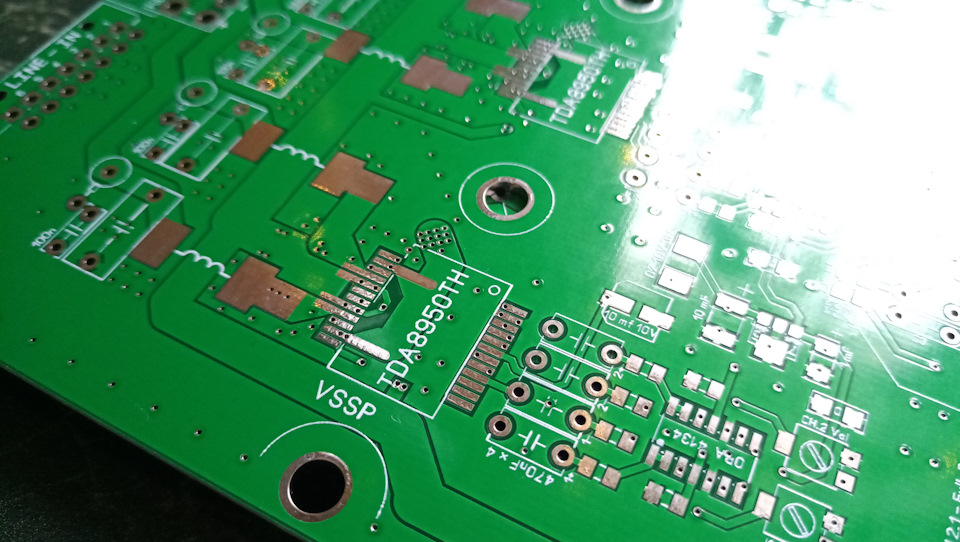

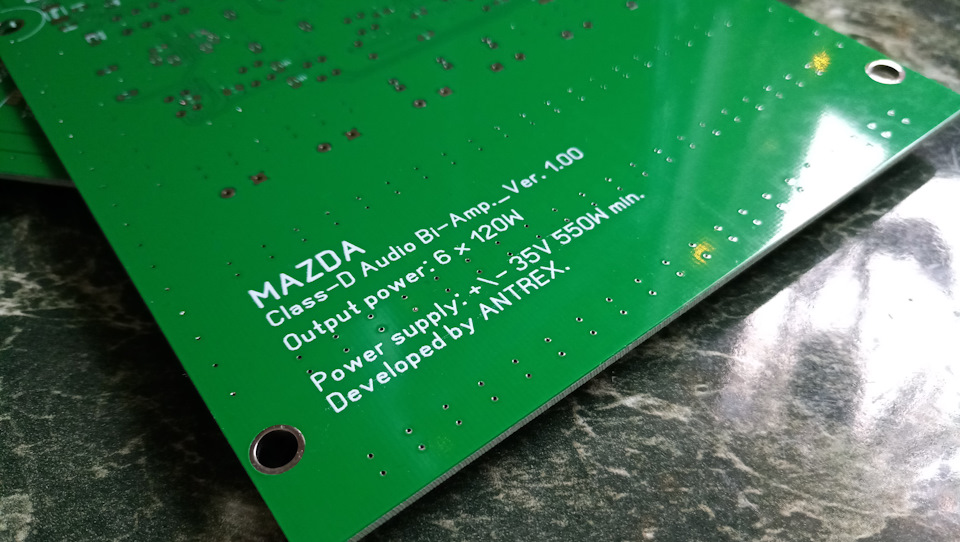

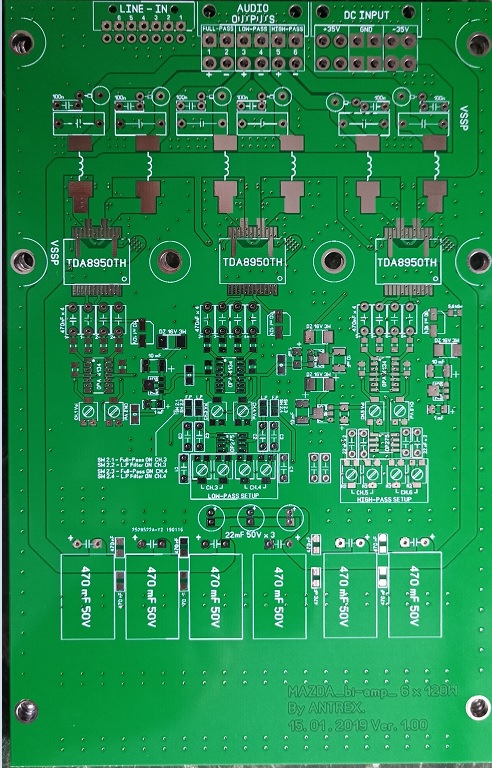

Готова плата

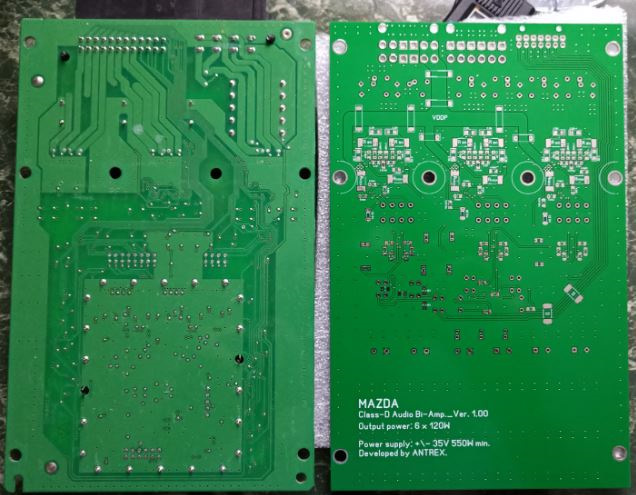

Прикинув у порівнянні з "донором" та майбутнім корпусом .
Для наочності накинув роз'єми щоб показати як буде врезультаті:
Пустоти з боку роз'ємів закриватимуться панелькою
>
На слід. Вихідних буде тестове "запаювання" компонентів та стартоветестування.
Побажайте мені успіхів! :)
Всім добра!
Коментарі20
А як підсилок налаштовуватиметься?
Приладами )Такими як мультиметр, осцилограф та аналізатор сигналу
Вимірюватися приладами, а налаштовуватися? Шляхом перепаювання елементів або підстроювальниками?
Ваш опис не мало не описує дорослу систему я б сказав, опис схожий на аудіопроцесор ніж мій проект не є. щоб уникнути кліпінгу) будуть налаштовуватися змінними елементами але один раз і назавжди.Розкид за вхідним сигналом - від 250 мВ до 5В
так йому ще блок живлення треба робити? а можна схему принципову?
Звичайно. Джерело живлення вже є. см мій БД. Поки я все не обкатаю поспішати викладати схему не варто.
Все ось ці головоломки заради музики? Жах))))
Так! Заради музики )
Ну, успіхів) щоби все вийшло)) а потім пустимо в масове виробництво)))
і що буде? якість звуку покращиться?
Дивлячись що ви маєте на увазі під якість. Усилок проектувався враховуючи мої особисті потреби, під куплені динаміки. Але це не означає, що даний вся підійде тільки для конкретних динаміків. У нього закладена можливість налаштування під акустику з бу...
А як він буде підключатися в машину? Точніше куди?
Сигнал буде братися з лінійного виходу штатного блоку TAU. Лінійного виходу блок TAU, ясна річ, немає, тому я виводитиму його самостійно. Для правильного лінійного виходу необхідно буде теж робити невелику доопрацювання.
вихід з ТАУ буде RCA? тобто колонки будуть підключатися до твоєї посилки? Доведеться паралелити конектор з модукою ТАУ і підключив його до нового зусилля, так ти плануєш зробити? Ось як виглядають конектори на ТАУ
вихід з TAU буде аналоговий. Тип роз'ємів (RCA чи ні) я ще не вирішив. Так, всі динаміки будуть підключатися до мого нового підсилювача. Ще раз повторюся, штатного лінійного виходу з TAU немає. Я його робитиму. Для цього необхідна доробка блоку TAU.Я...
Та я знаю що немає штатного виходу ... чи є у вас докладний опис виведення аналога з ТАУ? Так як оптику мабуть вивести з ТАУ і з ШДУ не вдасться, то мабуть виводити аналог ...
Оптику не вдасться. АЛЕ, якщо прямий позаріз потрібна оптика можна зробити зовнішній АЦП з оптичним виходом. Можна знайти за адекватною ціною. Він буде забирати аналог з TAU і робити оптику на виході. Про те, як зробити аналоговий вихід я зроблю відд...
Так усім відомо, що якість програвача штатного завжди погана. Особливо погано те, що нижні та верхні частоти урізані, щоб менше за гарантією поводилися з розірваними дифузорами штатної акустики. За моїми відчуттями, так CD грає краще, ніж з Flash нав...
З приводу порваного дифузора - це якось надто. Динаміки штатні 20 Вт. Штатний весь при12В МАКСИМУМ дасть 15 на виході на канал. З приводу ріже - таке є. При гучності ГУ більше 40 од. відбувається урізання низів. Верху різати сенсу немає.
І ви хочете брати сигал такої якості, але при цьому поставити підсилювач і не валити більше 40 одиниць гучності?
