Блок Tuner and Amplifier Unit (TAU). Друге життя

Всім привіт!

Так що, мої експерименти тривають і досить весело :).
Справа була увечері …

Для свого мого проекту підбираю зараз схему активногокросовера.Кросовер буде 3-го порядку.
Перед запуском плати у виробництво, обмірковуючи все деталі, вирішив смакувати варіант кросовера на схемі якого зупинився, щобпослухати як звучатимуть "ширики" в машині.

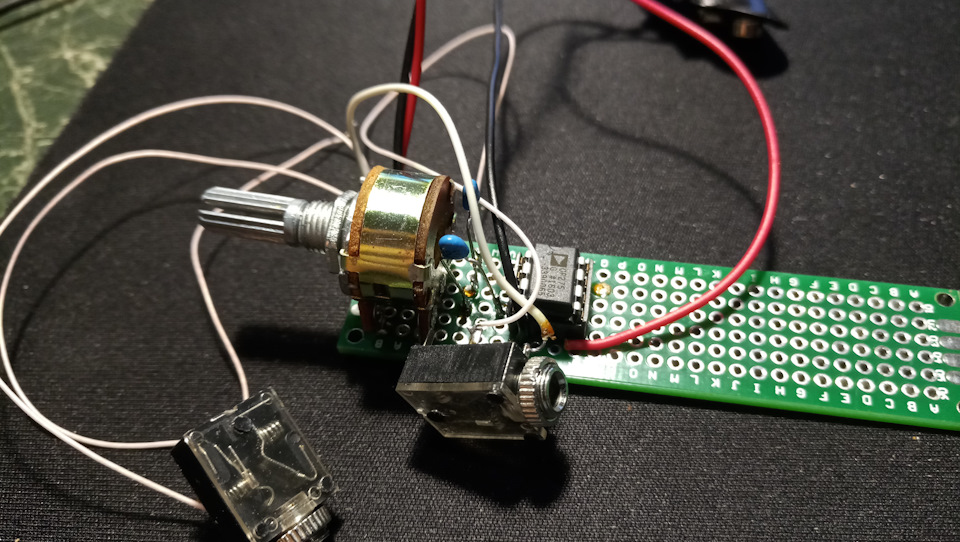

Зібраний макет активного кросовера. Тесту зібрав макет фільтраСЧ\ВЧ але поки що тільки 2-о порядку.Чому другого? та тому що наньому є можливість регулювати частоту зрізу на "літу".В активномуфільтрі 3-го порядку так зробити вже буде важко тому що Упорівнянні з ФНЧ у ФВС необхідно змінювати одночасно параметри 3хкомпонентів.
На макеті видно змінник, він потрібен якраз для регулювання частотизрізу. Гц.
Пішов у машину тестувати.
Для тесту джерело звуку, через тестовий кросовер був підключений доAUX. Лівий канал я підключив через кросовер, а правий кинувбезпосередньо, щоб чути різницю в звукі. Від вуха до вуха, тому щосаме такого "вау" ефекту я й очікував. На радощах став я тестуватирізні улюблені треки і почав грати "крутилкою" на кросовері, змінюючи різну частоту середовище, щоб почути ефект. Однозначнозупинився на частоті зрізу 500–550 Гц. Але ж грав я так рівно дотих пір поки несподівано пропав звук ... В перші секунди яподумав:може харчування відрубалося (т.К. Не заведений а бортовасистема сама відрубує мультимедію щоб АКБ не сів) …
Але ГУ-то продовжувала працювати, але відгуку на крутилку гучностіне було, далі, після наступних 10 секунд я почув чіткий горілийзапах і димок у супроводі запаху, йшов з блоку TAU.
І тут я подумав: "ось вона, жертва меломана! ". Прийшов додому, розкрив, і ось, що бачу:

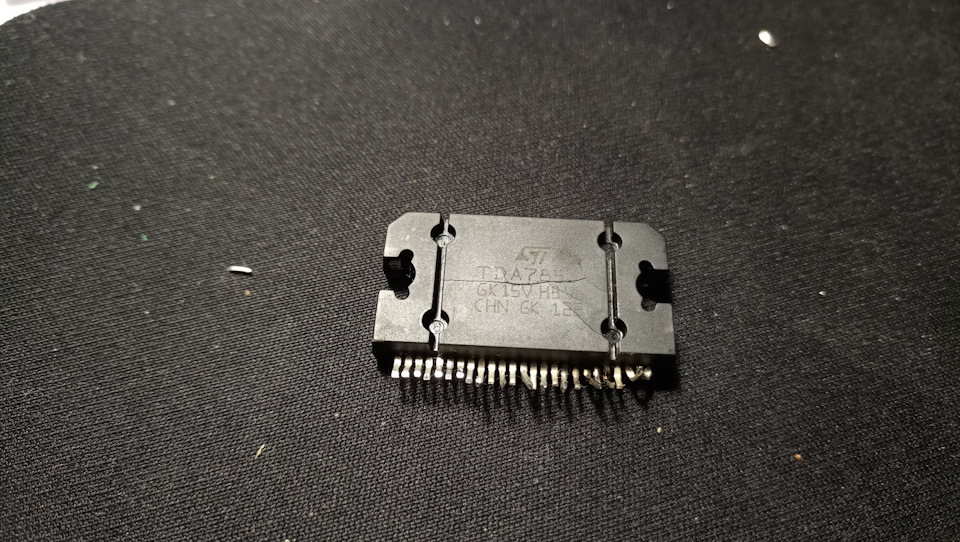

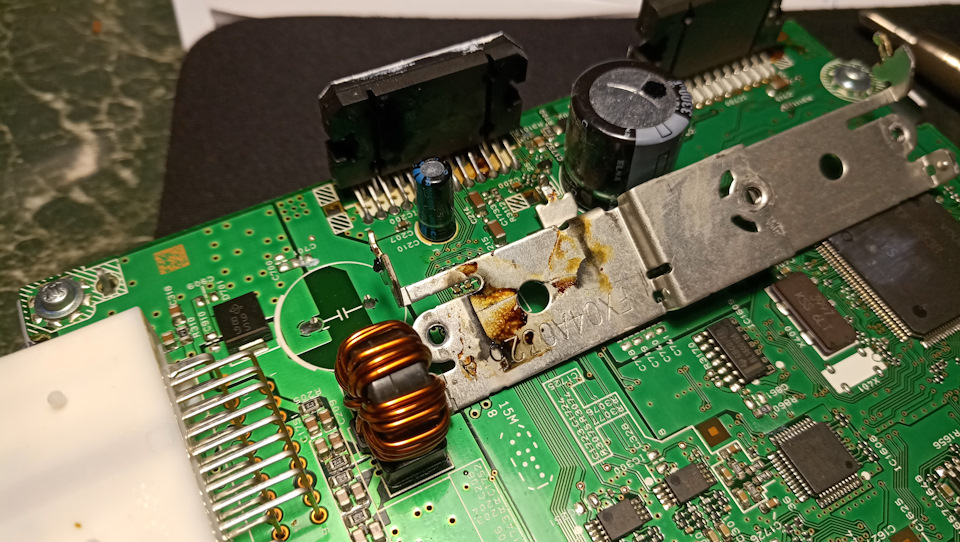

Мікросхема підсилювача пустила тріщину, на корупі видно сліди гару.І чомусь мокрі сліди. Я так розумію це термопаста …
Подальший огляд показав, що вийшла мікруха з ладу черезперегрівання, мабуть перевантаження відбулося через паралельнопідключеного 4 оМного "ширика" і нового НЧ динаміка (у якого пас.опір всього 2, 5 Ом).5 Ом… плюс нездатність радіатора погаситиспеку! … ось і все, ось і все.

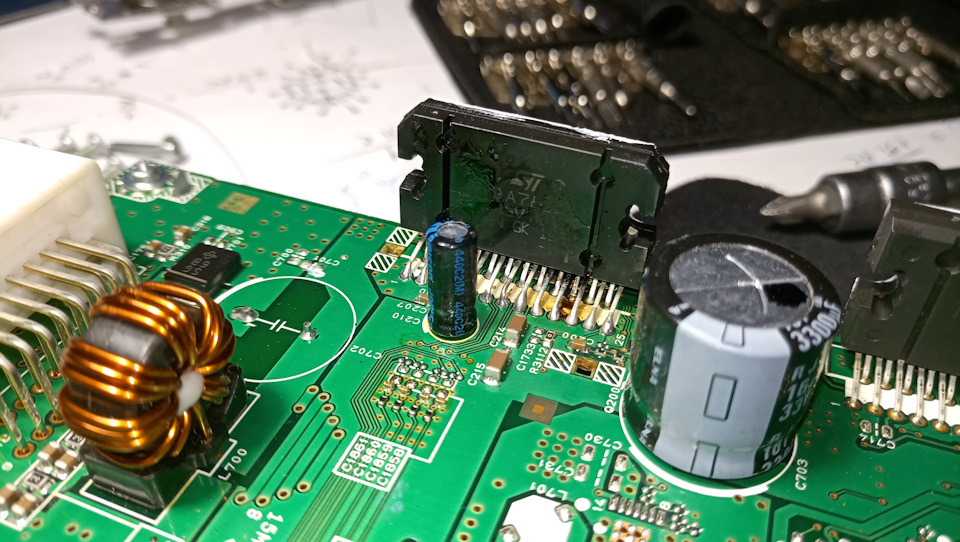

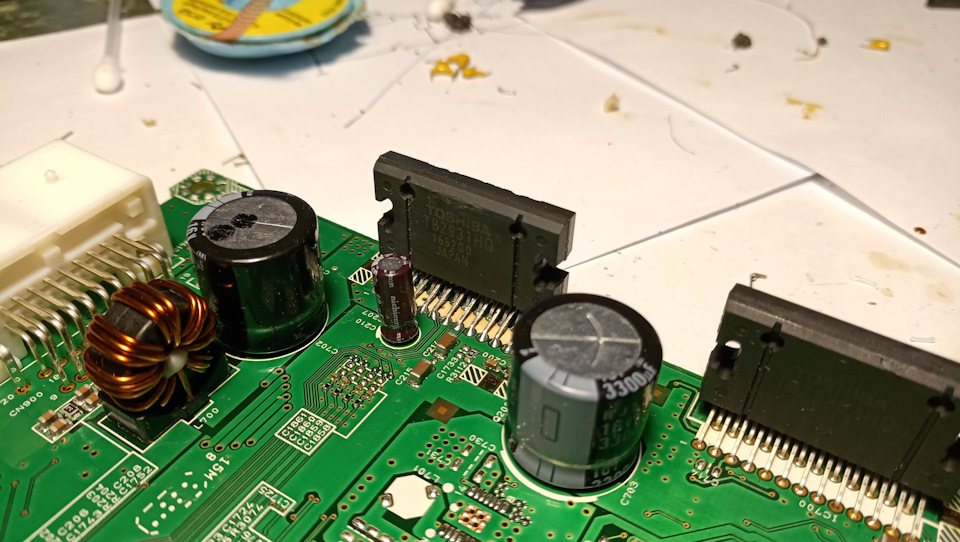

Мікросхему відкусив, очистив посадкове місце і повернув на місцештатну мікросхему (я її не викинув відразу після заміни — як знав, що знадобиться). Також повернув кондер по живленню і SMD кондери0, 33 мФ по вхідному каскаду. Стара (штатна) мікрокра на своємузаконному місці., при встановленні мікрухи я використовував нетермопасту, а м'яку теплопровідну підкладку. Момент істини! і … інічого. Придумувати (машина то на гарантії) :) і скільки мені такийновий блок, якщо що, встане …
В останній момент, думаю, перевірю-но я харчування по входу ...тестером міряю а там 1.5 вольта всього! …дивно, подумав я, і недого думаю поліз у мануал дивитися який запобіжник відповідає заTAU… Відкриваю капот знімаю запобіжник — а він згорілий! Надія щеє! Змінюю запобіжник і ВУАЛЯ! Звук ожив! Ось така ось кумеднареінкорнація блоку TAU! До слова "про пташок" … різниця у звукувідчувається відразу! З'явилися низькі "гудучі", серединапровалилася, пищалки перестали пищати. Це я все до того, чи вартозмінювати штатну мікросхему на TDA7850. Так ось моя думка, якщоплануєте вузити штатний ось - то міняти однозначно варто! Всімдобра! :) чи ще буде!
