Тож почнемо! Підсилювач складається з 3 плат:1. Перетворювачнапруги (пН); 2. Плата самого підсилювача; 3. Блок фільтрів.Взагалі потрібно буде зробити ще захисту, хоча б від постійки навиході і від КЗ в навантаженні, але поки без них :) Для початкузавантажуємо друковані плати (архів зі схемами та печаткамиприкріплений внизу статті) закуповуємо всі необхідні деталі ізапасаємося терпінням) .
Перш за все роздруковуємо плати на фото-папері ЛАЗЕРНИМ принтером.Випилюємо із фольгованого оліту потрібні нам за розміром заготівлімайбутніх плат. Далі, методом ЛУТ переносимо зображення з паперу наплати.

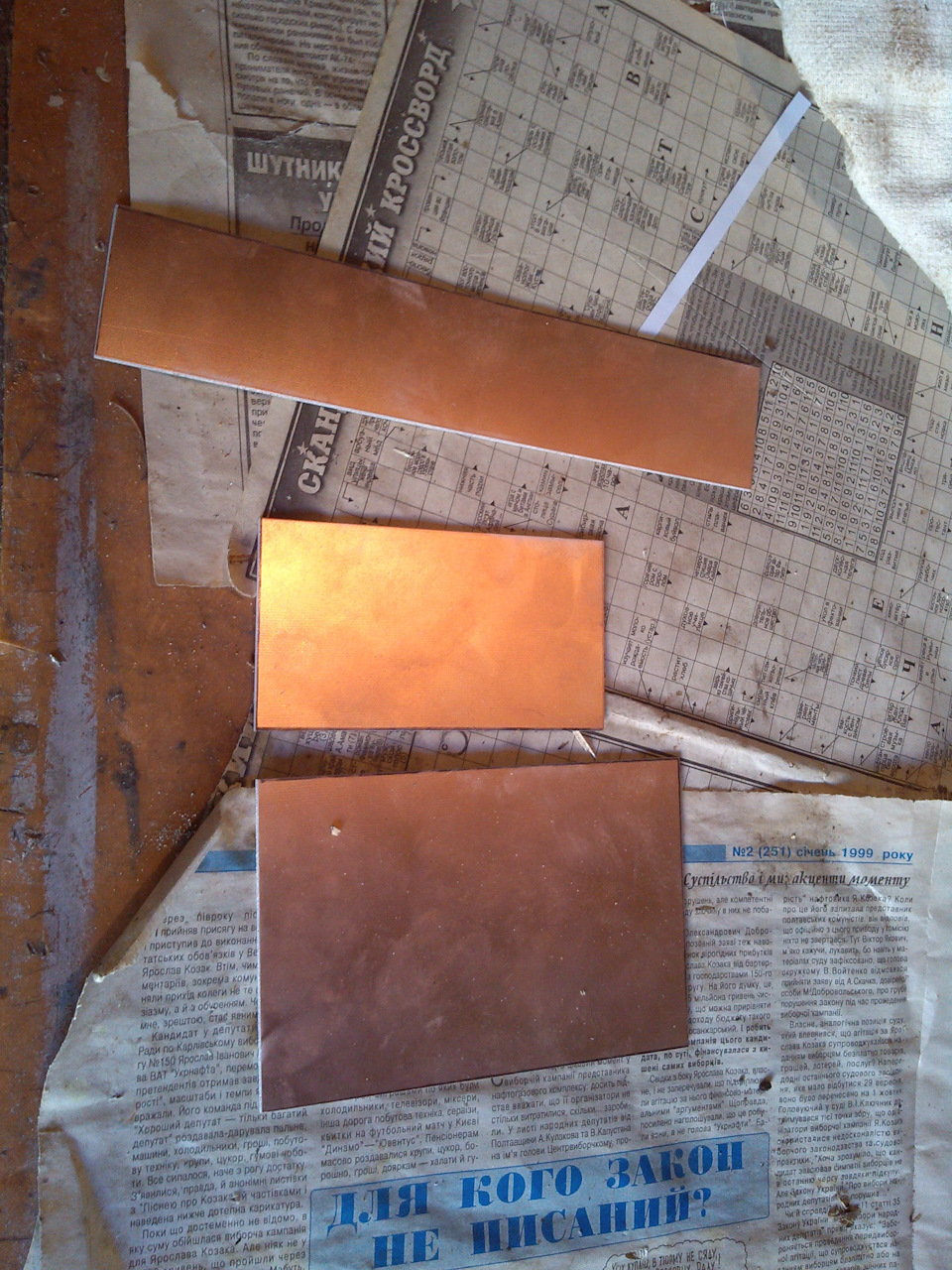

випилюємо
переносимо зображення на плату, попередньо зашкуривши нульовкою тазнежиривши поверхню
вимочуємо плату в теплій воді та скачуємо пальцем папір

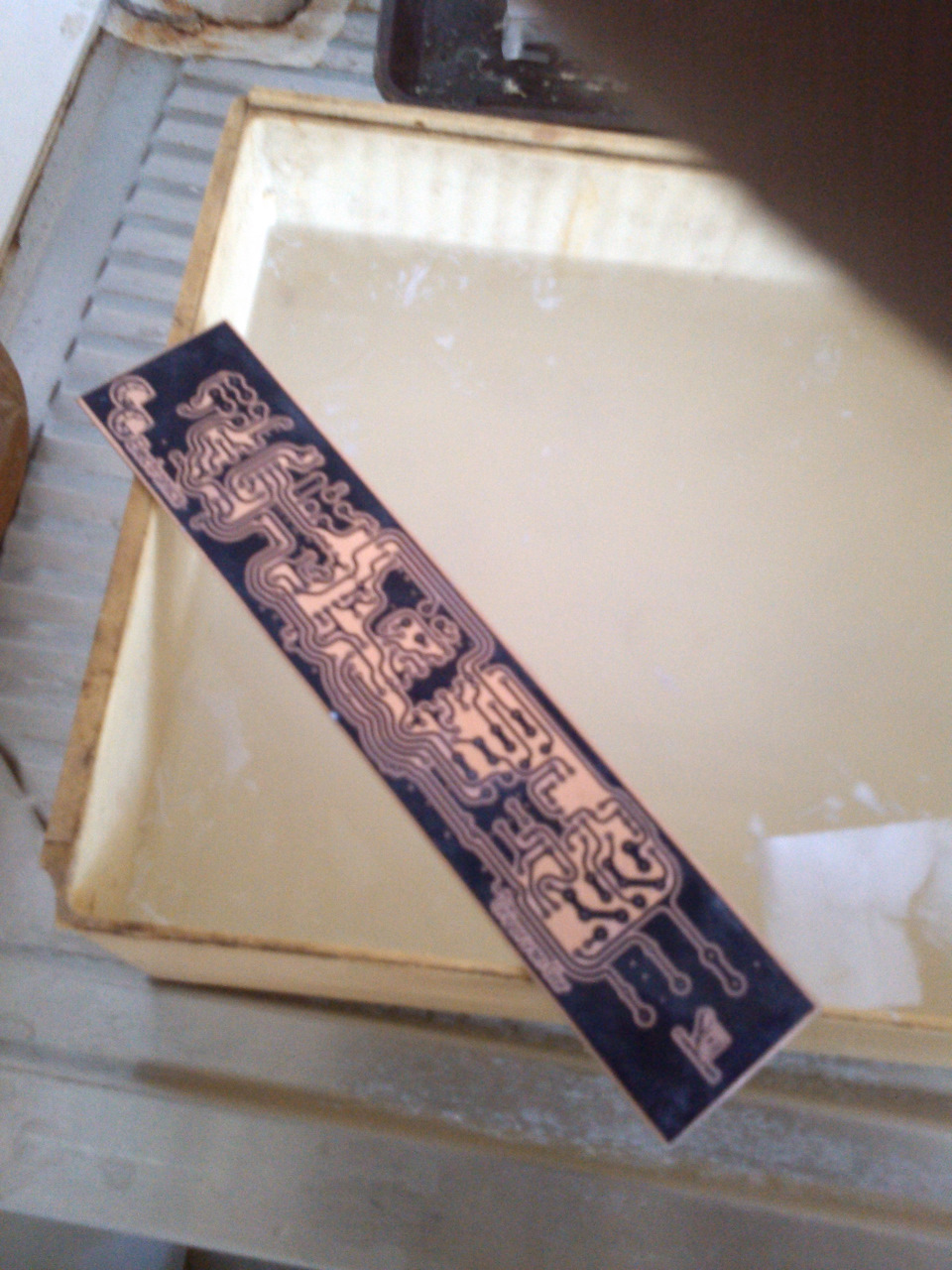

> очищена від паперу плата, тонер прилип чудово Тонер прилипвідмінно Далі, перевіряємо, чи скрізь перезнявся малюнок. Якщо всеок, починаємо травити, якщо є ділянки, де тонер не прилип, можнапросто домалювати доріжку чорним маркером. Травив я у розчиніхлорного заліза. Після травлення потрібно змити тонер розчинником, наприклад, ацетоном.
протруєні плати
Залишилося тільки залудити і насвердлити отвори під деталі.
> готовые платы
На цьому закінчуємо і приступаємо до впаювання деталей у кожнуплату. Почати з перетворювача напруги:Для початку потрібновизначитися, скік мощі ми хочемо отримати з уся. Щоб отримати800ватт, потрібно 12В бортмережі перетворити на +/-80в двополярногоживлення. Але це ідеальні умови.Насправді ж напруга може просісти іпотрібен невеликий запас. Розраховуємо трансформатор у програмістаричка
прога видасть усі необхідні дані для намотування трансу тадроселів
мотаємо:
кільце та кожну обмотку ізолюємо лейкопластирем готовий транс, первинка 3+3 витка, 11 жил проводом 0, 8мм, вторинка 20+20, я робив4 жили проводом 0, 5мм
На цьому трансформатор готовий. Залишилося тільки сфазувати обмоткита впаяти у плату. Вихідні дроселя мотав на жовтих кільцях відблока живлення комп'ютера (індуктивність вимірював комп'ютером)
ПОНЕДІЛОК у зборі
польовики IRF3205, діоди шоттки MBR20200CT
У кожне плече на Виході необхідно впаяти навантажувальні резисторизамість одного неполярного кондера, щоб уникнути перекачуваннянапруги більше 100В на холостому ходу! Далі йдемо в гараж тазаміряємо. Також хочу звернути увагу, що всі тести необхідно робитичерез лампочку 12В/60Вт, підключену послідовно первинної обмотки вланцюзі живлення ПНа. У разі короткого замикання або іншихнесподіванок лампа загориться, а шанс спалити деталі різкозменшиться. З цією ж лампою проводимо виміри вже з підсилювачем, ітільки коли переконаємося, що все добре, тільки тоді забираємо її зланцюга. Особисто мені вона врятувала не одну деталь)
вимірюємо напругу на виході, майже 80 вольт у плечі, все ок, якщоврахувати, що на вулиці -15 і акум підсів (менше 12в)
Далі приступаємо до виготовлення підсилювача. Називається він "палНік", його автор Олексій Корольков. Докладніше про ньогонаписано тут
Тут все просто, впаюємо деталі та дотримуємося рекомендацій щодозбирання. Дросель я мотав на рядковому трансформаторі від староготелевізора, двома жилами, дротом 0, 8 мм. Індуктивність 100мкГн, вимірював комп'ютером. Розбираємо рядок, розгортаємо половинкибуквою Н, і фіксуємо все синьою ізолентою). Тестуємопідсилювач:подаємо харчування з ПНа (через лампочку та резюки! ), заміряємо 12в на 5й нозі IRки (щодо мінусового плеча живлення), міряємо постійку на виході підсилювання, її не повинно бути (допустимо 0, 2в-0, 3в) і подаємо сигнал на вхід. Якщо все ОК, почуйте посилений сигнал у динаміці. При цьому лампа не повиннагоріти (якщо навалити, трішки загорятиметься в такт басів)
тест підсилювача, навантаження старий радянський динамік, 4 ома Щож, якщо все заграло, залишилося тільки зробити блок фільтрів, щобзрізати зайві частоти, оскільки ми маємо сабвуферний підсилювач.Фільтри я взяв із цієї статті. Левел, регульований сабсонік (щобзрізати інфру та розвантажити підсилювач) та фільтр, все щопотрібно. Басбусти я відключив, а на мікро TL074, яка відповідалаза них, зробив підсилювач, так як для палиця необхідний вхіднийсигнал 4-7в і сигналу з магнітоли явно не вистачало, щоб розкачативсю на повну потужність. Блок фільтрів у зборі зворотний бік
Блок фільтрів готовий, залишилося лише організувати для ньогохарчування. Ну і зібрати все в коробі)
Продовження у другій частині
Архів з печатками та схемами тут. Архів з різними печатками "палника" можна завантажити тут унизу статті

Коментарі6
Вітаю вирішив зібрати все але вже на 800 ват, процес роботи ти виклав - молодець! робота хороша! ти в принципі мене і надихнув. Мені потрібна схема блоку живлення можеш поділитися?
Доброго дня доби) Чисто цієї схеми немає, є схожа, в принципі все те ж, тільки номінали звіряй з печаткою.
Ну це ніфіга ж не схема) не розписано яке кільце, скільки витків. Навіть не написано, що за транзистори
Це принципова схема. Кількість витків, транзистори та інше підбираєш залежно від того, яку міць і вольтаж хочеш отримати з нього на виході. Якщо точно такі ж параметри як у мене, то дивись уважніше статтю, я все розписав же польовики IRF3205, діоди ш...
Дуже розписав, підкажи від рядка ферит ти просто розгорнув і змотав або зазор виставляв між ними? бо скрізь про дроселі пишуть що зазор потрібен ... і як ти за допомогою комп'ютера індуктивність міряв?
Так, просто розгорнув ферит і щільно змотав ізолентою. Зазор в даному випадку не потрібен. Вимірював програмою, також потрібно буде виготовити простенький кабель для вимірювань. Докладніше тут www.ferra.ru/ru/system/s21347/#.U- cMIfl_s0Q (R-serial у ...
