Автомобільний підсилювач для сабвуфера своїми руками (800W RMS) Частина 2.

Таким чином, продовжуємо збирати наш 800-ватний сабовий моноблок)Початок у попередній частині
Частина 1

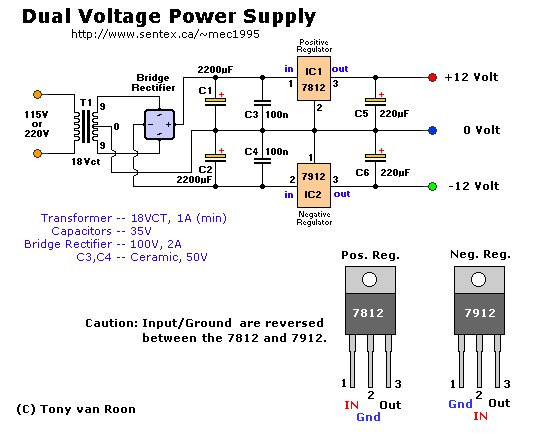

У минулій частині ми закінчили на блоці фільтрів. Залишилося тількиорганізувати для нього харчування, харчується він біполярним. (краще це зробити перед впайкою в плату ПНа), і зібрати маленькуплату стабілізатора згідно зі схемою (її не труїв, а просто знайшоввідповідний мені ділянку на старій платі від БП компа, відрізав іок, печатка готова :Р) Вийшло таке

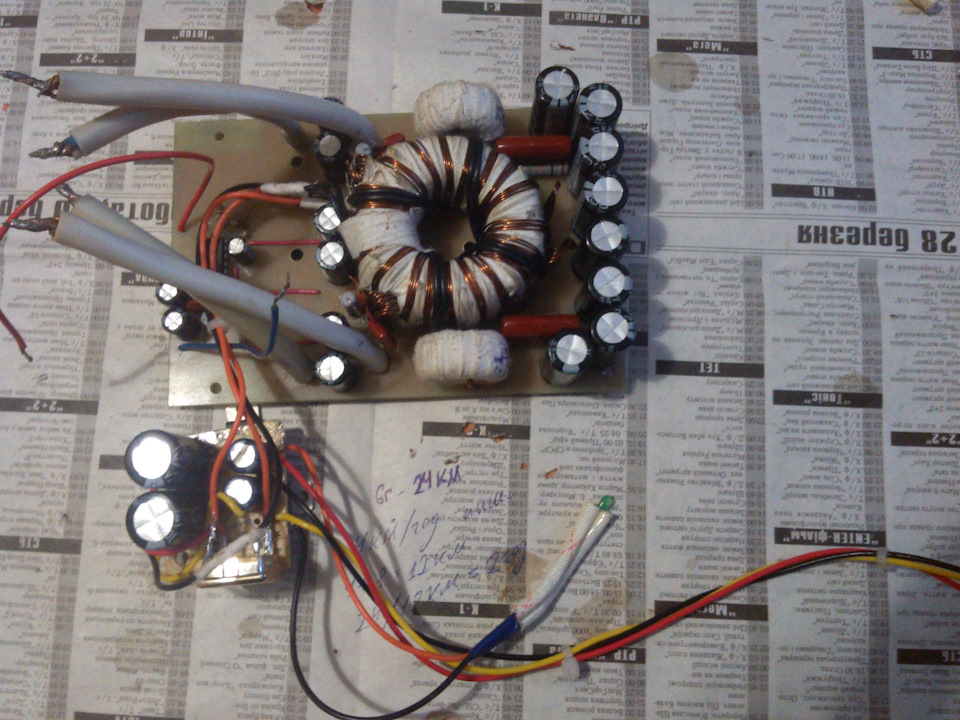

вторичка 4+4 витка, мотав ізольованим проводом з коси блокуживлення компа

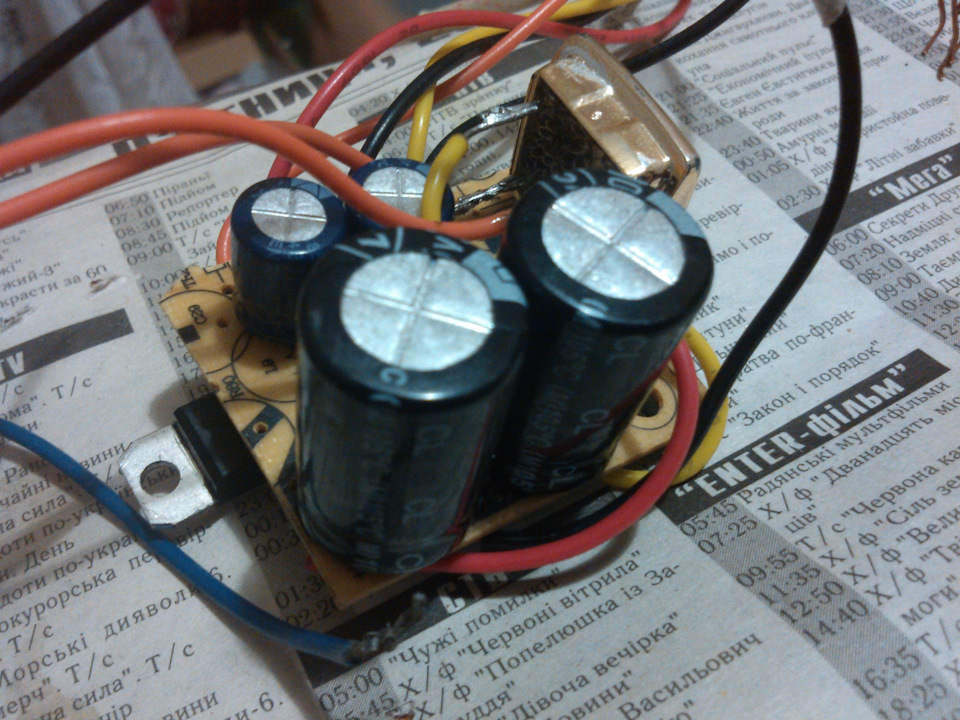

стабілізатор +/-12в

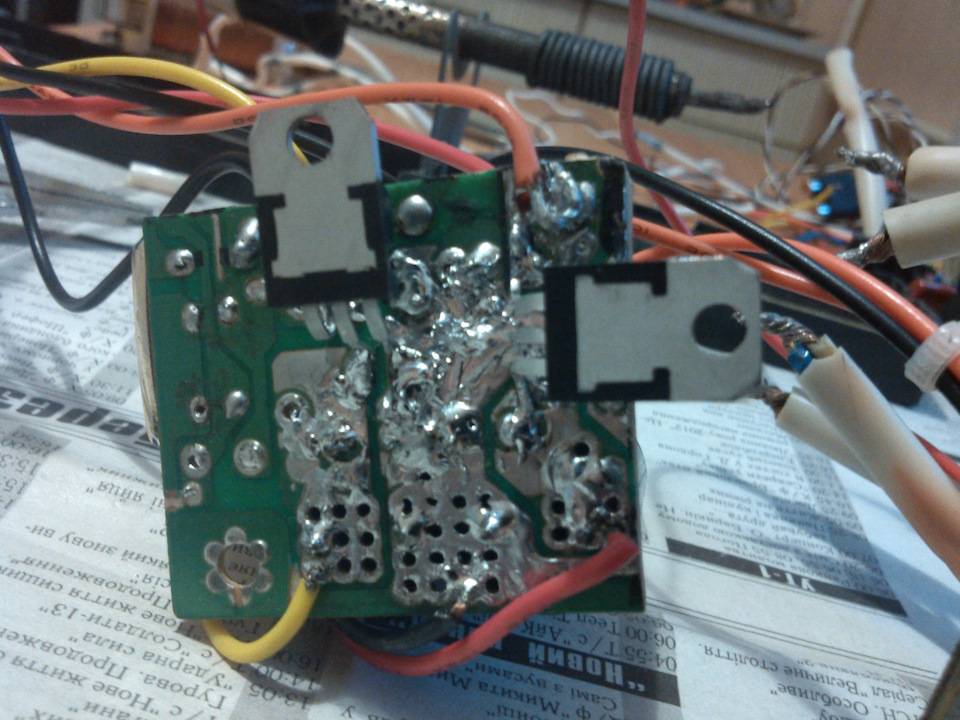

зворотний бік

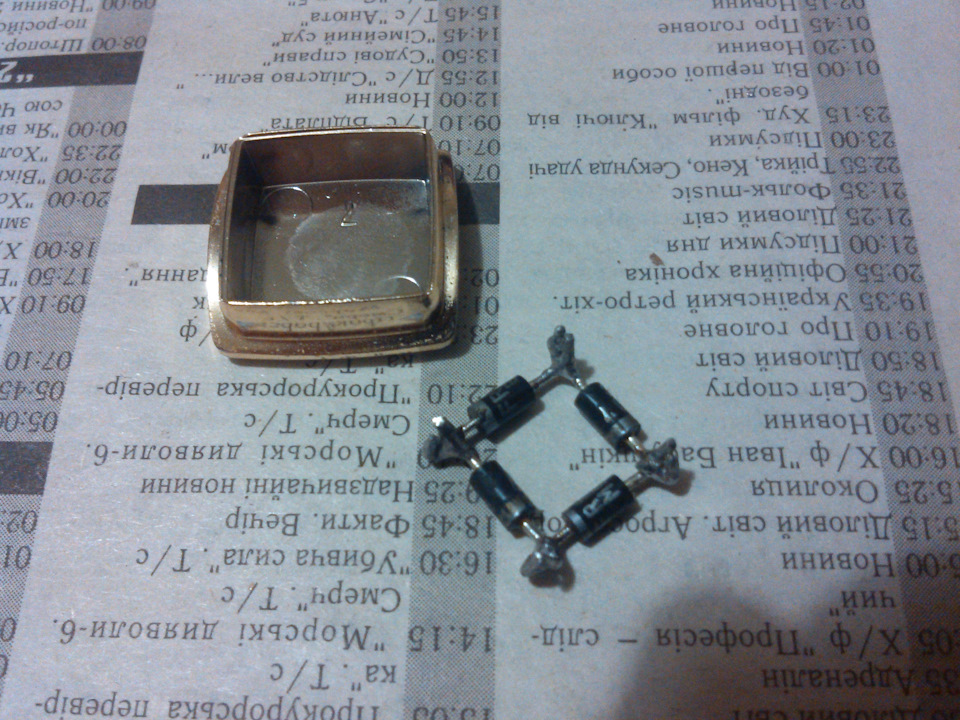

Также хочу звернути увагу, діодний міст у випрямлювальній частиністабілізатора я зробив сам, тому що не було готової збірки, а нампотрібні швидкі діоди (типу FR, HER і т.Д.) звичайні КЦшки непідуть через високу частоту квантування. Корпус — кришка з губноїпомади :D все разом із діодами заливається клеєм, виходить діоднийміст

ВАЖЛИВО! зверніть увагу на частоту квантування, коли вирозраховуєте перетворювач у програмі Дідок. Дана частота задаєтьсякондером на 5й нозі SG3525 та резистором на 6й нозі (маленька платаПНа, генератор частоти) Для моєї частоти я застосував кондер 1нф ірезистор 22к (на друкованій платі інший номінал резистора під іншучастоту).
На цьому питалово фільтрів готове. Також на стабілізовані 12впідчепив діод через резистор 1кОм для індикації включенняпідсилювача. Тепер, коли електрична частина позаду, залишилосявиготовити корпус для нашого майбутнього підсилювача.

стінки зроблені з профілів, на основу пішов у витрату алюмінієвийбідончик :Р
свердлимо отвори
розмічуємо, підганяємо, збираємо
Після ретельного підганяння, прикручуємо плати до корпусу, незабуваючи застосовувати теплопровідну підкладку та змащуватиповерхні полівиків, діодів та стабілізаторів термопастою.
Залишилася справа за клемами. Так як хороший контакт запорукавідсутності просадок харчування, клеми вирішив виготовити мідні, зтиснув старих паяльників.
нарізаємо різьблення на жалах і в оліті
скручуємо
клеми живлення + Rem — (ліворуч) та вихідні (праворуч)
прикручуємо на корпус

<
Зробив кришку із пластику

приміряємо
вигляд знизу

Після деяких декоративних робот та фарбування вийшло наступне

шкали крутилок роздрукував на фотопапері та заламінував Нарешті, для повної картини, на потенціометри одягнув хромовані ручки зістарих радянських переговорників. У результаті вийшов такий осьпідсилювач)
Підсумок. Отриманий вісь видає 800 ватів на 4Ома на синусі, маєдуже малий нагрівання і високий ККД (більше 90%). Підключивши йогодо свого саба Fly 10", і вливши в нього ват 150+, я дізнався якпахне котушка мого динаміка :Р природно мій дін для такого монстравзагалі нічим, тому скоро збиратиму з нуля новий саб, швидше за всеце буде ФІ 2х12 ". Також у планах гучний фронт і складанняпідсилювача під нього) Так що комусь сподобалося, ставимо палецьвгору, підписуємося і слідкуємо за БЖ; )
