Встановлення кінцевиків дверей

Доброго часу доби, шановне Співтовариство!
Отже, настав час раз і на довго вирішити проблему з включеннямсвітла в салоні при відкритті дверей та індикації відкриттядверей.
Сьогодні з товаришем встановили куплені раніше кінцевики.

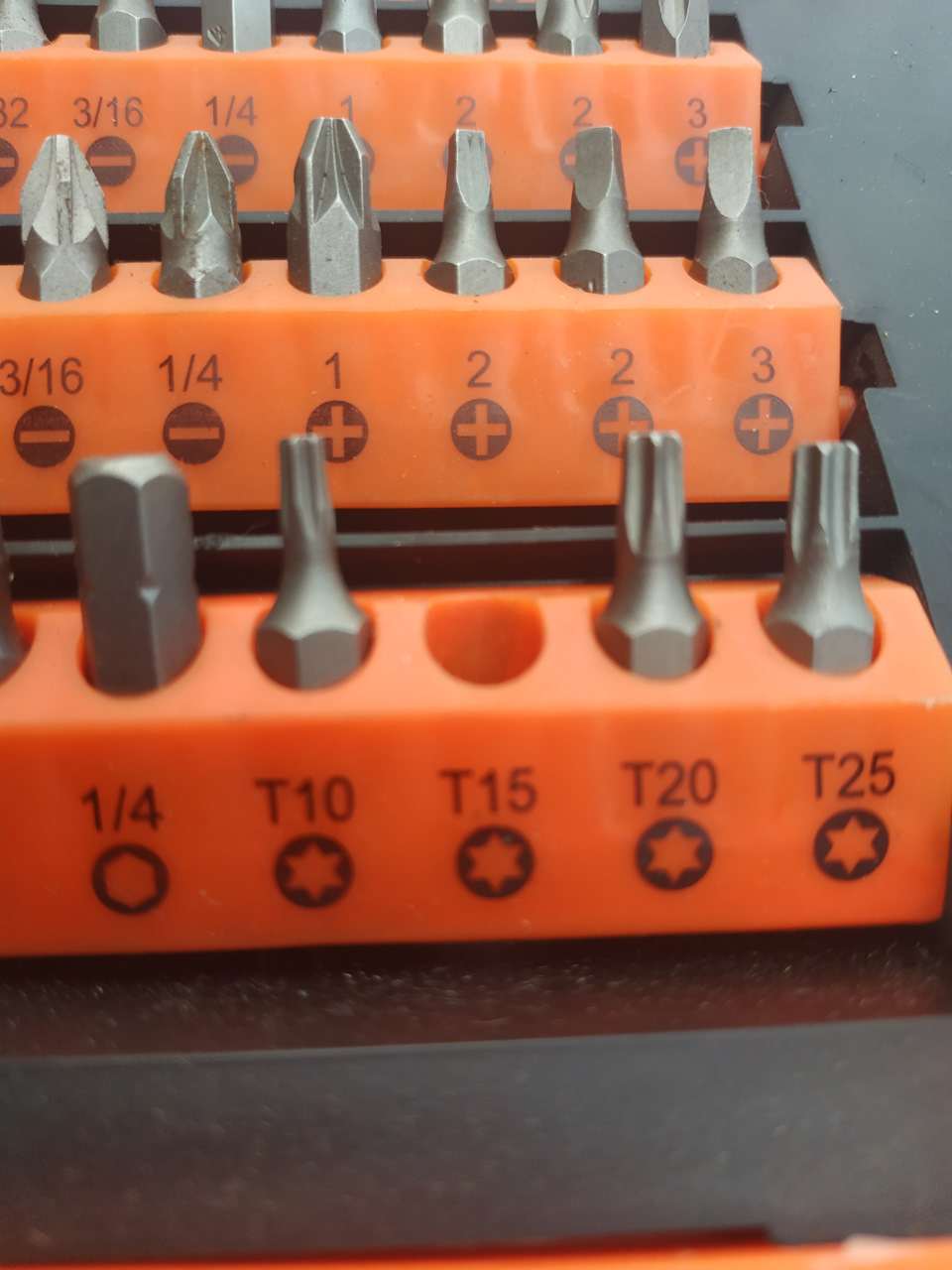

Набір для демонтажу/монтажу дверних карт
Такий набір використовувався для відкручування та закручування всіхдверних карт
/>

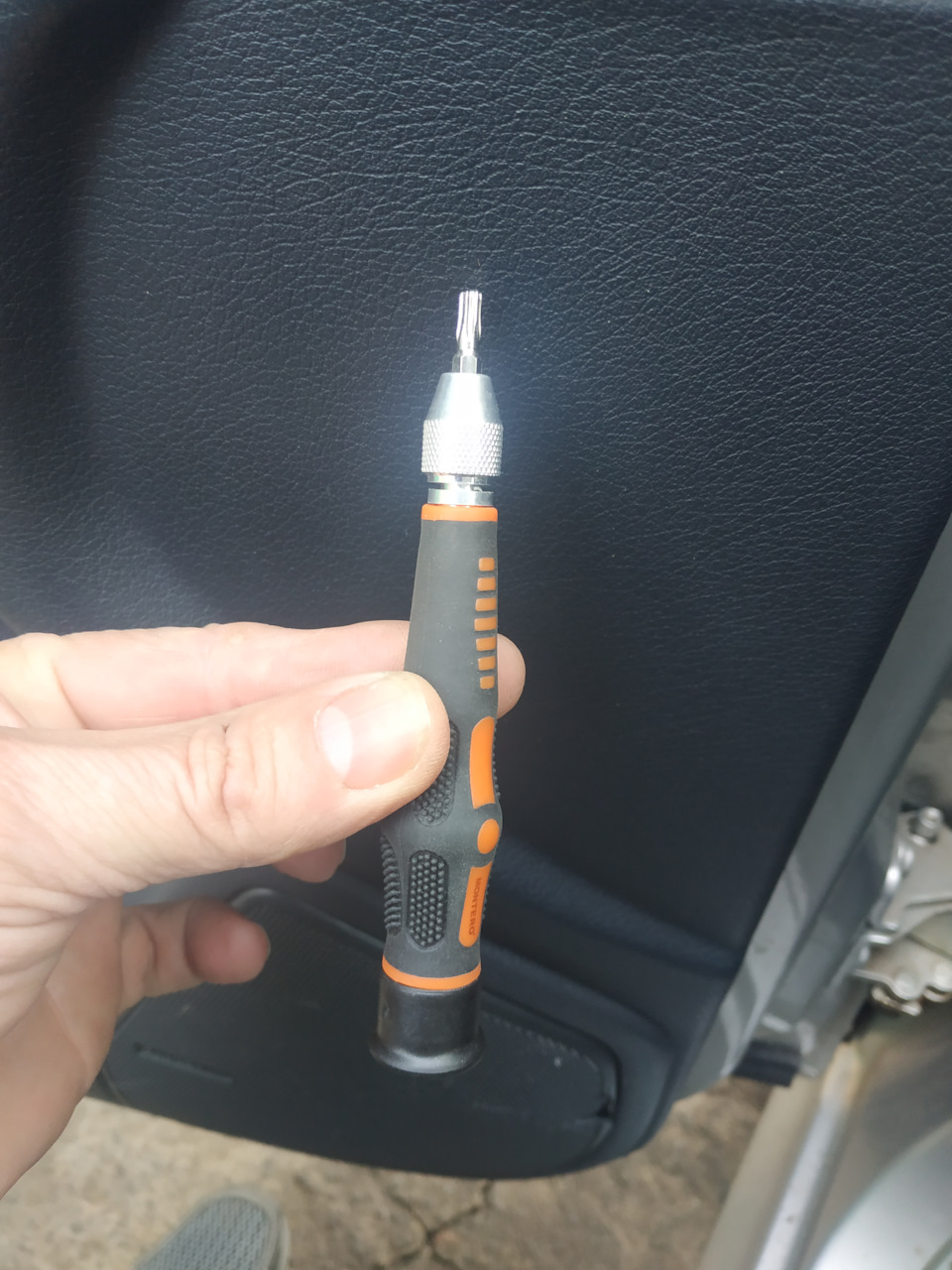

Верхній гвинт водійських і пасажирських дверей відкручувавсямаленькою викруткою, тому що звичайна там не влазить. І потімзнімаємо блок кнопок на ній, знімаємо фішку.

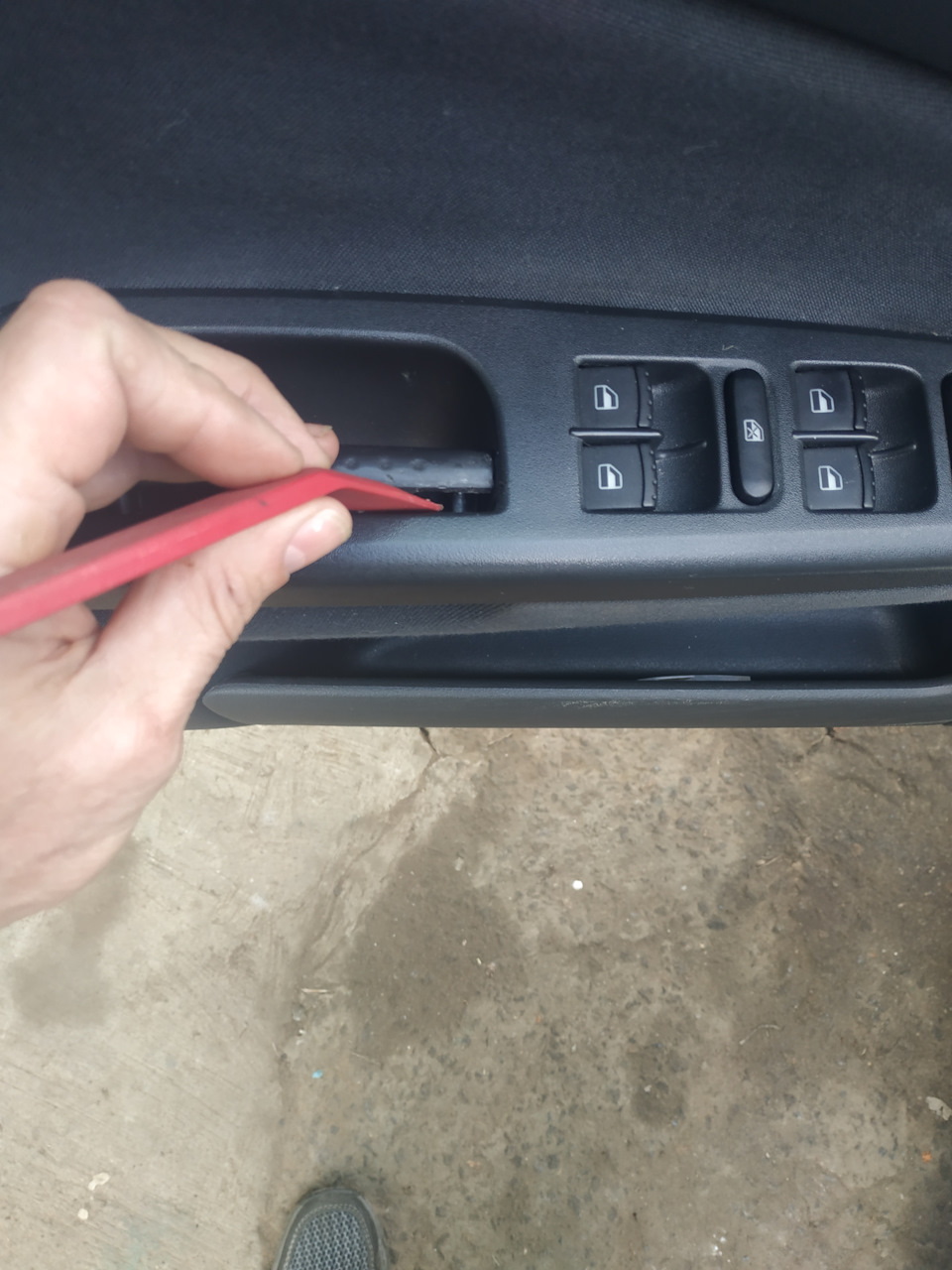

Внутрішня накладка ручки

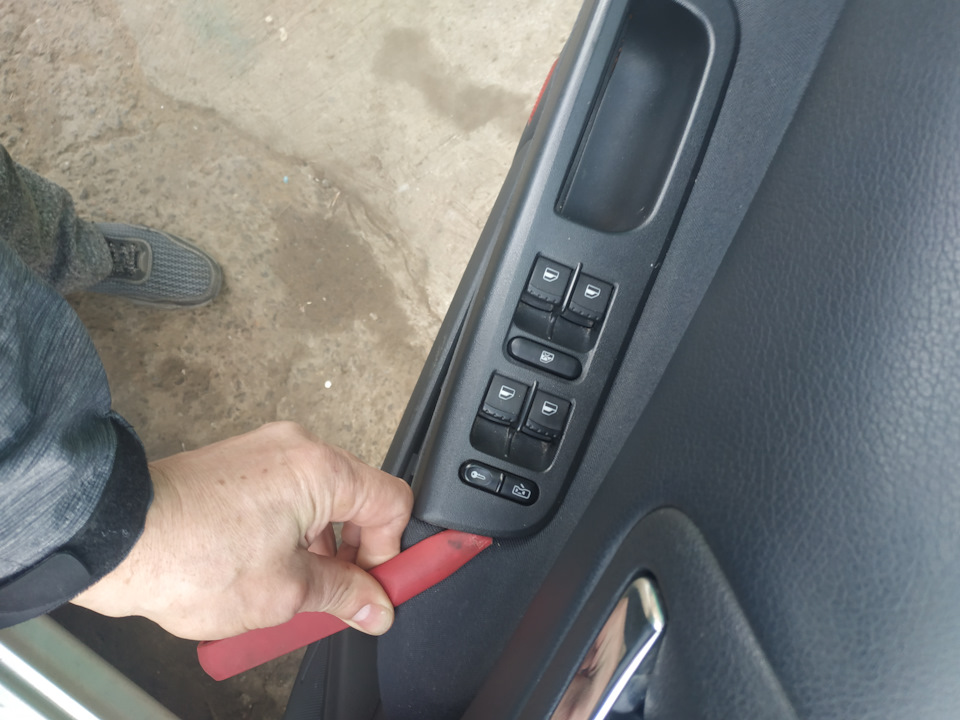

Знімаємо блок кнопок

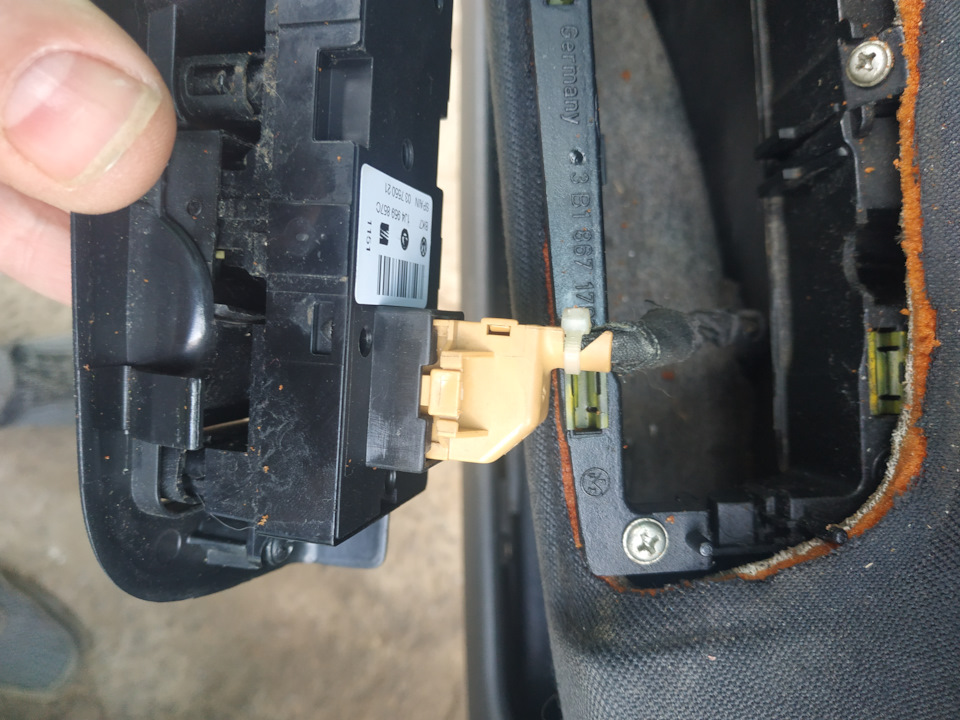

Фішка
Далі відкручуємо гвинти, що кріплять карту дверей Їх 7 штук — подва з торців і три внизу Торець карти, Торець карти, і гвинт, якийвідкручувався маленькою викруткою) Знімаємо Блок регулюваньдзеркала, пищалку та ліхтарик двері та фішки з них
Блок регулювання дзеркал
І його фішка
Піщалка
Ліхтарик дверей
Далі відкручуємо три гвинта кріплення ручки та виймаємо магнітомгвинти. Викрутка не магнітна, тому використовувався магніт. Гвинтиручки Дістаємо гвинти Знімаємо гачок з внутрішньої ручки відкриттядверей. При складанні не забуваємо зачепити гачок і обплетеннятроса встановити на місце.
Гачок троса. Зліва пластиковий упор кожуха троса Далі знімаємофішку із замка дверей і продзвонюємо дроти. У мене на передніхдверях були потрібні два коричневі дроти, на задніх дверяхкоричневий і блакитний. У всіх фішках вони знаходяться поруч.Потрібні проводи передніх дверей Потрібні проводи задніх дверейДалі знімаємо сам замок. Описано про це багато, фото немає. Длячого? Для того, щоб переконатися, що мікрик не працює, для йогоподальшого видалення разом з його майданчиком.
На питання "чому не підключився до дротів мікрика? " відповім так —не захотів розбирати блок замку і займатися пропаюванням усіхконтактів. Під час перевірки переконався, що підключивши кінцевикдо проводів мікрика нічого не працювало. Крім того, наявністьмікрика заважає встановленню кінцевика — він досить довгий і місцерозташування мікрика заважає його встановленню. На задніх дверяхтреба "допрацювати" замок, щоби не заважав кінцевику.
Далі розмічаємо місце свердління і свердлимо отвір - спочаткумаленьким свердлом центр, потім "ялинкою" до розміру 20 мм. Отвіррозміром 20, 2-20, 4 мм, тому допрацьовувався дремелем Розмітили тазасвердлилися Ялинка в роботі Складного нічого немає.
Як знімати замок і відкручувати два гвинти передніх склопідйомниківя не фотографував — там все просто і описано неодноразово.
Складання теж не складне, у зворотному порядку. Так.
Звіт, може, і не повний, але є багато інших аналогічних. Вони менідуже допомогли на всіх етапах роботи.
Дякую тим, хто їх зробив одного разу!

Результат роботи до студії! ))

Передні ліві двері
Задні ліві двері
Передні праві двері
Задні праві двері
Індикація на панелі

Усім хороших доріг і не ламайтеся!
