Проблема розболтаності вертольота і як наслідок нечіткістьвключення передач не нова, і варіанти ремонту неодноразовообговорювалися на форумах і бортових журналах. Вирішив і яторкнутися цієї теми, тим більше відкрив для себе деякі відмінностівертольота, і кронштейна двигуна (написав в окремій темою). Отжевирішив зробити ремонт і повернути рідний кронштейн.
Для ремонту були куплені:

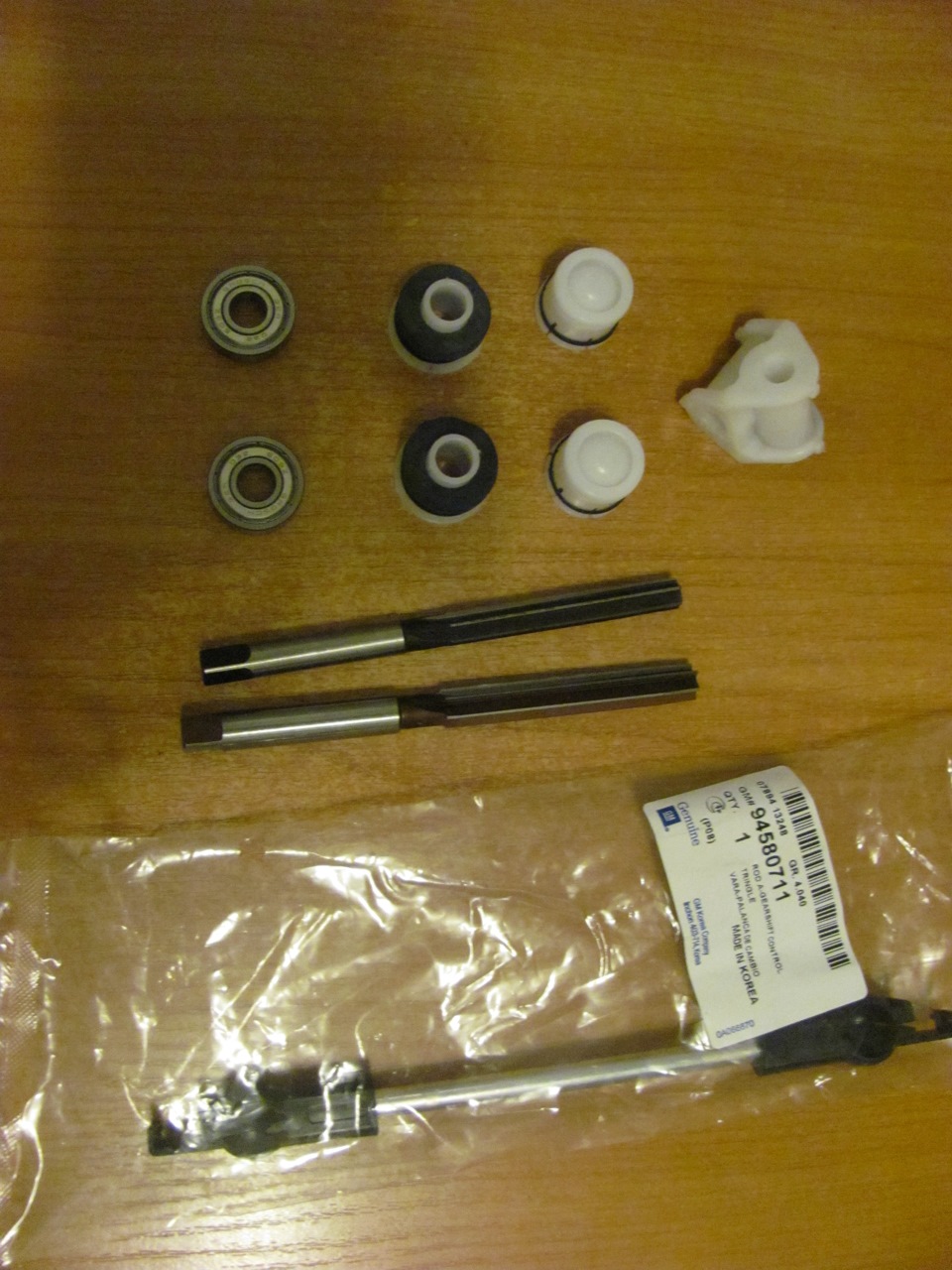

дві розгортки (на 9 та на 10), два підшипники 24х9мм, тяга задньоїпередачі та рем.Комплект вертольотаЗапчасти на фото:94580711

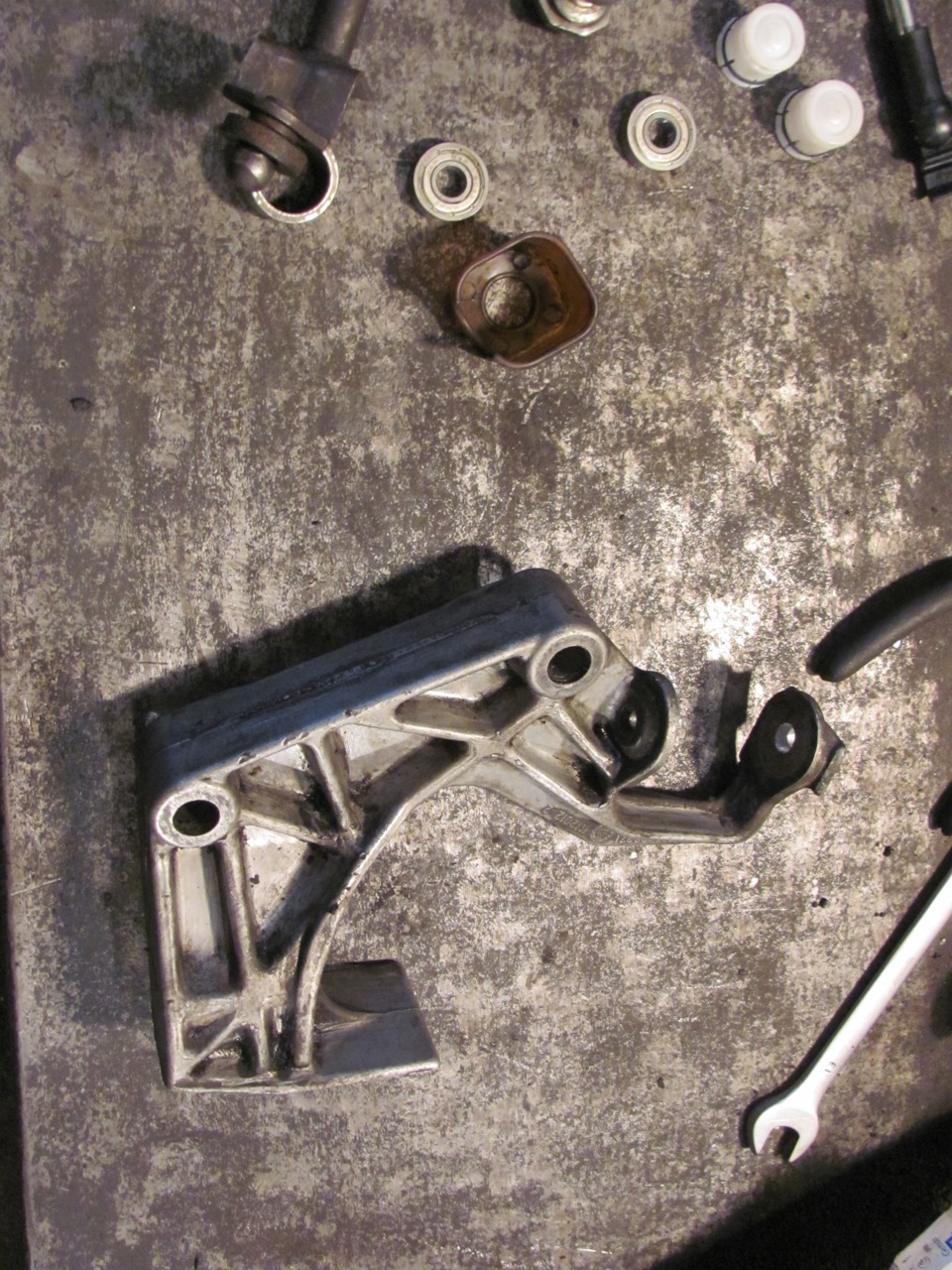

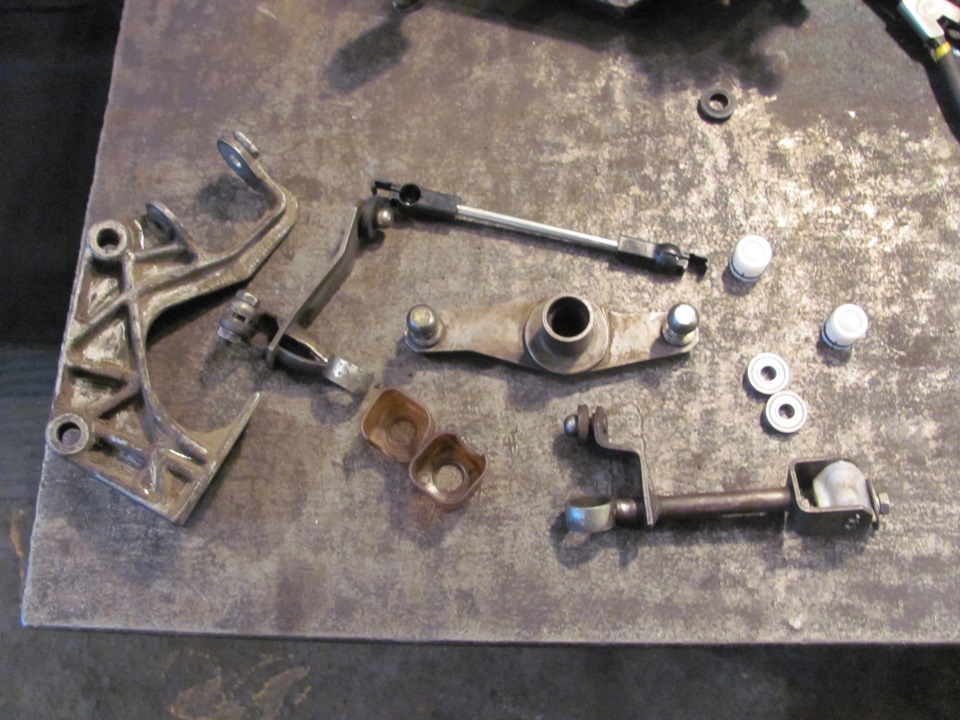

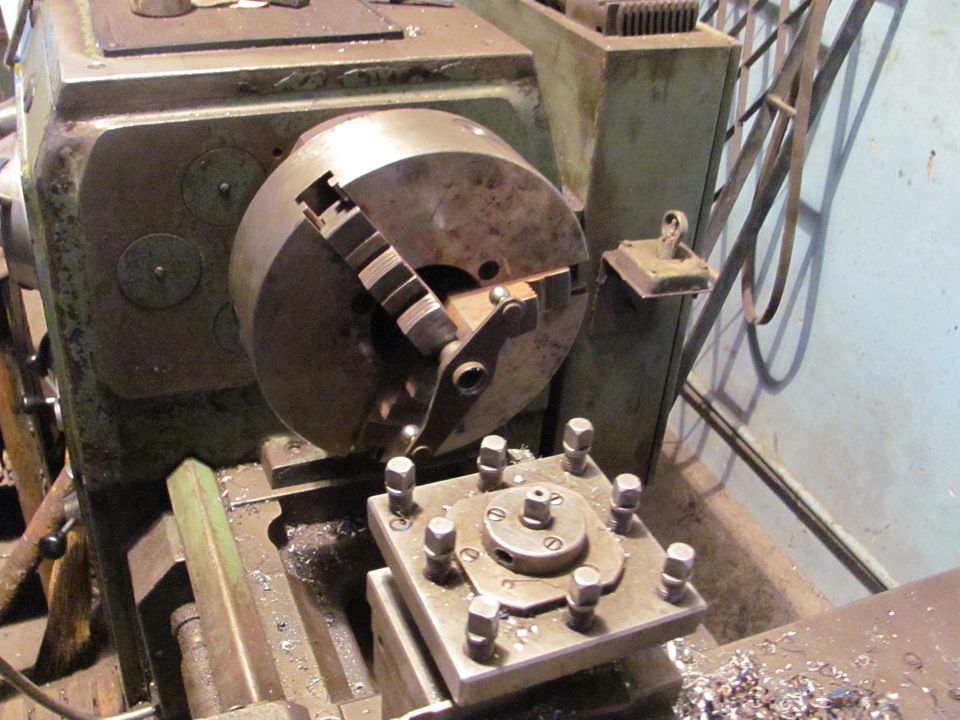

Розбираю обидва вертольоти, з отриманих запчастин вибираю комплектна один вертоліт, паралельно все перемиваю і змащую літолом:Далітокар проточив сам вертоліт під підшипник 24мм (із заводу десь22мм) і задньою бабкою запресували його./p>
У результаті механізм вийшов без люфтів, залишилося тільки виточитинову вісь, щоб люфтів не було зовсім
Коментарі16
а стандартна вісь влазить у підшипник?
Влазить. тільки рідна вісь трохи люфтит в підшипнику. Але багато хто не морочиться, і залишають стару оську
Значить потрібно лише під зовнішній діаметр розточити…
і скільки таке диво буде коштувати, якщо мені його зробите? відповідь на [email protected]
є такі готові вироби у продажу, бачив у магазині, буду повз проїжджати — дізнаюся ціну. Зможу купити і відправити Вам. Повторно робити для продажу бажання особливо нема, одна справа поколупатися вечір у гаражі та заощадити для себе 200 грн, а інша за...
Круто вдарили по німецьких інженерах ))) у цього модернізованого вузла є маленький нюанс, після 1-2 року експлуатації вісь приростає до підшипників, і тоді заміна реальна тільки з кронштейном. Сподіваюся комент буде корисним, щоб уникнути подальшого )
ну і цей ньюанс ми врахували ) подивимося як на практиці буде, а в теорії має бути та.к Вісь не рідна буде. до підшипників, ми крутимо болт, і він крутиться разом з внутрішньою обоймою, але по різьбленню. — то це теж невелика проблема, на другому гел...
Робив так само тільки ще й укорочував її) потрібно теж напевно виточити нову вісь бо люфтит трохи.
вкорочувати не став, хід куліси влаштовує
просто з укороченою (не дико) зручніше)
Так ти два підшипники встановив чи один?
два. у звіті є фотки з двох сторін. тому не став уточнювати
Все вже побачив
А вісь теж нову робив, на якій сидять підшипники?
ще ні, але буду робити. Буде в'язати так - різьба М8, потім вісь 9 з сотками, далі 10мм і приварена гайка. Якщо дивитися останню фотку - в самому низу буде гайка М8. Ось дев'ятка для підшипників, а 10 - верхній отвір (де розгортка стоїть)
Зрозумів, дякую.
