Адаптер спідометра
Вважаю, буде цікаво всім, у кого електронний спідометр, або тим, хто планує його встановити. Проблема не у вимірі швидкості (тутплюс-мінус 5% мало кого хвилюють), а в показання одометра Завждихочеться знати пройдений шлях точніше Хоча б для визначення витратибензину.
Моя проблема виросла з комплектування:
Спідометр – Газ 31
Коробка – ЗАЗ968
Привід спідометра (на датчику Холла) шестиімпульсний
Шини — 14"\165\70

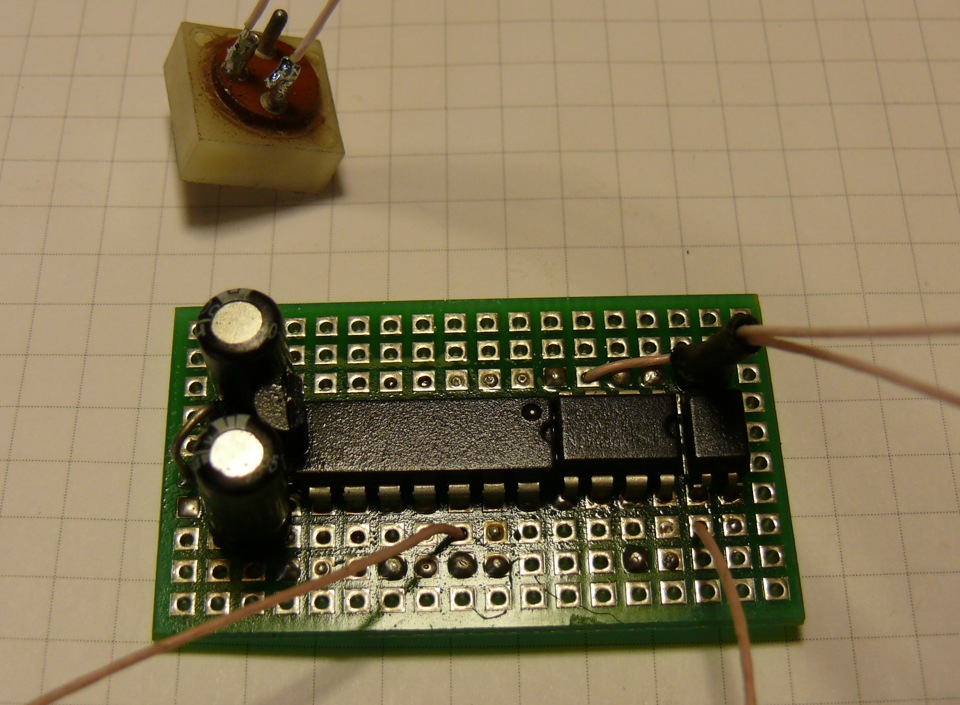

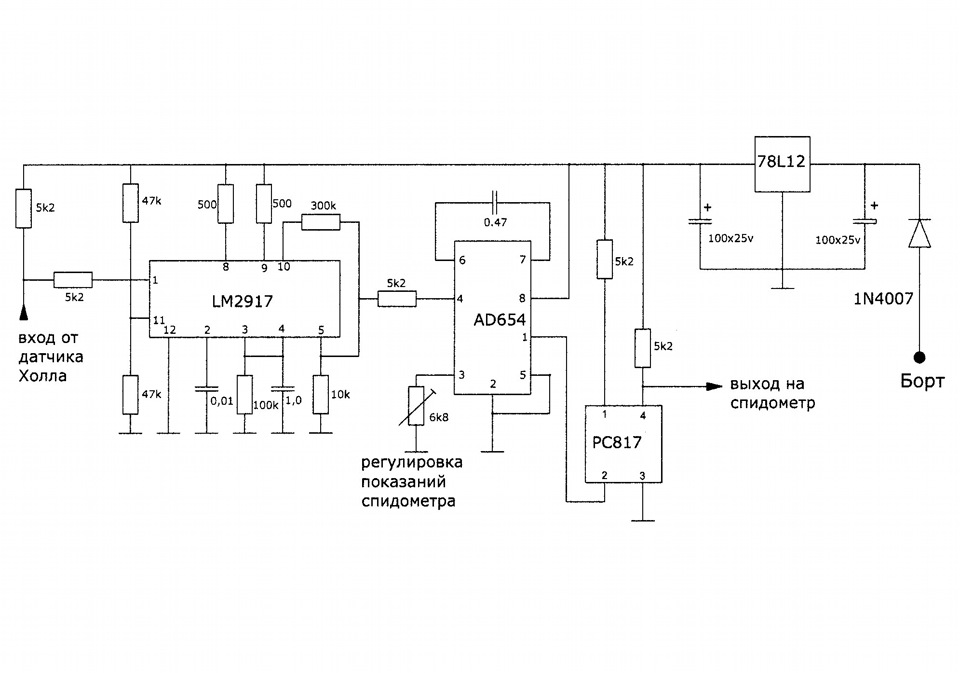

Коли це все звелося разом, то коефіцієнт поправки виявився 1, 47.Зрозуміло, що їздити з такими свідченнями не дуже зручно, авикористовувати навігатор не солідно. Можна було б пошукатидев'ятиімпульсний привід (теоретично вони є), але він не вирішивпроблему радикально. Поблукав інетом, знайшов відповідну схему, алесиру, чисто теоретичну. Доопрацював її, підключив, і тепер маюможливість налаштовувати свої прилади з високою точністю.
На відео ел.Двигун імітує вихід коробки передач. Підстроювальнимрезистором я змінюю коефіцієнт множення частоти від приводуспідометра.
Коментарі19
ПривітСкажіть Чи працюватиме цей пристрій при свапі JZ у волгу
Сигнал спідометра знімається з коробки.
у мене з цими мікрохами так і не завелося. (((
Ну, це закон Мерфі! Добивай!
під рукою пацієнтів немає, всі крутяться, крутяться ))) та й вхід - індуктивний датчик, але це подолав установкою лм358, і на виході теж непонятки - ОК/ОІ не працюють - треба зловити одного місцевого і йому резистор підтяжки встромити.
а можна з'єднання на схемі розставити?!
А на скільки можна зрушувати параметри резисторів, а то ось наприклад 5,2 кім не знайшов. Але є 4,7 5,1. Зрозуміло, що 5.1 ближче, але ось чи правильно. І в який бік краще рухатися ? І ще - яка приладова панель від ГАЗ 31 краще російська чи прибалтійська?
5,1к враховуючи розкид параметрів резисторів недалеко від 5,2к пішов. ІМХО, можна ставити.

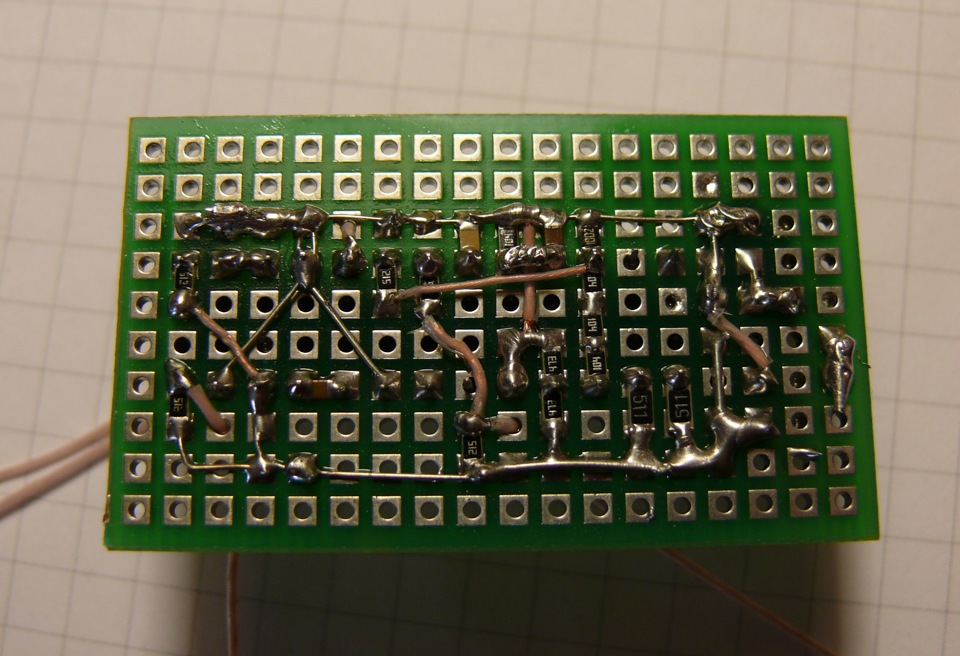

Анатолію! А схему підстроювання спідометра паяли безкорпусними деталями для зменшення розмірів? Чи були якісь інші міркування?
Розміри. Та й звичніше.
Анатолій! Доброго часу доби! Хотів запитати про вашу панель приладів. Ви я так зрозумів тільки циферблати приладів порізали і винесли нагору, а всю електроніку залишили під панеллю. Або якось інакше? Якщо можна трохи подробнее про це питання , і трох...
Всю електроніку вдалося запхнути всередину приладів. Фото тоді не робив, а зараз виймати прилади… вибач.
Я правильно зрозумів GTO у Львові, Pegass у Кіровограді? )
Все в Кіровограді) Там ще третя, потім додам) Незабаром журнал з GTO оновлю, думаю багато чого нового покажу) Подобається як Ви творчо підійшли до створення машини!)
Дякую. Чекаю новенького!
Дякую, давно вже шукав!)
На здоров'я! Мені ця штука самому дуже подобається. Ніяк не награюся. Скоріше б весна!
Ех, завжди заздрив тим хто нишпорить в електроніці!) Цікава дуже тема, але дивна для мене…
Нічого розумного. Адже я теж тільки МАІ закінчив.
