Вже була заводська проводка, все підключив і на якийсь час залишивїх так би мовити для краси... Довго руки не доходили до підключенняі нарешті вирішив уже підключити. Видно на підрульовому перемикачіє поворотна кнопка без фіксації яка включає задній протитуманнийліхтар, який мені не потрібен і я вирішив зробити включення відцієї кнопки.Коли знайшов схему зрозумів що не такт все і просто, для протитуманок потрібно фіксоване положення, а кнопка то безфіксації. Вирішив зробити на мікропроцесорі управління реле, алепотім натрапив на тригерне реле толі ваз толі Lanos.
Реле має 5 контактів:
E - керуючий вхід (потрібно подавати -)
15 - живлення реле +12В (для уникнення розряду акумулятора потрібнобрати від запалення)
31 - мінус живлення (-)
Власне суть його така:один раз натиснули кнопку реле замкнулося.вдруге розімкнулося.

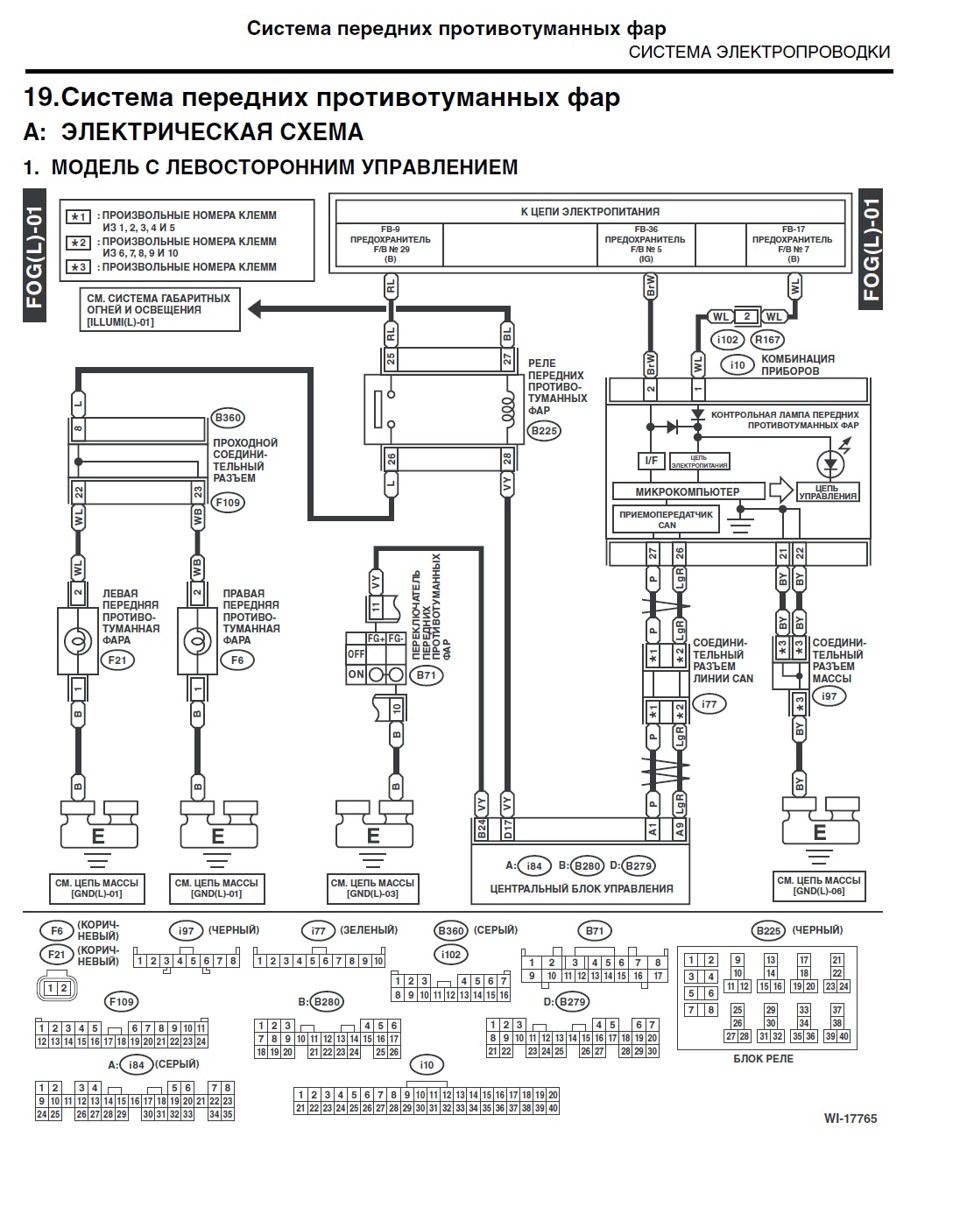

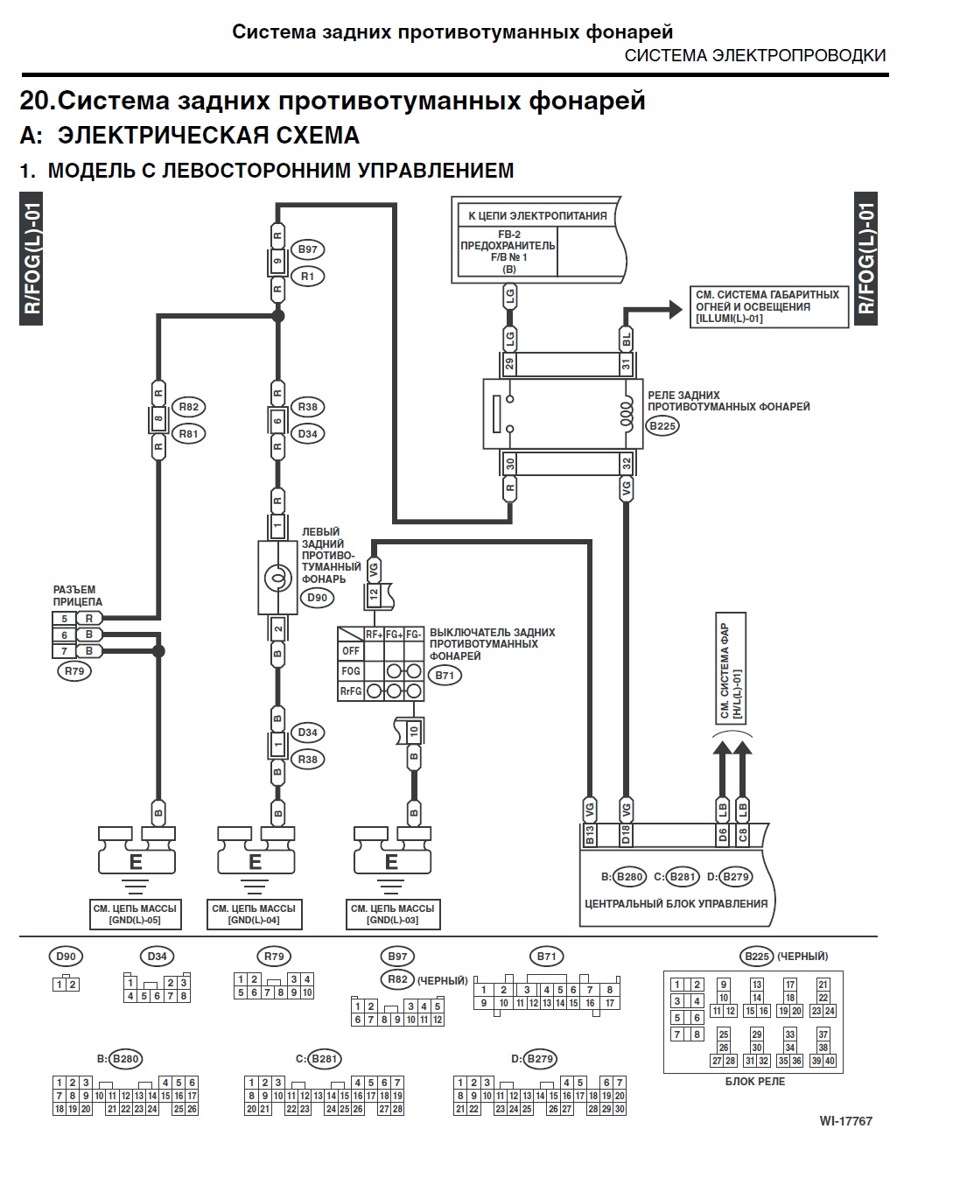

Знайти тямущий опис на форик мені так і не вдалося, тому я взяв зімпрези. Знайшов схеми підключень протитуманок:Власне як видно насхемі за включення передніх протитуманок відповідають клеми 10 і 11роз'єму B71, а за включення задніх клеми 10 і 12. Сигнал призамиканні даних контактів обробляє центральний блок управлінь, якийзапалює лампочку на панелі приладів і включає відповідне реле вблоці реле. Задум такий — кнопкою без фіксації ми керуємо тригернимреле, яке замикатиме нам 10 і 11 контактів.
Схема підключення у мене така:живлення реле я простягнув провід відмагнітоли (живлення відключається при вимкненні запалювання). Масуя взяв з гнізда B71 ( врізався у провід що іде до клеми 10). Провідщо йде з клеми 12 гнізда B71 я перекусив та підключив на керуючийвхід реле (E). На клему реле 30 я подав мінус, який взяв із клеми31 реле. Провід що йде з клеми 11 роз'єму B71 я перекусив тапідключив на вхід реле 87.
Після всього вище сказаного з блоку реле я витягнув реле, якекомутує задній протитуманний ліхтар і вставив його в роз'єм, якийвідповідає за передні протитуманки.
У результаті передні протиртуманки включаються за допомогоюнефіксованої поворотної кнопки на підрульовому перемикачі, напанелі приладів загоряється лампочка передніх ПТФ АЛЕ! привключенні запалювання та ближніх фар на панелі приладів автоматичнозагоряється індикатор задніх протитуанок(( В принципі не критичнотільки на очі тисне. Поки думатиму і як вирішу питання відразувідпишуся, якщо є пропозиція як виправити пишіть, буду дужерадий)
< /p>
--------------------------------------------------------------///////////////////////////////////////////---------------------------------------------------------------
----------------------------------------------------------////////////////////////////////////////////-----------------------------------------------------------
Так як і обіцяв, пишу що я з'ясував Наскільки я зрозумів блокуправління відстежує відсутність або поломку реле через вимірюванняопору котушки Якщо опір реле заднього протитуманного ліхтаря більшеабо прагне до кіломів то загоряється лампочка задніх ПТФ наприладовій панелі (не розумію чому не горіла лампа передніх ПТФ, оскільки їх реле спочатку не було, можливо в ЦБУ захищений такийалгоритм). Лікування лампи задніх ПТФ, що постійно горить, полягаєв установці реле в гніздо. Знайти заводське реле
так і не вдалося, але знайшов вітчизняний аналог:реле ВАЗ98.3747-111 за 30 грн.
Запчасти на фото:983747111< Так як тепер є реле задніх ПТФ явирішив зробити кнопку включення задніх ПТФ прихованої підкришкоюзапобіжників салону, а раптом їхатиму де-небудь за містом в туман... Відкрив кришку і включив їх…че реле буде без діла висіти)) Усхему додалася кнопка без фіксації для задніх ПТФ:Всі скруткипроводів пропаяні і ізольовані.
Через нестачу ізоляції довелося скріплювати дроти в джгутхомутами.
Для додаткової кнопки задніх ПТФ залишив провід із запасом щобвивести точно під кришку запобіжників

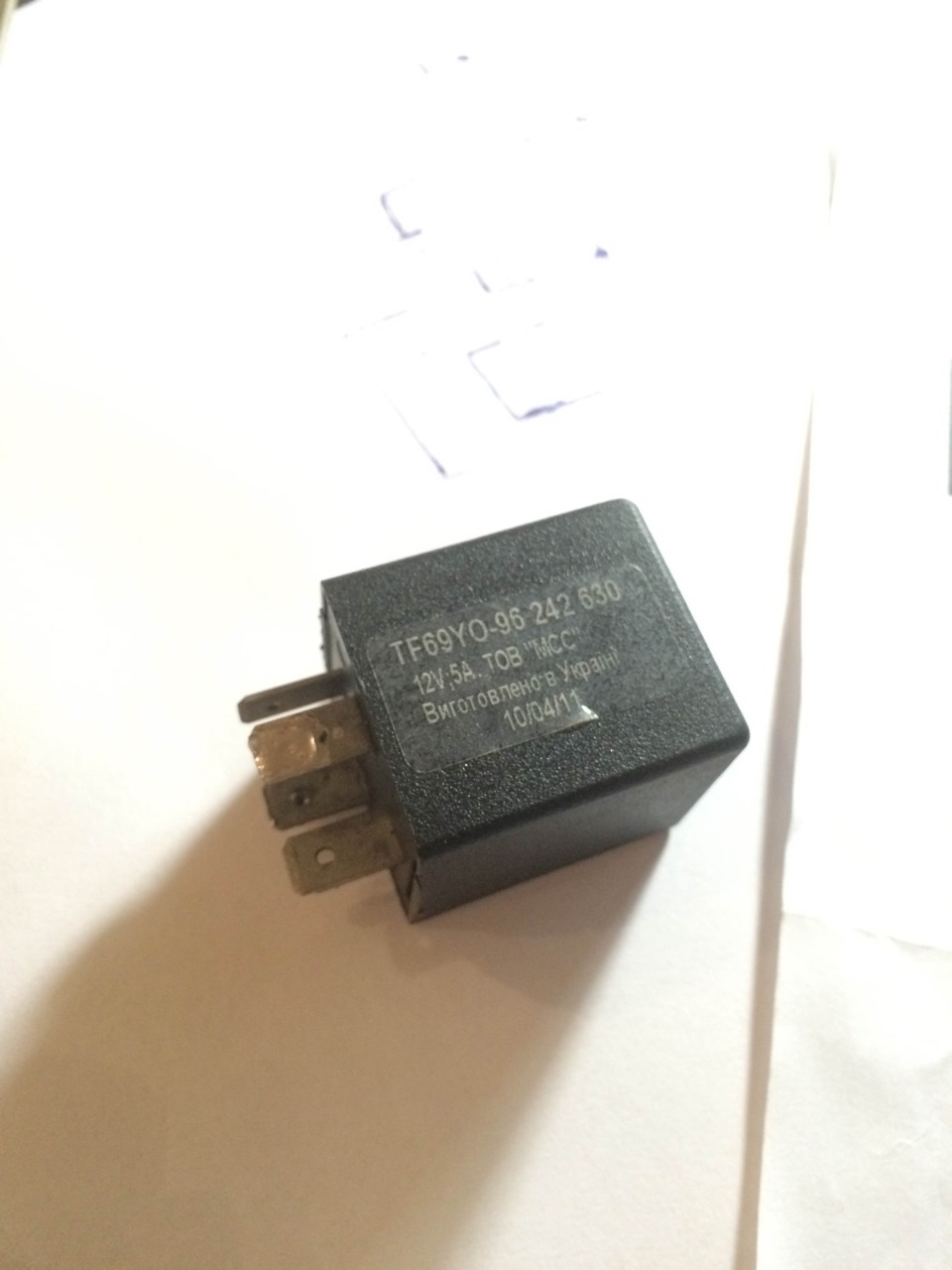

Вставив у роз'єм реле задніх ПТФ реле ВАЗ 98.3747-111 (чорне). Релемало вушка які довелося зрізати канцелярським ножем. Ну і власнесама додаткова кнопка для включення задніх ПТФ.
Резюмуємо:Тепер включення передніх ПТФ здійснюється поворотноюкнопкою без фіксації на підрульовому перемикачі, а включення задніхПТФ додатковою кнопкою виведеною прямо під кришкоюзапобіжників.
Коментарі19
Добрий день. Підкажіть будь ласка номерок хромованого кільця навколо ПТФ
Я правильно зрозумів, що якщо куплю ось такий стакан baza.drom.ru/vladivostok/…r-pravoe-g1146794945.html то закріпивши в нього нерідну туманку зможу все це прикріпити штатним чином до бампера? Дякую!
Так, схожі ... я туманки вже зі склянками брав ... Те, що склянки в бамбер закріпиш це точно!))

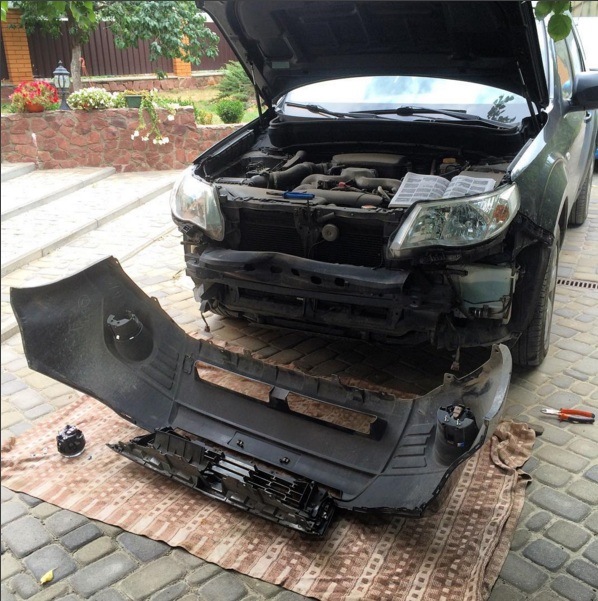

Навіть на фотці у мене( де бампер знято) видно, що кріплення такі ж
