Контролер стоп-сигналу з G-сенсором на базі Arduino в CR-V 3

Тема світлодіодного центрального стопа вимагала свого розвитку.Раніше вставив туди світлодіоди. Найочевиднішим здалося наповнитийого функцією «миготіння».
Цю задачу «колеги» вирішують по- різному.
1. Додають у ланцюг «переривник". І блимає весь час. Це просто, алецілком очевидно, що це може «напружувати» сусідів по дорозі, змушених спостерігати «миготіння». Технічно вирішується різними.Пристроями Ось, наприклад, китайський контролер
2. Використовують пристрій з вбудованим датчиком прискоренняАлгоритм роботи:блимати тільки при значних прискореннях Тут вже єваріанти:є різні рішення.

Якби завдання стояло в швидкому результаті – купив би друге іпоставив готове і відпрацьоване рішення, але я пішов іншим шляхом, хотілося спробувати «що це таке Arduino і що з нього можна зробити… Для складання такого пристрою знадобилося:1. Контролер ArduinoДосить найпростішого, головне – щоб був вбудований завантажувач (дізнатися можна за наявності роз'єму для кабелю micro USB. (8$);
2. Акселерометр та гіроскоп MPU-6050 модуль (2$);
3. Твердотельне реле або транзистор (модуль з транзистором MOSFETIRF520 або транзистор MOSFET IRF520 і монтажна плата) (1$);
4. Корпус для розміщення (я використав від старої автосигналізації);
5. Провід, роз'єм – на розсуд.

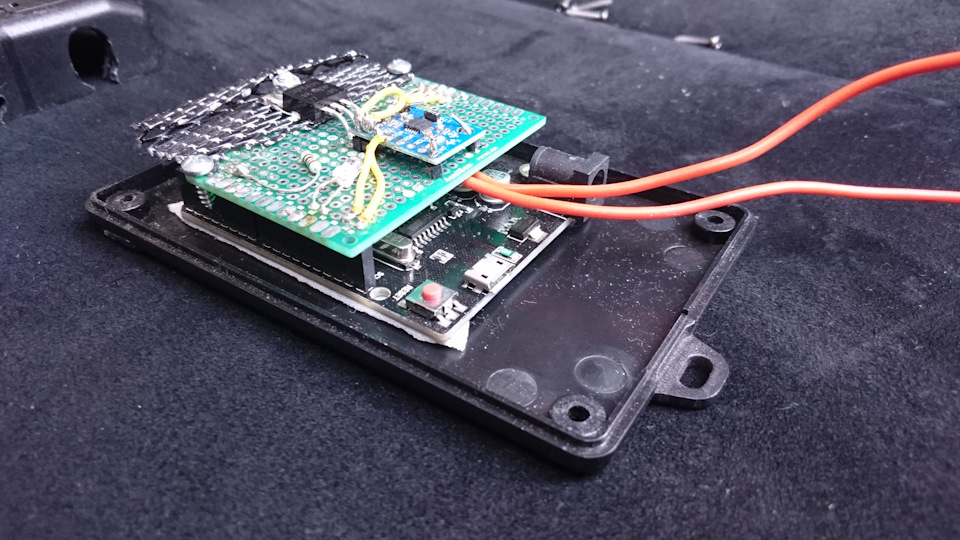

Акселерометр і транзистор розмістив на монтажній платі – зробиввисновки, щоб вони відповідали точкам підключення до платиArduino.

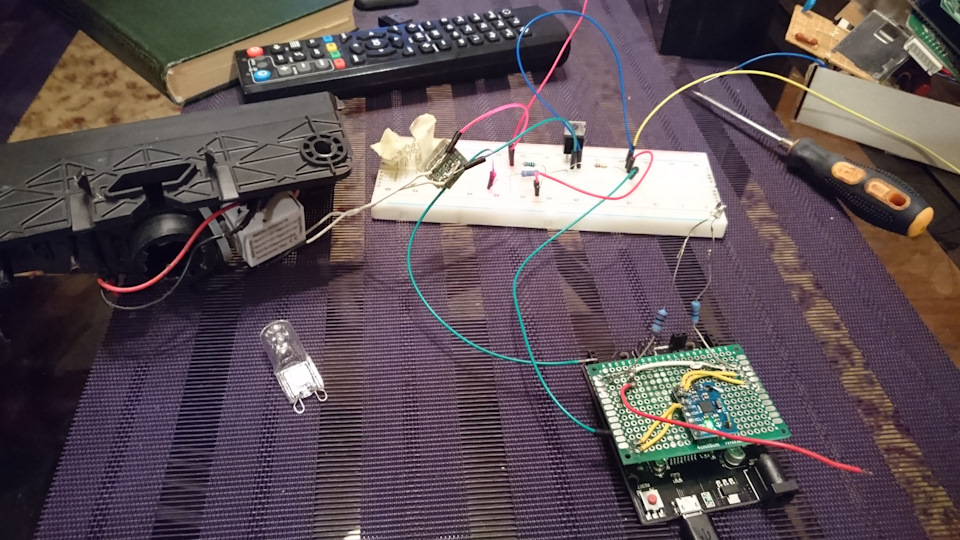

Зібрав і протестував.
< /Ардуїнка живиться напругою 9…12 Вольт з припущенням 6…20.Тобто. Живлення від мережі автомобіля цілком допустиме. А осьакселерометр живиться від 5 вольт. Тому його запитую через ардуїнку (там є відповідний роз'єм для живлення пристроїв.
Сама ардуїнка запускається через кілька секунд після подачінапруги. Тому її живити від стоп-сигналу не логічно - підчепився доживлення розетки в багажнику - т.Д. Е. Запускається при включеннізапалювання.
Особливість обраного транзистора (так вийшло) - що він керує "мінусом". Тобто на стоп сигнал приходить "плюс" як звичайно. А осьврізаюсь я в провід" маси», що йде на ліхтар.
Програмно заклав алгоритм:
За замовчуванням «стоп» запитується з рівнем 60% (шИМмодуляція);
Якщо прискорення більше певної межі - стоп працює в режимі«строб».
Параметри підбирав досвідченим шляхом.
Взагалі написання скетчу (програми для ардуїни) виявилосянескладним.

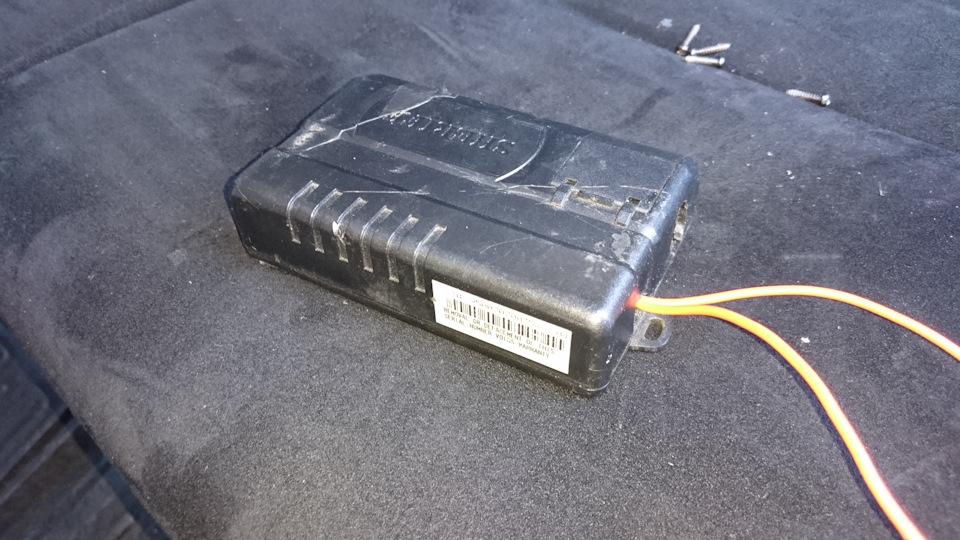

Розмістив блок у багажнику під знімним поліком. Якщо щось зручнийдоступ для перепрограмування.
У результаті доробкою задоволений. Повозився з ардуїнкою , додавфункцію центральному стоп-сигналу.
