Установка КАМЕРИ заднього виду)) Етап 1

/**/
Ось, знайшов час зайнятися встановленням відеокамери задньоговиду…
Установку камери планую виконати своїми силами і в 5 етапів.
Чому так «розтягую» процес? »
Робота забирає будні, а вихідні хочеться по максимуму присвятитидружині і лапочці-дочці)))<

Отже, ось ці 5 етапів:
— прокладка мабелька від магнітолки до місцявстановлення камери;
— демонтаж бампера та задніх ліхтарів;
— встановлення самої камери;
— підключення + налагодження;
— монтаж бампера та задніх ліхтарів.

*при демонтажі бампера будуть встановлені датчики парктроніка, щобуде окремо описано в БЖ))))

>

Отже, ЕТАП 1.
Зображення з камери буде подаватися на дисплей магнітоли PROLOGYDVS-1120 автоматично, при включенні передачі заднього ходу.

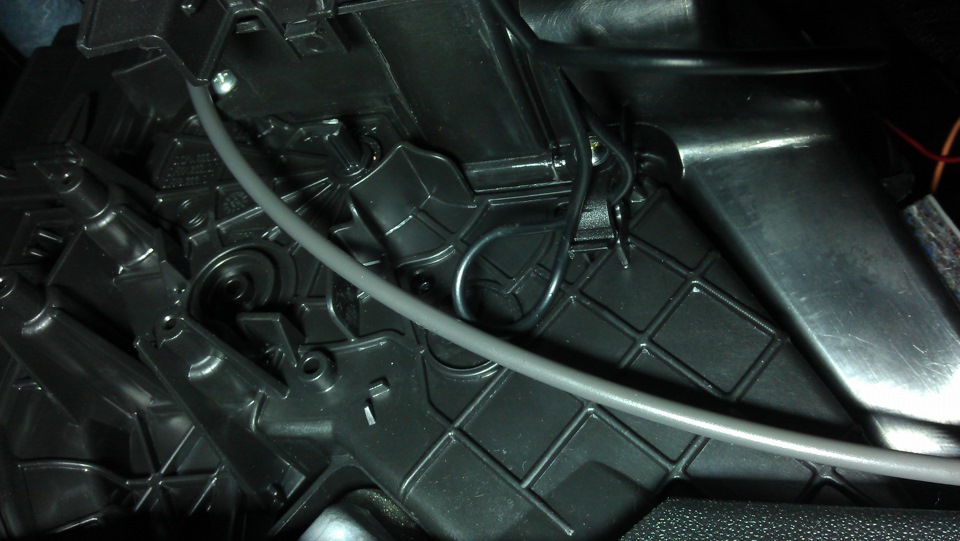

< Роботу почав з підключення кабелю до магнітоли.

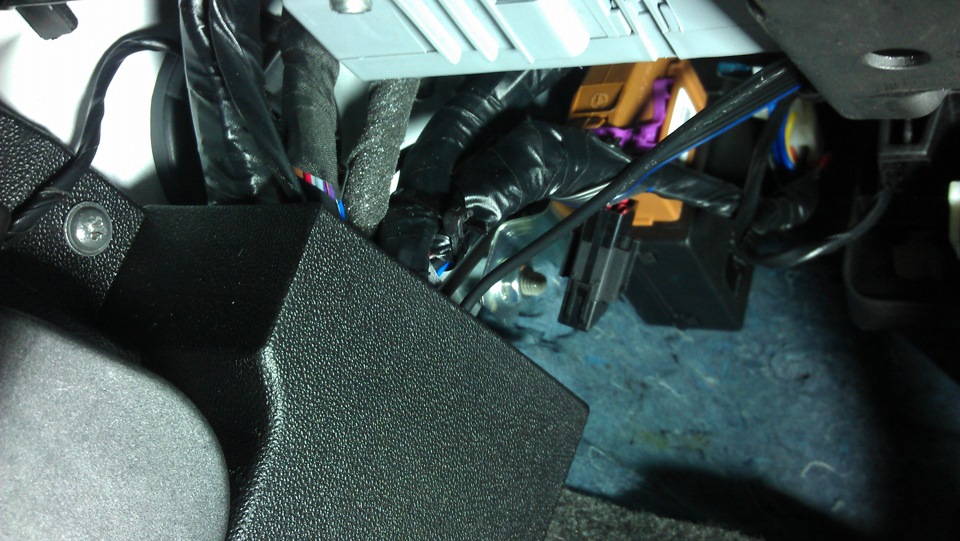

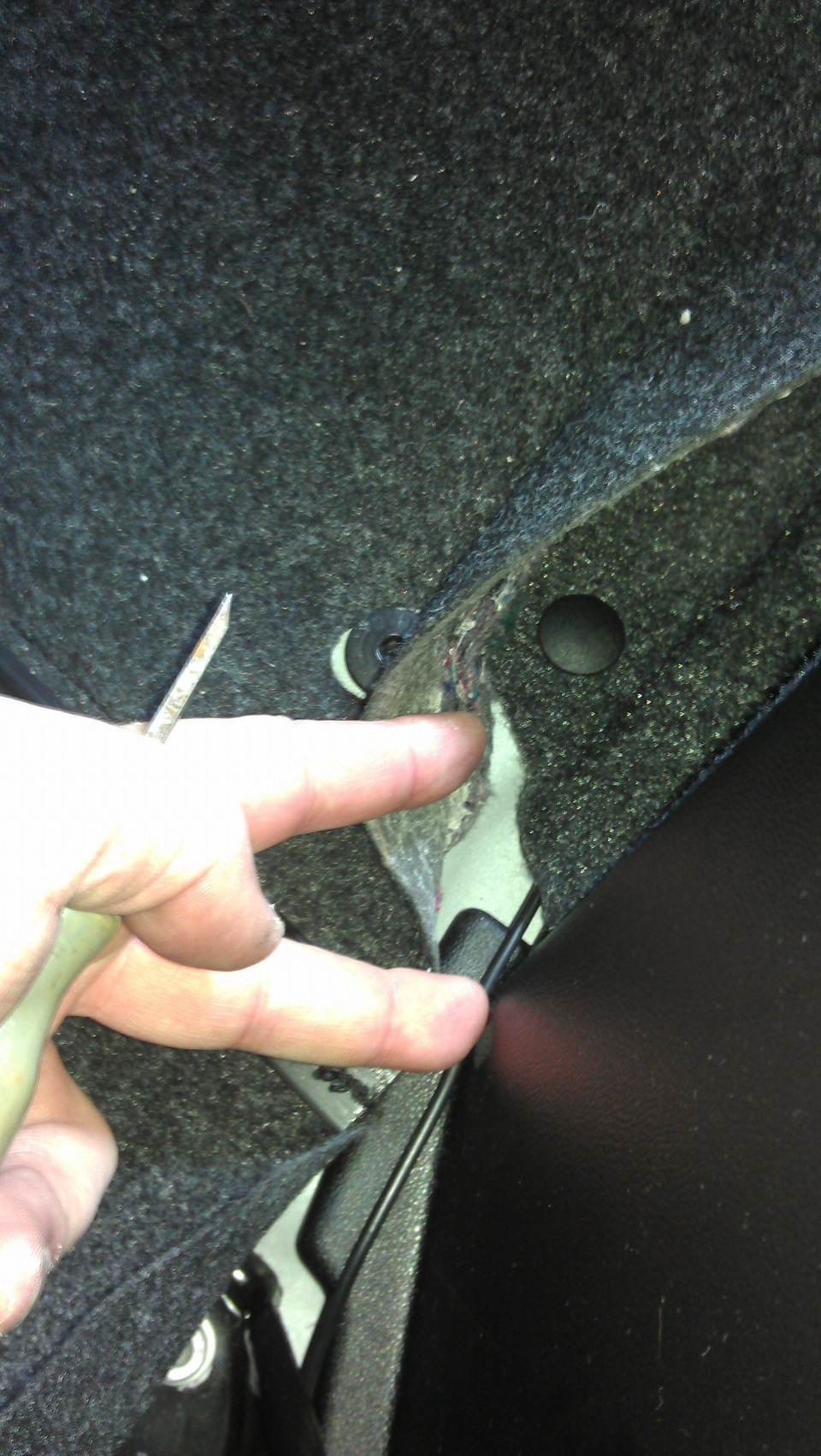

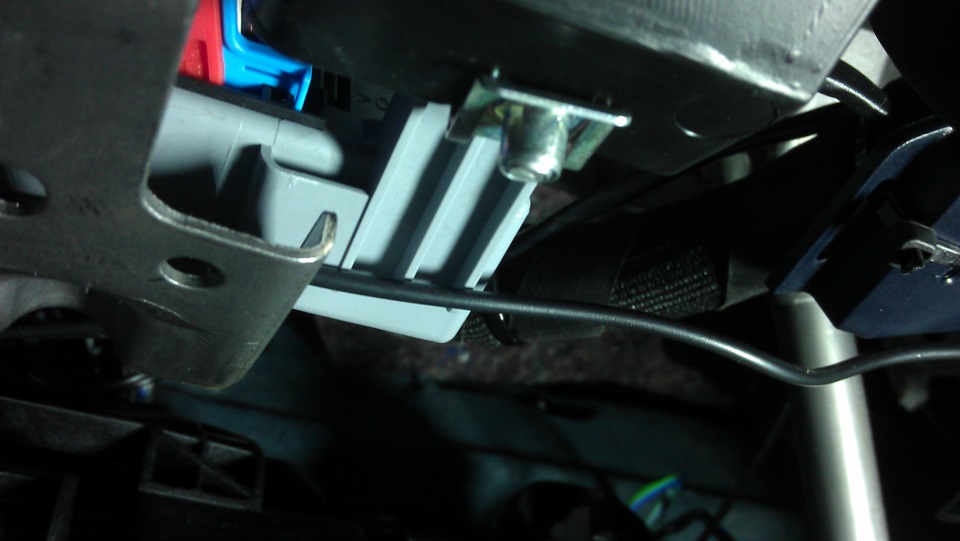

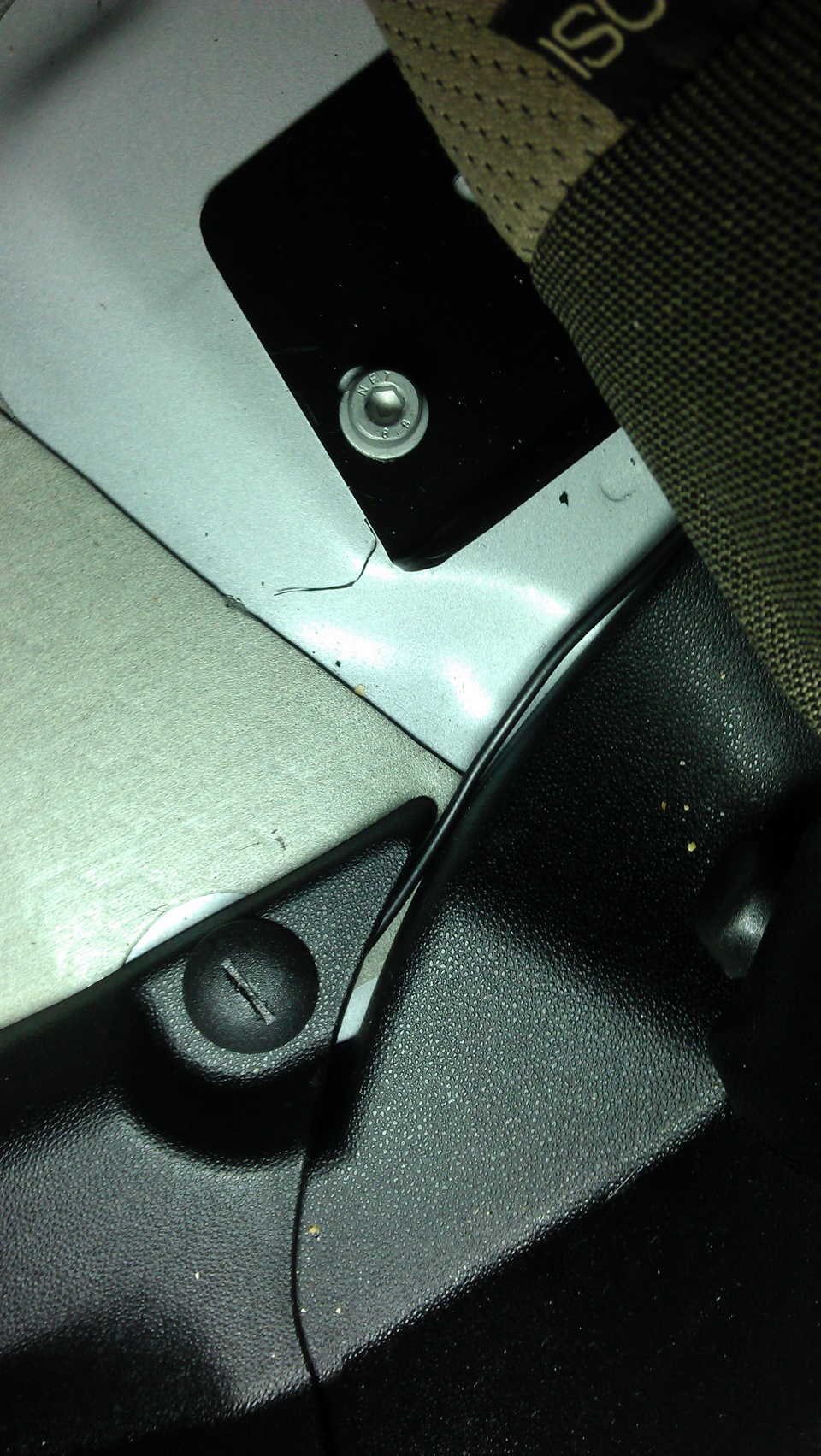

На кабелі зображення (жовтий тюльпан) є маленький дротик живлення (червоний "+"), який необхідно підключити до автомагнітола длятого, щоб зображення АВТОМАТИЧНО відображалося на екрані. З іншогобоку також є червоний "+", який підключається до контакту "+" лампизаднього ходу. До камери доводиться живлення також від лампизаднього ходу. Кабель проклав під кермовою колонкою і завів підпластикові пороги з боку водія, т.К. З цього боку підходитьосновний пучок кабелів до задніх ліхтарів. Там же виведений кабельна корпус. Вивів провід у багажник під бічну обшивку до ліхтаря і, як наслідок, до бампера. Але ще встиг завести кабель всерединубампера, т.К. Його доведеться знімати і для встановлення камеритеж. Але, це вже наступний етап встановлення…
