ГУ - 2 частина. Установка камери заднього виду і дрібниць

Сьогодні видався відповідний день і я вирішив приділити половинуцього дня на копання в машині та встановлення допів до новоїмагнітолі на андроїді. (перша частина про встановлення самоїмагнітоли).

Перед тим, як що-небудь робити, я ґрунтовно погуглив і подививсязаписи в БЖ інших власників прадо. 1. Камера з двома тюльпанами -червоним і жовтим;
2. Подовжувач для камери, з однієї сторони вхід тюльпанів камери тадроти для ліхтаря заднього ходу, а з іншого боку, вхід у магнітолута провід на активатор відео;

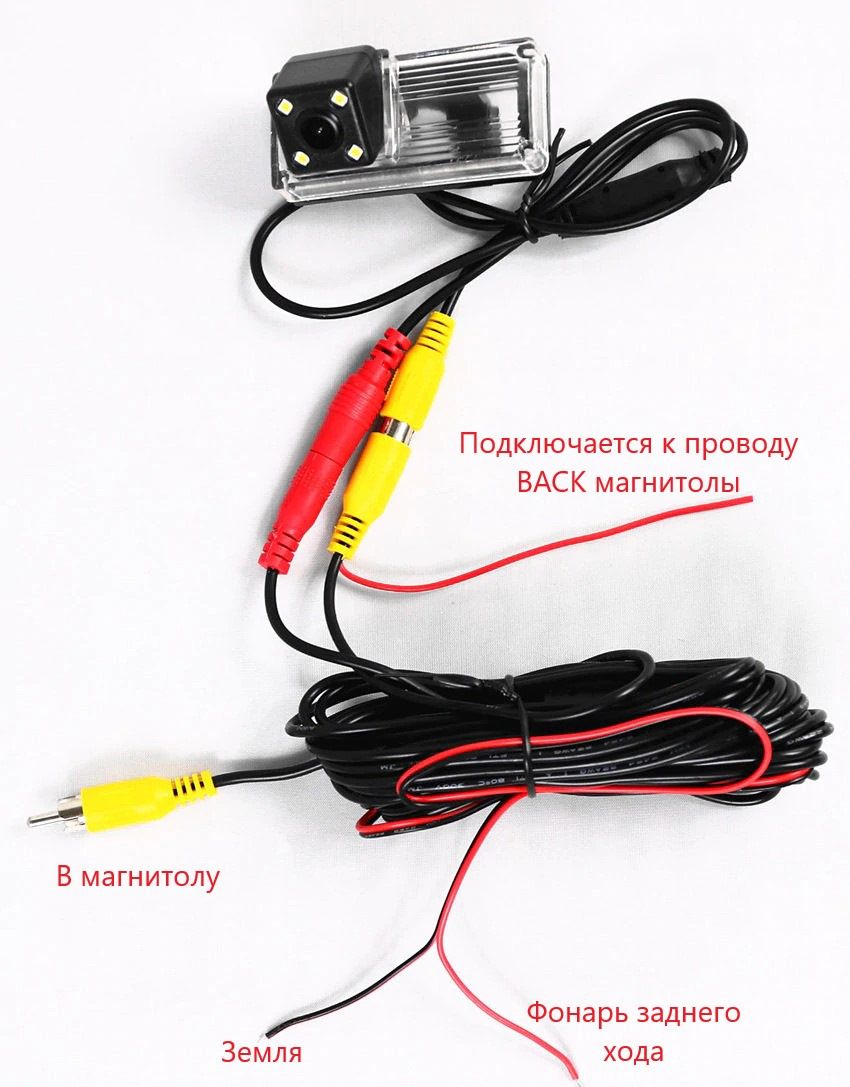

Камера з проводкою, фото з сайту продавця

<
.)

Так як магнітолу я вкорячив а схему підключення не подивився і несфотографував, довелося відкрутити 4 саморізи і зняти блокбортового комп'ютера, щоб знову подивитися на схему.

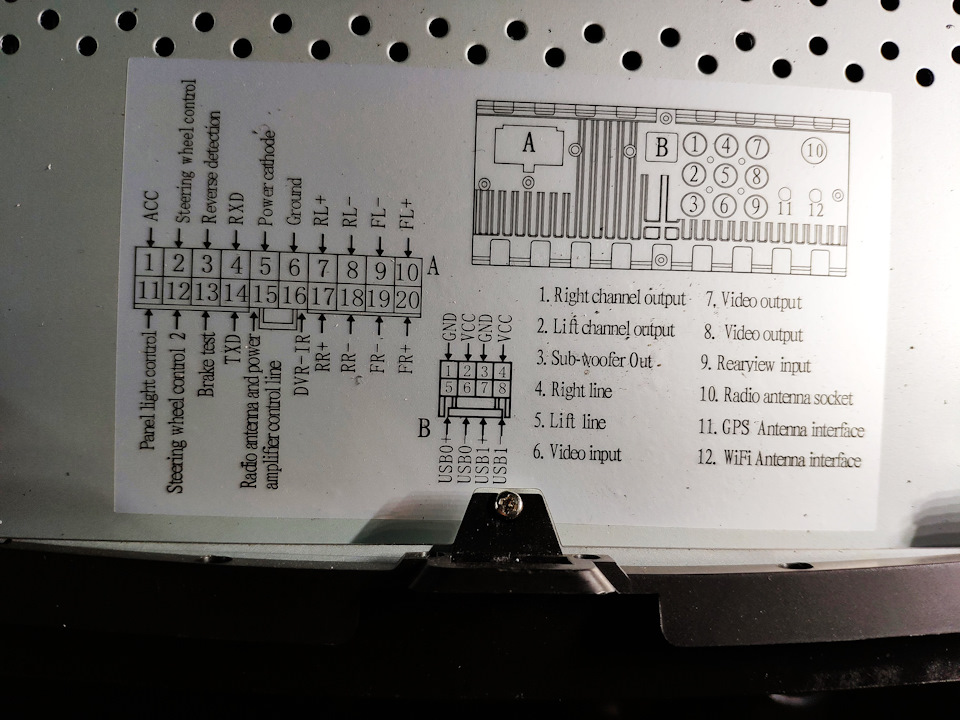

Схему підключення наклеїли на саму магнітолу.

На моїй магнітолі, можна виявити кілька входів у яких згадуєтьсяслово "Video":
6. Video input
7. Video output

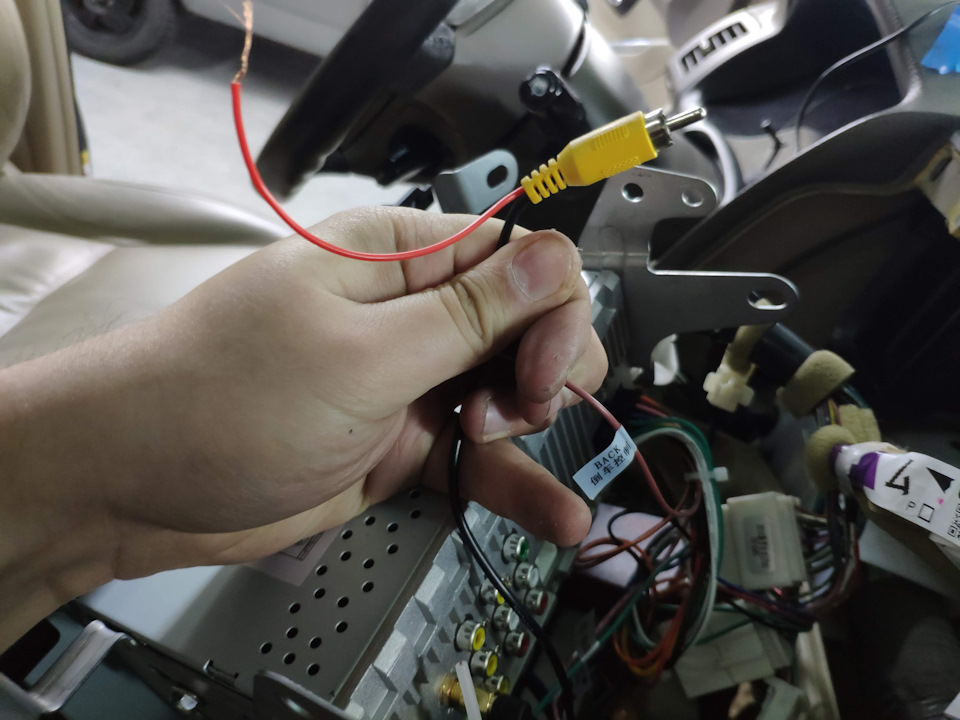

8. Video output Мені знайомо, що Input - вхід, Output - вихід. І япам'ятаю, що замовляв магнітолу що б у неї було два тюльпани навиведення відео, так як у мене в планах є купити підголівники змоніторами і крутити дітям ззаду мультики (оскільки дивитися впередню консоль їм не зручно, доводиться сильно злазити з крісел аце не безпечно). Ну, встромив я в 6 роз'єм де Video Input і нічогоне сталося. Камеру я запитав від акумулятора що завжди працювала.Ну, я звичайно ж перетикав цей тюльпан скрізь, де міг і зновунічого не сталося. Пробігся руками двома єдиними додатками, якімогли показувати відео — TV і Recorder. І спрацювало лише з ТБякраз у 6 вході. А це не те що мені потрібно, мені б від задньогоходу активацію. У процесі я задумався над тим, навіщо мені потрібенпровід, який іде з жовтим тюльпаном. Почав тикати його на ті дроти, які залишилися зайвими і надкушеними від магнітоли. Включившизадній хід, методом тику було визначено, що магнітола переходить напоказ відео при підключенні дроту до коричневого дроту з наклейкоюBACK (зад). Але відео сигналу звичайно ж не було, адже чого йомубути якщо провід включений у 6 роз'єм для відео. Далі, згадавши щоє ще 9. Rearview input (задній вид вхід) тицьнув я тюльпан туди ікамера запрацювала. Тут картинка склалася! Далі, швидко було знятоправу фару і знайдено плюс від лампи заднього ходу і в ще незібраному стані я все перевірив знову. Працювало чудово. Настав часкурочити салон і тягнути дроти як треба.

Так як двері у мене відкриваються направо, і кріплення дверейправоруч то тягнути потрібно тудою, прямо через штатну гофру.

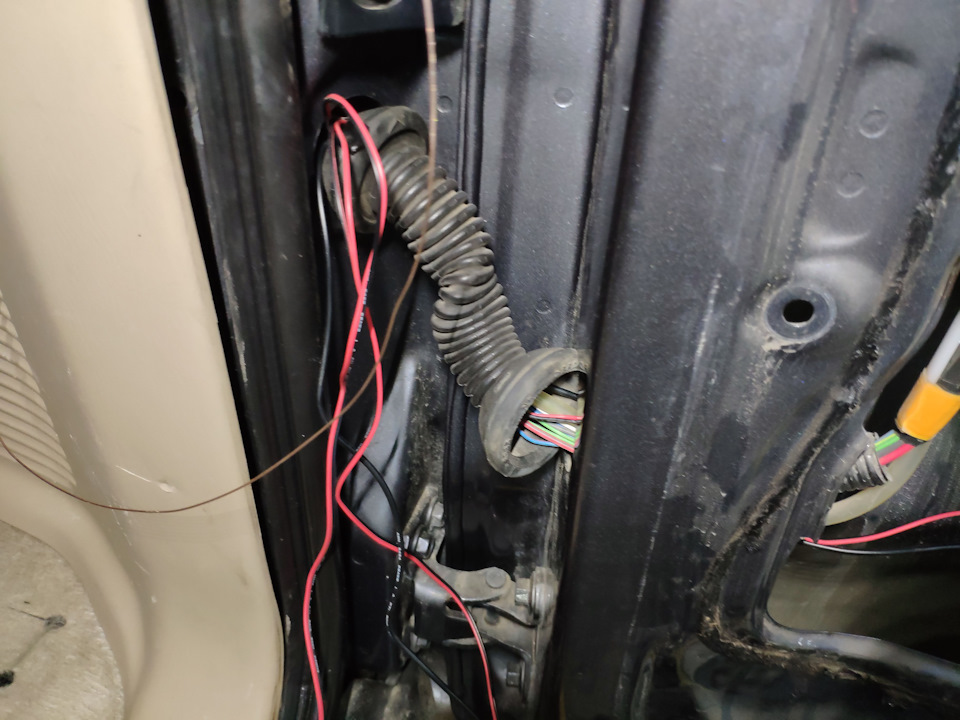

Штатна гофра куди тягнувся провід камери

Бо гофра, що входить у салон, надто добре скручена і товстийтюльпан туди не пролазить, довелося ножиком прорізати її у кінця, що входить у салон і протягнути провід туди. А місце зрізу потімзакласти ізолентою. Далі тягнув провід правою картою багажника.Зняти не вдалося, заважав механізм установки третього ряду. Упринципі, її знімати був і сильної потреби. Достатньо буловідокремити верхню частину від кліпс і протягнути провід по верху, а потім завести його в низ і натягнути. Права карта багажника Далі, зняв накладку біля задньої двері які схожі на сходинку. На ній двізаглушки а під ними два болти на 10. Відібрав від кліпси обидвапороги, передній і задній і простяг під порогами.

Тонелі порогів зі штатною проводкою Дотягнув до пасажира. Знявбардачок, відігнув накладку стійки дверей і простягнув провід аж домагнітоли. Напрочуд, китайці так чітко відміряли провід подовжувачакамери, що дотягнувши до магнітоли в мене залишилося ще близько 20сантиметрів дроту. Був радий, що не довелося його мотати і десьпучком ховати під консоллю.

Заново все протестував, все працювало і почав збирати задок.
Зібравши задок, я видихнув і взявся доробляти решту атрибутики, якайшла в комплекті з магнітолою:
1. GPS Антена
2. Виносний мікрофон
3. USB подовжувач на два входи Це вже було просто. Зняв праву таліву накладку стійки яка з ручками. Спочатку зняв по дві заглушкина ручках і відкрутив по два болти на 10. Далі, вони самі легкознялися і не потрібно було нічого смикати. За допомогою дротупростягнув її через тонель і витяг мікрофон через ліву сторону підкермом і закріпив його в самому верхньому лівому кутку, біля себе, щоб краще було чути.
GPS антену тягнув праворуч, над бардачком. Закріпив її в правомунижньому кутку лобового скла, щоб не смітити свою ліву сторону івона не заважала постійно оку. Для зручності протягування проводівзнімав бічні сопла обдування. Спочатку не зрозумів чому вони незнімаються, потім додумався що треба зняти декоративні накладки іпід ними є болт на 10. Виходить, що верх на кліпсах і низ на болті.Зі знятими соплами, тяглося легше. Відразу вирішив перевіритимікрофон, зателефонував дружині і кажу - "а як ти мене чуєш? ", нащо отримують відповідь "та нормально, а що? ". Такої відповіді менібуло достатньо :) Це означало що мікрофон досить якісний щоб улюдини на іншому кінці дроту не виникало бажання дізнатися з якоговідра ти дзвониш. Антену перевірив через вже встановлений додатокGPS Test. Зловила 13 супутників і одразу ж підключилася до 9 з нихз потужністю 30-45 ГГц (зелений колір шкали). Показано, що точністьвизначення до 6 метрів. Потикав навігатори і вже пізніше поїздив зними і переконався, що моя точка визначається дуже точно інавігація працює без глюків і гальм на будь-якому додатку. Тестувавв iGO Primo, Navitel, Yandex Navigator, Google Maps, Maps.me, HERE, Sygic, Waze. (так, я впорався)) Коли мені треба було поїздити повідрядженнях до Ізраїлю, Фінляндії, Словаччини і мені дуже потрібнобуло добре орієнтуватися в місті і тому я перепробував майже всінавігатори з адекватних які можна було скачати з апп стора. Так, доречі, я зрозумів що немає нічого кращого, ніж Google Maps )))) Але, це тільки якщо є активне інше приєднання, а якщо його немає то длямандрівника на ногах краще Maps.me та як там є каталоги з їжею, аптеками та т.П. А для автомобіля я ще не вирішив :) Фото з якістюроботи камери я звичайно ж не зробив. Так поспішав усе зібрати тазакінчити, що забув сфотати. Сумарно я проторчав із цими справамиблизько 4 годин. Для затравки покажу фотку з сайту продавця.

Приклад роботи камери. Фото із сайту продавця
Звичайно ж, моя камера знімає не так. Сама по собі камера нахиленавниз на кут більше 45 градусів. І ні як її нагнути вище не можнаоскільки він стаціонарна. Тому, знімає вона виключно півтора метриземлі за автомобілем. Але повинен відповісти, що в цьому є плюси —я навіть бачу свій фаркоп. В цілому, я камерою дуже не задоволений, хоча вона коштувала 15.80$ (посилання на камеру). НЕ БЕРІТЬ, ненаступайте на мої граблі. Думаю, що їздити з такою камерою некамільфо. При витрачених 250 $ на магнітолу, дрібниться на камеру ітерпіти цю безобразність, що знімає корму, звичайно ж безглуздо.Прийде пошукати камеру краще, благо її заміна буде легкимзавданням. Достатньо буде зняти обшивку багажника і просто замінитикамеру і вставити дроти в подовжувач, який вже встановлено.
Ось і моя камера. Мірав рулеткою відстані)
