Для підключення адаптера тобі потрібно знайти провід k-line (71 pin). Харчування для адаптера можеш взяти, наприклад, від прикурювача. Хоча якщо збираєшся шити, прикурювач краще не використовувати. Стосовно адаптера - рекомендую Оріон . ru/b/2738430/)

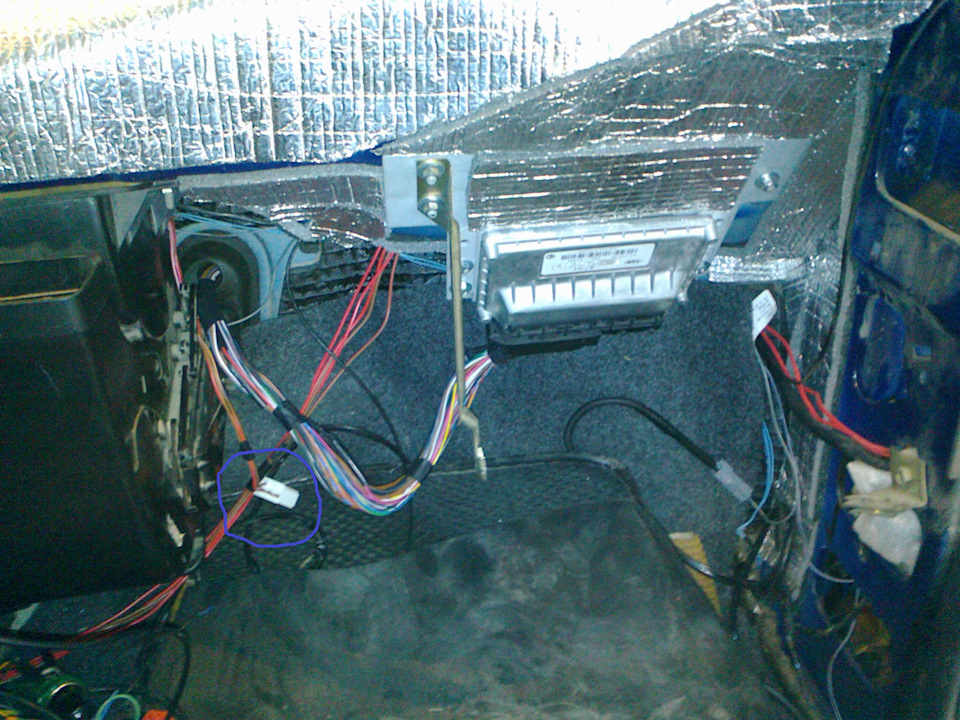

Те, що ти обвів і є діагностичний роз'єм. 12в (у тебе червоний, на фото під моєю писаниною коричневий) - К-лінія (у тебе колір не пам'ятаю ), знайдеш методом виключення і продзвонювання плюсу і маси, на фото під моєю писаниною жовтий)Тобі не потрібні...
Так. Там, начебто, при використанні VAG COM 409.1 USB KKL навіть +12 вольт не нада.Цей адаптер від +5 вольт від USB роз'єму живиться при підключенні до ПК.
Ах ТАК! Молодчина, що поправив, знач думаєш))) Між твоїм роз'ємом і адаптером китайським/фірмовим повинен бути перехідник, який ставили із заводу. На ньому навіть написано 110308 зроблено в Росії. орієнтувався)))Все вірно у твоїм випадку. У колодку н...
Коментарі20
у мене десь лежить рідна кіска під обд2 з колишньої машини.
дякую вже не треба
Для підключення адаптера тобі потрібно знайти провід k-line (71 pin). Харчування для адаптера можеш взяти, наприклад, від прикурювача. Хоча якщо збираєшся шити, прикурювач краще не використовувати. Стосовно адаптера - рекомендую Оріон . ru/b/2738430/)
Візьми порожню колодку і в ній розстав проводки згідно з розпинуванням. Підключатися буде просто простіше.
Проводкам часом не нова із Запоріжжя?
проводка з Одеси
Можна спробувати, але зв'язок встановити, швидше за все, не вийде. Перешкоди, втрата сигналу і т.д.
я зрозумів що краще ноутбук брати
Те, що ти обвів і є діагностичний роз'єм. 12в (у тебе червоний, на фото під моєю писаниною коричневий) - К-лінія (у тебе колір не пам'ятаю ), знайдеш методом виключення і продзвонювання плюсу і маси, на фото під моєю писаниною жовтий)Тобі не потрібні...
а як вибрати VAG COM 409.1 USB KKL те саме, але різні ціни avtopromtehno.prom.ua/p5255940-vag-com-4091.html
Ну … будь-який )Ціна залежить від жадібності бариги DВони всі однакові, майже)))
а масу два коричневі дроти все рівно в якому порядку
Так. Там, начебто, при використанні VAG COM 409.1 USB KKL навіть +12 вольт не нада.Цей адаптер від +5 вольт від USB роз'єму живиться при підключенні до ПК.
правильно я зрозумів що два коричневих маса, червоний плюя 12в, та синій К-лінія
Так, правильно. Але собі перевір тестером, хоча б +12в і маси. Це ж ЗАЗ)))
а чому круглі наконечники якщо на адаптері плоскі
Ах ТАК! Молодчина, що поправив, знач думаєш))) Між твоїм роз'ємом і адаптером китайським/фірмовим повинен бути перехідник, який ставили із заводу. На ньому навіть написано 110308 зроблено в Росії. орієнтувався)))Все вірно у твоїм випадку. У колодку н...
а яку програму краще використовувати OpenDiag або SensDiag
Для початку SensDiag, вона значно простіше. Потім, коли освоєшся можна і на OpenDiag переходити)))
в адаптер ідуть ось такі наконечники
