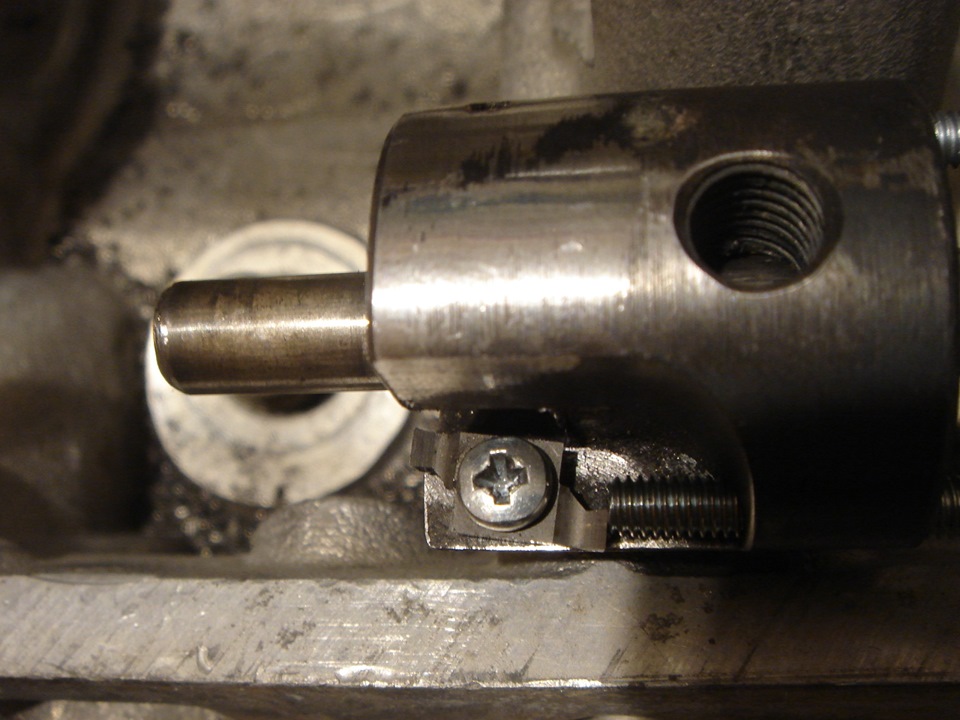

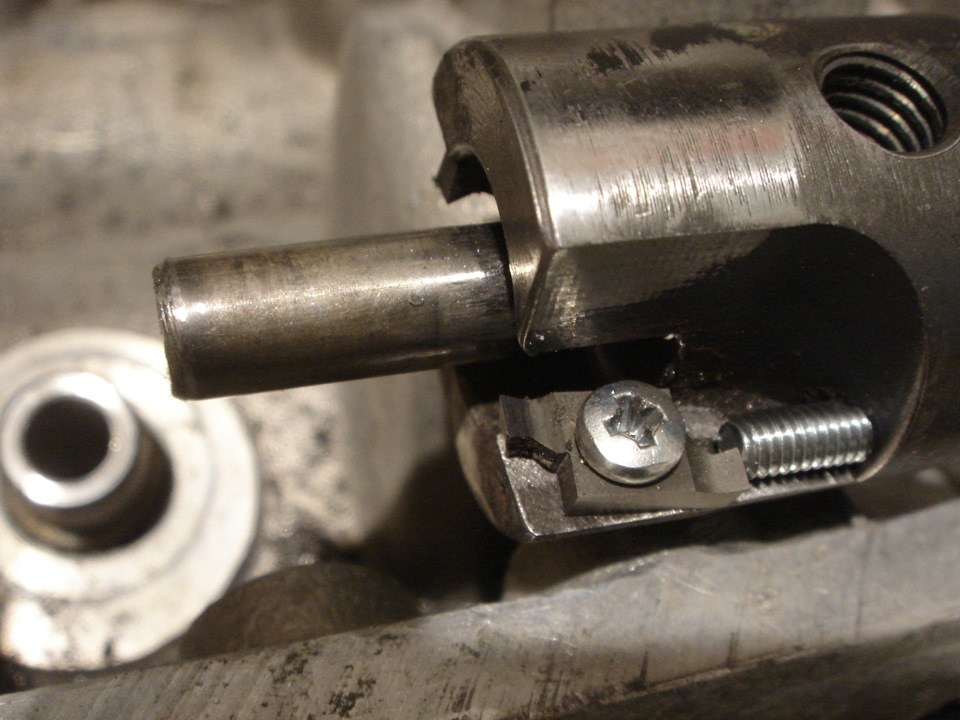

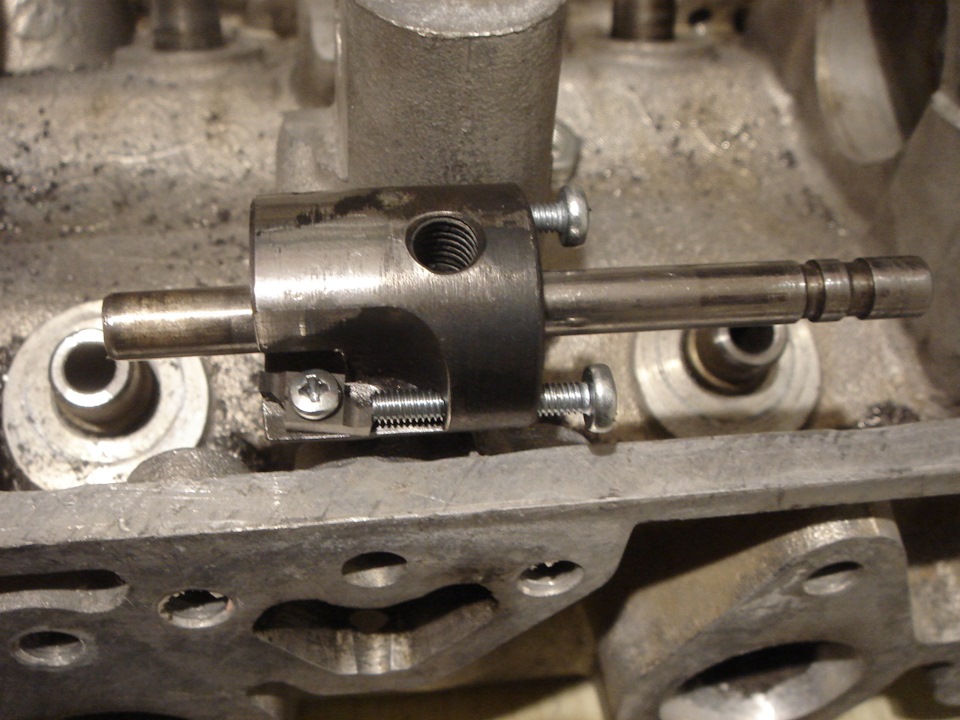

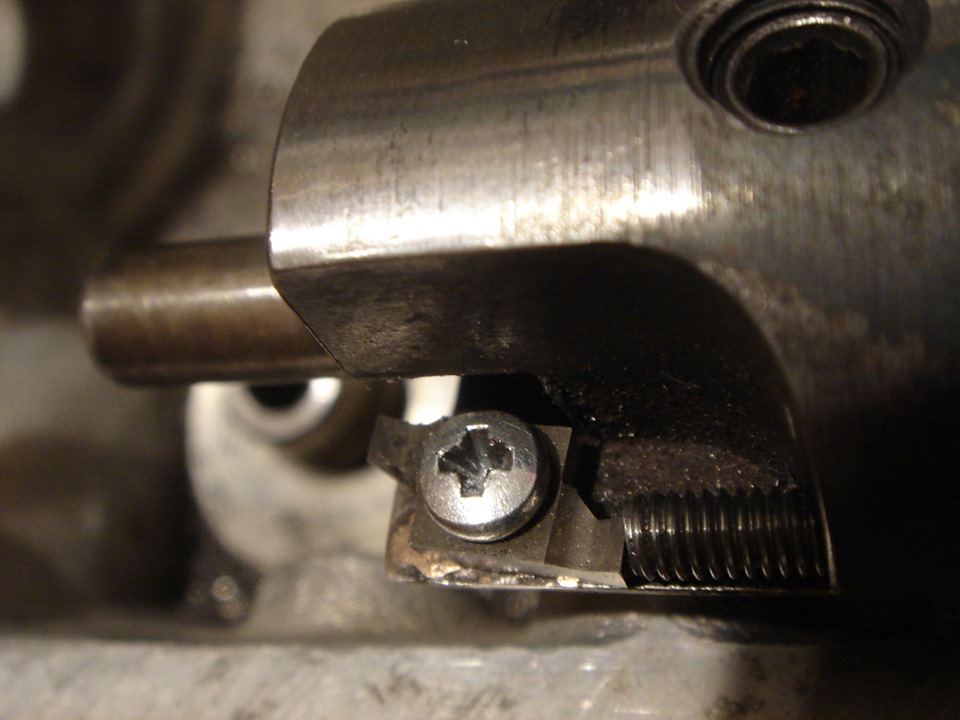

Власне обіцяні фото найбільш вдалого варіанта ріжучої насадки вдриль.
У даному виконанні робота виконується у два етапи — спочаткупроточка по діаметру — потім розворот різців на 90 град. Іторцювання довжини напрямної втулки для компенсації висотисальника.

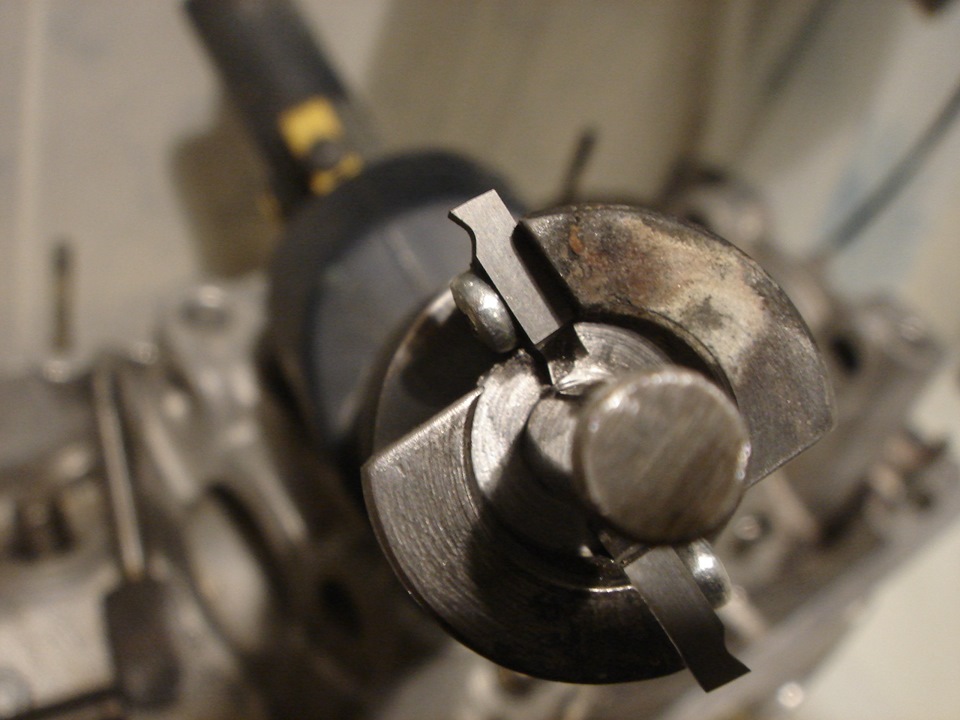

У доопрацьованій головці — змінено два розміри і кожен із різцівробить свою роботу:Один проточує, другий торцює.
Фото.
Коментарі20
Доброго дня, я теж у Києві живу. А можна цим шайтан чарівним Апаратом на заз голівці зробити такі проточки під жиго сальник. Дуже треба на новому моторі з упаковки))
і де ж такий інструмент придбати? чи робити його треба?
робити
до якого діаметру потрібно проточувати напрямну втулку? і на яку глибину торцювати?
діаметр 13.0а глибину дивишся підзбираючи зі своїм розподільником - сток, 47? 51? 78?
розподільний сток
3 мм.
знайшов
як котолується, висота та діаметр, постійно штангелем проміряти? спасибі
Інструмент калібрується по діаметру на непридатній втулці в лещатах. Потім робляться потрібні проточки на ГБЦ. По глибині робота йде автоматично до упору. Занижується проточка після розвороту різця далі з контролем по глибиноміру штангеля.
можна кілька запитань на личку?
Цікавий інструмент, який дуже спрощує роботу. Взяв на замітку. Дякую за ідею.
Круто!
Хм, прикольна тема, сохраним_с, спасибо за инфо! ) А я на координатку віддавав, щоб зробити подібне. Хоча за ціною, якщо робити одну голову, то простіше і дешевше віддати координатору.
Той варіант головки, що зараз доробляється - дозволить робити проточки на восьми напрямках в ГБЦ за десять хвилин у вісім натискань на дриль. Куди вже простіше?
Я маю на увазі, що якщо робити пристосу заради однієї голови, то може воно того і не варте. Хоча інструмент ще нікому не заважав) Дивишся ще де знадобиться)))
Не заради однієї ... Копаємося ми в цих УЗАМах ...
Було б непогано робити насічку зверху по напрямній (різати кільце) поверху напрямної, де стоятиме сальник. Велика ймовірність того, що він не злетить.
При такій довжині, діаметрі та посадці - нічого нікуди не злетить. Вузол стік корейця ...
Довга стантарт. Для більшої ймовірності кріплення сальника у твоєму випадку, я б його посадив на клей.
