Фокус як стару помпу зробити фактично новою.
Прийшов я до тієї події, що моноблочні китайські помпи звал-підшипником перестали бути цікавими за надійністю. Стара добрапомпа 412 з її величезними для цього вузла підшипниками (коли вониповинні були тягнути на собі крильчатку не відбалансовану і нелегку ... ), І з готовою роками працювати на воді графітової фіброюмені здалася надійніше ...

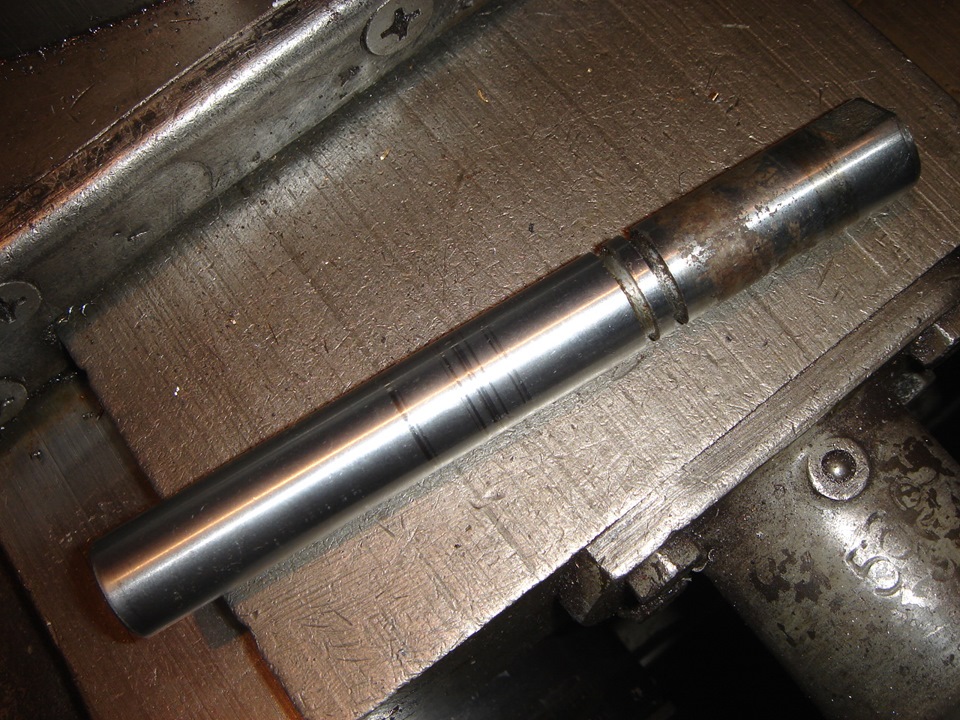

< І цих агрегатів у гаражі виявився добрий десяток… Беремо старупомпу:— розбираємо повністю, (бувають корпуси зі сталевою) втулкоюпід підшипники і без неї! ), бувають валики із заліза просто, вкритіхромом, цинком і навіть з нержавіючої сталі... — виявляємо там підсальником валик, що кородував — але тільки з одного боку, з іншоговін виявляється незайманий!
…

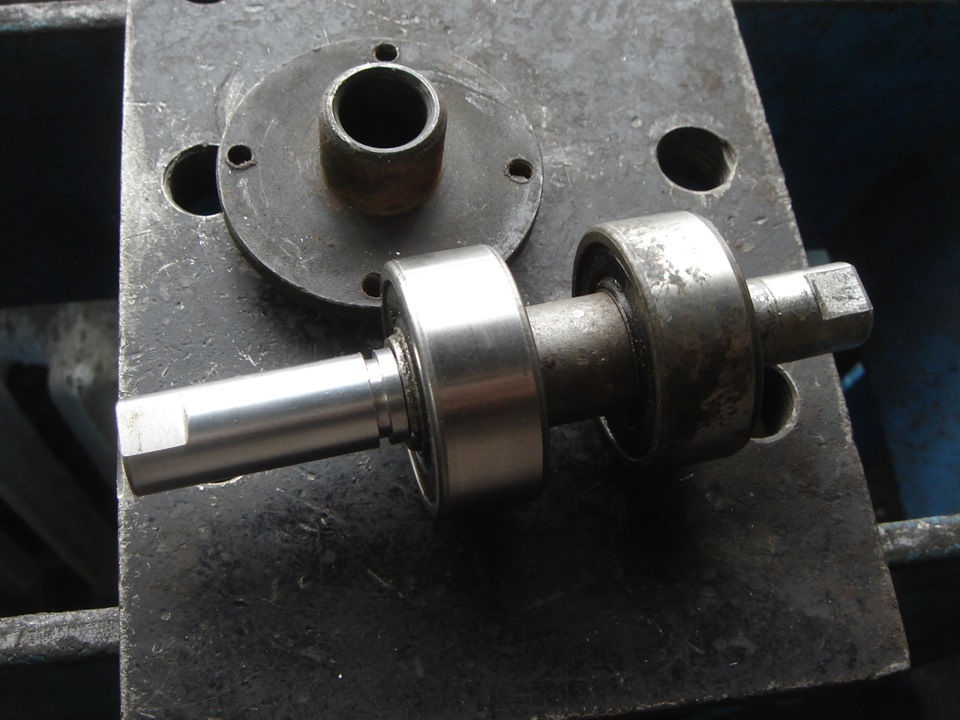

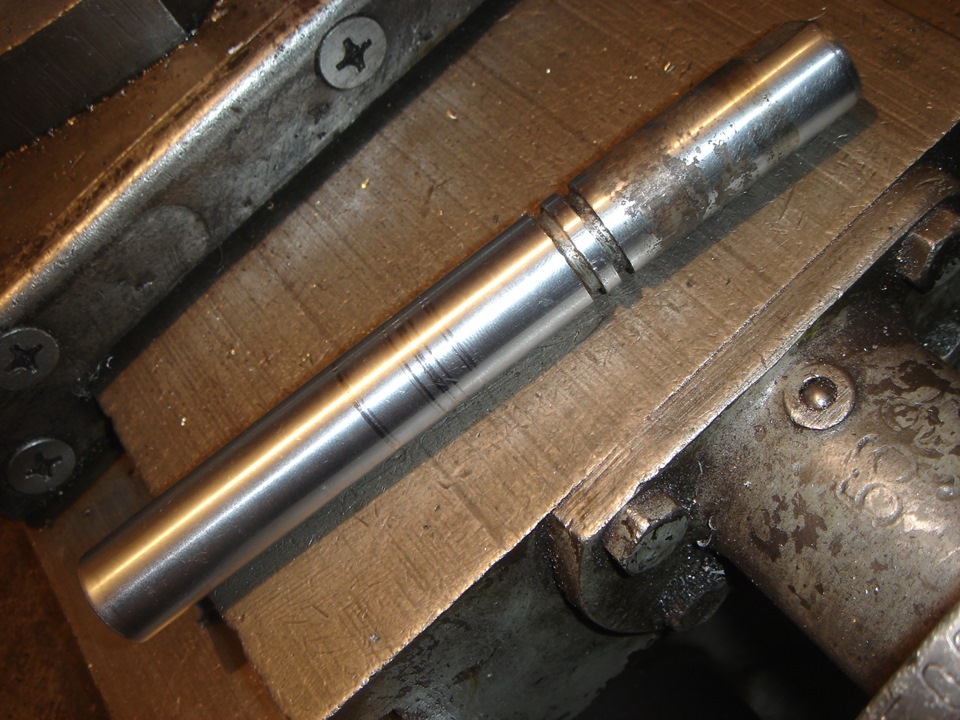

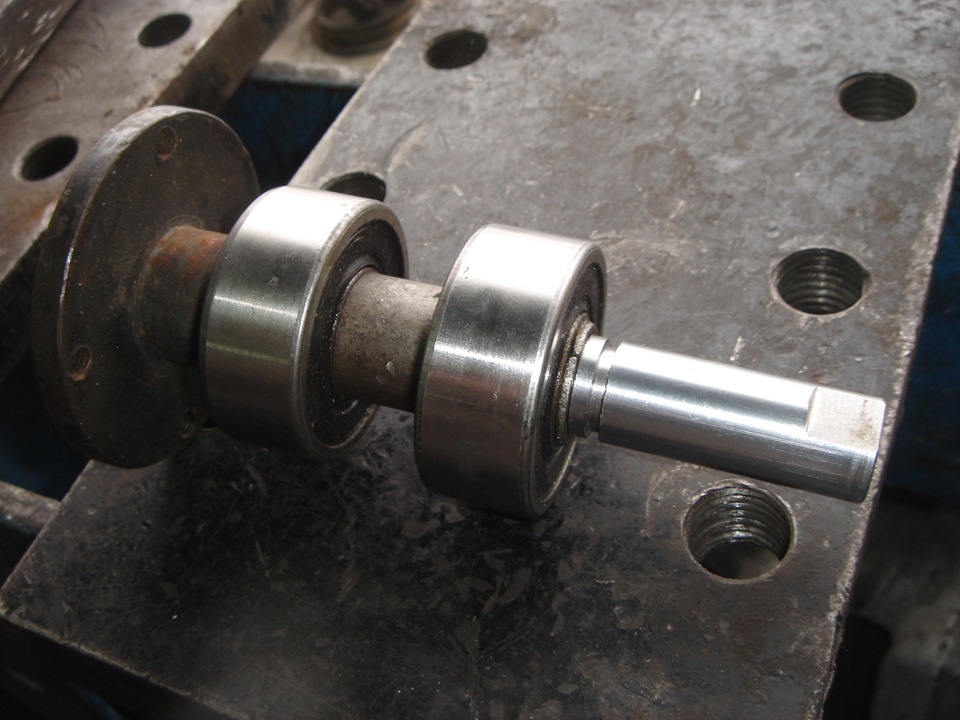

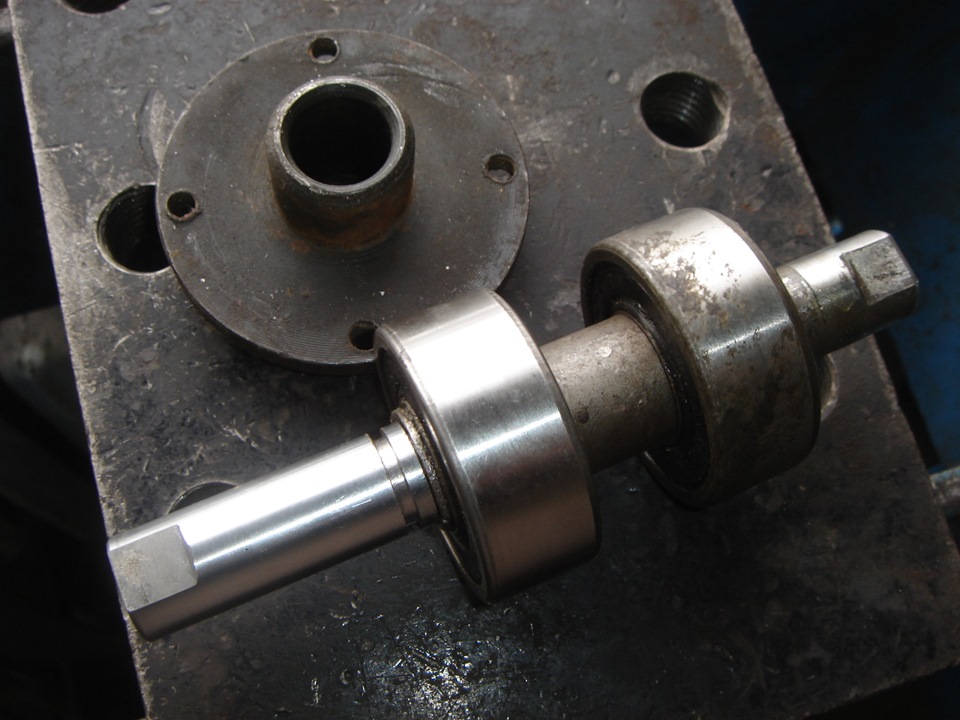

— розгортаємо його на 180 градусів, пишаємо в патрон токарноговерстата і проточуємо два пази, отвір у торці з різьбленням підболт кріплення крильчатки, і маючи мінімальний досвіднапільнослісарингу — лиску під крильчатку! — беремо два радянськіпідшипники (можна новокитайських), розкриваємо їх маленькоювикруткою, миємо, і заповнюємо якісним пластичним мастилом (бо ценайголовніше! спочатку навіть у нових підшипниках мастила або дужемало, або в старих вона висохла), ставимо на місце сальники…
— купуємо на ринку ремкомплект фібри (якщо не зраджує мені пам'ять— ЗІЛ, ГАЗ, Москвич тощо). Д. )
— збираємо помпу у зворотній послідовності з крильчатками набудь-який смак…
На нижніх фото — як і обіцяв, препаровані сальники торцевогоущільнення від водяних насосів та станцій… фактично ВАЗівськийсальник — під косозубу крильчатку без спідниці під фібру!
Кераміка! Нам потрібен сальник під вал ф17!
Його рідного та натурального фото останні
Удачі продовжувачам!
>
Коментарі20
Рою, рою інет а сальник нового зразка 12/30/8 на тойотівську помпу не можу не де купити
Не знайшов?
Завжди запитую навіщо на валу дві проточки якщо стопорне кільце стає в одну проточку, а друга не використовується. Хто знає відповідь
Відповідаю. Теоретично, на валах насосів - перша канавка для обриву потоку ... скидання води. Для цього ж і два дренажних отвори.
можеш написати назву сальника, за яким замовляв кераміку? а то кераміка на газ під вал 15,87мм (ущільнення водяного насоса d-16х37 латунь Євро, МТЗ, ЮМЗ, ЗіЛ, УАЗ, ГАЗ, дв Євро) йде, а на 17 ніде знайти не можу
Стійте-ка! Це означає, що сучасну помпу типу Fenox з вузьким корпусом підшипників укоротити не вийде?
канешно!хоча на міліметрів 10 можна за рахунок укорочення фланця під шків ...
розпилю її заради інтересу вздовж корпусу -є з відбитим вушком і сколотим фланцем Феноксище.
Вийде. Сейяас ставлять підшипник єдиний за принципом з боку маточини ролики а, з боку крильчатки кульки і ставлять обидва ряди в підшипнику кульки тоді підшипник у виробника автоматично ставати коротшим на 8-10мм в залежності від маделі
хммм.а чому не можна просто змінити підшипники та сальник?
Є підозра, що сальник повинен працювати по дзеркальній поверхні валу, а побита корозією зжере новий сальник за пару обертів…
таки так! тому і оновлюємо валик шляхом перевороту! студенти і старовіри під час перебування шкарпетки вивертали ... вважалося що це їх освіжало ... звичайно жарт! а по суті - сальник на валу тільки сидить в обтиск, і не крутиться. але по корозії зви...
Китайські підшипники нафіг, нафіг, у мене в бж подивися. Якщо ставити, то тільки радянські.
фот ось! на фото я совдеповські і нарив!
Замість фібри, придумати б ще щось. Наприклад кераміку, як у сучасних.
відповім ... сальники від промислових імпортних сантехнічних циркуляційних насосів так і виглядають! Буде наступна тема! Хоча і цього конструктиву на наше століття вистачить, тим більше на антифризі замість води!
У рідних підшипників конструкція цікава. Кульки і сепаратор як у стандартному підшипнику, а віл кільця ширший. функція.
Так само їх і вкорочують - просто викидаючи 15мм. проміжне кільце між підшипниками ... А корпус потім навіть болгаркою можна підрізати.
У такий спосіб сильно змінюється величина опорної бази. Із застосуванням ГОСТівських підшипників при укороченні помпи на 15мм, база зменшується всього на 3мм.
здається навпаки для сімейства 41-х дуже актуально вкоротити помпу і зробити новий плоский шків - дивишся і мотор можна буде виймати без коробки (як ВАЗівський) ...
