Шків з реперним диском на УЗАМ.

Збираючи потрухи на інжектор — зіткнувся з проблемою виготовленняшківа колінчастого валу з реперним диском. Робити таку трудомісткуроботу (або дуже за багато грошей), ще й заготівля кругляка Ф150коштує грошей…
У результаті - шків робимо "задарма":
Потрібно:рівний стоковий шків, додатково шків водяного насоса, б/вшків від мотора ЗМЗ 406 Газелі (можна вбитий з відірваним демпфером— нам потрібен тільки реперний вінець)
— беремо 412 шків під моноклин, бажано рівний. На шківі… Притягуємодо нього з торця шків від помпи (він має такий самий діаметр як ішків колінвала) за допомогою довгого болта і шайб — центруємо цевсе в токарному верстаті і короткими швами обварюємо два шківи попериметру. Шківа помпи від струмка.
Маємо дворучної шків УЗОМ ( цю процедуру я в даному випадкупроробив раніше ... )
- в тому ж токарному верстаті легенько проточуємо зовнішній шківнашого бутерброда по торцю і радіусу - готуємо базу.

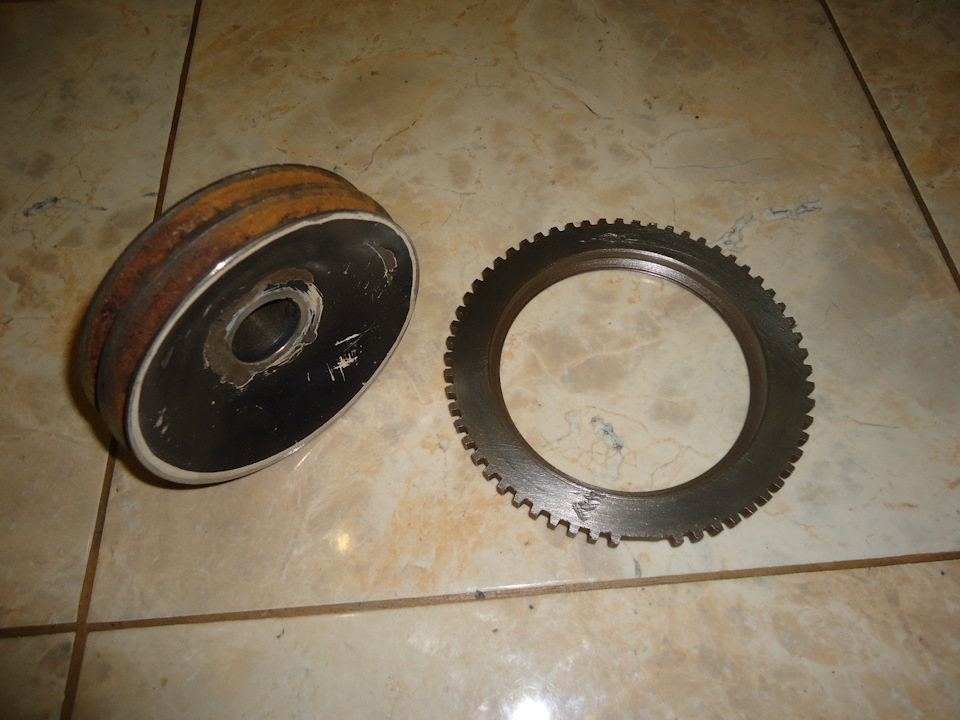

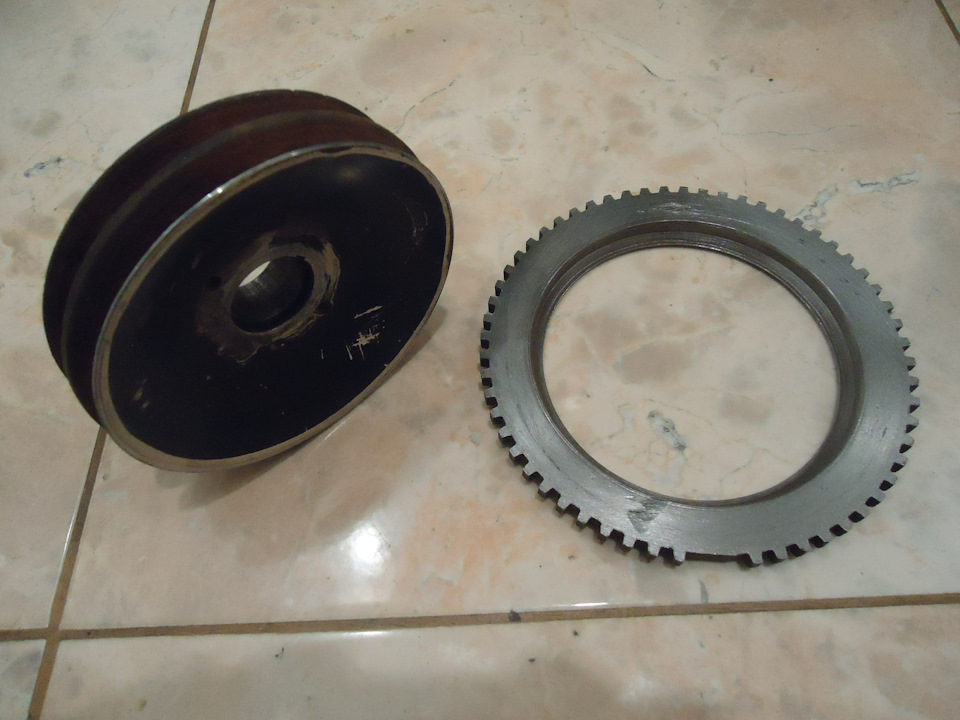

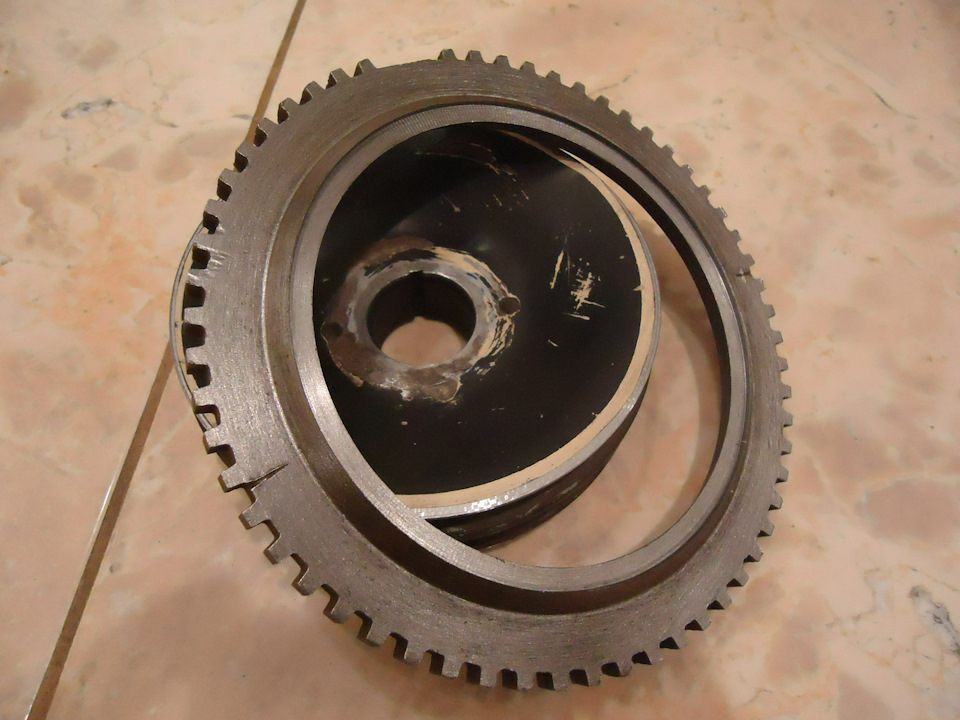

- в токарному верстаті відрізаємо реперний вінець від ЗМЗ шківа івідразу проточуємо в ньому канавку з упором за базовими розмірами зУЗОМ шківа. Розмір посадки вільний. У результаті віночок вільноодягається на УЗОМ шків і крутиться на ньому. Блоці двигуна готуємокронштейн під ДПКВ у зручному для нас місці. Виставляємо КВ уположення ВМТ.

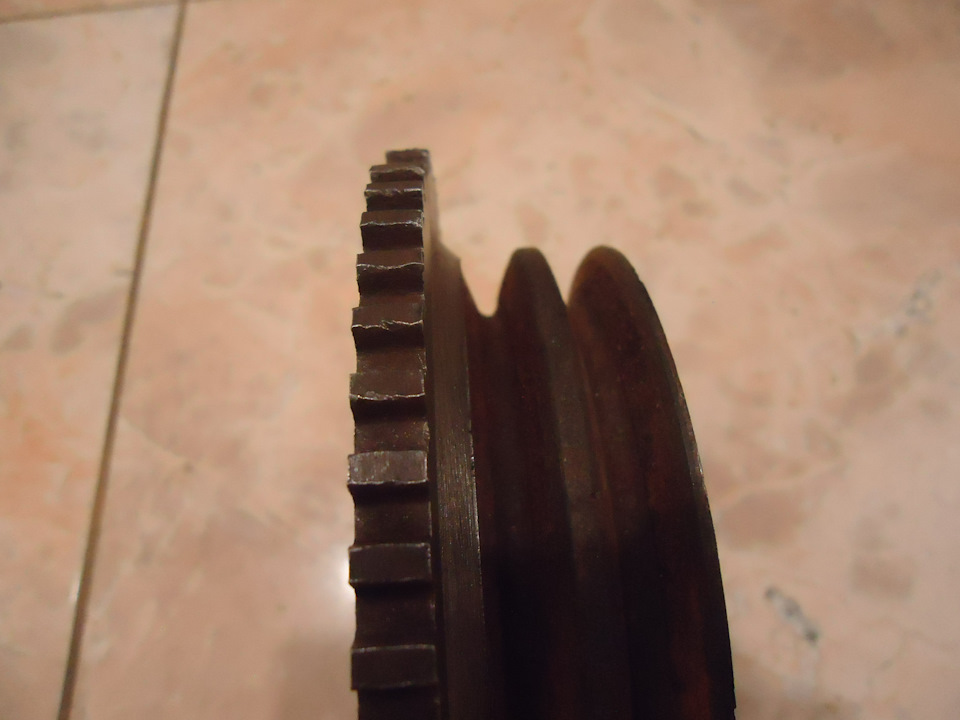

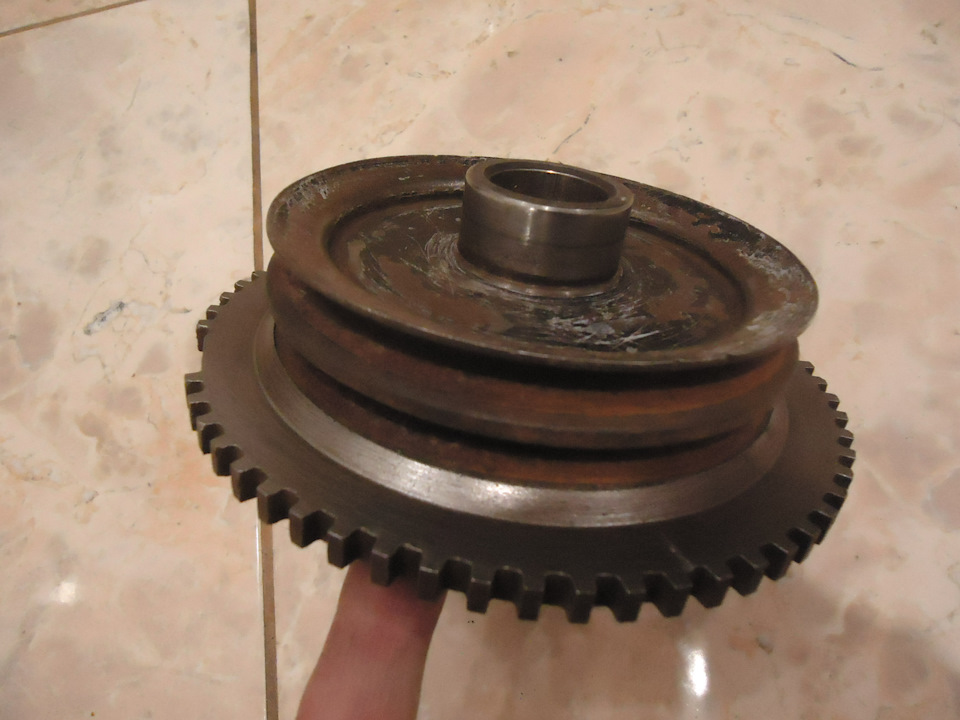

На шківі провертаємо вінець у положення -20 зуб і прихоплюємовіночок у чотирьох місцях на шківі.

Все.< br/>
На фото.

Кому надо — пользуемся. І це не є проблема. Для краси можна вваритивсередину здвоєного шківа відповідну конусну шайбу з якоїсьзалізної деталі ... Кришки ... Як зробив я ... Ну і полегшитивіночок свердліннями можна, я далі так зробив - вага там непотрібна. І пофарбувати красиво, як для себе. Може таким жеспособом можна отримати дешевий шків КВ під поліклін. Є можливістьмати шківок з демпфером крутильних коливань, або без нього, зрепером…
Шляхом вварювання нашої маточини…але тему не курив — поки що немаєнеобхідності.

А взагалі — "голь на вигадки хитра! "
