Заміна речового відділення. USB type-C та Підсклянники Ambient+

Отже, роботи над машиною продовжуються. У цьому записі піде проневеликі, але дуже приємні дрібниці, які в сукупності додаютьзатишку в машині і ще більше комфорту. Не цей огризок, в якийнормально не покласти телефон... Так, довелося пожертвуватиприкольною кришкою-слайдером, але не біда, все одно в більшучастину часу вона була відкрита. > Далі, USB у рестайлі ставвикористовуватися вже стандарту TYPE-C.Тепер їх стало 3шт.Один —праворуч від куліси, інший у підлокітнику, і третій — ззадутунелю.Перші два —з підтримкою Car Play, ззаду —тільки для зарядкителефону. Всі вони з підсвічуванням.

З чим пов'язана необхідність переходу на Type-C - складно сказатиточно, але є одне припущення, яке буде внизу у. palign="justify"> Ну і ще одне оновлення - це підсклянники зпідсвічуванням, які доступні в пакеті QQ9 Амбіент +. У рамкахфіналу робіт з естетичного підсвічування салону, хотілося щоб такивсі елементи, які замислювалися із заводу, були задіяні.

Отже, приступимо.

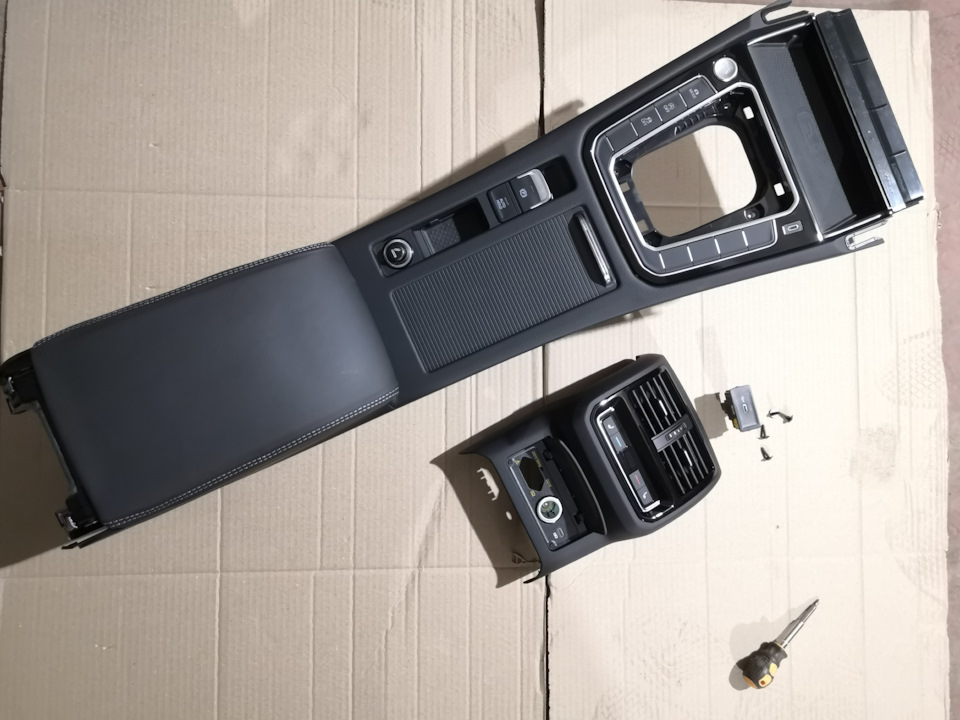

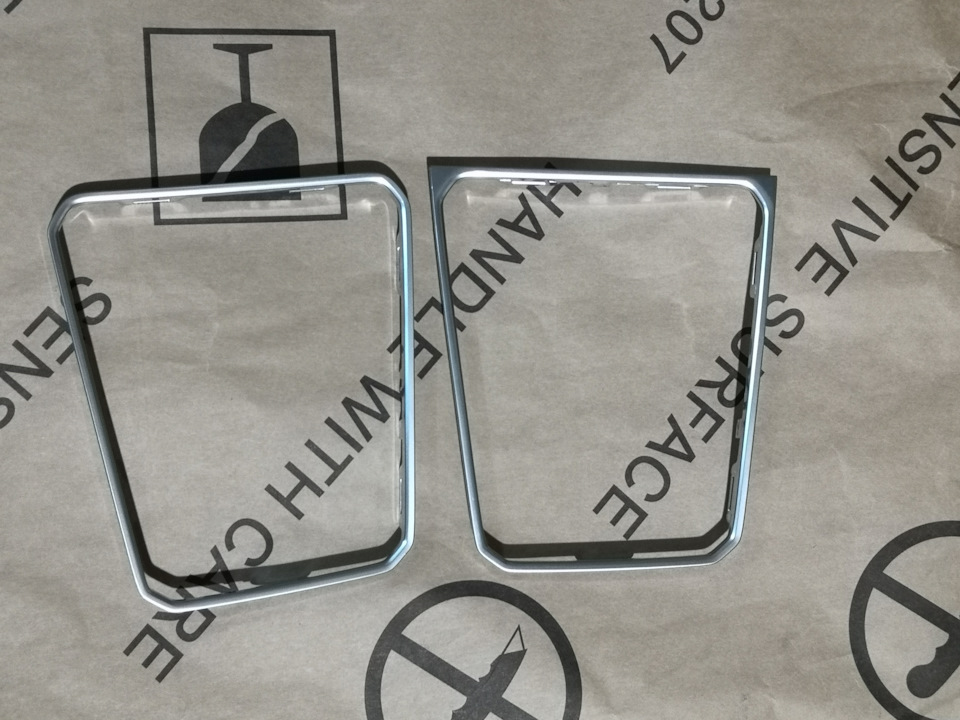

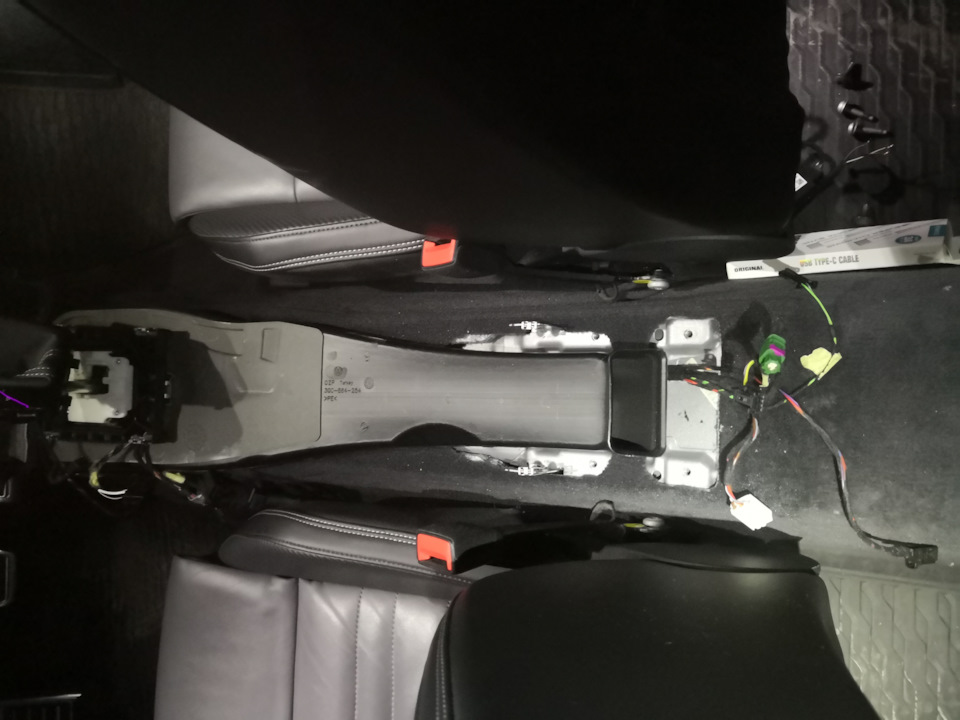

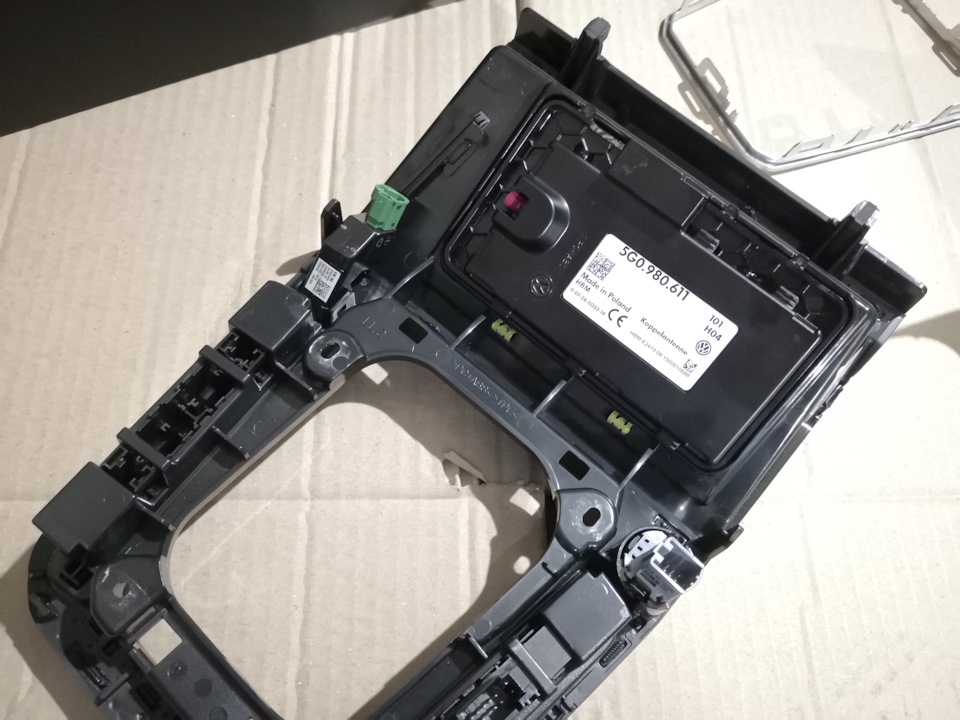

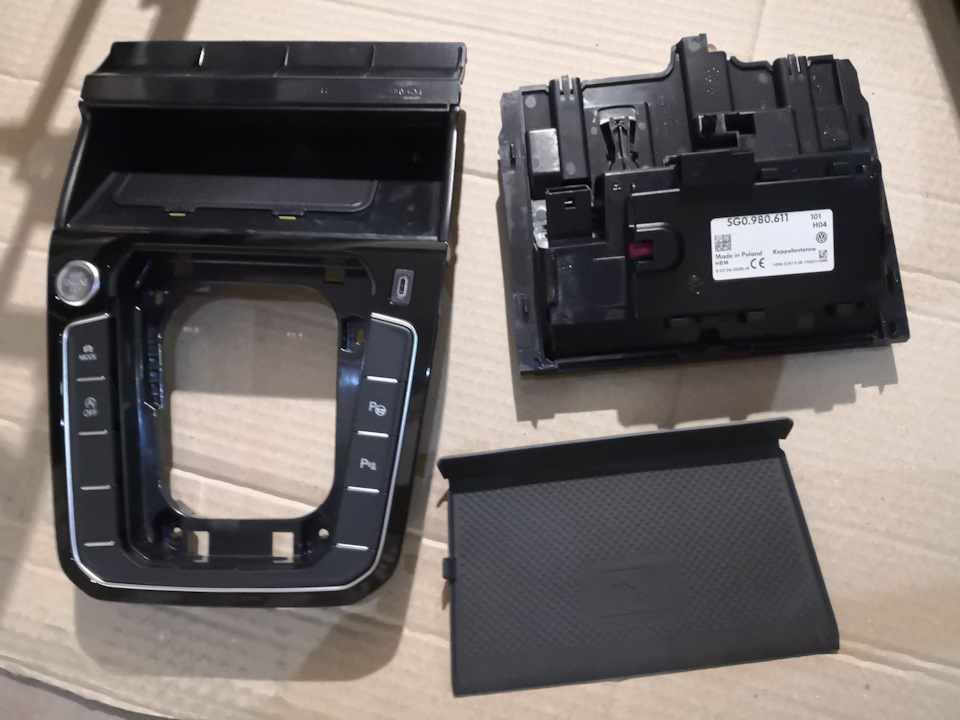

Вигляд без центральної консолі Для даного апгрейду був придбанийпідлокітник у зборі від рестайлінгового пасату, який був з пакетомамбіент +, а це значить комплектаха була в авто дуже хороша. Таксамо як і у мене підлокітник мав інвертор з розеткою 220V і роз'ємTYPE-C для зарядки тіл ззаду. Установка цілком не складна, крімкількох нюансів. Для встановлення куліси в раму нового речовоговідділення нам знадобиться вже новий хром, старий вже не підходитьчерез зміну форми. Використовував в установці, оскільки мій Huaweiне підтримує цю технологію і навряд чи до цього прийде, оскількизосередився на розвитку технології SuperCharge. Тому у речовомувідділенні використовував заглушку - 5NA035345A. Залишаєтьсяпитання, що робити зі штатним інтерфейсом для мобільного телефонуR265, який розташовувався під нішою? виявилося простим, щоб некидати в утробі центральної консолі, вирішив приклеювати дозаглушки знизу, попередньо трохи допрацювавши виріз під корпусроз'єму. Враховуючи те, що раніше інтерфейс також розташовувавсяпід пластиковим дном речового відділення, індуктивне підключеннямоє рішення не вплине.Далі зверху це все накривається гумовимкилимком — 3G1863416D82V і ми отримуємо ідеальний варіант для тих, кому не потрібна зарядка для телефону. Кому цікаво що всерединіштатного інтерфейсу для тел
Для підключення передніх USB - нам знадобляться 2 нових роз'єми 8V0035 750 F з додатковими контактами для підсвічування. 1 контакт -плюса в джгуті проводів комбінації приладів та органів управління (підсвічування кнопок по салону), 2контакт - маса 8V0 035 750 F здодатковими контактами
3

<
По підключенню заднього порту дивимося схему від Passat FL —Зарядні розетки USB, (U9C)
Тут все просто, маса, підсвічування від плюсу в джгуті проводівкомбінації приладів та органів управління, і плюс власне дляживлення клема 15. Все це є на штатному прикурювачі ззаду, беремотам же. Зарядні розетки USB, (U9C)
З підсвічуванням підсклянників все елементарно, болт він. Потрібнобуло лише об'єднати масу для Лампи підсвічування підсклянників L121на 8 контактному роз'ємі TIUM, тому що у відповідь не було дротудля маси, який йде штатно за схемою і все. Врубаем зажигание ирадуемся свету.

лампа L121 на торце и 8 контактный разъем, в котором нужнообъединить массу с массой от прикуривателя для лампочки

Подстаканники снял, и проклеял антискрипною ізолентою зверху, настику примикання із центральною консоллю. Виробник на доситьвисокому рівні приділяє увагу шумоізоляції та утворенню паразитнихскрипів. Зокрема, консоль речового відділення по колу, у місціпримикання з центральною консоллю залита гумою, відповідно немаєпрямого тертя пластик об пластик. Також і боковини центральноготунелю у такий же спосіб виконані. На відміну від того ж гольфу, дея такого не спостерігав.

гумові ущільнення в місцях кріплення речового відсіку
Нові роз'єми. Для заднього порту використовував під рукою8k0973754, трохи допрацювавши - зрізав зайві напрямки
Вигляд ззаду. Вночі вже не промахнешся в пошуку порту
8
З підсвічуванням USB порту тепер набагато приємніше на центральнійконсолі. Ну і вид ручки підстаканників з підсвічуванням у закритомуположенні шторки. Тепер проблеми з розміщенням телефону взагалінемає. Порівняння показників швидкості зарядки старого USB з новимипортами.Правда довелося ще й USB хаб замінити на новий
Таким чином, новий USB порт за швидкістю зарядки став у 2-3 разишвидше за старий. Раніше жахливо дратувало те, як заряджає штатнийюсб, довелося раніше навіть юзати зарядку 2.4A в прикурювач. Теперу цьому немає потреби зовсім. Тепер роз'єми Car Play видають 2А цеточно, а задній порт — 2.4. Ось такі ось справи.

Усім вдалих ретрофітів та приємних емоцій від володіння авто.
