Всім привіт. У минулому пості надійшла правильна критика того як япоставив актуатор. Ну що ж, виправлятимемо помилки, робити новіпомилки, а так само підключатиме світлову сигналізацію доповоротів.
/>
Отже, про все по порядку:

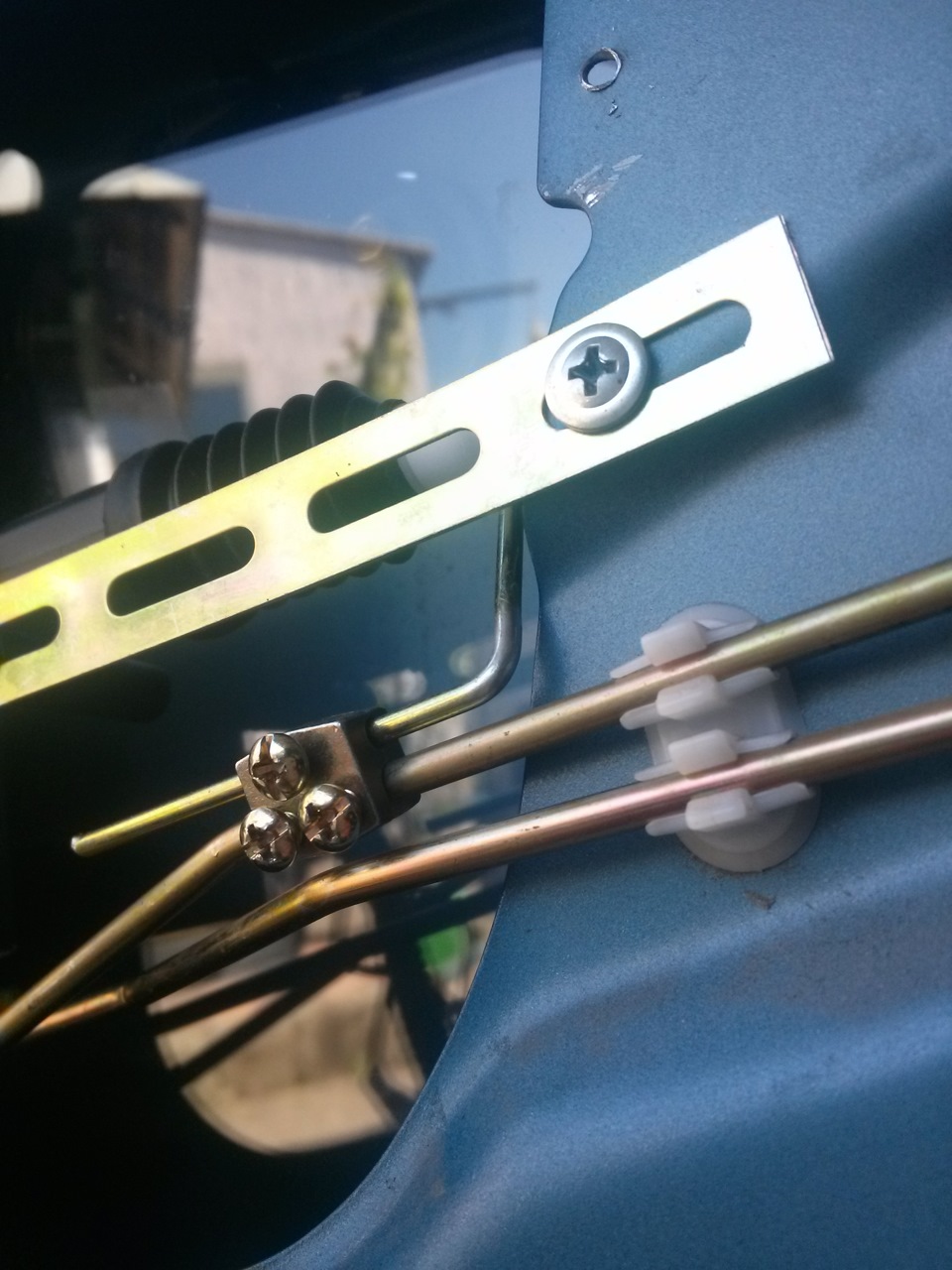

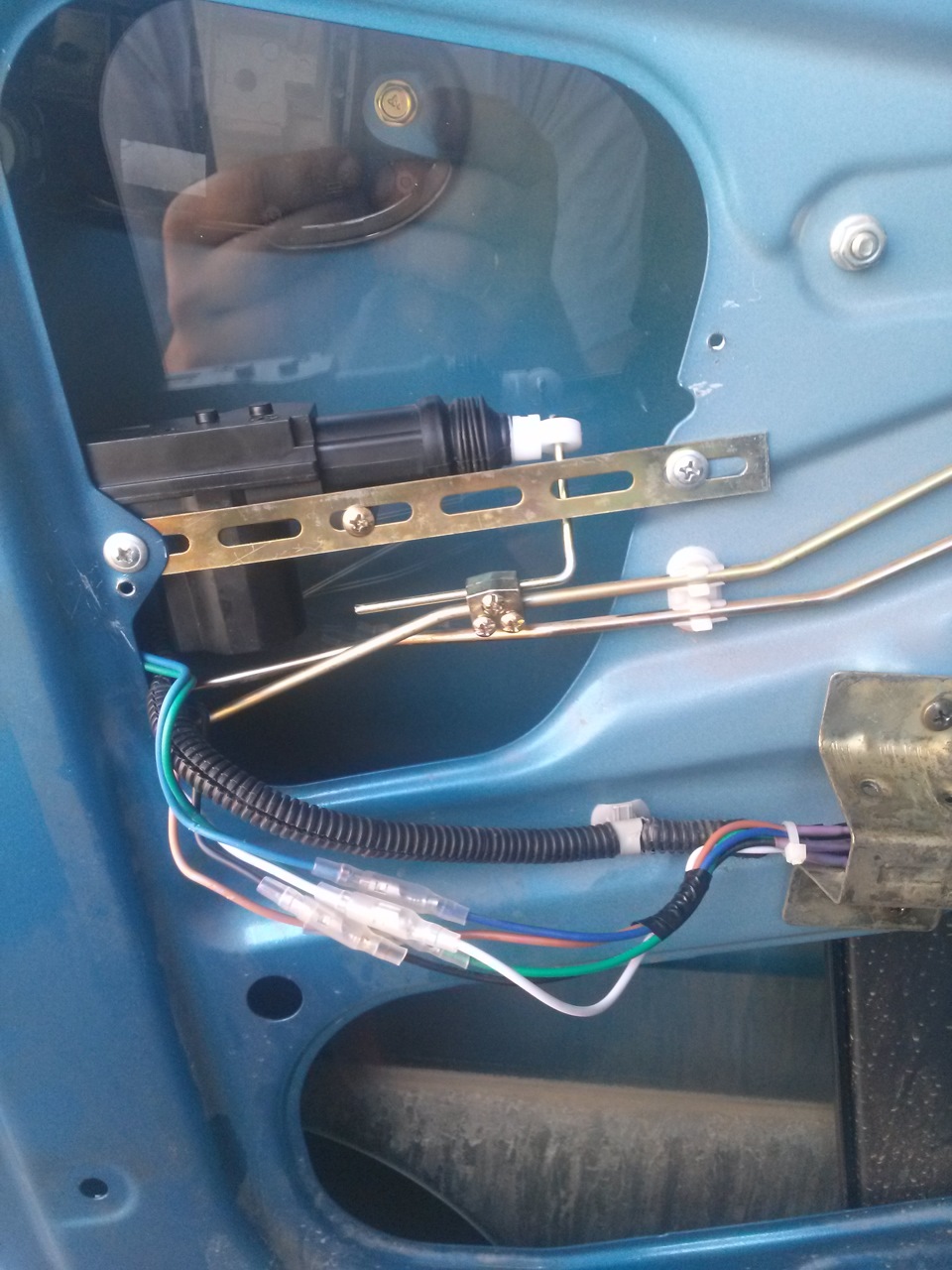

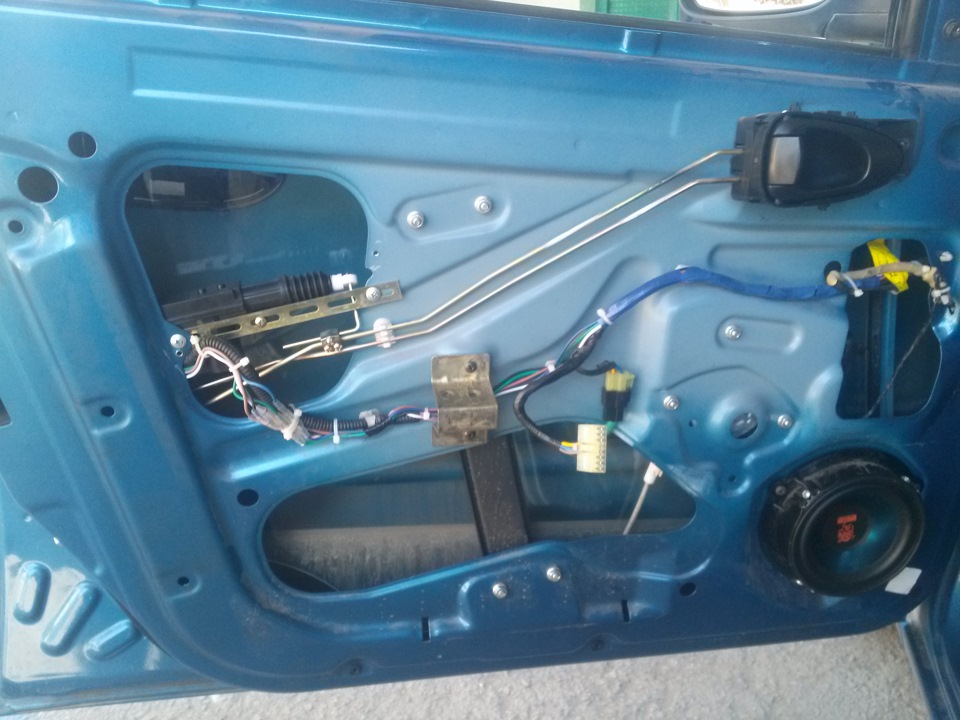

1) У мене замок працював у зворотний бік, тобто натискаєш кнопку "відкрити", але машинка закривається і відповідно навпаки. Утовариша чи то тут, чи на схожому ресурсі фотку.Виявилося у менеактуатор висить навпаки.До того ж мені в минулому пості товаришвказав на помилку мовляв актуатор висить не паралельно тязі.Ну щож, виправляємо.

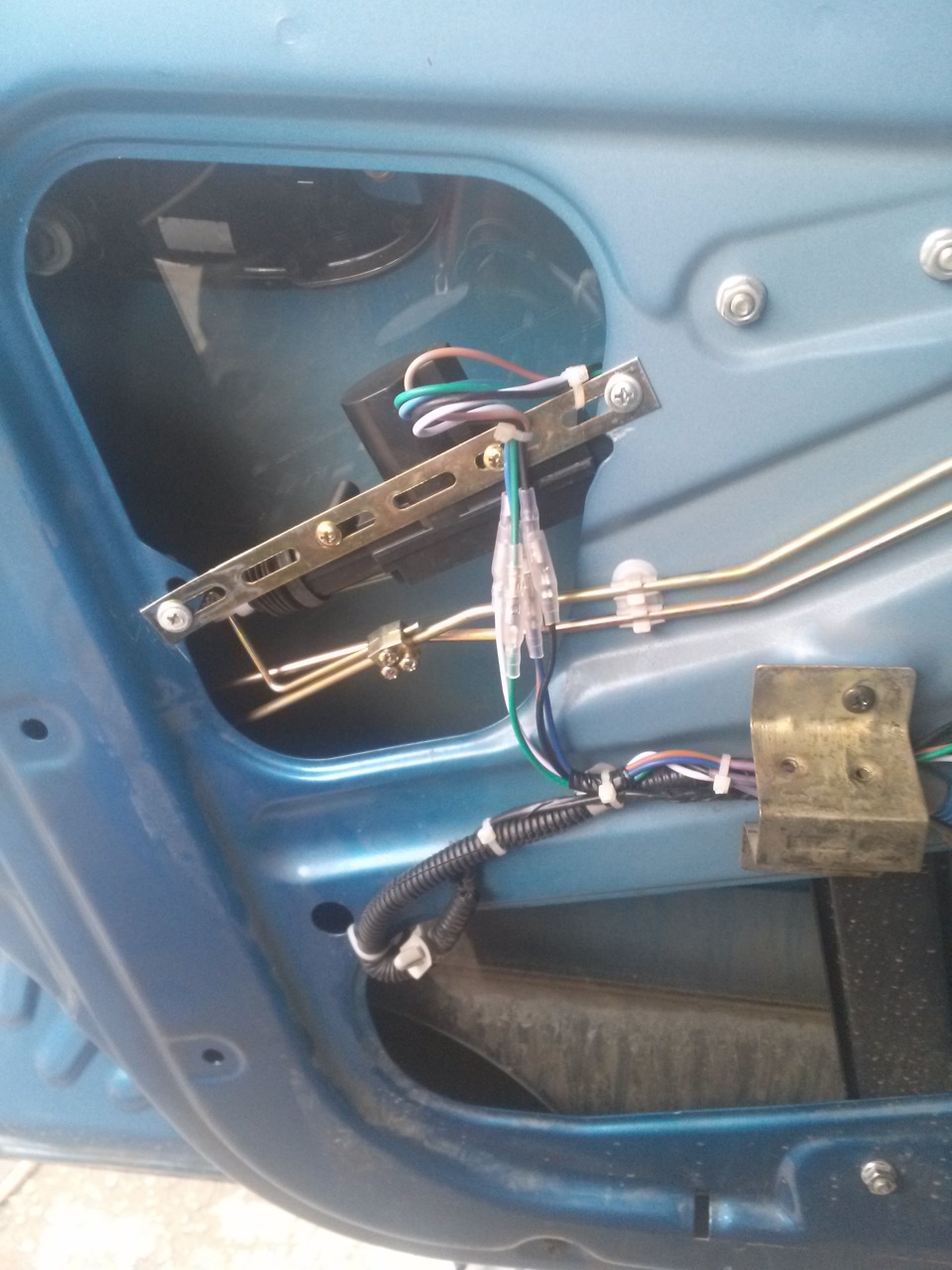

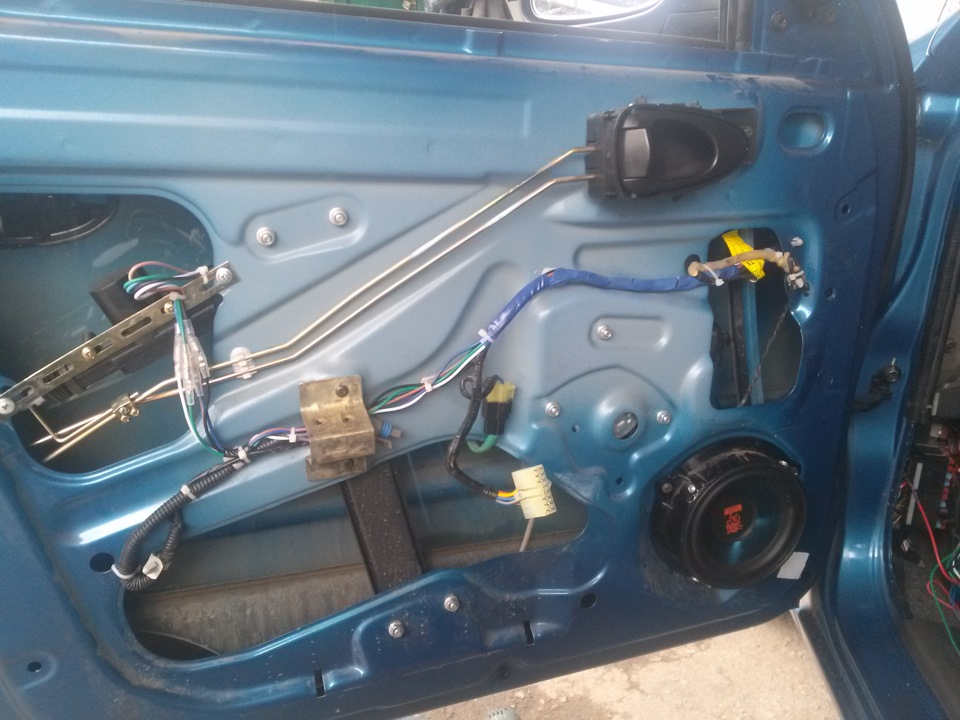

Як було зроблено спочатку.
Як було зроблено спочатку. 2) Ну і звичайно ж захотілося щоповоротниками машинка підтверджувала, що закрита \ відкрита Удружніх форумах відкопав потуги камраду на цю тему. Він підключавчи сигналку, чи теж центральний замок. Підключав до кнопкиаварійки. Там із фотками було. Ну я якось і не став шукати іншихспособів підключення. Одразу туди й поліз. Як дістатися до кнопкиаварійки я не буду розписувати. Є окремі пости і навіть відео наютубі, як це робиться. Я лише покажу вже кінцеве підключення.
Загальний вид на кнопку і потрібні нам проводи.
Потрібні нам проводи. Ближче. Я пінцетом відокремив фахівцем вам 3дроти. Нам реально потрібні лише 2. Оранжево червоний це плюсовийпровід. У ньому 12 вольт. А ось синій і зелений — це ті проводи, дояких ми підключимо виходи на поворотники від блоку управлінняцентральним замком. Який з них лівий, а котрий правий чесно кажучине знаю. Та це й не важливо виявилося у моєму випадку. Якщо вампотрібна конкретика, можете замкнути ланцюг між оранжево-червонимпроводом і синім, потім окремо із зеленим. Так і з'ясуйте, хто зних хто. На жаль, я не зробив фото кінцевого результату підключеннякабелів. Та там нічого нового ви не побачите. Просто до зеленого тасинього підключені дроти. Все заізольовано та закріплено.
Тепер у мене і замок спрацьовує "в правильну сторону" іповоротниками підморгує коли закриваємо і відкриваємо машинку.
>
Будуть зауваження щодо сабжу — ласкаво просимо. Обговоримо. Будутьпитання — знов таки велькам. Постараюся відповісти максимальнорозгорнуто.
Всім добра!






Коментарі8
Куди підключати актуатор? п'ятипровідний роз'єм куди врізатися чи є схема
У мене як вже писав вище паралельно працюють дві системи. Заводський центральний замок працює в звичайному режимі і паралельно йому це китайське щось на Phantom яке реагує на пульт дистанційного керування. Відповідно до п'ятипровідного актуатора прок...
Яких кольорів дроти з блоку ЦЗ на аварійці йдуть?
Друже, не готовий тобі відповісти на це питання. Робилося це все давненько і я вже просто не пам'ятаю якісь там кольори. Схема теж вже втрачена. Так що соррі.
в тепер хоч останні 2 дроти з цз на поворотники пристрою, а то висять без діла)
пали )
Так і не зрозумів навіщо треба було розгортати активатор дверей, коли простіше синій із зеленим дротом перекинути
Простіше тому хто знає. Я не знав. Тому й розгорнув.
