Все привіт!
З Днем Автомобіліста та Helloween!
Десь місяці 3 тому накрилася плата на есп, А конкретніше закис іпідсвічування ні як не зробиш не кажучи про те, що там кожні дватижні діодна лампа перегорала.
Я вирішив знайти есп на аліку і замовив. > Я подумав, що за… Нучерез місяць замовляю 7 pin ЕСП на Hyundai
Прийшов і я вирішив відразу припаяти світлодіод, але яке моє булоздивування, що він там є разом із SMD резистором.
< /p>

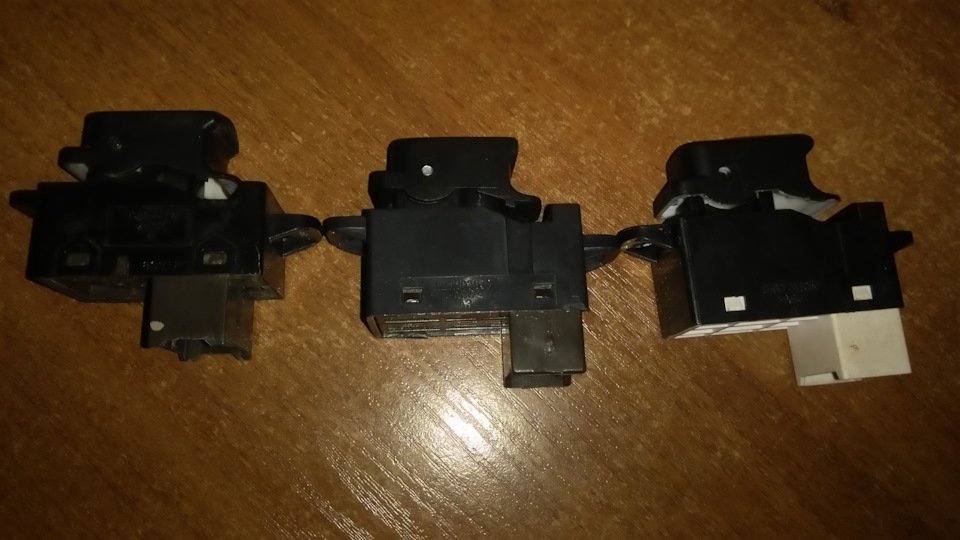

зліва на право :оригінал, Китай 5 pin, Китай 7 pin

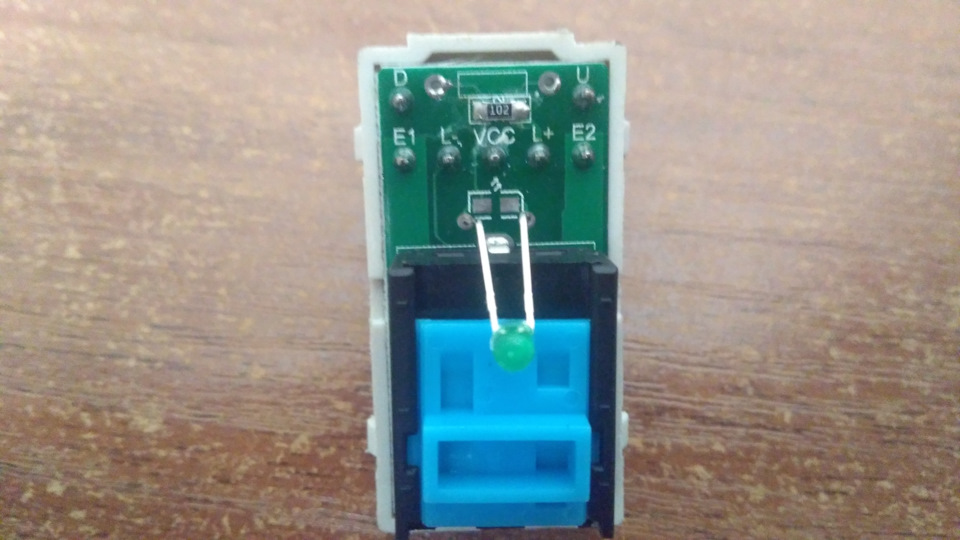

Думаю всім стало цікаво що ховається всередині 7 pin есп закілка
> сама економія часу з одним але SMD резистором з маркуванням 102і розташуванням світлодіода а конкретніше полюсовка
Ну далі беремо паяльник і замінюємо на більш яскравийсвітлодіод
Далі йдемо до машини та змін місцями "+" і "-"

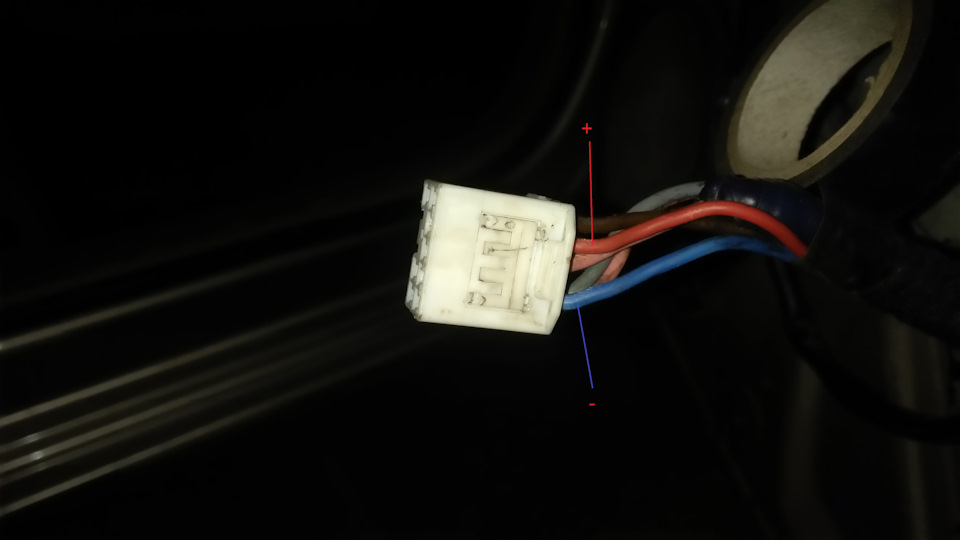

має вийти так

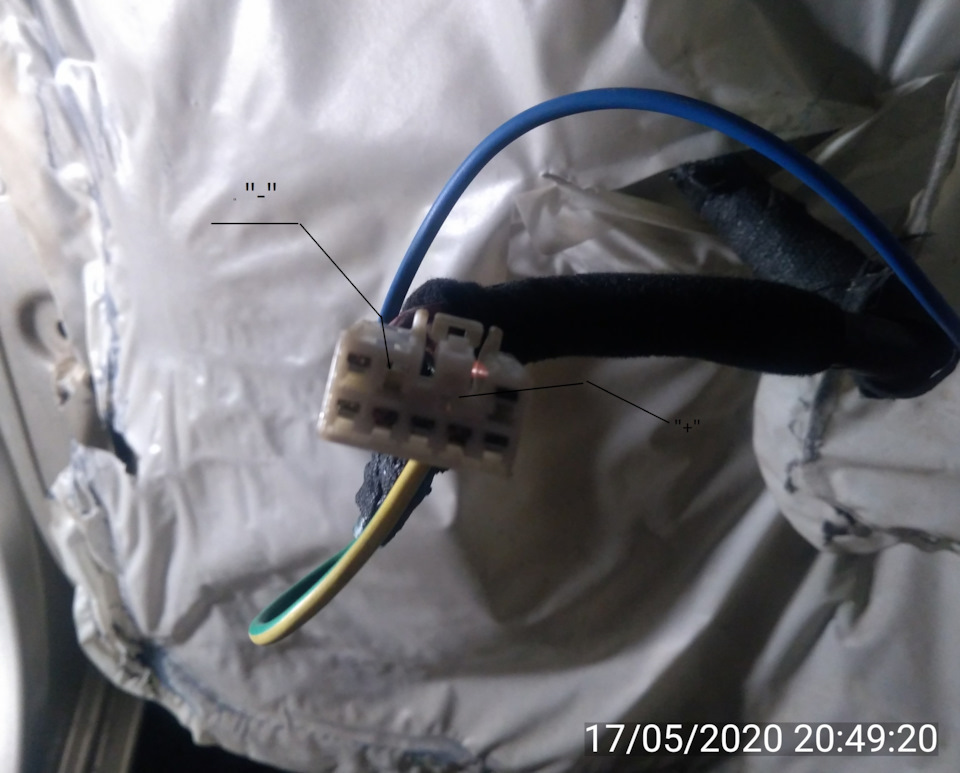

а було так
раніше з лівого був мінус
>
Далі після заміни клем мостами відомостям наш ЕСП з роз'ємом
все працює!
От посилання на даний товар!
<
aliexpress.ru/item/100500…erlist.0.0.5bab4aa6pwXGct
Скажу від себе, якість збірки прийнятна. Тепер залишилосядізнатися, скільки протримається.
Коментарі11
Світлодіод усередині перепаяти?
так, тобто я замінив на більш яскравий
У 7 піновій полярність підсвічування не збіглася?
так((( і ні як не переробиш . тим більше там на самій платі було вказано де плюс а де мінус)
Я сам собі робив. Другий рік катаю. Політ нормальний
Я теж сам робив, але це вже була потреба в заміні
Зрозуміло. На деяких машинах йшов жовтий провід на підсвічування в роз'єм
Різні були комплектації.
я так само, за місцевими журналами)) + своє трохи змінив.
а можна було в рідну кнопку впаяти той же світлодіод з резистором😁
у мене рідна плата повністю окислилася
