У результаті було вирішено купити USB hub з підтримкою APP-Connect5G0035953C на два порти + простенький USB 5Q005 з доставкоюобійшлося в 60 злотих, тобто в сумі в 2 рази дешевше, ніж5Q0035726E. Версії хаба не підтримують APP-Connect.
Ну і на Алі були куплені 2 дроти fakra за 20$
ua.aliexpress.com/item/1-LVDS/32924486067.html< br/>
Згідно зі схемами піни у проводі повинні бути:1-4, 2-3, 3-2, 4-1
У моєму проводі піни були 1-1, 2-2, 3 -3, 4-4. Тому я розібравчорний роз'єм, зрізав виступ і перевернув металеву частину зконтактами на 180 градусів. У результаті отримав потрібну менівідповідність 1-4, 2-3, 3-2, 4-1. Для хаба ще потрібен роз'ємживлення 8K0973754B (з трьома пінами N90764701) і кріплення5G0035640.
/p>
І так приступаю до встановлення.

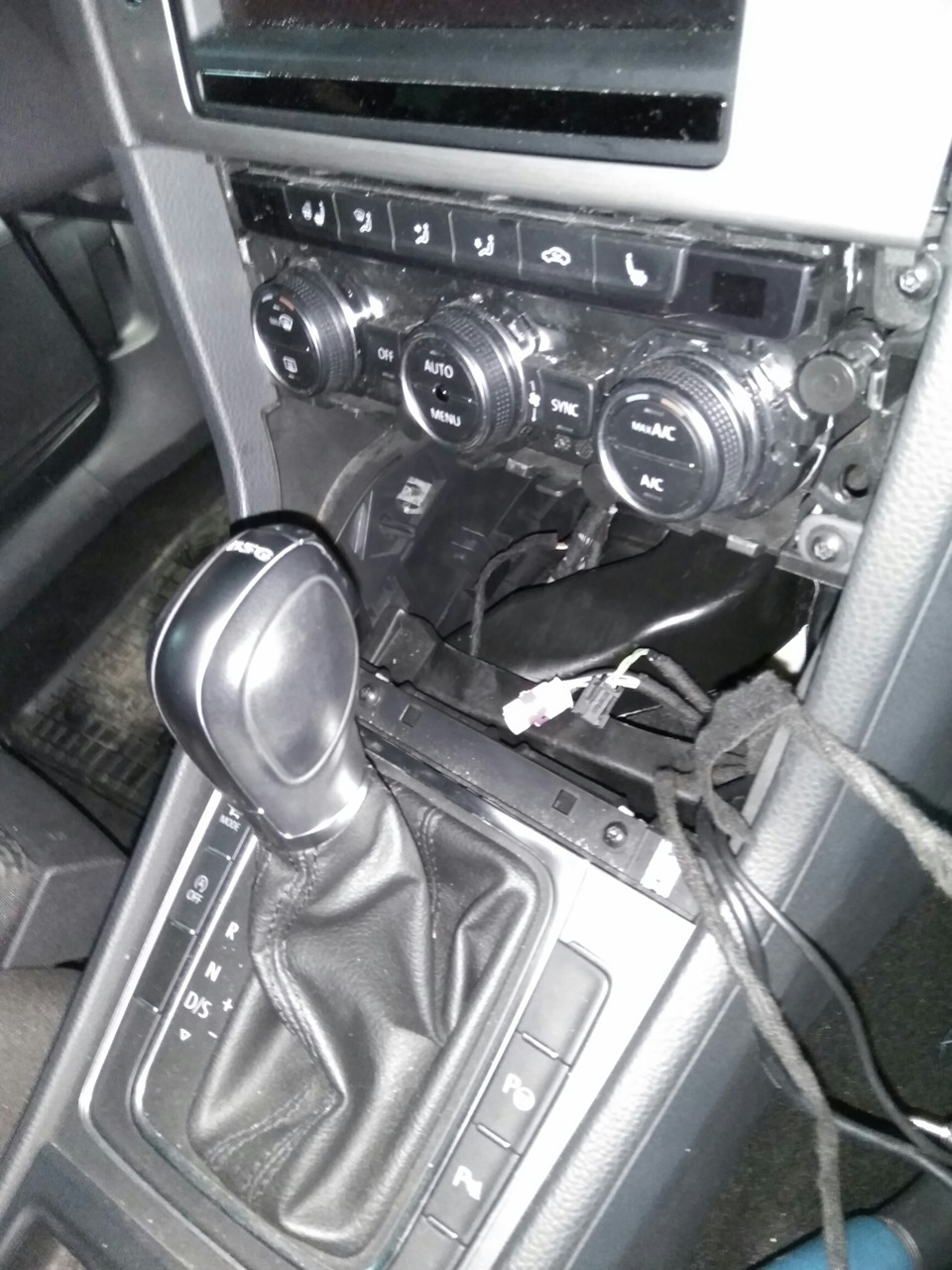

Знімаю накладку на клімат,

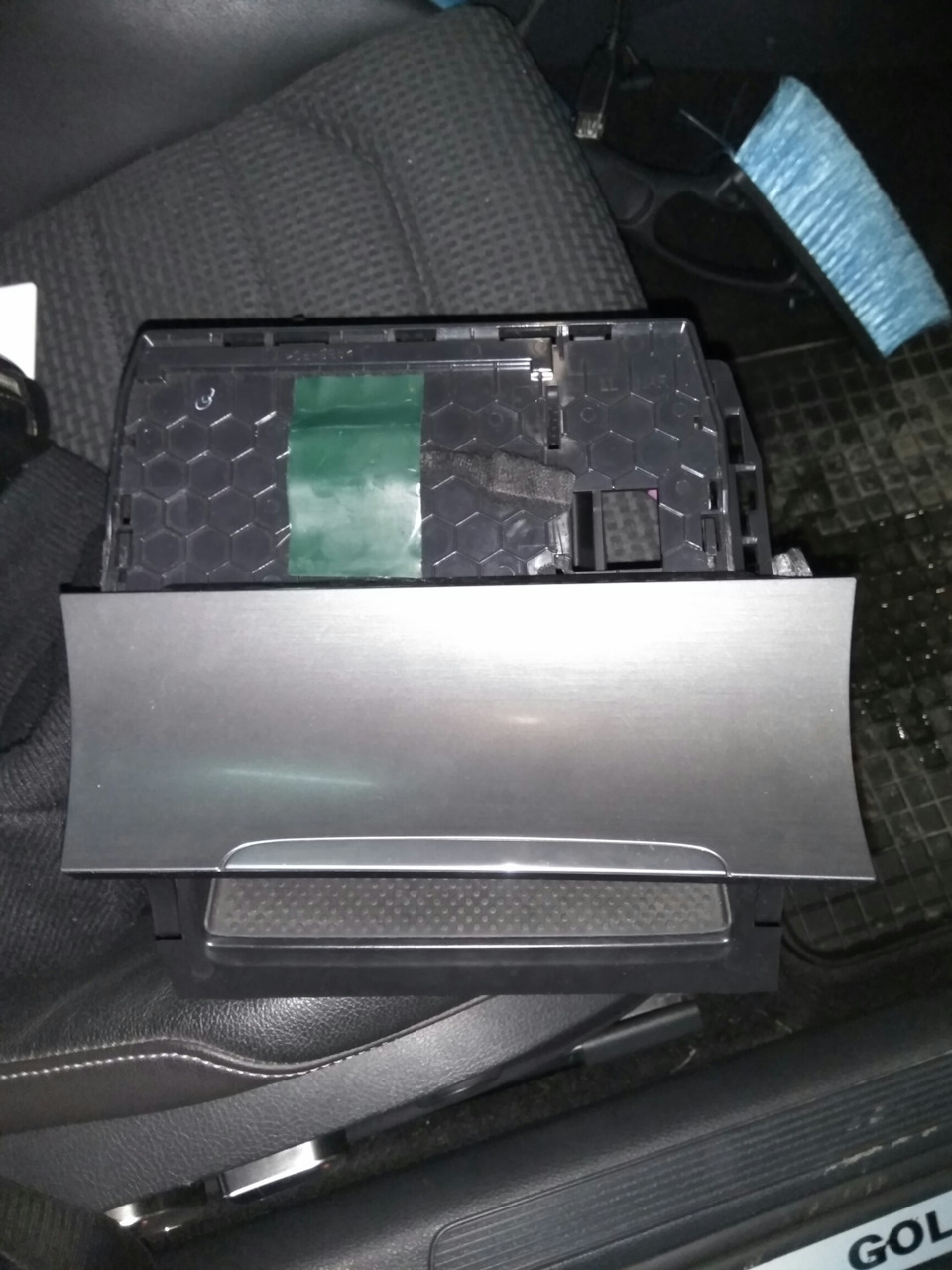

дістаю ящик центральної консолі і від'єдную роз'єми.

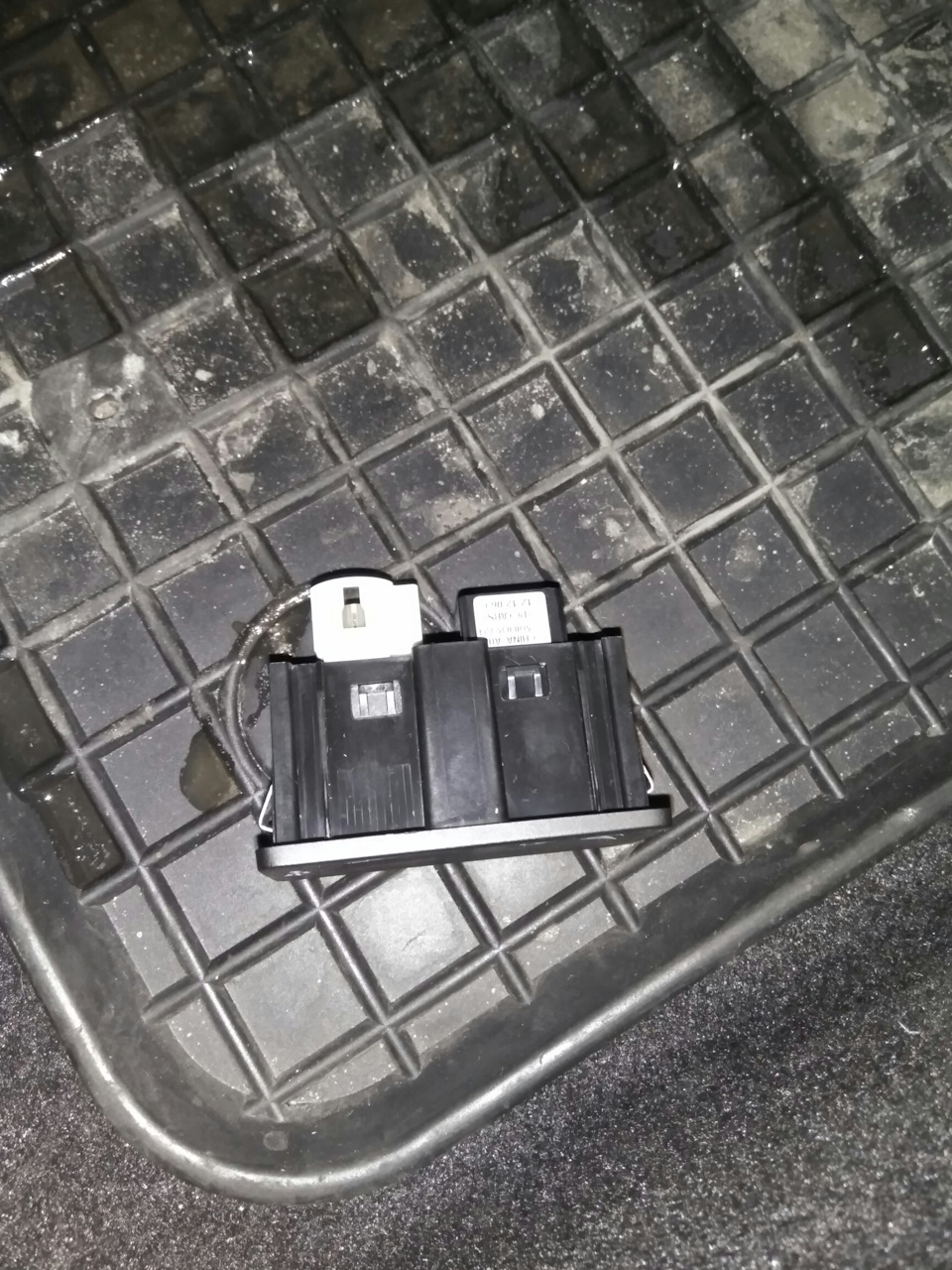

Від'єдную USB з AUX

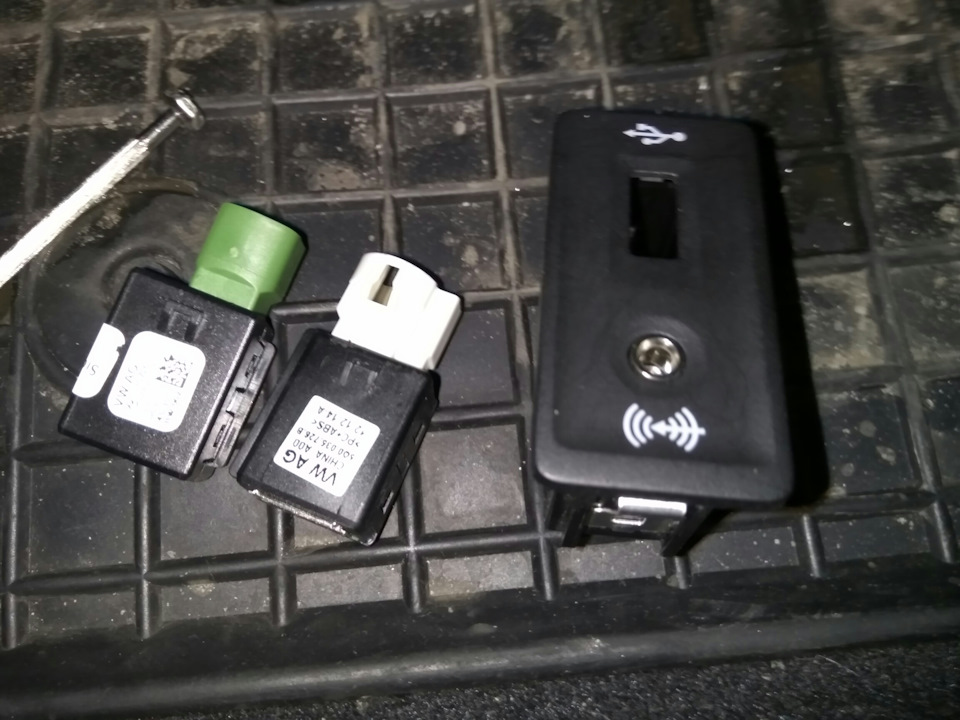

І витягую USB. На фото порівняння старого (білий) та нового (зелений) USB
З огляду на пост FAST про порівняння роз'ємівhttps://megadriver.org/logbooks з 5Q0035726B легко можна зробитидругий 5Q0035726 закоротивши резистор на ланцюзі живлення.
По картинці з Ельзи точно визначити місцезнаходження Хаба мені невдалося. Єдине там було сказано, що потрібно знімати накладкуцентрального тунелю. А ця справа не дуже швидка і весела, і нехотілося її робити другий раз l/475445046720594081/.
Подивився на зовнішній вигляд кріплення і побачивши що в ньогоповинен вкручуватися саморіз я став шукати можливе місцеустановки.
Зняв нижню накладку центрального тунелю з боку переднього пасажираі знайшов там саморіз. Відстебнув чохол КПП і зазирнув у те місце, де я побачив саморіз. Там була вставка схожа на кріплення.
Викрутивши шуруп я натиснув на вставку знизу, і вона виклалася зкріплення і я її витяг.
Ось я не розумію, чи не невже із заводу не можна було ставитивставку з кріпленням під хаб? Думаю різниця у вартостінезначна.
Згідно Ельзе Харчування на хаб йде від лінії 30, запобіжник SC16, але я як згадаю скільки мороки з підключенням роз'ємів в блокзапобіжників. Кому цікавоhttps://megadriver.org/p354420-prokladannia-provodki-pid-ksenonovi-fari
Взагалі вирішив підключити живлення і масу біля роз'єму дисплеямагнітоли. >
Для підключення доводиться ще раз зняти накладку на дисплей. І самекран. Докладніше тутhttps://megadriver.org/p354395-discover-pro-mib2-vstanovlennia
Підключаюсь до проводів, червоний живлення, коричневий маса. Тридроти Живлення, маса і сигнальний з магнітоли +5В, що магнітолапрацює:Третій сигнальний провід є проводом живлення для USB і вжеприсутній в моїй проводці, його потрібно тільки переставити з фішкикабелю Fakra в роз'єм хаба. Довжини дроту виявляється замало і йогодоводиться подовжити, так як роз'єм живлення на протилежному боціхаба від роз'єму USB входу зеленого кольору. Щоб біла фішка влізлав зелений роз'єм, потрібно ножем зрізати зайві виступи нафішці.
Тож підключаю дроти, беру флешку і в мене нічого не працює.>
Читаю пост Gellham І бачу що у нього +5В йде вчетвертий пін роз'єму хаба, а у мене в 3-ій згідно зі схемою вище.Переставляю провід у четвертий пін, і все починає працювати!
Далі, від'єдную всі роз'єми, ставлю кріплення хаба на місце, ставлюхаб у кріплення.
>Підключаю всі дроти до хаба та встановлюю всі деталі обробки намісце

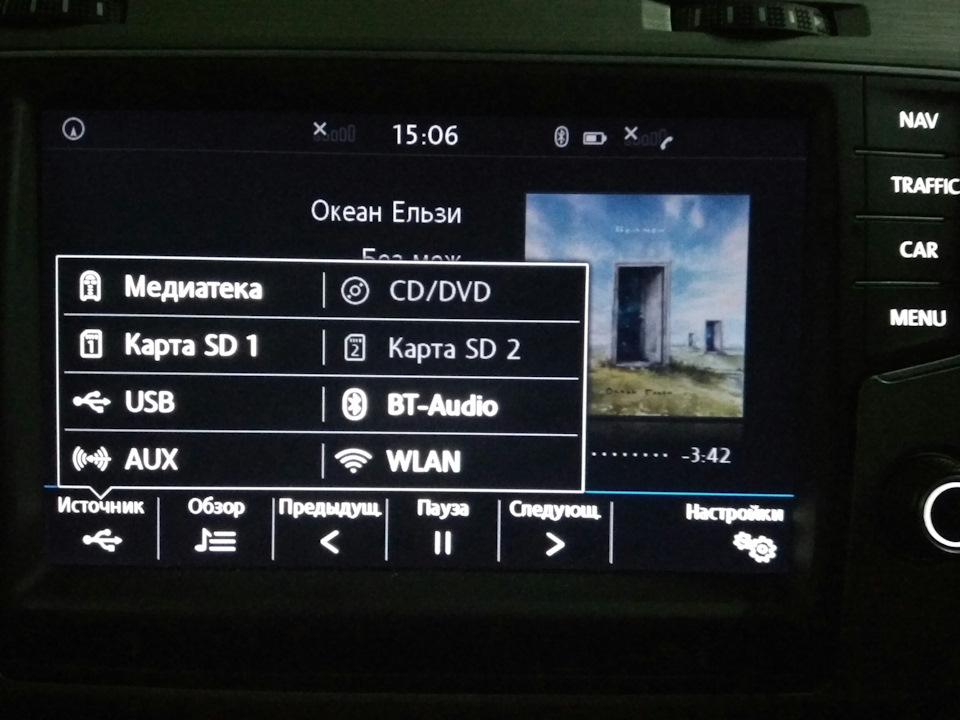

Результат
Підключаю телефон, запускаю google карти через android auto.
"ru/l/519938434005992333/
Підключаюсь до проводів, червоний живлення, коричневий маса.
Згідно зі схемою на Хаб приходить три проводи Третій сигнальнийпровід є проводом живлення для USB і вже присутній в моїй проводці, його потрібно тільки переставити з фішки кабелю Fakra в роз'ємхаба. Довжини дроту виявляється замало і його доводиться подовжити, так як роз'єм живлення на протилежному боці хаба від роз'єму USBвходу зеленого кольору. Щоб біла фішка влізла в зелений роз'єм, потрібно ножем зрізати зайві виступи на фішці.
Тож підключаю дроти, беру флешку і в мене нічого не працює. >
Читаю пост Gellham І бачу що у нього +5В йде вчетвертий пін роз'єму хаба, а у мене в 3-ій згідно зі схемою вище.Переставляю провід у четвертий пін, і все починає працювати!
Далі, від'єдную всі роз'єми, ставлю кріплення хаба на місце, ставлюхаб у кріплення.
>Підключаю всі дроти до хаба та встановлюю всі деталі обробки намісце
Результат
Підключаю телефон, запускаю google карти через android auto.
"ru/l/519938434005992333/
Підключаюсь до проводів, червоний живлення, коричневий маса.
Згідно зі схемою на Хаб приходить три проводи Третій сигнальнийпровід є проводом живлення для USB і вже присутній в моїй проводці, його потрібно тільки переставити з фішки кабелю Fakra в роз'ємхаба. Довжини дроту виявляється замало і його доводиться подовжити, так як роз'єм живлення на протилежному боці хаба від роз'єму USBвходу зеленого кольору. Щоб біла фішка влізла в зелений роз'єм, потрібно ножем зрізати зайві виступи на фішці.
Тож підключаю дроти, беру флешку і в мене нічого не працює. >
Читаю пост Gellham І бачу що у нього +5В йде вчетвертий пін роз'єму хаба, а у мене в 3-ій згідно зі схемою вище.Переставляю провід у четвертий пін, і все починає працювати!
Далі, від'єдную всі роз'єми, ставлю кріплення хаба на місце, ставлюхаб у кріплення.
>Підключаю всі дроти до хаба та встановлюю всі деталі обробки намісце
Результат
Підключаю телефон, запускаю google карти через android auto.
"запускаю google карти через android auto.
"запускаю google карти через android auto.
Коментарі20
на мій авто таких голів із заводу не було
від голови до хаба і від хаба до порту
Від голови до хаба зазвичай кабель вже є якщо магнітола із заводу. І потрібно тільки від хаба в usb.
на мій авто таких голів із заводу не було, хаб із проводкою йшов з алі
я бачив вже три варіанти розпинання, варіант 1 1-2, 2-1, 3-4, 4-3 і 1-4,2-3, 3-2, 4-1, варіант 2 1- 1, 2-2, 3-3, 4-4 і 1-4, 2-3, 3-2, 4-1, варіант 3 ваш, який на схемах всіх зображений, і у всіх працює саме їх варіант, тобто всі варіанти робітники)))
Не дуже зрозумів, чому у вас по дві пари в кожному варіанті?
Може хтось не правильно відраховує перший пін у роз'ємі? Той варіант що на всіх схемах він правильний
не пам'ятаєте розпинання hsd кабелю від usb hub до usb порту?
Такий самий як і від магнітоли до хаба, 1-4, 2-3, 3-2, 4-1
покази не сходяться)))), таке відчуття що від розпинування цих кабелів нічого не залежить
Залежить.
Сигнальний провід +5в звідки можна взяти?
З магнітоли. Він приходить як харчування штатного usb роз'єму
У мене просто встановлена RCD 510 Delphi, вона має окремий вихід на usb, це з нього?
А зовнішнього виходу живлення чи Rem з quadlock немає?
Щось я ніяк знайти не можу, де ще 5В може йти в quadlock(( Зараз у quadlock ще підключений роз'єм для bluetooth c мікрофоном в плафоні, aux не підключав. Скільки статей не читав, всі беруть 5В з наявного usb роз'єму) .
От за шкодовской схемою зрозуміліше звідки йде харчування 5В https://megadriver.org/p774586-usb-hub-na-3-porta Зелений роз'єм у квадлоці, 3 пін.
Спасибі велике, ознайомлюватимуся!
Привіт. Чи кодування адаптації якісь потрібно робити?
Другий usb активувати.
