Встановлення підрульового перемикача на магнітолу JVC/Kenwood (ховаємо IR світлодіод, не використовуємо Steering Wheel Remote)

До цього їздив на китайці з китайською магнітолою Podofo з аліку іне знав бід. Звук більш-менш, при продажі машини навіть знявмагнітолу, дуже мені сподобався андроїд. З касетою, відразу вирішивзамінити бо виглядає просто нема про що і функціоналу немає (ауксанемає, флешки теж), їздив слухав радіо ))

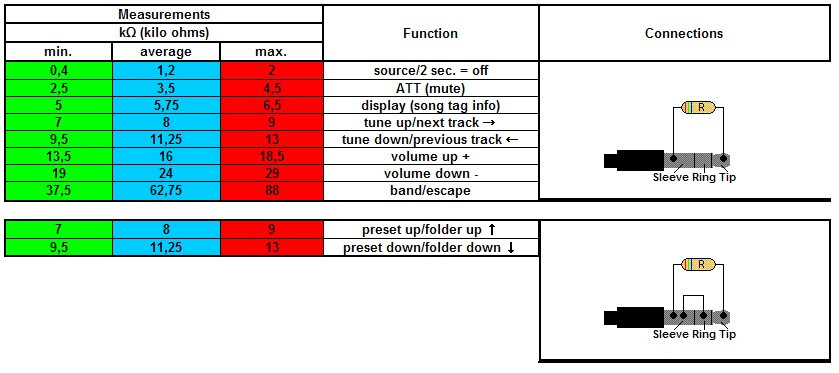

Перше що помітив після встановлення – звук зовсім нема прощо.Прям зовсім.Таке відчуття що цей мафон не тягне штатнітушканівські колонки, а в китайській тачці його вистачало.Поїздив 3тижні і зайнявся пошуками нового мафона.99% мафонів на андроїді цетой самий капелюх що був і вище з кривою розв'язкою і шумами, щохрінова працює радіо.Можливо комусь буде нормально але я такеслухати не можу від слова зовсім.Почав шукати що можна купити за недорого БУ серед Pioneer або JVC.Знайшовся JVC KW-AV61BT Подумав ікупив.Тут була моя помилка.Справа в тому, що в більшості Pioneer таінших фірм стоїть просте управління кнопками з керма, там просторезистори різних номіналів йдуть послідовно кнопкам і мафон розумієяку кнопку ти тицьнув (на задній частині магнітоли є вхід, вінвиглядає як AUX 3.5мм, але насправді це вхід для керування кнопок, зазвичай чорного кольору). Дуже просто і зручно, легко можнапереколгоспити практично будь-які кнопки з керма, маючи просто парурезисторів. Номінали резисторів для піонер і більшості іншихвиробників такі (але можуть бути й інші, гуглить своюфірму/модель):Дуже детально як підключитися до піонера розповілалюдина

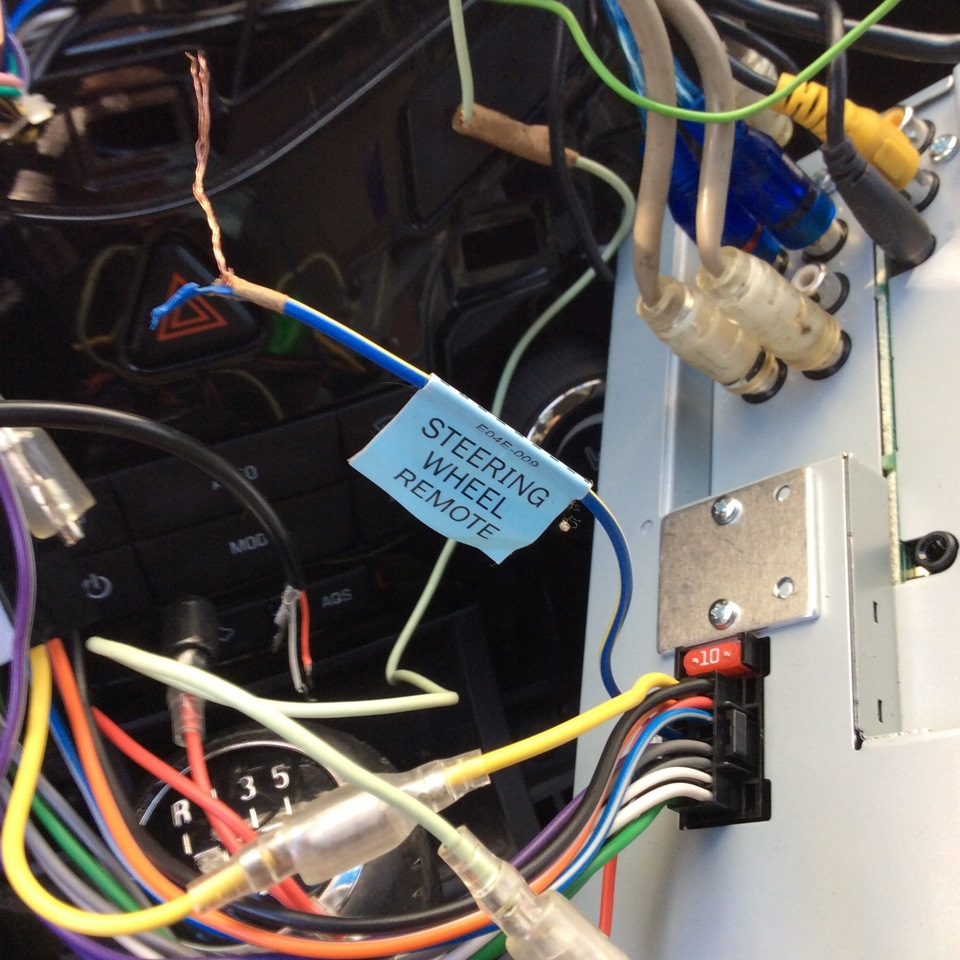

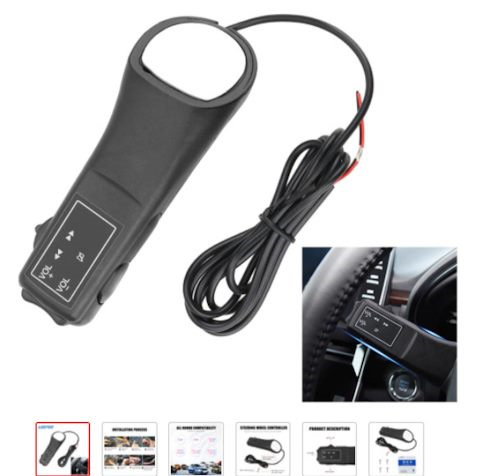

У JVC/Kenwood тенденція зовсім інша. У багатьох магнітол немаєцього входу для резистивного управління і є так званий "SteeringWheel Remote", це 1 провід на який необхідно відправляти цифровийсигнал (сигнал такий самий як і на пульті від магнітоли), магнітоларозпізнає сигнал і дає команду на якесь дія. Це означає, що требадокуповувати дорогі адаптери, які коштують 30-150% від вартостімагнітоли, і їх ще й хрін знайдеш. Мене залишився підрульовийперемикач. Дуже було зручно користуватися і коштував копійки, найсумніше що я його підключив і закріпив на шурупи, шляхузворотного немає, треба його якимось чином прилаштовувати) Ось таквиглядає . Коштував 7 доларів.

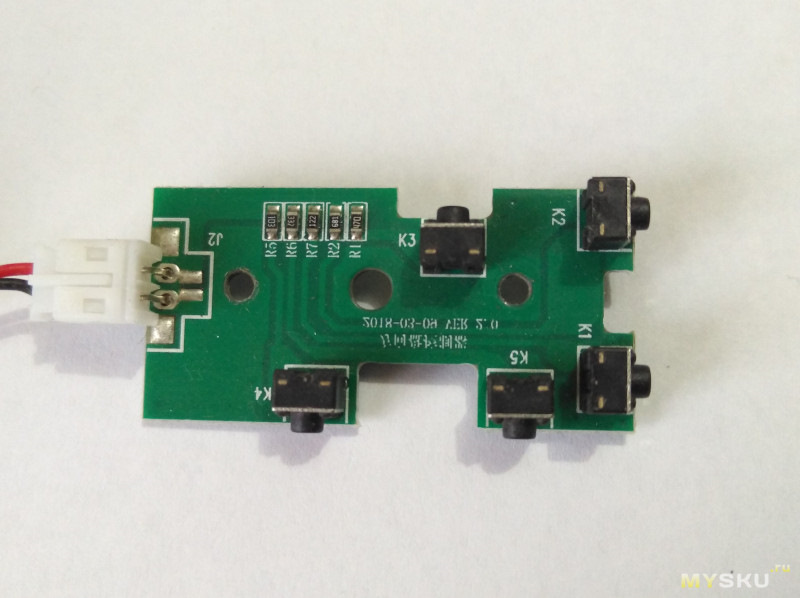

R2 680 Ом
R3 1.2 кОм
R4 3.3 кОм
R5 10 кОм

Видим что они не совсем стандартные и если надумаете ставить напионер то придется перепаять их. Ось тут людина розписала докладноhttps://megadriver.org/logbooks
У випадку з JVC/Kenwood є 2 варіанти:
1 .) Емулювати сигнал з пульта через ардуїно/будь-який іншиймікроконтролер. Тобто, зчитується IR сигнал із вашого оригінальногопульта від магнітоли і потім відправляється цей сигнал на провід.Steering Wheel Remote з Ардуїно. Дуже каламутний варіант, безнавичок і знань малоймовірно, що вийде. Я витратив 2 дні і все безуспішно, спробуйте якщо реально є в цьому навички тавпевненість.
2.) Відправляти IR сигнал через прихований десь світлодіод. Саметакий варіант я і вибрав. Перше що необхідно це знайти оригінальнийпульт (можна купити, а після цієї процедури його благополучнопродати, попит є повірте мені :)). Друге це купити з аліекспрес за2 долари донор який ми будемо курочити щоб не ламати оригінальнийпульт.

Ось такий пульт. Там 6 кнопок, у мене в підрульовому 5 кнопок. Такщо мені вистачає цього Плюс його в тому що там дуже простамікросхема і легко припаятися і його потім можна перенавчити підбудь-який інший мафон де є IR управління магнітолою. Дуже класно.Як навчити цей пульт є відео на ютубі. Next track
˅ = Prev track
ON/OFF = Mute (його навчаємо обов'язково так як він потрібен будедля програмування пультів у майбутньому)

Далі розбираємо. У розібраному вигляді ми бачимо наступне

Мікросхему вже видалив
Фото мікросхеми. Зверніть увагу на мікросхему. Там є всього 16контактів і використовується реально 9 для 6 кнопок. МаркуванняHB1531E

Випаюємо мікросхему звичайним паяльником і припаюємо за наступноюсхемою до тоненьких проводок (я використовував idE шлейф відкомпа):

Переглядаєте схему своїх кнопок на підрульовому перемикачі таприпаюєтеся, все це природно індивідуально Акуратно виводимо IRсвітлодіод і монтуємо на місце (все дуже компактно, вся начинказапросто влізла в цей же перемикач).

Живлення робив через знижку з аліaliexpress.ru/item/327620…c& ws_ab_test=searchweb0_0, searchweb201602_, searchweb201603_, виставив 3.3 Вольта від АСС
Виході отримуємо наступне

Все чудово працює.Світик не обов'язково спрямовувати прям намагнітолу, працюватиме і так добре)
