Усім доброго часу доби!

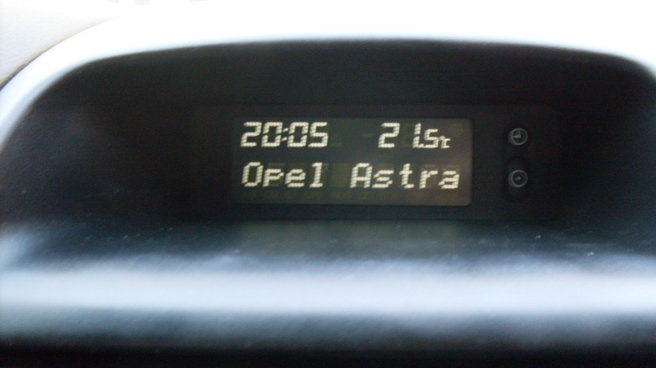

з демонстрацією роботи ардуїно та айстровського Tida.
Як і обіцяв закидаю схему підключення та бібліотеку ардуїно для 10сегментного Tida.
При невеликому допилі бібліотеки працюватиме і на 8 сегментномудисплеї, були і такі :)

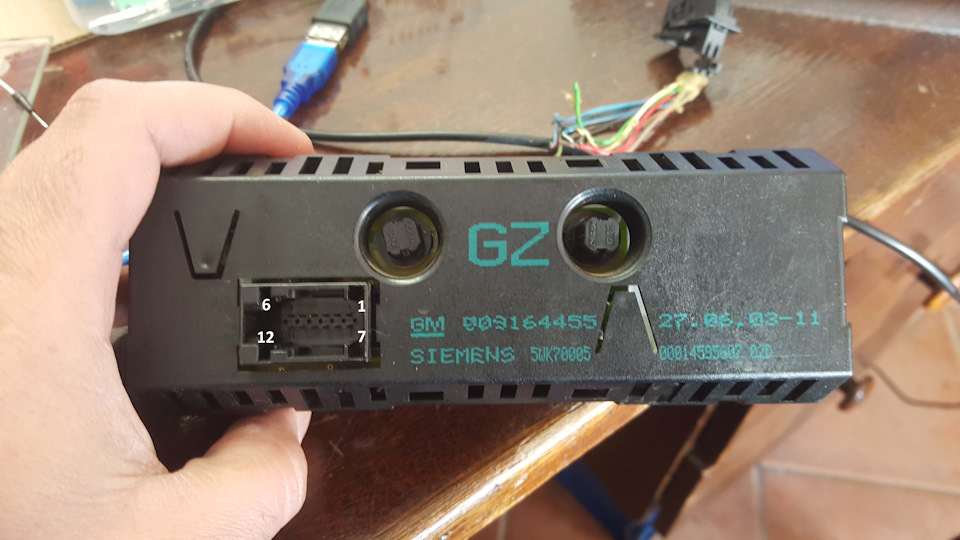

Фотка з нумерацією пінів
1. +12V після запалення
2. Радіо/дата потрібно подати +12 для виведення даних з ардуїни аборадіо
3. +12V від акб
4. Мультитаймер (підсвічування)
5. NTC датчик температури зовнішній
> 6. GND
7. NTC датчик температури зовнішній
8. DIAG — К лінія
9. Сигнал датчика швидкості
10 SCL
11. SDA
12. MRQ
схема з'єднання
1. +12V після запалення
> 2. Радіо/дата потрібно подати +12 для виведення даних з ардуїниабо радіо
3. +12V від акб
6. GND на GND ардуїно і на GND блоку харчування
моя ардуїна запитуються від юсб порту, тому потрібно з'єднати міжсобою землі харчування і ардуїни.
10. SCL -> на 5 пін ардуїно нано (D5)
11. SDA -> на 6 пін ардуїно нано (D6)
12. MRQ -> на 7 пін ардуїно нано (D7)
піни можна перепризначити в скетчі.
для виведення даних використовував 3 цифрові порти.
ну і саму бібліотеку з демо скетчем ви можете завантажити тут
всім вдалих розробок :)!
Коментарі20
Це те, що я шукав) хочу в омегу поставити позаштатну магнітолу і з неї інфу на дисплей, він трохи відрізняється, але думаю різниці там немає, пробуватиму, спасибі величезне 💥
Привіт. Прикупивши собі на Астру Классік base штатну магнітолу Delco CDR 500 і штатний Tid . Неможу зєднати. Може у вас є схема.
Привіт, схеми як такої немає дивись у моєму журналі підключення тід до ардуини
Доброго дня, я хочу запитати вас тільки tid можна чи можна і mid
Думаю можна спробувати
Схема підключення яка?
Так все ж таки розписано )
Воно так, але ардуїнка по-ходу згоріла (Харчування ардуїно з юсб ПК. ТІД підключений як у вас в описі і до блоку живлення 12 В. Від ардуїно до ТІД провід між масами. Ардуїно нагрілася і тепер не працює. Ніяких резисторів нікуди не ставив, просто 4 пр...
Так, без супров, до дисплея безпосередньо, можливо ти на тиді нумерацію пінів не правильно порахував? Хоча на фотці вказана нумерація
Я ТІД з Вектри Б підключав.
Треба б перед включенням розпинування дивитися, може відрізнятися, хоча якщо тид один в один не повинно відрізнятися
Распинівку перевірив, все підключив, але чет не доля, мож сам ардуїнчик палений попався)))
І таке буває )
Які ще параметри є можливість дістати? Цікавить тиск турбо, кути, час упорскування і ще деякі.
це тільки бібліотека для ардуїни, яка дозволяє виводити дані на штатний дисплей.а далі, якщо знаєш як робити запити до лінії для зв'язку з ебу, то можна виводити практично всі дані, які здатний віддати ебу )
Не шарю в цьому нічерта)
драйвер між ардуїно та дисплеєм )що ардуїна шле, то дисплей показує )
Красавчик, чувак молодець!..
Велика повага за оприлюднення інформації. Багато хто зробить і мовчить) На це натикалися? github.com/fire1/ArduinoMid
та там не особливо багато інформації )) так натикався, але там дисплей зовсім не бюджетний )
