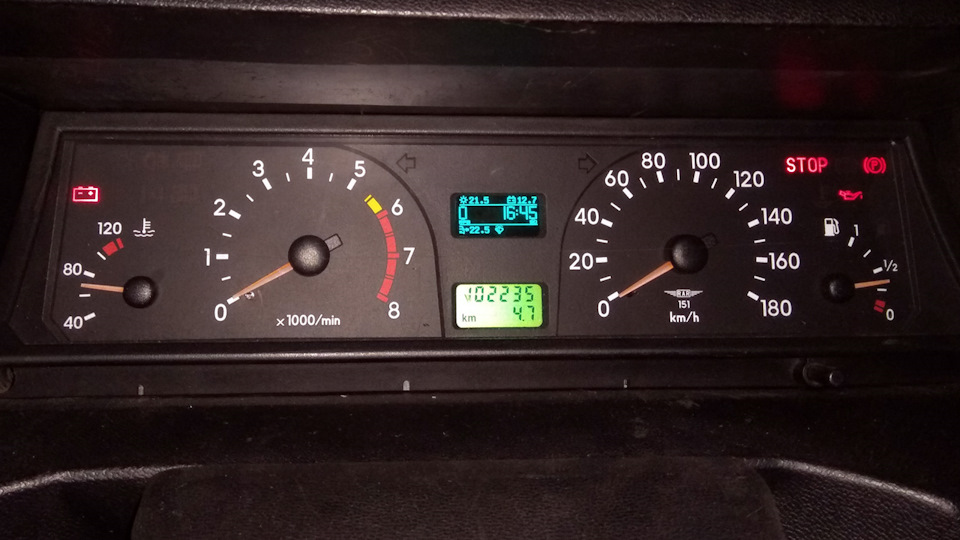

Минулого літа я купив Таврону мегапанель. Встановив і радів. Алехотілося більшого.
Знайшов я якось приклад установки дисплея в приладову панель Взявйого за основу ... Воював ... У результаті вийшов міні БК, якийвміє показувати:- поточну дату і час; - напруга борт мережі;
— температуру за бортом і в салоні
— швидкість у вигляді цифри;
— обороти двигуна у вигляді цифри;
— кількість палива в баку (на етапі тестування);
— температуру двигуна у вигляді цифри (на даний момент неготово).
У вигляді піктограм сигналізувати про:
— не закритий багажник;
— відчинені двері;
— режим роботи електробензонасоса (про це нижче);
— низький рівень омиваючої рідини;
— підвищеній напрузі борт мережі.
Також виводить на штатну лампу сигнал про низький рівеньохолоджуючої рідини (про це також нижче).
< /Як контролер використовується Arduino ProMini. За годинниквідповідає DS3231SN. Датчики температури DS18B20 та SI7021. Екран128X64 пікселів на контролері SH1106. Плату розводив сам. На даниймомент це вже третя версія плати. Датчик зовнішньої температури(DS18B20) захований під лівою фарою. Салонний датчик SI7021захований під торпедою, другий салонний датчик (DS18B20) підпластиковою обшивкою центральної стійки кузова. Датчик рівняохолоджуючої рідини.
/>
Я замінив штатний розширювальний бачок на бачок від VAG. З приводузаміни буде окрема посада. У бачку вже вбудований датчик рівня, алепринцип його роботи відрізняється від такого у вітчизняних авто. Зафактом це 2 штирі, між якими знаходиться рідина, що охолоджує.
Залежно від кількості рідини змінюється опір між ними. Якщо виходидатчика безпосередньо підключити до лампи, то лампа світиться і взалежності від рівня змінюватиметься яскравість свічення. Нам такене личить. Контролер вимірює опір датчика. Якщо опір знижується допевного рівня — вмикаємо лампу аварійного рівня ОЖ.
Режими роботи електробензонасоса.
Штатний бензонасос був замінений на електробензонасос HEP02A. Йогопідключено через газову кнопку. Потім викладу окремим постом схемупідключення. Є 2 режими роботи бензонасоса:автоматичний (автовимкнення при непрацюючому двигуні) і примусовий (працює поки щовключено запалювання). Контролер виводить на екран режимбензонасосу.
Режими відображення.
Є 2 екрани. На першому екрані є два варіанти відображення:

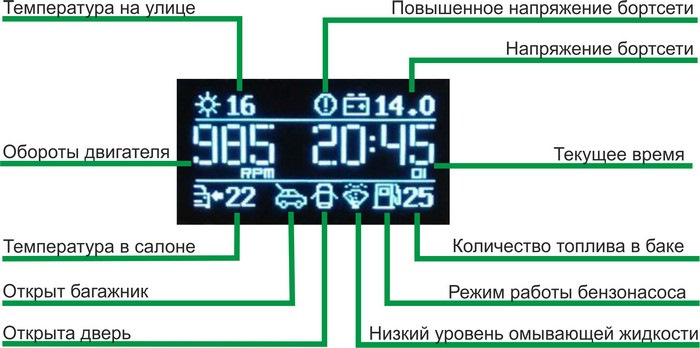

Авто не рухається, швидкість 0:

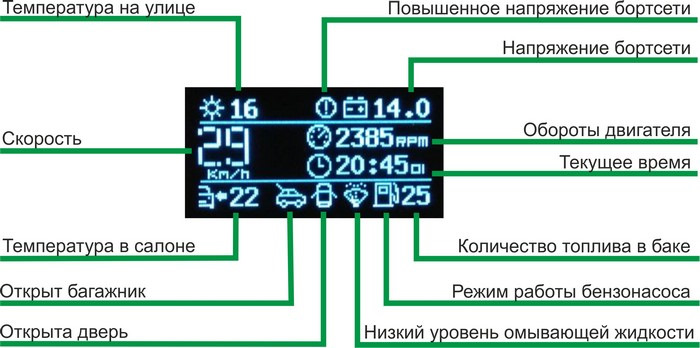

Авто рухається, швидкість > 0:

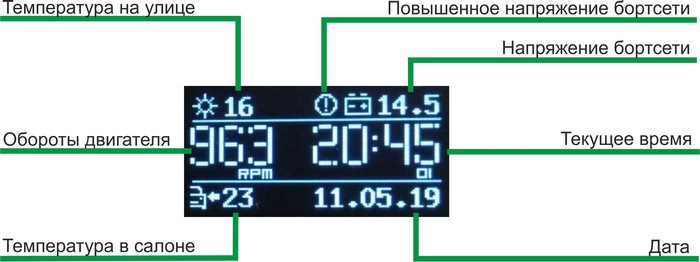

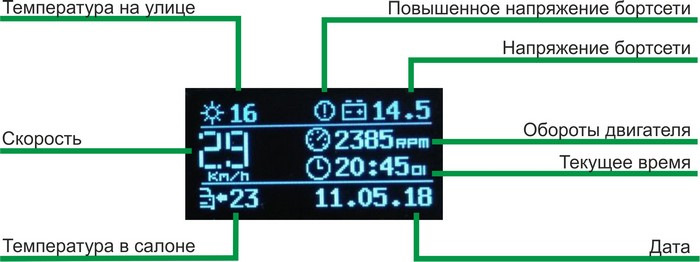

На другому екрані замість піктограм відображається дата:
Запчасти на фото:110519Управління проводиться з допомогою трьох кнопок встановлених напідрульовому кожусі.
Одиночна кнопка використовується для перемикання режиміввідображення.
Якщо її затиснути, входимо в режим налаштування годин/дати . Задопомогою інших кнопок проводиться налаштування часу/дати.
Коментарі20
