Усім привіт. Протягом попередньої частини, як і обіцяв, викладувихідники для повторення.
У даному пості йдеться про БК у трохи доопрацьованому варіанті, який я робив для Юрія.Інформацію про цю версію БК можна прочитатитут.

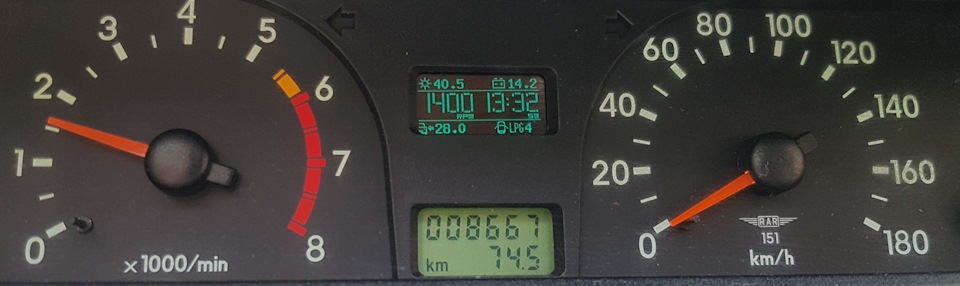

Фото від Юрія.

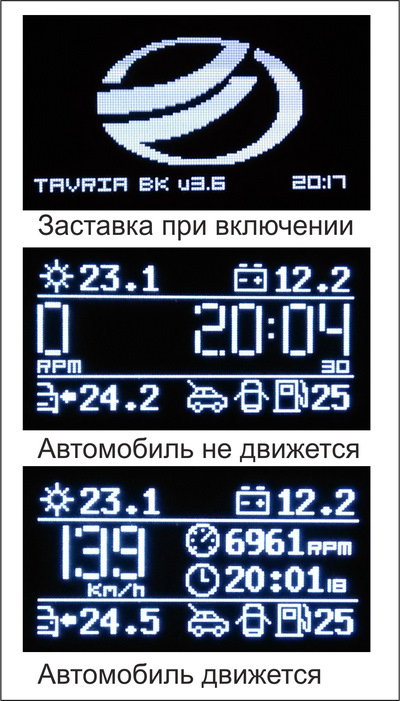

Основні режими відображення. Тут.
Для виготовлення знадобилося:
— Arduino Nano;
— 1.3 OLED дисплей;
— модуль годинника DS3231;
— знижувальний перетворювач DC-DC HX-MINI-360;
— датчик температури DS18B20 — 2 шт;
— Одноканальний інвертор з тригером Шмітта SN74LVC1G14DBVR — 10шт;
— Діод M7 1N4007 — 4 шт;
— Транзистор 2N7002 — 1 шт;
— Конденсатори SMD 0805 — 0.22uF — 10 шт;
— тактова кнопка — 3 шт;
— корпус пластиковий NM27;
— а також резистори SMD 1206 різного номіналу (резистори підписаніна платі).
< /p>
Для підключення проводів можна використовувати паяння проводу наплату або клемники 350-03, 350-02, 306-02 та 306-03. Я віддаюперевагу прямій пайці дроту до плати.

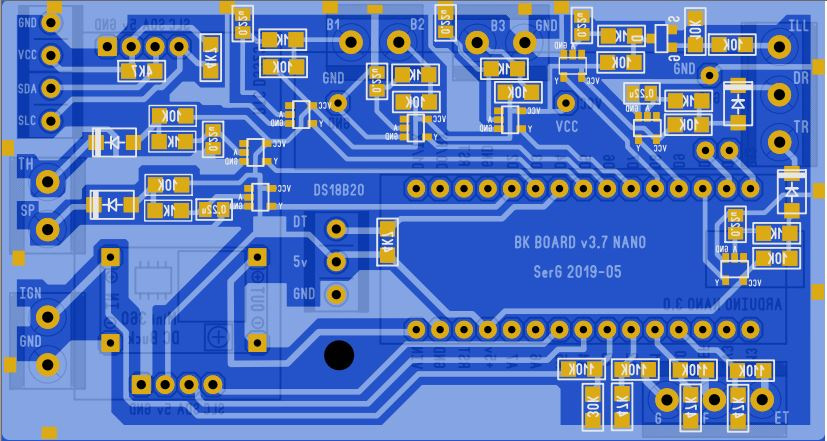

Плата складається з 3 частин:Основна плата.

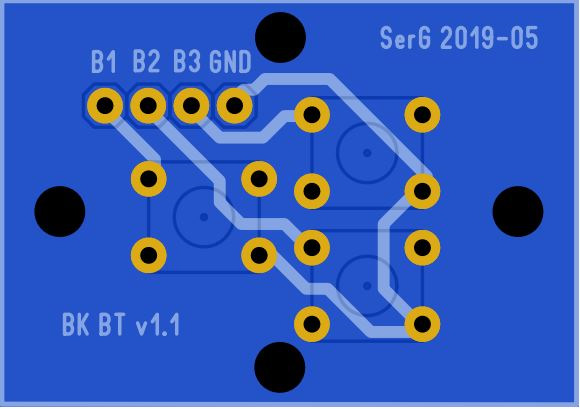

Плата кнопок.

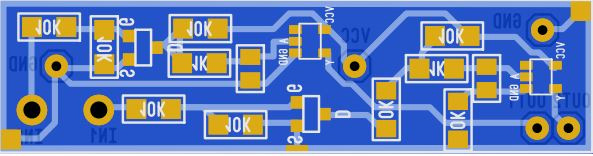

Додаткова плата (доп входи для режиму перемикання газ/бензин)
Основна та доп.Плати (раніше версія).
Якщо машина тільки на бензині, можна третю плату невикористовувати.<
Поясню з приводу мікросхеми SN74LVC1G14DBVR, я використав її дляапаратного придушення брязкоту контактів. Якщо хтось плануєпереробляти плату під себе, можна відмовитися від неї тавикористовувати по входах резисторний дільник разом із програмнимпридушенням брязкальця контактів. Але без цієї мікросхеми спідометрта тахометр працюватимуть неадекватно. Я вирішив не морочитися івикористовував цю мікросхему на всіх необхідних входах. >
ВАЖЛИВО:Дана реалізація не зовсім вдала через те, що екранзнаходиться в панелі приладів, а сам контролер зовні. Наведення відсистеми запалювання можуть підвішувати екран/контролер. Через цедовжина проводів між екраном і контролером має бути мінімальною.Бажано використовувати дроти нормальним перетином (наприклад0, 75).
На основній платі підтягуючі резистори R15 і R16 краще невстановлювати (або прибрати у разі частих зависаньдисплея).
PS Якщо є питання чи пропозиції, пишіть у лс.
PS2 Я вирішив переробити проект, контролер буде розташованийусередині панелі приладів. На даний момент плата на виготовлення.Якщо все нормально працюватиме, викладу окремо.
Коментарі15
Успіхів! Потрібну справу робите.
Спасибі.
А принципову схему можна побачити? Ато не зрозуміло призначення висновків. Заздалегідь дякую
Її як такої немає. Так як це не перша версія БК, вдосконалювалася поступово, схема в голові) Якщо потрібно намалювати схему.
Приблизна вартість яка буде?
Вартість приблизно 700 грн. Це з урахуванням купівлі всіх деталей в Україні, якщо основне брати в Китаї приблизно 500.
під замовлення робите?
Відповів нижче.
Клас! Під замовлення плануєте робити?
У цьому виконанні немає. У новій версії можливо.
Шкода, що реалізувати спідометр на панелях з тросиковим приводом не вийде. Чи можливо зробити варіант прошивки без спідометра? А на його місце розмістити, наприклад, інфу обертів двигуна або тиск масла?
Спідометр можна реалізувати разом із тросом. Для цього потрібен датчик швидкості прохідної. До нього можна підключити трос і бк. Замість швидкості можна відображати постійно оберти двигуна.
1001 подяк! Екран виглядає супер
Обдуріти… Удачі!
Суперський проект! Продовжую стежити. Удачі!
