TID Astra G + Arduino частина 3
Усім доброго часу доби.
Продовжую епопею з модернізації штатного тиду.
Tid Astra G + Arduino
Tid Astra G + Arduino частина 2

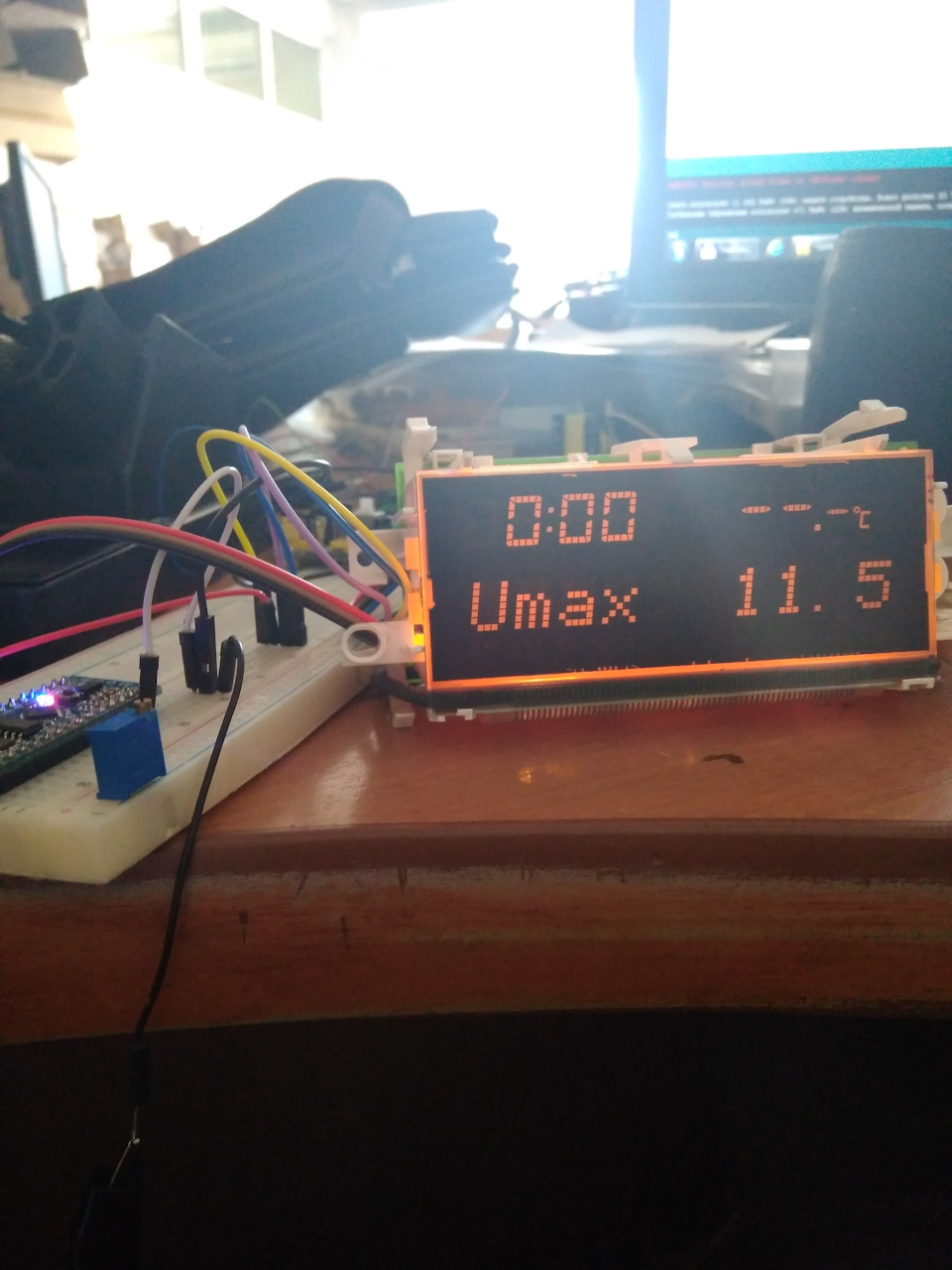

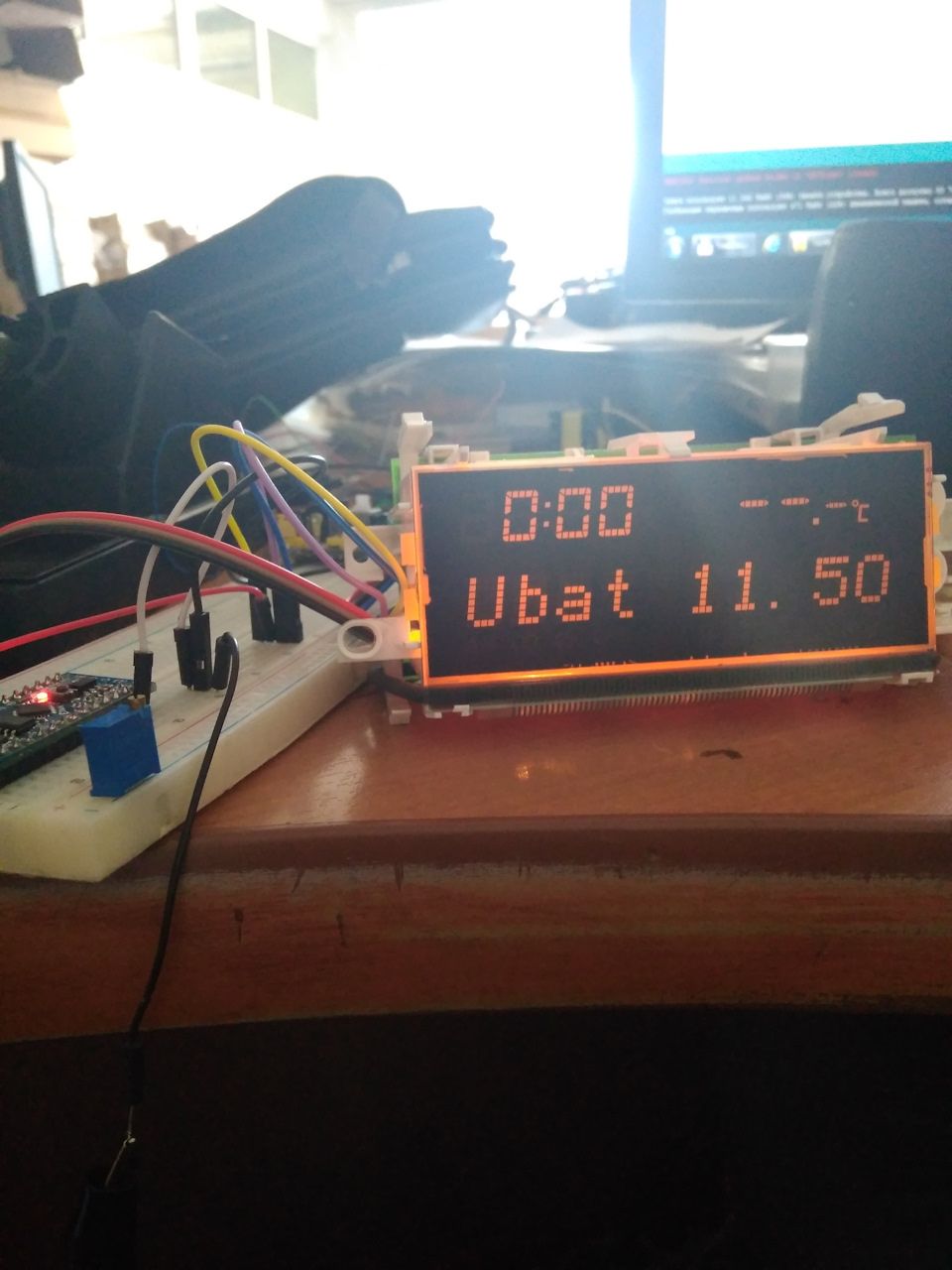

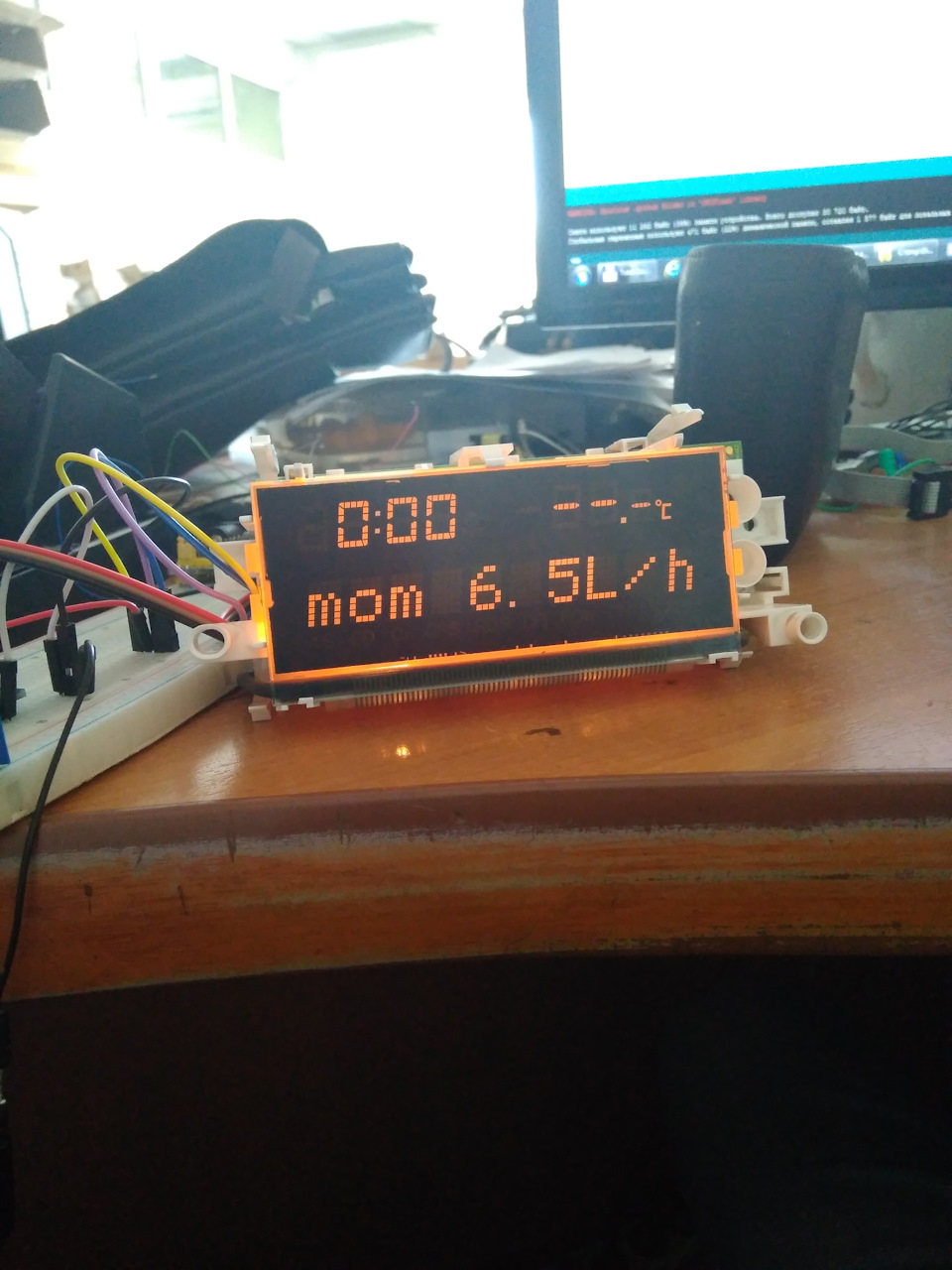

Дисплей має всього 10 знаків, так що багато інформації за раз невиведеш.
За цим вирішив виводити дані на дисплей по двох колах.
1 коло — загальний, гортає меню кнопками на підрульовому перемикачі— R і S
2 коло — внутрішнє з автопрокруткою — виводить значення на дисплейпо черзі.
3 одночасне натискання кнопок R і S замислюється як увімкненнясервісного меню. > — зменшує меню на 1
по трохи рисую розведення плати, поки в проекті задіяна платаArduino nano, запас ще є :)
сподіваюся вистачить об'єму пам'яті для задуманого…
з заліза знадобиться ще K-Line адаптер для тестів, на платі вінбуде у вигляді мікрухи l9637
лінк на завантаження скетчу
> ПС! ..
прошу не звертати увагу на вимірювання напруги в коді. Зробивпросто для наочності :)!
Коментарі20
Не зрозумів трохи. Підключення реалізовано як К лінія від блоку на ардуїно, а ардуїно на дисплей виводить інфу, правильно?
Дисплей не по ка лінії підключається, по 3х провідний, так само як штатна магнітола. Єдине так і не розібрався як дістатися до налаштувань годинника з Ардуїно, начебто у магнітоли є функція синхронізації часу
Доброго дня! Дисплей юзаете?
Привіт, варто звичайно в машині у стандартному підключенні )
Проект живий і чи отримав продовження?
Так чи готова ) бери і користуйся )
А підключення по k-line як реалізовано, підкажи як ще підключити залишок газу в балоні.
Спосіб купа, але це тільки бібліотека для роботи з дисплеєм!
Даєш проект на комерційній основі та під інші дисплеї!
Все відкрито, а перезбирати скетч під інший дисплей думаю не складно ) якщо хтось подарує олід або тфт дисплей 192*64 або 240*64 для експериментів, буду дуже вдячний )!
Ти що лаєшся! І незрозумілими словами обзиваєшся!) Не все ж нишпорять ...
та я теж не нишчу ... ))))) все методом наукового тику, методом проб і помилок ) і за допомогою всемогутнього гугля )))))
Шайтанама!)
Про ідею з парктроником я якось озвучував, у темі про інший бк. А мені прийшла ідея (шкода, я сам не можу її реалізувати), задіяти нижню сходинку під вказівку відстані до перешкоди, із запалюванням сегментів та вказівкою кількості см ., при нульовому...
тут ардуїно нано не вистачить )))) як мінімум на мегу переходити або ще краще на стм32
стм дадада
на жаль ще не пробував це зарубіжне диво. хоча хустку прикупив ) чекає своєї черги.
теж у кошику лежить.
Ну це дивлячись як реалізувати, а так за другим способом підключення, елементарно, якби я умів проги писати.
від тут то й прикол. я теж не сильний у кодингу, все методом наукового тику )
