Усім доброго часу доби.
впродовж моїх переробок в Астрі закидаю ще одну.
Це підсвічування блоку управління пічкою та заміна штатних крутилокна фордовські :)
В принципі з цього все і почалося.
розібравши блок управління пічкою та знявши розміри, приступив довиготовлення плати.
/p>

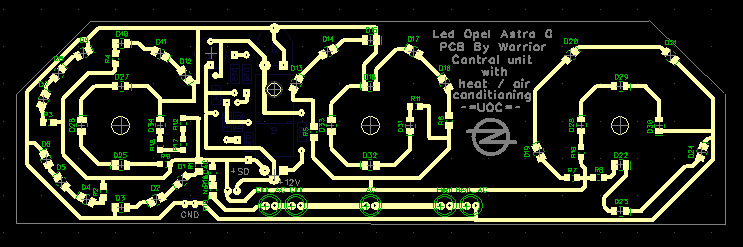

плата підсвічування печі
Плата одна а не 3 як зазвичай роблять.
З початку зробив собі, у мене блок управління з кондиціонером.
Після на прохання комрадів вирішив зробити універсальну плату, підходить як для блоків з кондеєм, так і без. Так само в плату булиінтегровані діоди підсвічування кнопок,

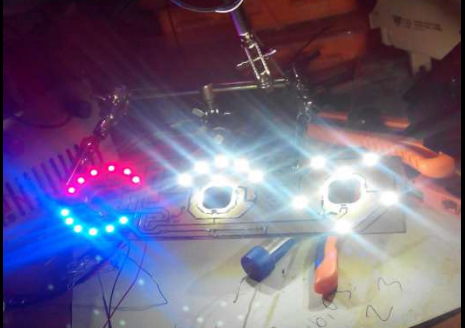

в результаті вийшла від така конструкція.

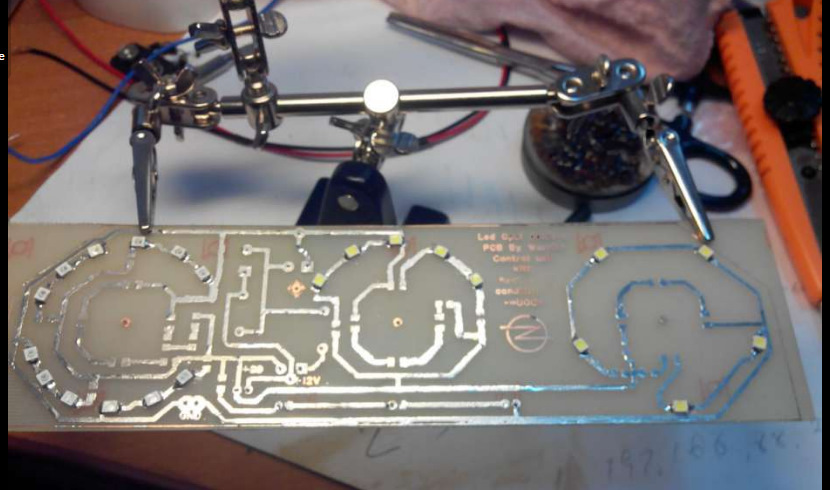

плата майже готова до встановлення
на додаток замовив на алі крутилки від форда і впровадив у своюмашину. br/>
з переробки крутилок думаю на драйві є багато статей :) з цьогоособливої уваги
цій процедурі не приділяю.
ПС!
b> Важливо!
1) Блоки бувають не 2-х типів, а трьох! у третій тип блоків цюплату встановити не можна!
2) Не всі блоки мають прозорий світлофільтр! і на відміну відприладки, його там зашкурити не вийде!
3) Якщо кому треба, то можу скинути посилання на алі де замовлявкрутилки від форда.
Знову ж таки крутилки бувають з різними "входами", для мого блокупотрібно було крутилки із зірочкою, але є і з хрестом, так щобудьте уважні при замовленні крутилок :)

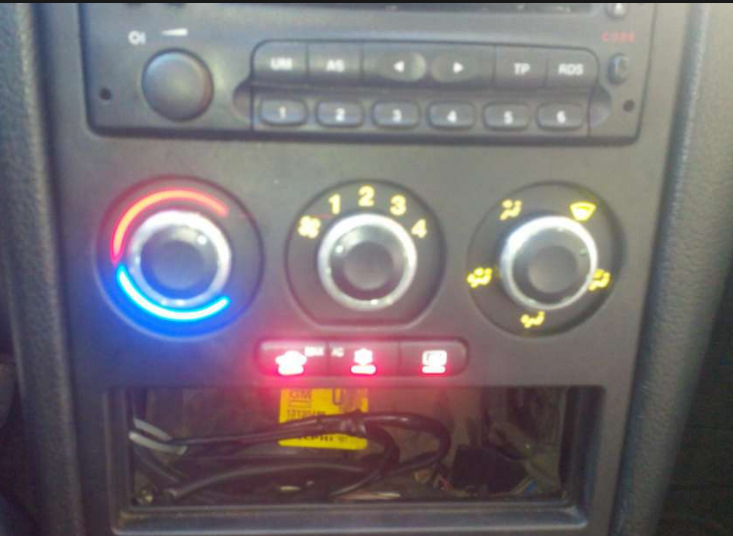

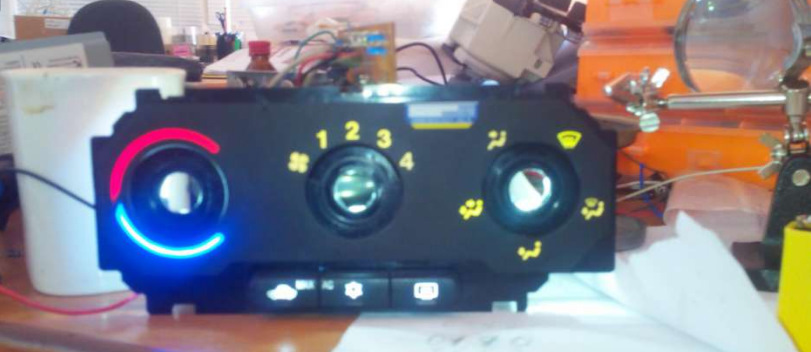

ну і колекція фоток :)
За численними проханням даю лінк на крутилки
Вихідники плат не даю… але можливий бартер…:)
потрібні сд серії SK6812 (RGBW) типорозміру 3535 для новогопроекту…у кількості 200шт< /b>






Коментарі19
ну а як світлофільтр подолав?
Ні ( вихід тільки знайти світлофільтр з прозорою основою, є такі блоки.
Ну я собі теж прозорий ставив! Поки два жовті не зіпсував(((
Намагався їх зашкурити )? Є ідея, тут товариш приладки малює, може є варіант перемалювати і грубку? Хоча як її потім приклеїти. ось у чому загадка
Можна спробувати!))) та як як?! Так само як і рідна, приклеїти
Так рідна хз яким клеєм клеїлася
Ну треба клей який не роз'їсть трафаретку, зараз стільки клеїв що це не проблема!))) ну або на крийняк є дуже тонкий скотч двох сторонній
Тим більше накладка ще центральною консоллю дотримується)
Вона слабко дотримується
Не сперечаюся! Але плюс клей або скотч і буде норма)))
перебуваєш в Україні, в РФ немає офіційних способів доставки. Люди просять файл простий, тому що ідея покупки сама по собі тупикова. Міг би по 50-100руб. брати за вихідник і все. З повітря гроші. Скільки людей би сказали тобі Спасибі та були вдячні. ...
Не все, але варіант запропонував, бартер на комплектуха. для розвитку нового проекту, але як варіант, можу розглянути і твоє пропозицію в личку.Просто прикро буде, якщо хтось запустить масове виробництво плат без моєї участі.
Ласкаво просимо))) чим зможу допоможу
Мені теж якщо можна файлик з платою і які у тебе лід і якийсь опір стоять
Ліди типорозміром 3528, сопри стоять на 200 ом, але світить дуже яскраво, перероблятиму і ставитиму сопри на 1к, вихідники плат на жаль не висилаю.
А де посилання на крутилки. У мене з кондеєм. А можеш мені зробити таку саму?
Дам посилання допоможе )
Буду вдячний!
додав до опису
