Підсвічування приладової панелі Astra G

Усім доброго часу доби.
Давно стежу тут за статтями щодо обробки підсвічування приладовихпанелей для Opel Astra G.
і ось вирішиш нарешті опублікувати і свою роботу.
перший варіант плат успішно розходився поштою на ура.
ось він…

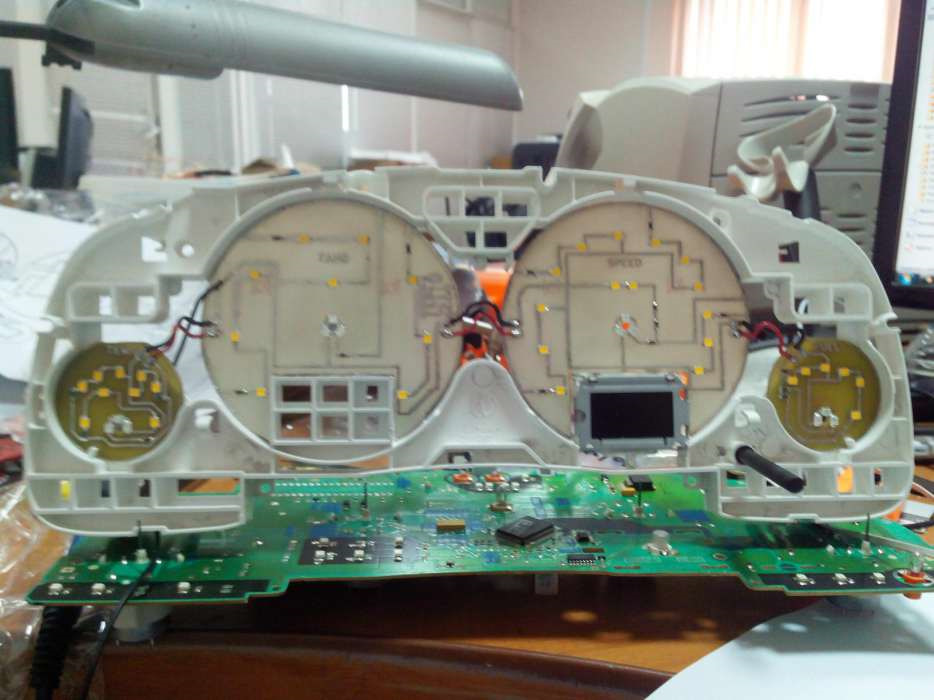

перший варіант підсвічування

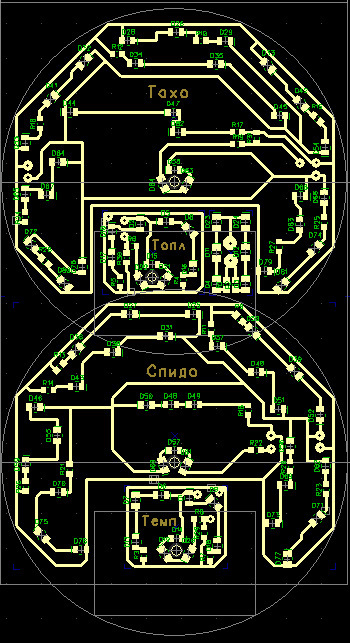

Посидівши, почухавши ріпу, все ж таки вирішив зробити другийваріант плат.
що ж у них з'явилося.
1 для себе зробив економію місця на друкованій платі.
2 простоту обробки плати.
3 і найголовніше, тепер режим включення стрілок можна вибиратисамому.
всього є 3 режими.
а) стрілки підключені постійно до +12 після замку запалення.
світлять завжди при включенні запалення
б) стрілки підключені до дисплея одометра.
знову ж таки світять завжди, але мають денний і нічний режим.
в) стрілки підключені до підсвічування шкали.
тут як би класика. Ввімкнув підсвічування шкал і ввімкнулосяпідсвічування стрілок.
всі 3 варіанти в будь-який момент можна скомутувати в приладку. Такби мовити кожному за смаком.
тепер на рахунок вічних питань…
1 стаби не ставив, бо щоб у ланцюгу вилетіли 3 діода при обмеженніструму сопром в 2к як мінімум
потрібно щоб напруга стрибнула понад 45В
2 шим так само не ставив, так як його можна доставити в будь-якийчас і не влазячи в приладку.
3 плавний запуск… цікава штука, але знову ж таки його як і шимзавжди можна доставити :)
4 вихідники плат не відправляю :-)

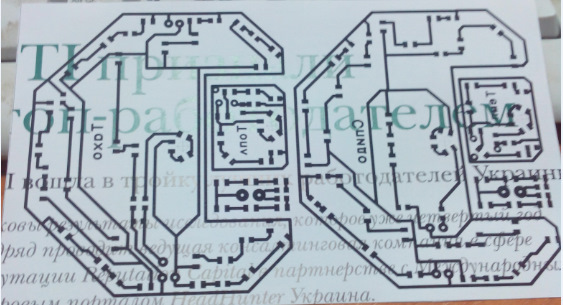

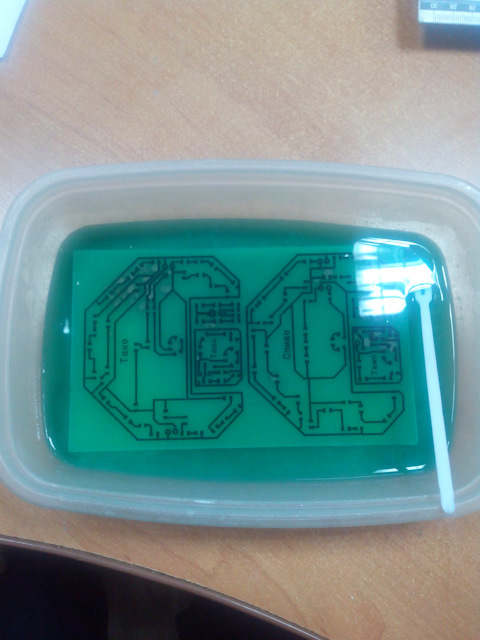

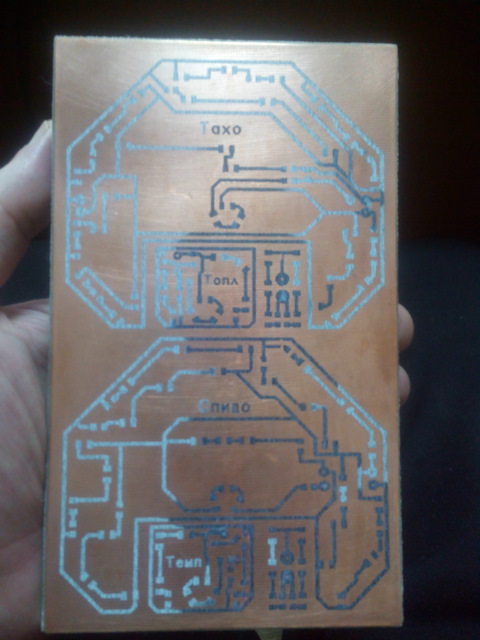

ну і фотки процесу виготовлення пплат :-)
