Тюнінг док станції Шурика :)
Вчора проапгрейдил шуруповерт, сьогодні настав час зайнятисядокстанцією для заряду літієвих акумів :)
Тз
1 напруга на виході док станції =12.6
2 обмежити струм заряду до 0.5а
3 зробити індикацію режим заряд та режим закінчення заряду.

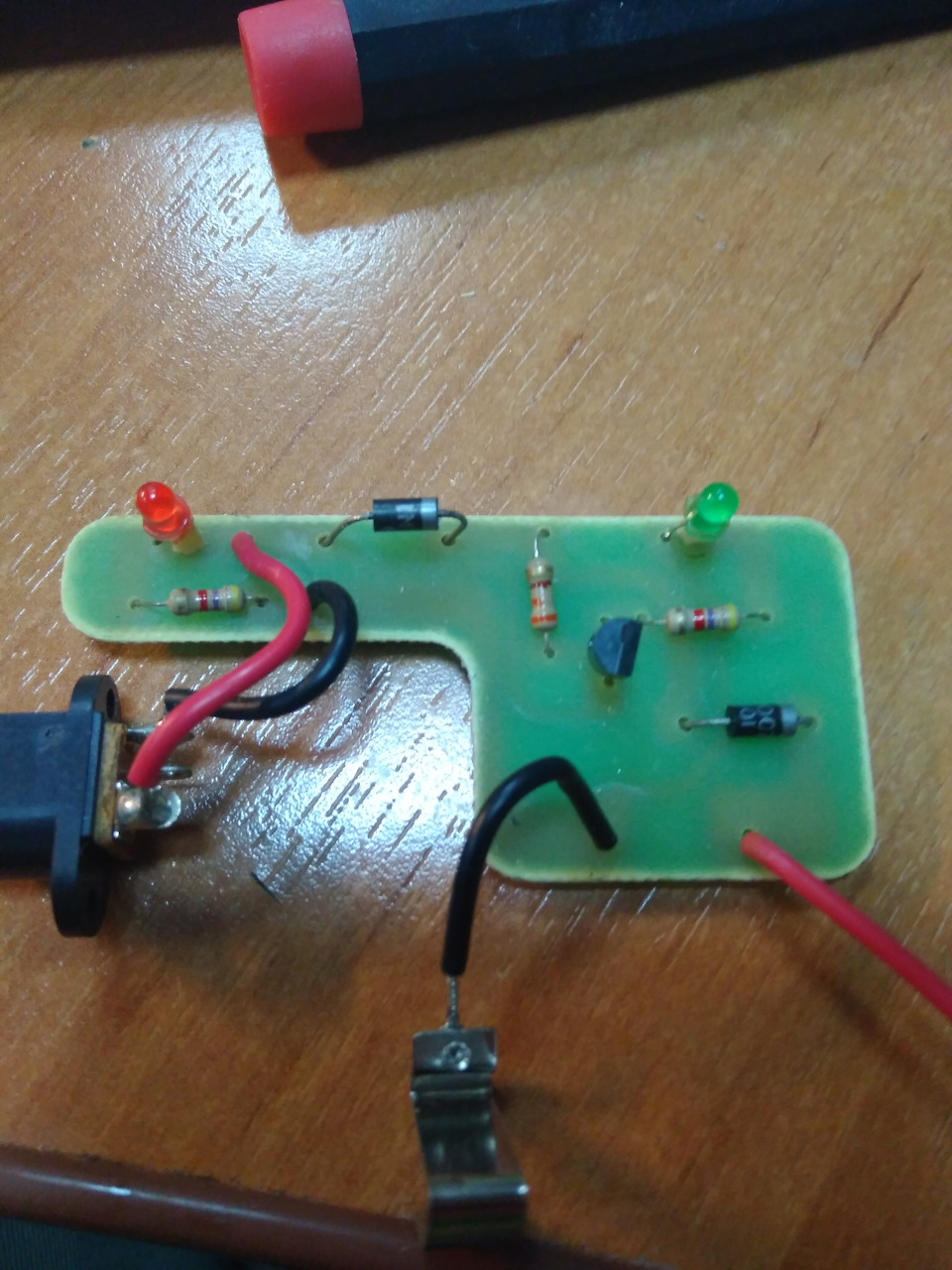

Розібрав свою зарядку, як і у більшості власників шуриків платавсередині відстій повний :) з неї стануть у нагоді тільки 2світлодіоди :)

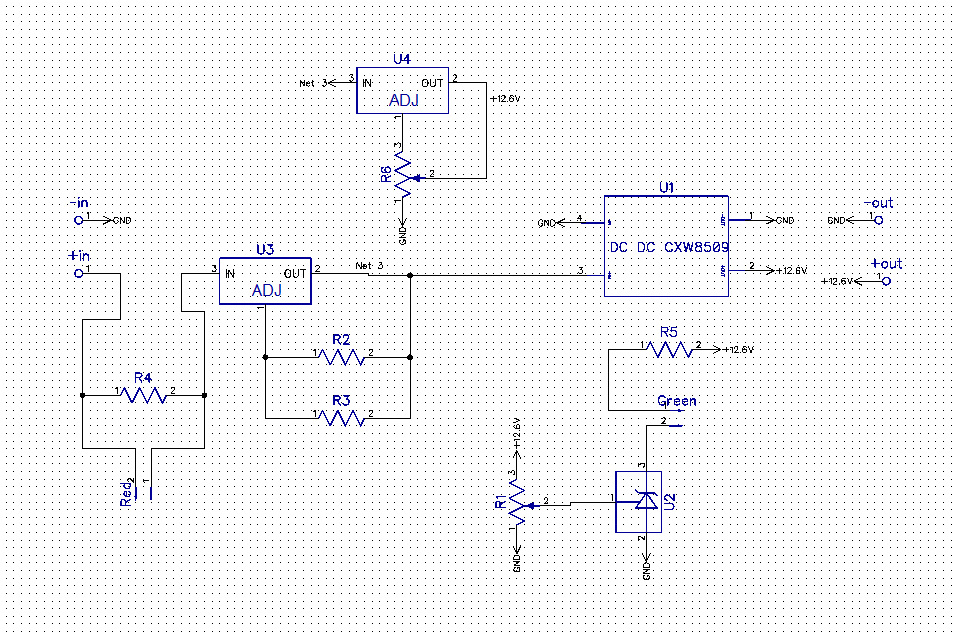

Намалював схему, намагався зробити її універсальною, є дсдс, ставимо, нету- ставимо лмку

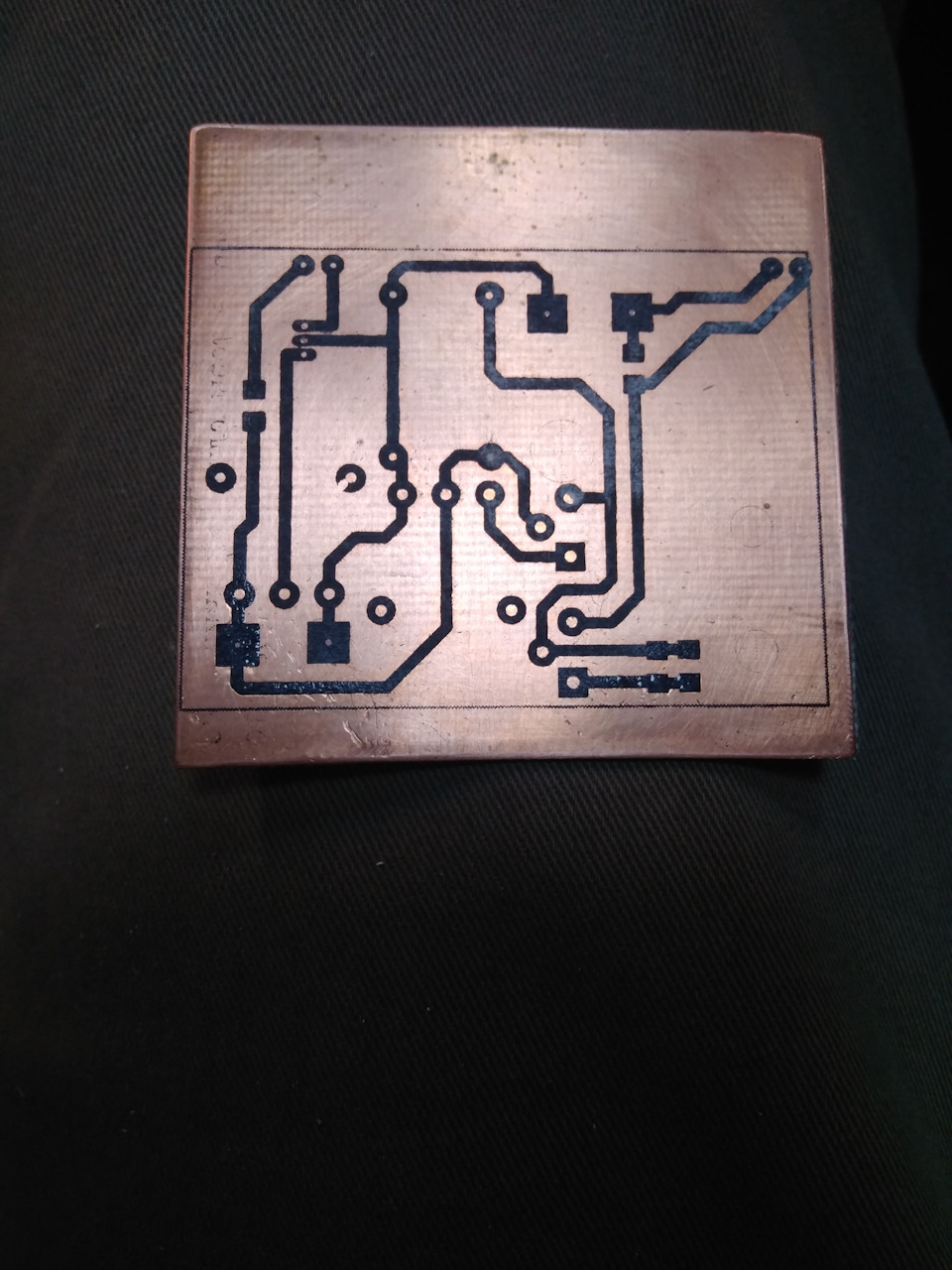

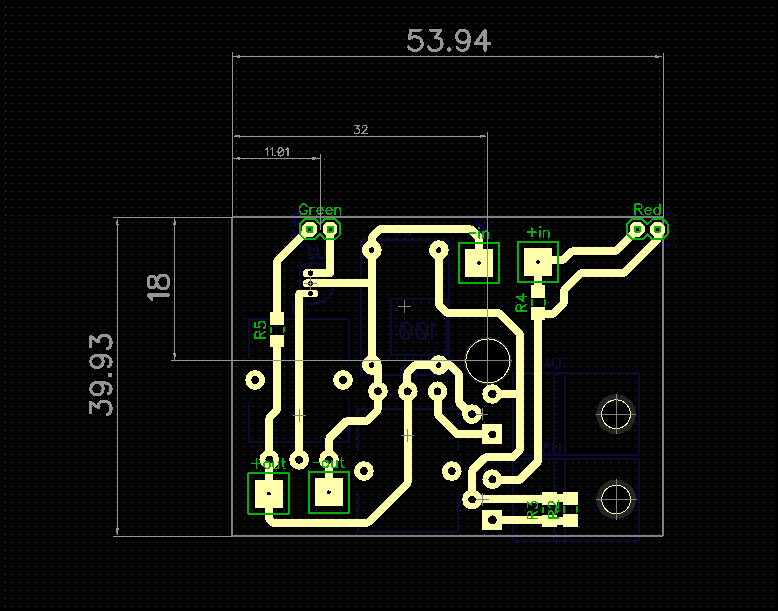

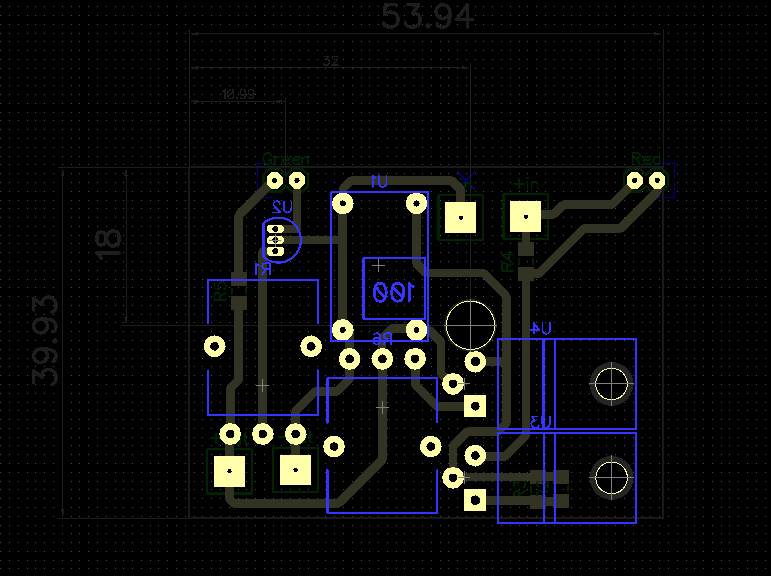

Ну власне підігнав плату під розмір корпусу і цькування :) Теперпитання до знавців :) на скільки дсдс з чайни надійні? Або неморочитися з дсдс і відразу поставити 2 лм317?
ПС
І досвід — син помилок важких…
Провів експерименти з LM317 та DC-DC перетворювачами, два успішноспалив спалив :) не любить ДС ДС конвертор зворотної напруги :)випускає дим :)
В результаті вліпили ДС ДС на LM2596S, на вихід поставив діод іпісля діода підключаю батарею :) так само поставив вольтметр, чудово показує напругу на батареї :) налаштував вихідну напругу12.6 і все працює :)!
Коментарі11
млинець для тупих... - де це купити в зборі? (((
Купити не вийде, корпус для зарядки акуму рідко коли підходить від одного типу шуруповерта до іншого, у твоєму випадку найпростіший спосіб це на 1й лм327 включеної в режимі стабілізації напруги 12.6 вольт) за умови, що рідний блок живлення видає 0.5а...
млинець)), я то на бронепоїзді. ну не дано мені …електричне чудознавство ((я мав на увазі, що купую вказану Вами плату для батарейок, батарейки у мене є ... рідна зарядка для шуруповерта є - тепер що мені впровадити всередину рідного зарядного пристрою?
Мінімалка )
Замість тих 2х опорів став один багатооборотний на 10к, вистав точно 12.6 вольт (без навантаження) і все )
знову тупотіти до сусіда з пивом)), дякую за підказку.я сусіду показую - він мені збирає ))
Та не за що ) якщо корпус зарядника дозволяє, то туди можна впхнути плату дсдс перетворювача ) в ньому регулюється напруга і струм
