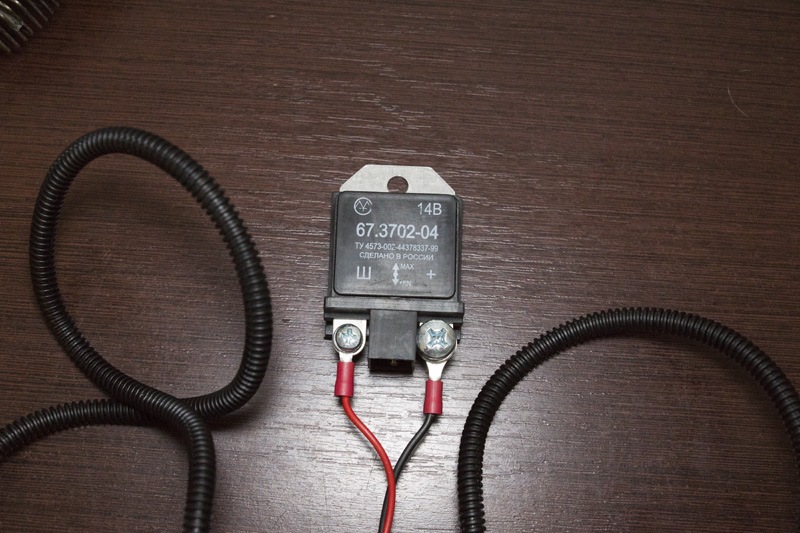

Через пів року катання помер генератор, на СТО вирішили що котушкикоротять на корпус. Взяв на розбиранні бу геренератор за 100$. Йогонемає.Зняв генератор, щітки нормальні, котушки на корпус даютьмегаоми, діодний міст продзвонив ... Залишається реле регулятор.Зібрав назад, заряд є завжди, але напруга заряду під 15V ...приладка, лампочки в дверях гидко мерехтять. Всі симптоми нахворобу РРН. Знову розібрав, поставив реле від старого генератора, в результаті зарядки взагалі немає. Заряду, залежно від температурина вулиці Якщо хто не в курсі, то взимку треба щоб напруга зарядубула більшою, а влітку менше, щоб акумулятор не кипів і мав завждибільш-менш повний заряд. Це дуже сильно позначається на термінійого життя. Реле регулятор напруги трирежимний 67.3702-04
>

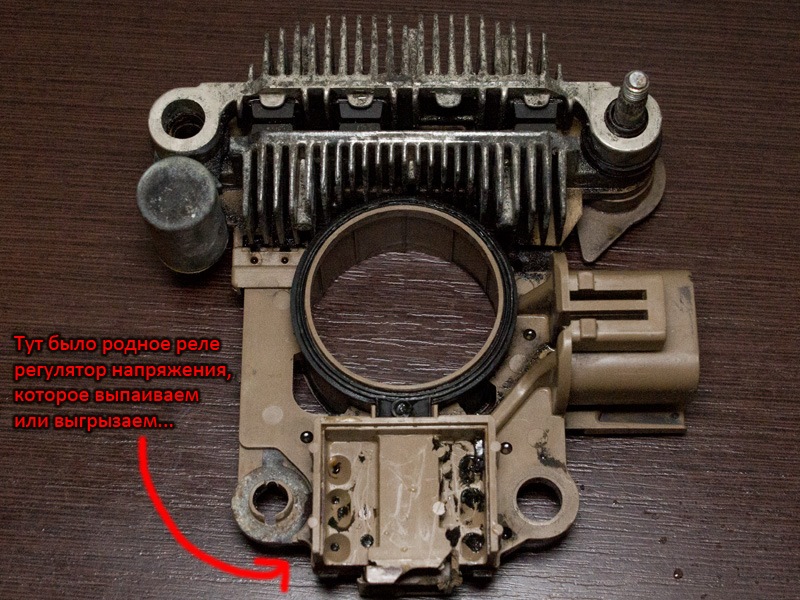

Відпаяв старе РРН.

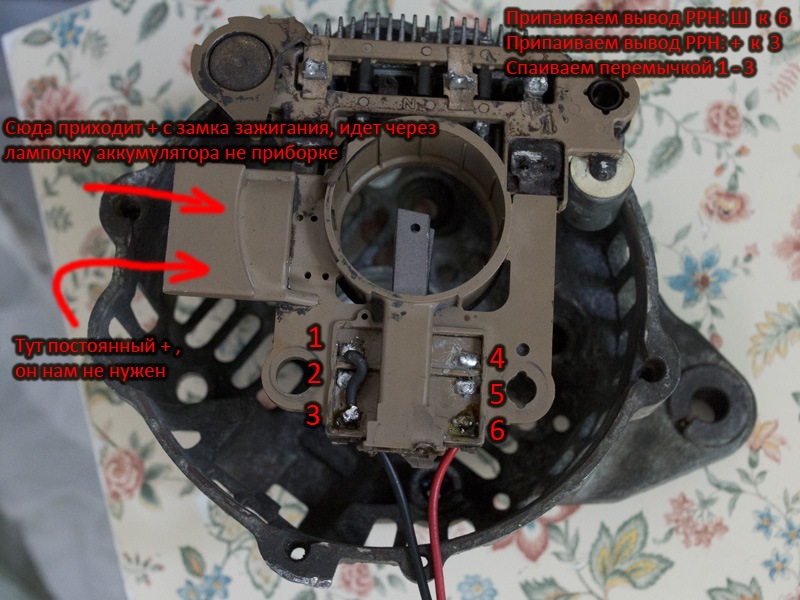

Спаяв контакти 1 і 3, і сюди ж висновок "+" від РРН (чорнийпровід). Висновок "ш" до 6.
Контакти 3 і 6 це щітки на ротор (збудлива обмотка). .

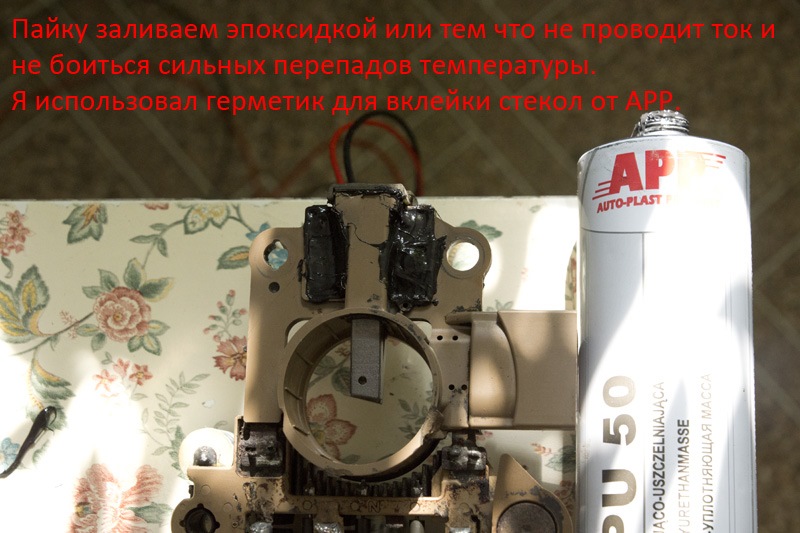

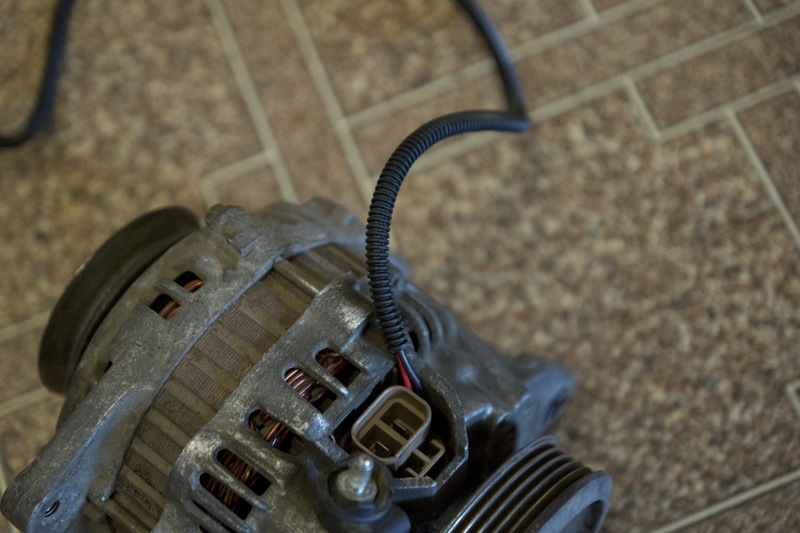

Виводимо дроти поряд з фішкою. Акуратно, у компрексу два шківи зрізних боків, тому стежте щоб дроти були далеко від ременів, фіксуйте краще. Реле регулятор прикручуємо на корпус, щоб бувмінус. Заводимо ... І спостерігаємо як заряд не йде ... Багато ненормативної лексики, яку хочеться вимовити в слух. Але продзвонившитестером фішку, що управляє, на генератор, не знаходжу "+" відконтрольної лампи, тобто на РРН нічого не приходить. Так як вийматифішку дуже не зручно, провід від неї відвалився, тим більше, що тамвже було скручування. Паяємо провід, вставляємо, заводимо і радіємозарядці акумулятора. Ще при перших проблемах із зарядкою в салоніпідключив цифровий вольтметр, потім викладу фото де я його заховавщоб не псувати торпеду .
Спрощена схема підключення:
Тільки в нашому варіанті є ще три малопотужні діоди на діоднійзбірці, які живлять ротор на пряму і лампочка на приладці (можливоз резистором). Існує ще інший тип РРН, у яких спочатку одна щіткана мінусі, а РРН управляє по плюсу . Підключення у них проводитисяінакше, тому там треба перерізати перемичку від РРН до діодногозбирання і одну щітку паяти до мінуса. Ці реле не взаємозамінні, але підключити можна будь-яке, головне спаяти правильно.
У моєму випадку другий варіант.
Буду радий якщо кому буде корисна дана інформація.
