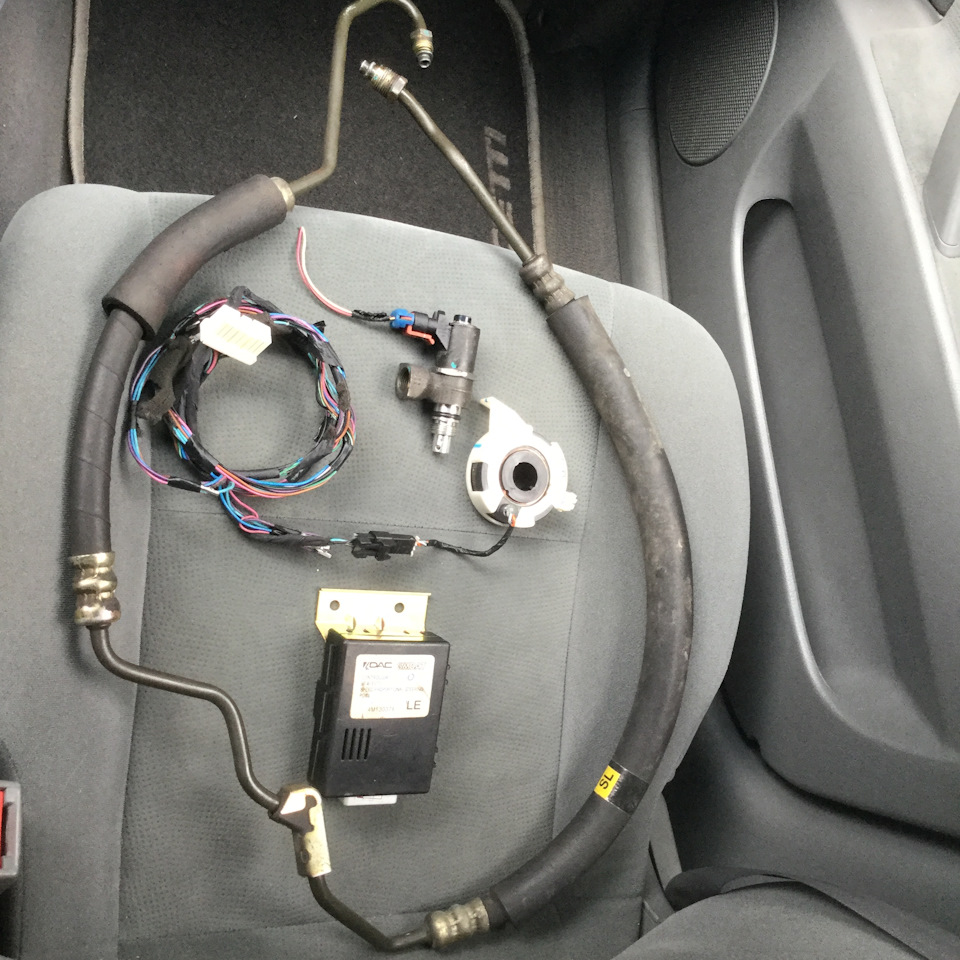

Сам набір

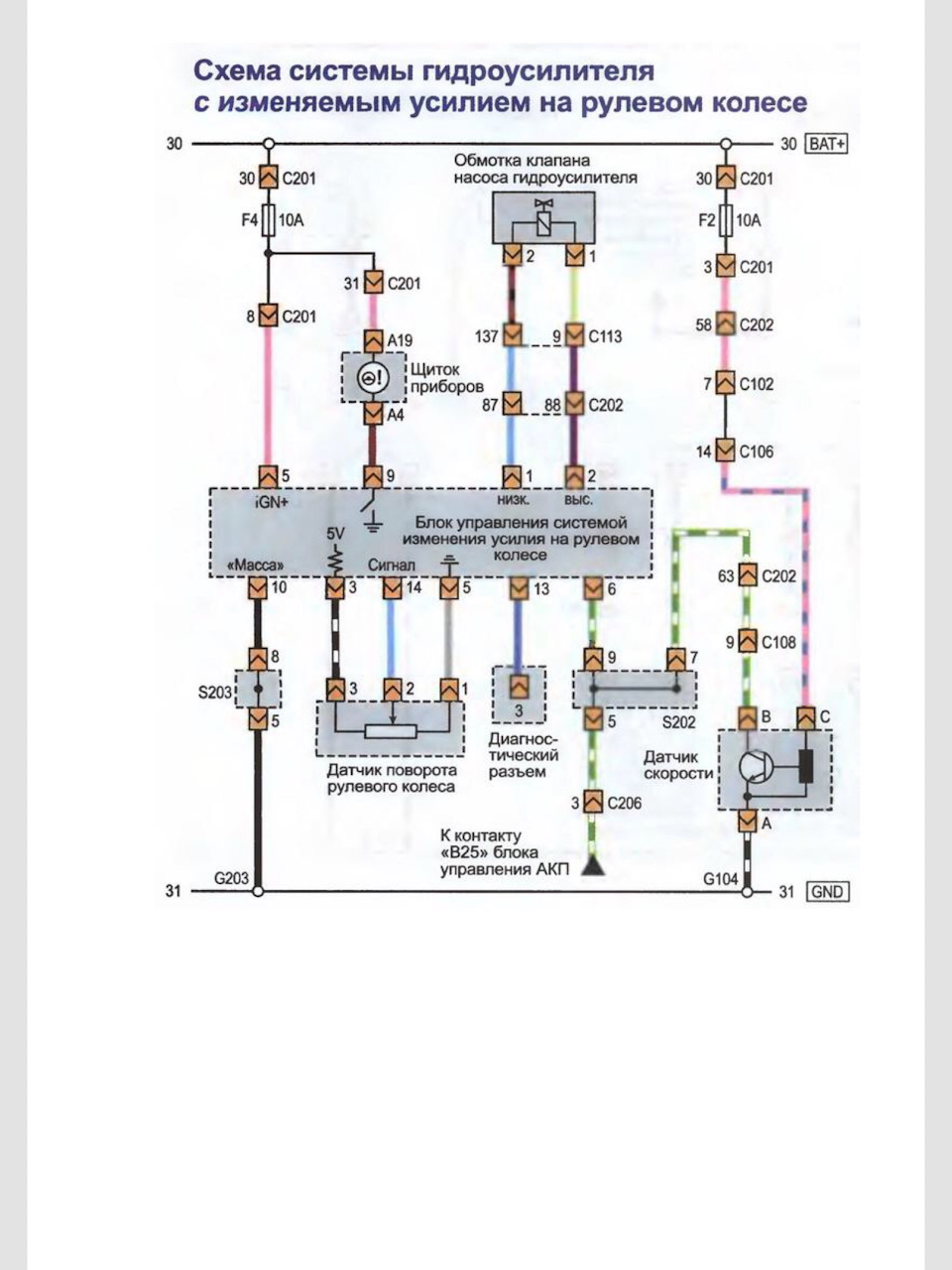

Все робимо за цією схемою
Спершу потрібно поміняти трубку високого тиску і електромагнітнийклапан, а заодно й рідина для гідропідсилювача, все це робив наклубній СТО. Клапан займає своє місце, як на схемі

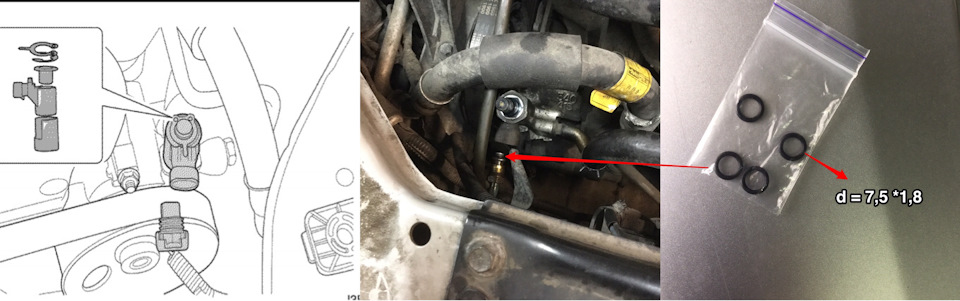

Також міняємо резиночки на самому клапані

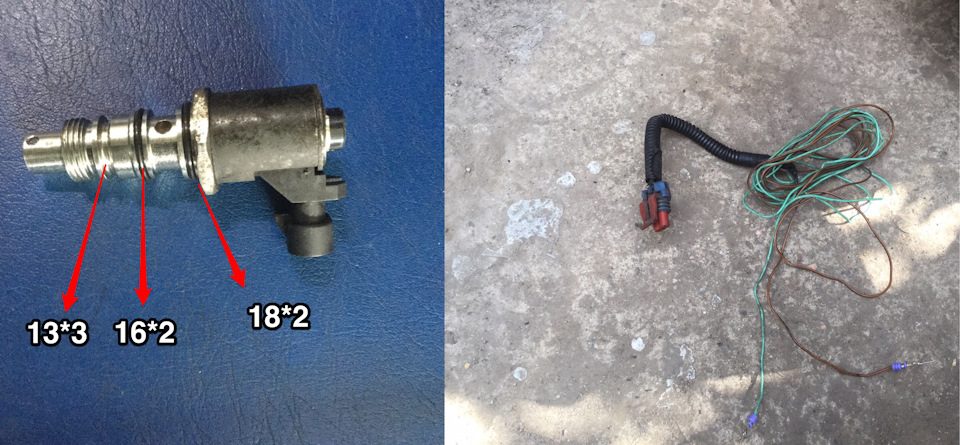

На фото вказані розміри потрібних гумових кілець, а такожповноцінне рідне проведення до ел.Клапану

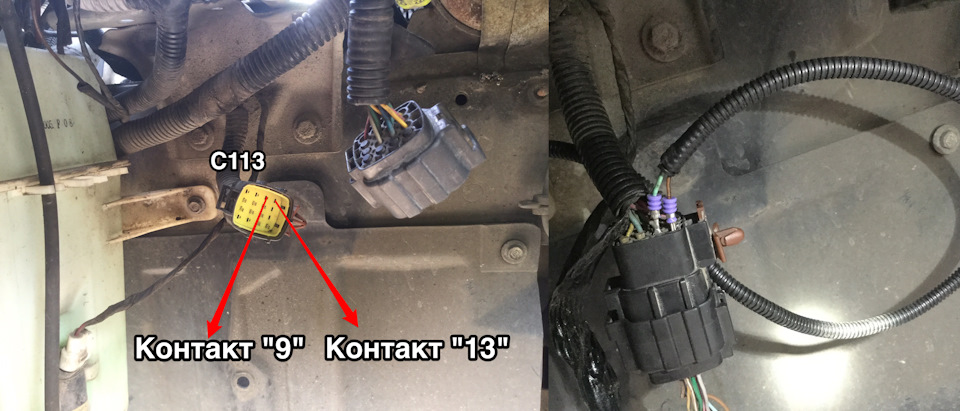

Далі прокладаємо проводку від ел.Клапана до колодки C113.Тільки насхемі є опечатка, нам потрібні контакти:9 і 13. Для зручностіпотрібно зняти передні колеса та підкрилок.
Додаємо недостатні контакти в колодку С113
Приступаємо тепер до частини рознімання С113, додаючи відсутні піниз донора купленого на розбиранні.
Запозичуємо донорські піни собі в колоду
Тепер від C113 тягнемо під крилом в гофрі 2 дроти до колодкиС202
89 контакти, так само і з частиною у відповідь.
Тепер потрібно поставити датчик положення на кермовий вал. Дляцього довелося знімати рульову колонку. Необхідно зробити 6маніпуляцій ключем Ставимо датчик полож. Руля, і фіксуємосаморізом
Довелося неабияк крутити викруткою, тому що різьби прорізано небуло. Після займаємо необхідні піни в такі колодки:1. S203
Керуючись схемою знаходимо необхідні S202 і S203
Знаходимо S203 біля дзвіночка не відчинених дверей. S202
Далі відкручуємо приладку, і в засіках знизу ледве видно S202
3. А4
Додаємо пін А4 в колодку приладки і вкручуємо лампочку "SSPS" (укого приладка до 2007 р)
Лампочка на своєму місці
<
4. Діагностичний роз'єм
Додаємо пін "3"
Пін ( 3 ) на своєму місці
5.С201
Тепер знімаємо блок запобіжників у салоні і займаємо недостатнійпін "8"
І завершуємо наше дійство останнім піном
Ставимо блок управління SSPS за схемою:
Блок розташований праворуч за магнітолою, доступ до ньоговідкривається після зняття бардачку. Магнітолу можна не чіпати
Збираємо все у зворотному порядку і включаємо запалювання іспостерігаємо таку картину:
Ось і довгоочікувана нова піктограма, яка гасне через 3 сек післявкл. Запалювання. Ну от власне і все. Протестувати цю проблему непередбачалося можливості, але думаю все буде гуд. Хочу висловитивеличезну подяку моєму Свояку за допомогу та Коханій Жені за 2 дніочікування та терпіння; )
Всім світ!
PS Випробував цей девайс на трасі. При швидкості 100км починаєшвідчувати не великий опір при повороті кермовим колесом, помітновоно збільшується при подальшому збільшенні швидкості. При 140 км, дійсно кермо стає тугішим, ніж . Втім залишився задоволений. Шкода, що містом взагалі безпонтова річ.
