Нарешті зібрав весь набір, для цієї функції. Пішло у мене на цеблизько 8 місяців. Найне вловимішим виявилося ліве дзеркало, заосудні гроші, але хто шукає той знайде. Раз викладалося, але все жтаки — перелік:
Ліве дзеркало (PF) — 96546794
Праве дзеркало (PF) — 96545718
Блок — 96550552
Джойстик з кнопкою (F) 96546914
Власне докладний процес установки.

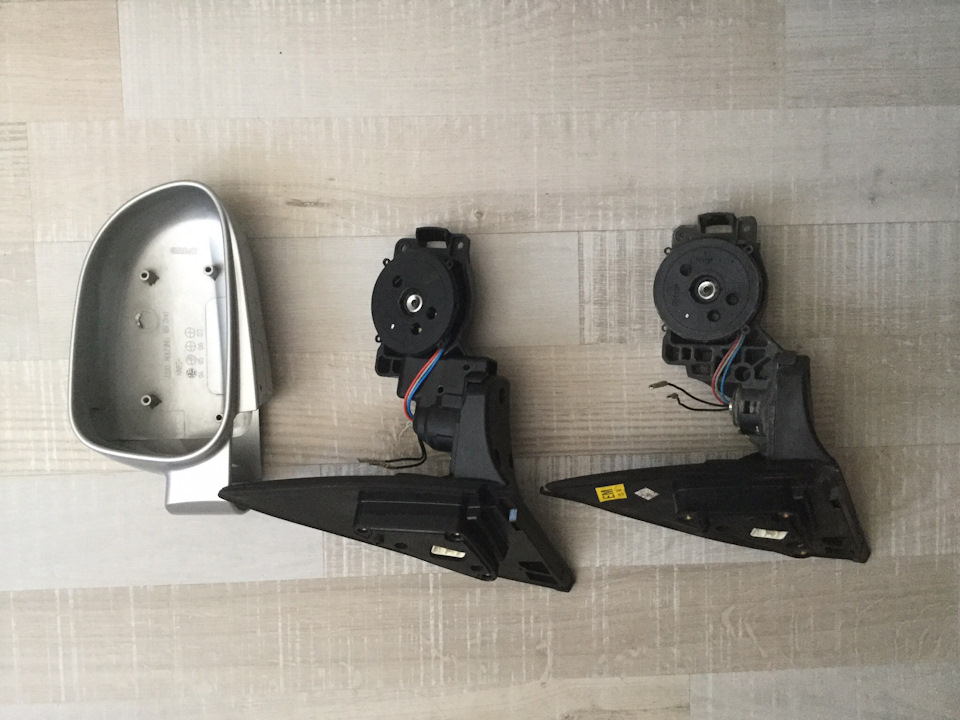

Так для наочності, з моторчиком і без
Все робимо за цією схемою

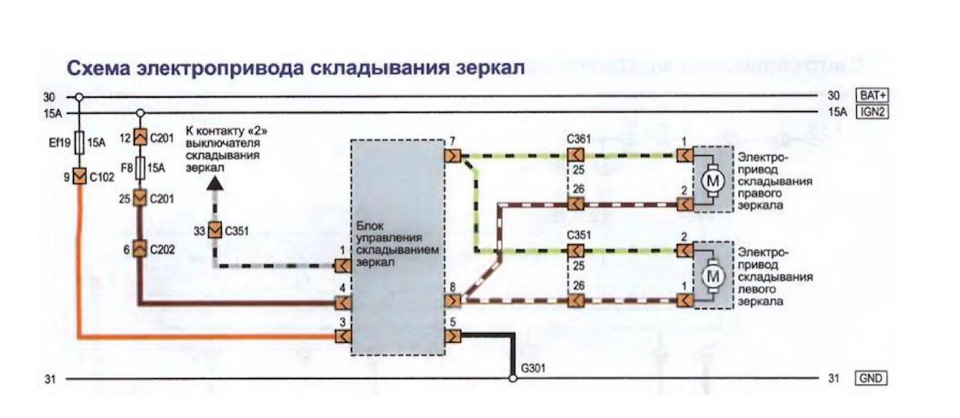

Схема керування дзеркалами

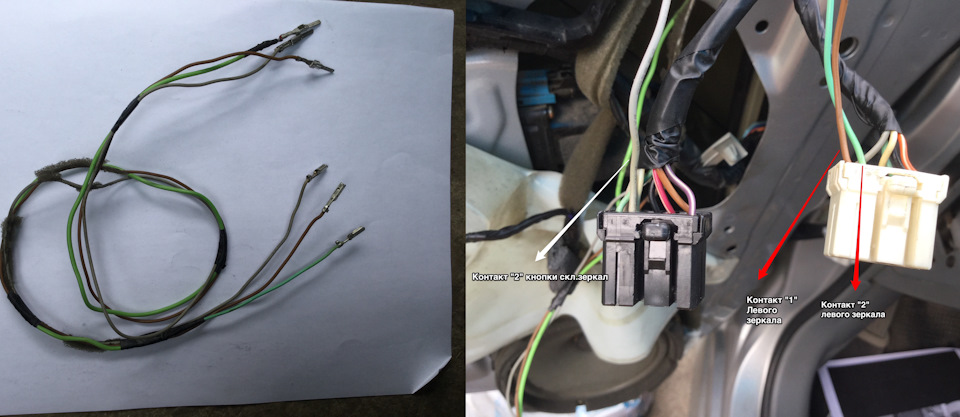

Для початку знімаємо накладку з джойстиком і дверну карту, впроводку керування дзеркалами додаємо піни (з донора)
Необхідні три дроти для лівих дверей з пінами

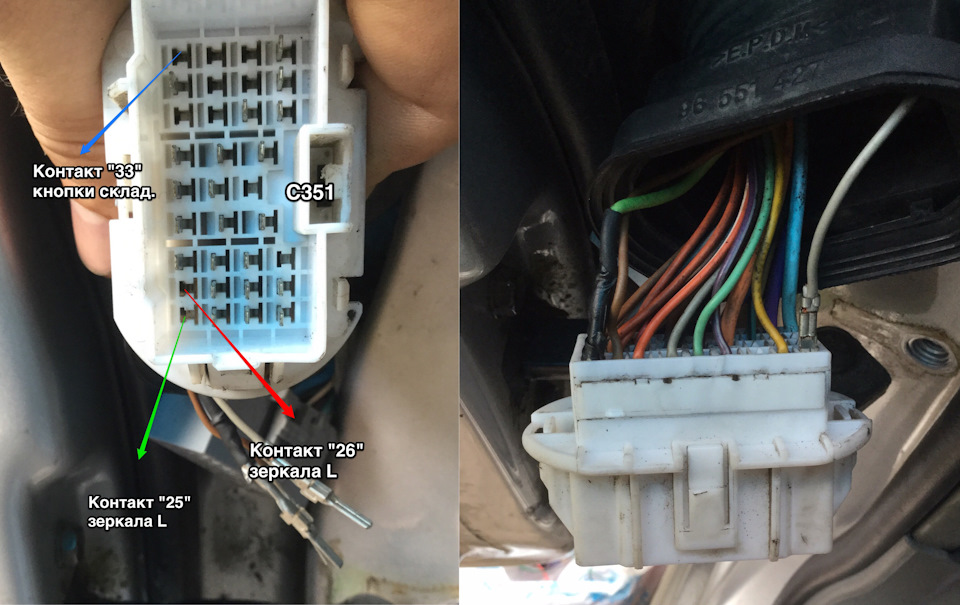

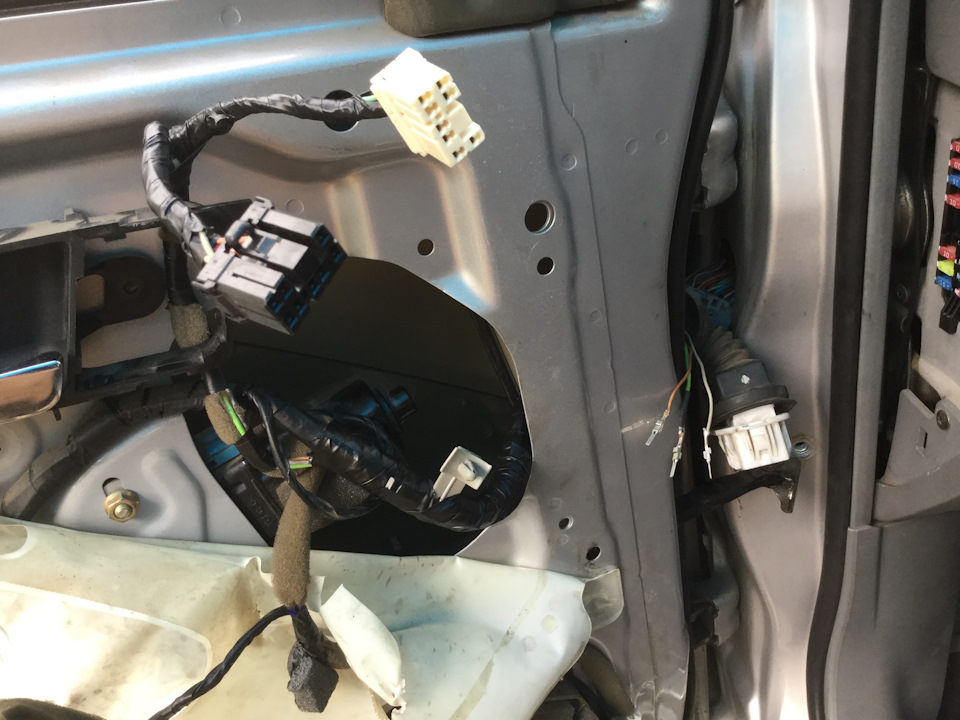

Тепер необхідно три дроти провести в колодку C351, яказнаходиться між дверима та кузовом
Проводи протягнуті залишається зайняти потрібні місця Піни на місціТеж саме проробляємо і з частиною у відповідь Такі ж маніпуляціїробимо і з правою стороною, колодкою C361 і її частиною увідповідь
Йдемо далі за схемою, і простягає провід до контакту ( 6 ) колодкиC202
Рухаємось далі. Потрібно підключити постійний (+), я його взяв зроз'єму C204 (без датчика дощу). Тепер усі ці дроти залишилосяпровести до блоку складання дзеркал. Відповідну частину до блокускладання взяв від дзвіночка не зачинених дверей.
Підключаємо все до блоку, і робимо пробний тест :)
Підключаємо все по даній розпинці
Прокладаємо все в гофру, під бардачком, знайшов у запасах хомут зкліпсою і в зазначене місце поставив
Місце для блоку складання давно передбачено заводом, встановлюємоза цією схемою, до речі до цього болта провів масу (GND) відБлоку
Все збираємо у зворотному порядку.
Кінцевий вигляд. Все працює!
Результатом залишився задоволений. Відео не став знімати і такінформації повно.
Сподіваюся комусь буде корисним.
