Вже багато тем написано, і багато сказано, але…
Вирішив опублікувати те, що зробив сам.
Ремокон купив ще восени 2013, ніяк не було часу поставити.

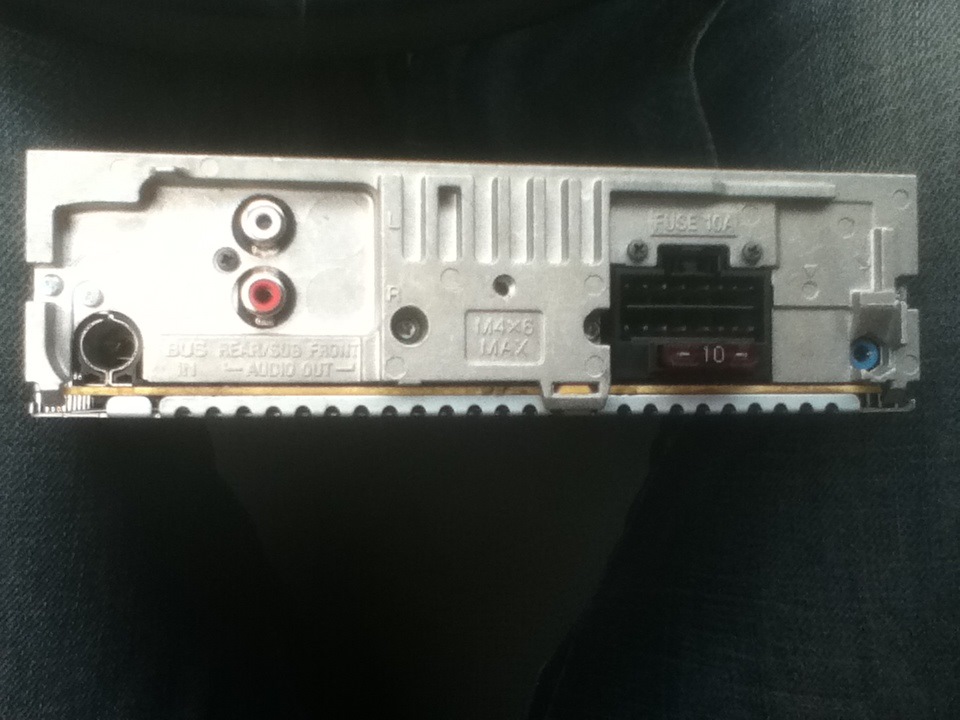

Варто магнітола Sony CDX-GT447UE, в якій передбачено керування зкерма.
Дело jack 3.5 під керування магнітолою з керма
Все робимо за цією схемою

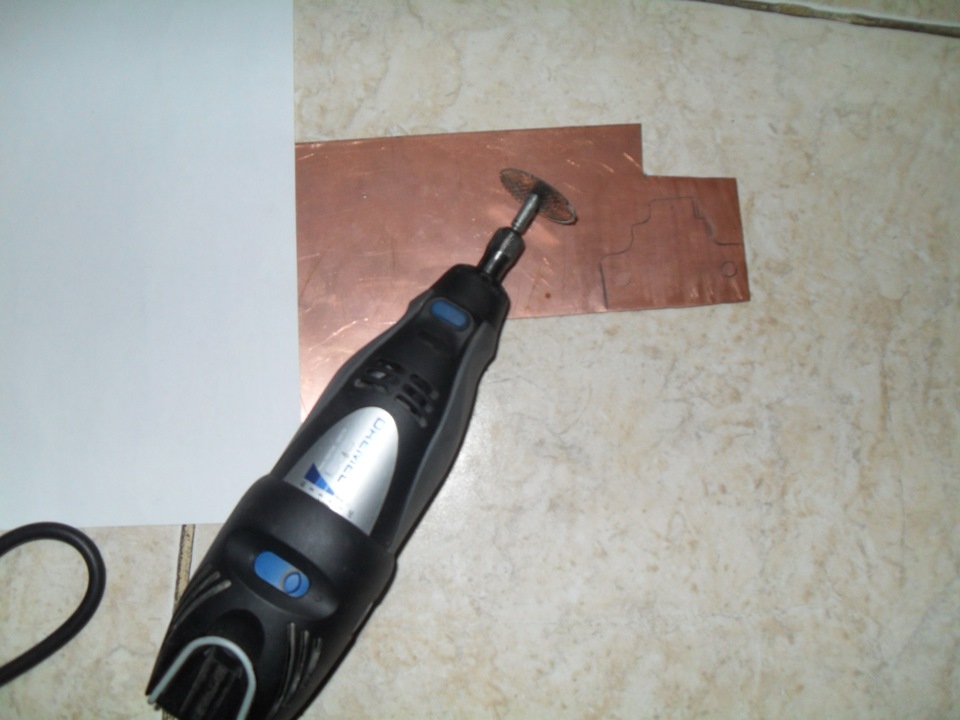

Випилюємо плату

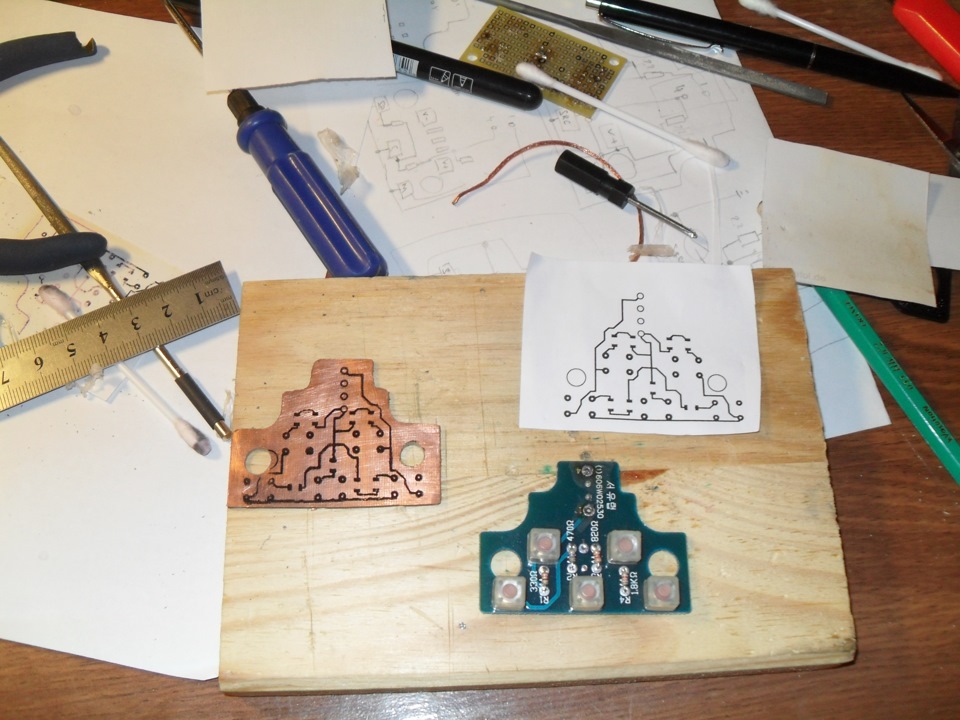

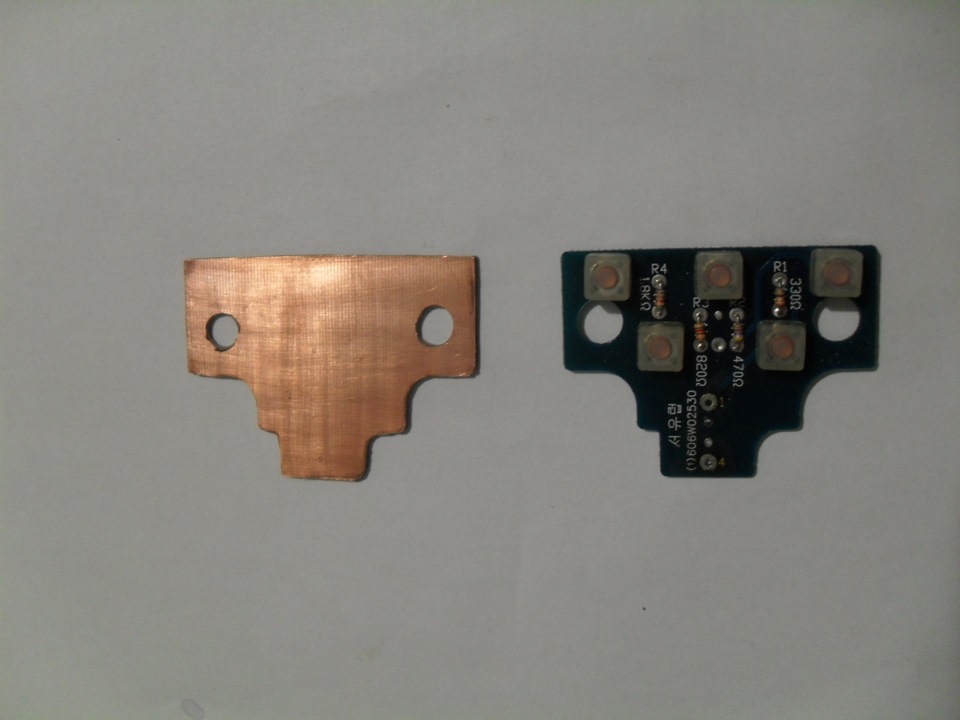

Порівнюємо з оригіналом. Лазерно-прасним методом переносимо наплату, попередньо зробивши розведення в програмі Sprint-Layout5.0
Травимо плату
Лудимо доріжки
Штекер у пульт рідний я не знайшов, так, що вирішивексперементувати. Старий блок ATX з роз'ємом P8 and P9 PowerConnectors
Після невеликих маніпуляцій з Dremel отримуємо …
штекер на своєму місці
Розбираємо кермо, про це багато тем і добираємося до контактноїгрупи до якої будемо припаювати проводи ремокона
> Проводи допаяні
І нарешті довгоочікуваний результат.
НЕ судіть суворо. Це мій перший запис у БЖ.
