Робимо підтримку USB (mp3) у штатну магнітолу Geely CK

Я думаю ні для кого не секрет, що в Джилі магнітоли з маркуваннямJW-2050 не читають mp3 диски, а тільки AUDIO CD і це дуже незручно. Записувати по 20 пісень на диск у наш час ніхто вже небуде, залишається чи слухати радіо чи флешку через ФМтрансмітер.
Але рішення є і дуже просте, а головне за витратами копійчане.
1) Зробити AUX та слухати музику з телефону
2) Впаяти модуль MP3 і слухати нами будь-які пісні з флешки.
Для вирішення цих не складних завдань, а може комусь ці доробки іскладні, нам знадобиться зняти магнітолу з машини, розібрати іподивитися на якій схемі вона зібрана.

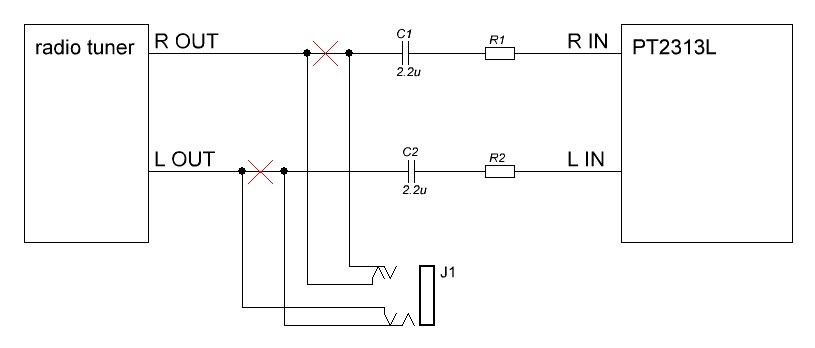

Магнітоли з одним і тим же маркуванням можуть бути зібрані зарізним принципом. Виявлено, що одна була на підсилювачі PT2313L, адруга і третя на PT7313E. Якщо нам наприклад потрібен тільки AUX, то можна скористатися схемою з інтернету./p>

Але якщо ж ми хочемо USB з підтримкою mp3, то нам знадобитьсянаступне

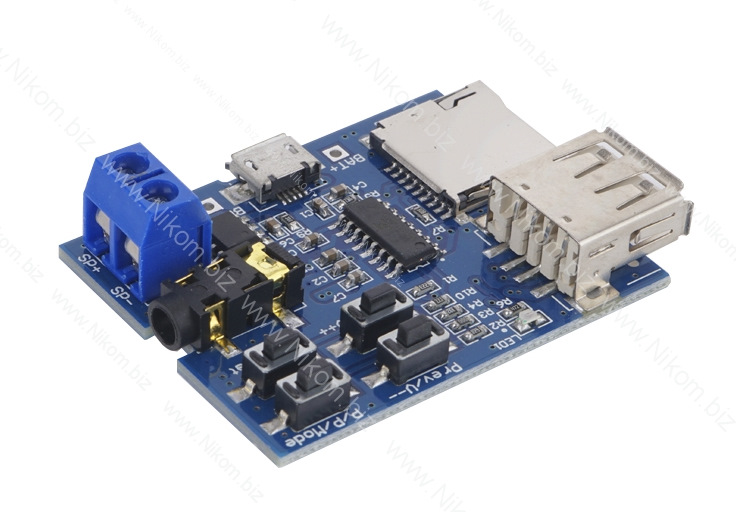

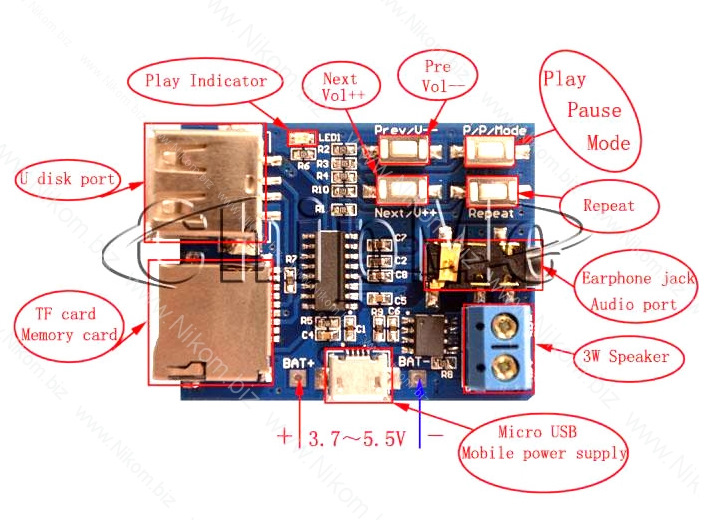

1) Сам Mp3 модуль, вартістю аж цілих 54 грн на момент написаннястатті
www.nikom.biz/? globo=& info=A428018

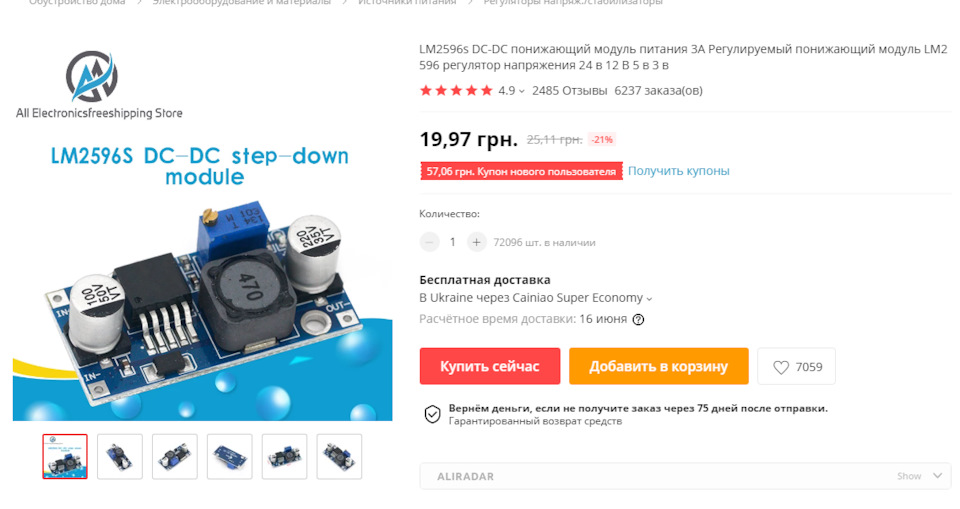

2) Перетворювач напруги з 12 Вольт на 5 Вольт, в моєму випадку буввикористаний lm2596, куплений на аліекспрес. Але буває, що вмагнітолі є діагностичний роз'єм і звідти відразу можна буде взяти5V без жодного перетворювача.

Після розтину та з'ясування на якому підсилювачі зібрана магнітолатреба відповідно користуватися схемою самого підсилювача, асаме

PT2313L
PT7313E
За схемою мр3 модуль можна підключити трьома різними способамисудячи з схеми, це замість радіо, ЦД диска або третього невідомого.Чому невідомого, та тому, щоб активувати цей третій вхід напідсилювачі звуку, треба щось із чимось замкнути для йогоактивації, а ось що саме для мене не відомо.

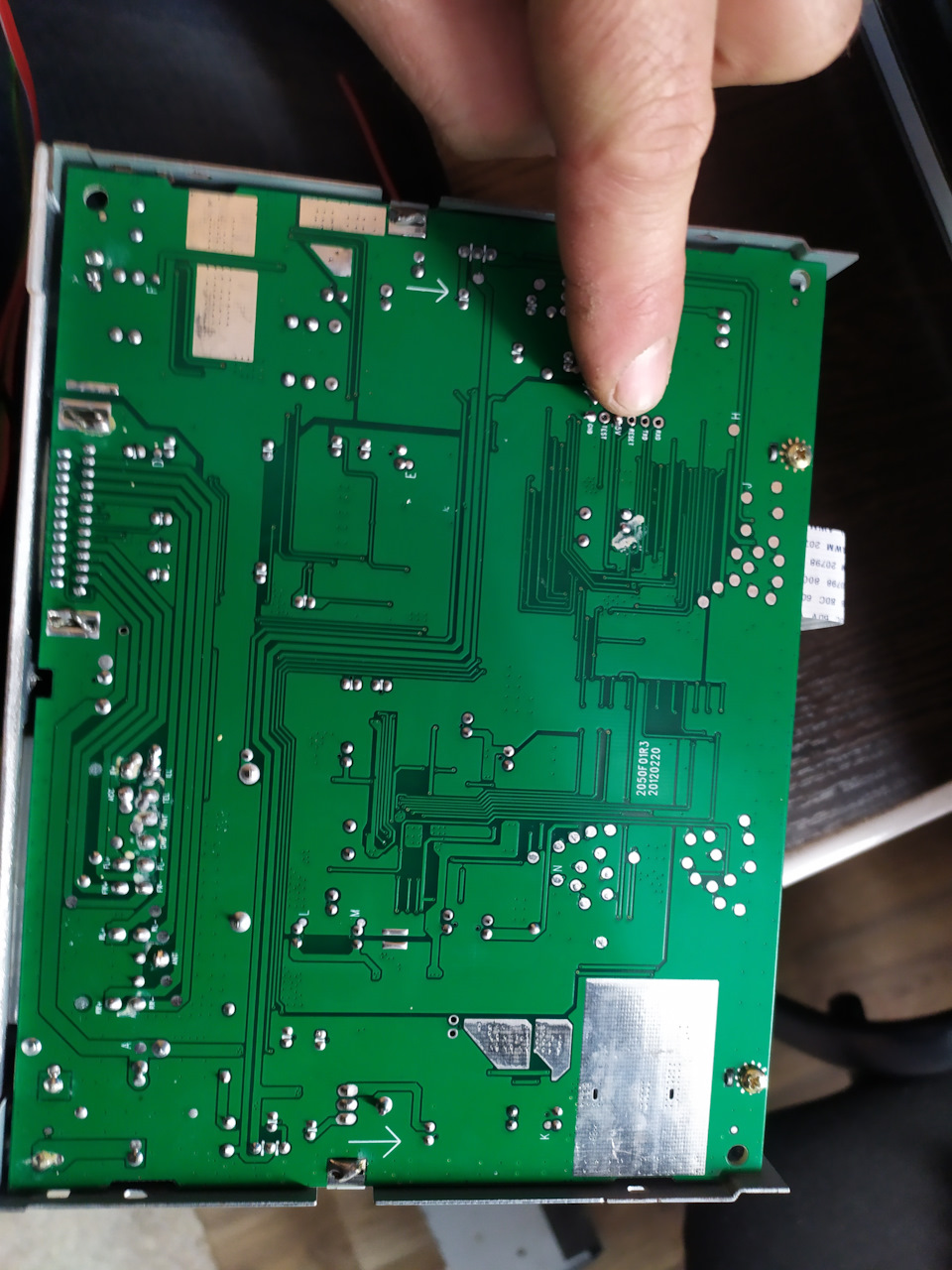

Так що залишається два варіанти або радіо або сд. Але в моємувипадку звичайно ж радіо залишаємо і позбавляємося ЦД дисків. Адалі розписувати глибоко не бачу сенсу, обрізаємо доріжки від CD довходу підсилювача (канал 2) і припаюємо туди вихід від мр3модуля.
/>
Живлення в нашому випадку для мр3 модуля взято з діагностичногороз'єму головної плати магнітоли.
А далі припаюємо перемичками кнопки перемикання треків з мр3 модуляна кнопки перемикання треків (SEEK UP і SEEK DN) на лицьовій панелімагнітоли, щоб все виглядало штатно…
Збираємо все і перевіряємо перед складання
PS Для програвання музики з флешки треба, щоб завжди в ЦД приводібув вставлений будь-який АУДІО CD диск.
