Getrag s6s 420g ремонт 6 ступки вторинний вал 1-2 та задня передача ч.5

Продовжуємо тему огляду та ремонту коробки Getrag s6s 420g. Отжемайже фініш. Вторинний вал і все що на ньому.

Спочатку на вторинний вал одягається 2-а передача.Сепаратори 1-2передач однакові.

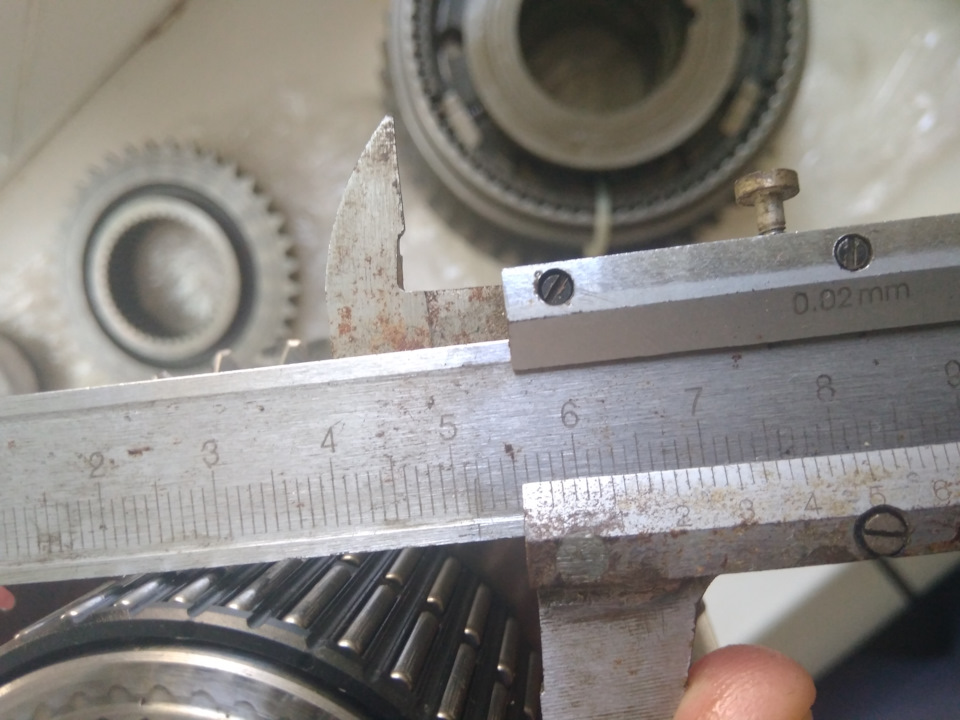

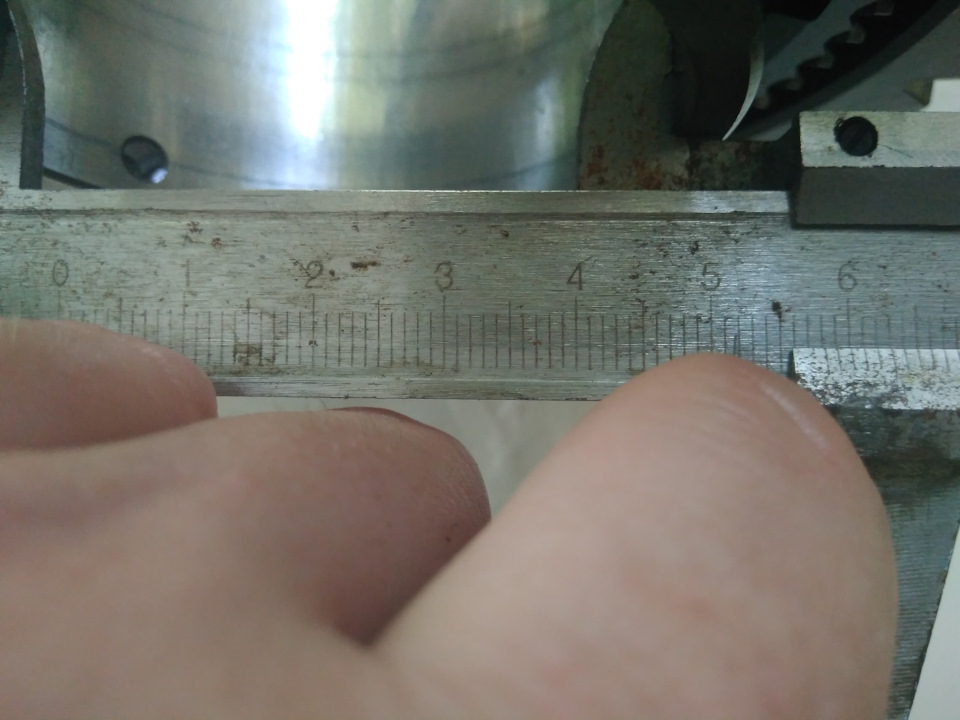

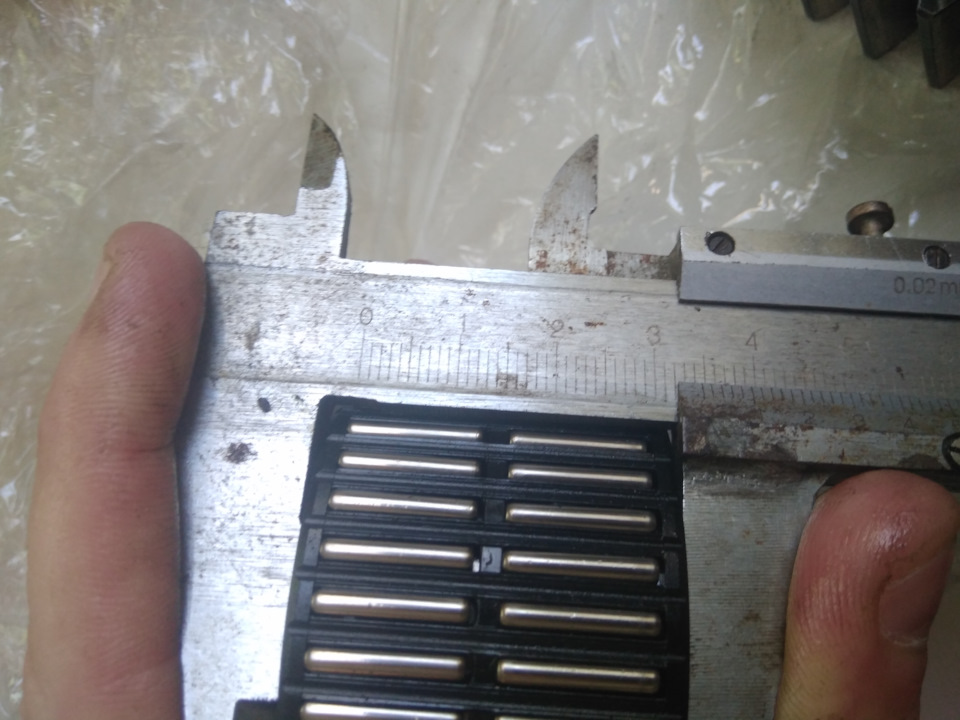

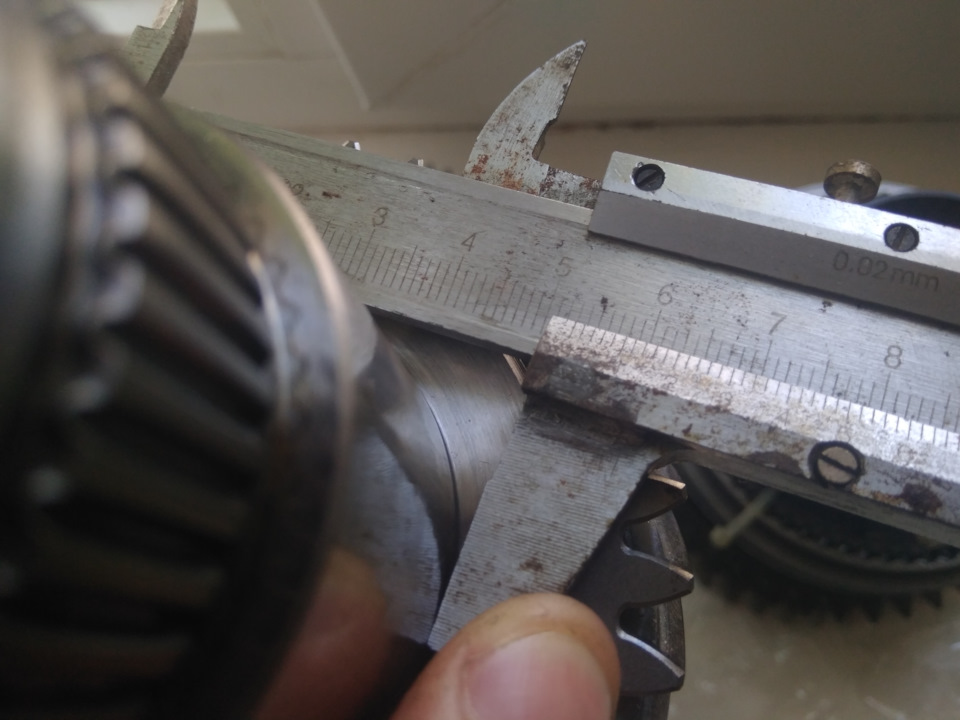

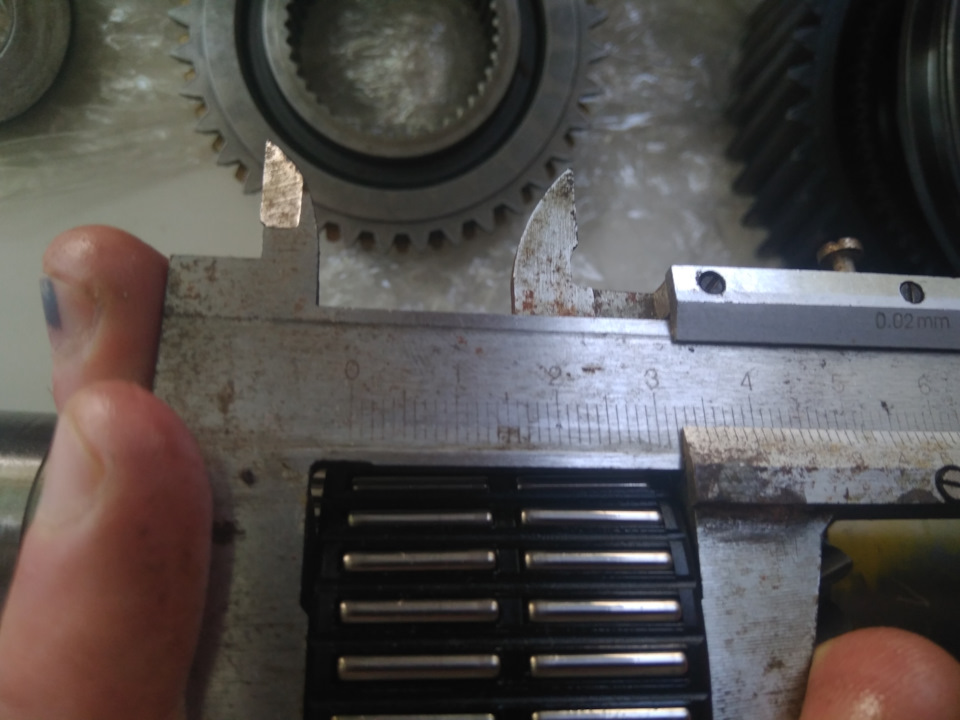

Внутрішній діаметр сепаратора 1-2 передачі 53 мм. Висота сепаратора1-2 передачі 58 мм. Висота сепаратора 1-2 передачі 35 мм. Висотасепаратора 1-2 передачі 35 мм. Маркування сепаратора шестерні 1-2передач FAG — 2620
Маркування сепаратора шестерні 1-2 передач FAG - 2620
муфта 1-2 передачі ставиться проточкою до задньої частини коробки асам хаб ставиться в певному положенні, у гілці по збірці це будевказано.
положення муфти
Обойма сепаратора 1 передачі.Маркування 580162А
Обойма сепаратора 1 передачі.Маркування 580162А
Обойма сепаратора 1 передачі.Маркування 58016 діаметр обойми 53мм.
Обойма сепаратора 1 передачі Маркування 580162А. Внутрішній діаметробойми 44 мм. Обойма сепаратора 1 передачі. Маркування 580162А.Внутрішній діаметр обойми 44 мм. Обойма сепаратора 1 передачі.Маркування 580162А. Висота обойми 33 мм. Обойма під сепараторшестерні задньої передачі зовнішній діаметр 50 мм. Обойма підсепаратор шестерні задньої передачі внутрішній діаметр 43 мм.Обойма під сепаратор шестерні задньої передачі висота 32 мм.сепаратора шестерні задньої передачі FAG - 2272
Вибачаюся але фото зовнішнього діаметр зробити реально забув. Алеза фактом голки на сепараторах приблизно 2.5 мм. Отже привнутрішньому діаметрі сепаратора 50мм. Зовнішній буде 55мм.
