Getrag s6s 420g ремонт 6 ступки складання 1 етап ч.6

Ну ось і настав час до самої збирання цього агрегату. Постараюсявсе висвітлити в картинках.

Власне починаю зі збирання вторинного вала на якому знаходятьсяшестірні 1-ї 2-ї задньої.

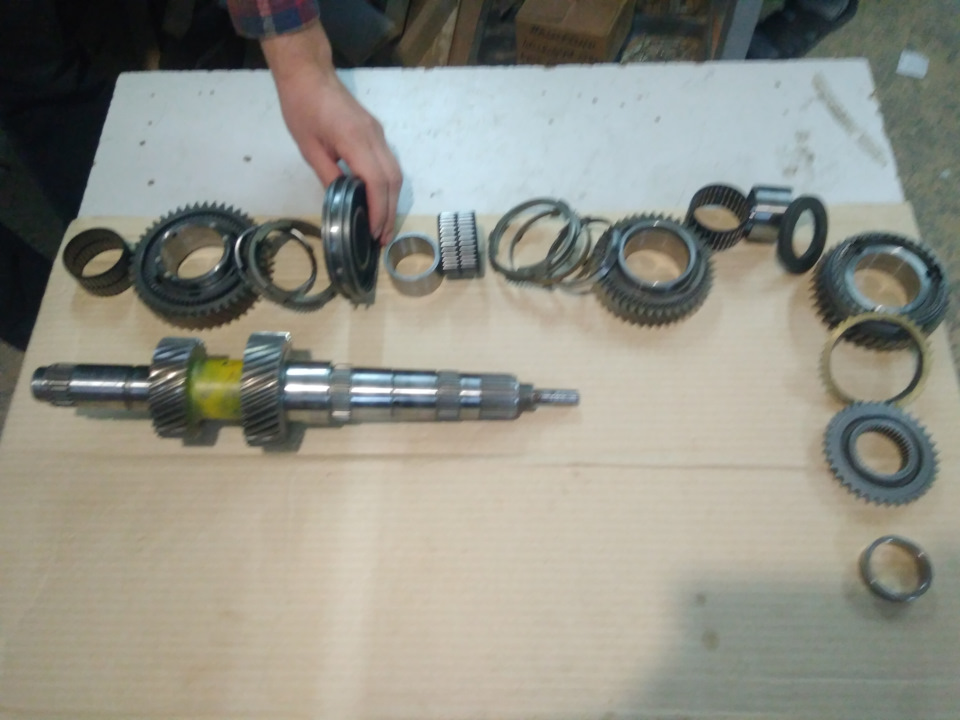

На першому фото послідовність з лівого праворуч 2-а 1-а задня.
2-я 1- я задня

Все покладено в такій послідовності як при складанні.Токо нафото на кшталт шестерні 1й і 2й передач переплутані місцями, але несуть.

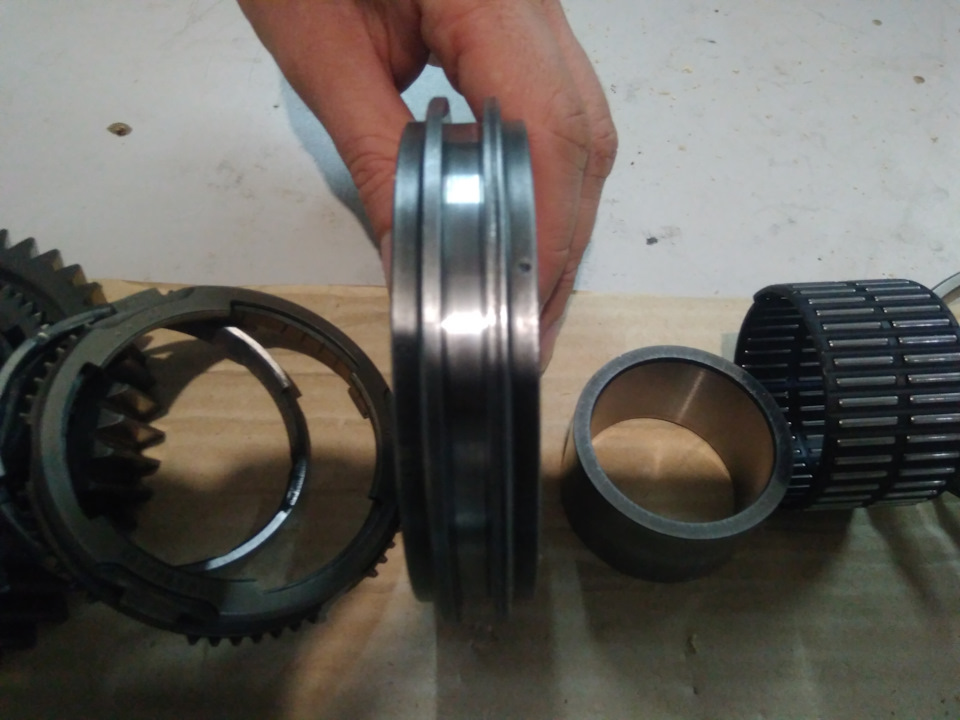

муфта 1-2 передач проточкою позиціонується до задньої частиникоробки.

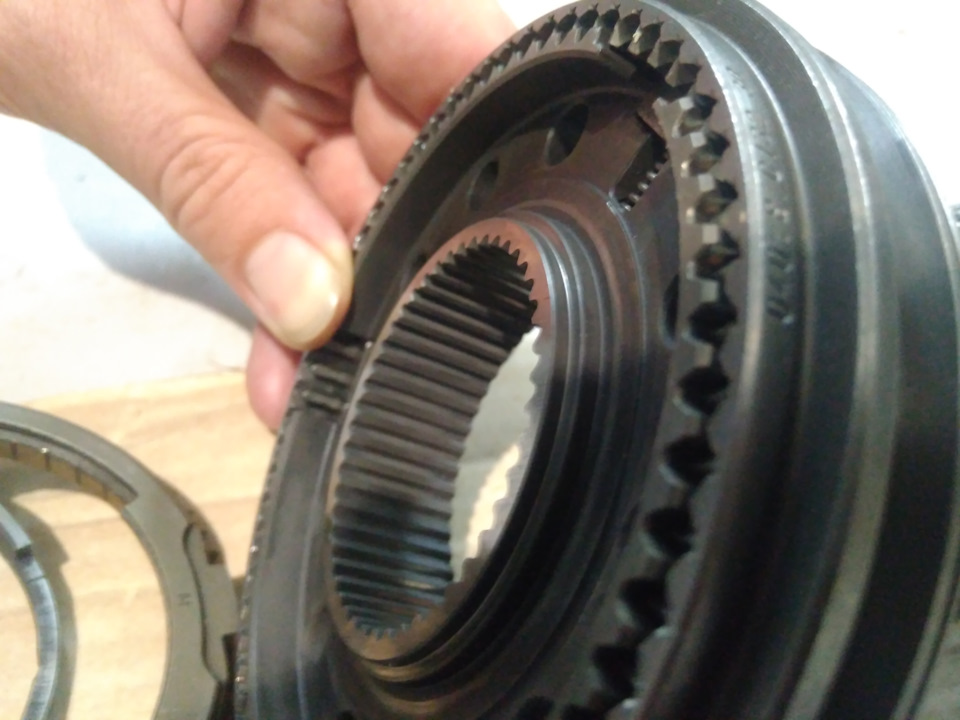

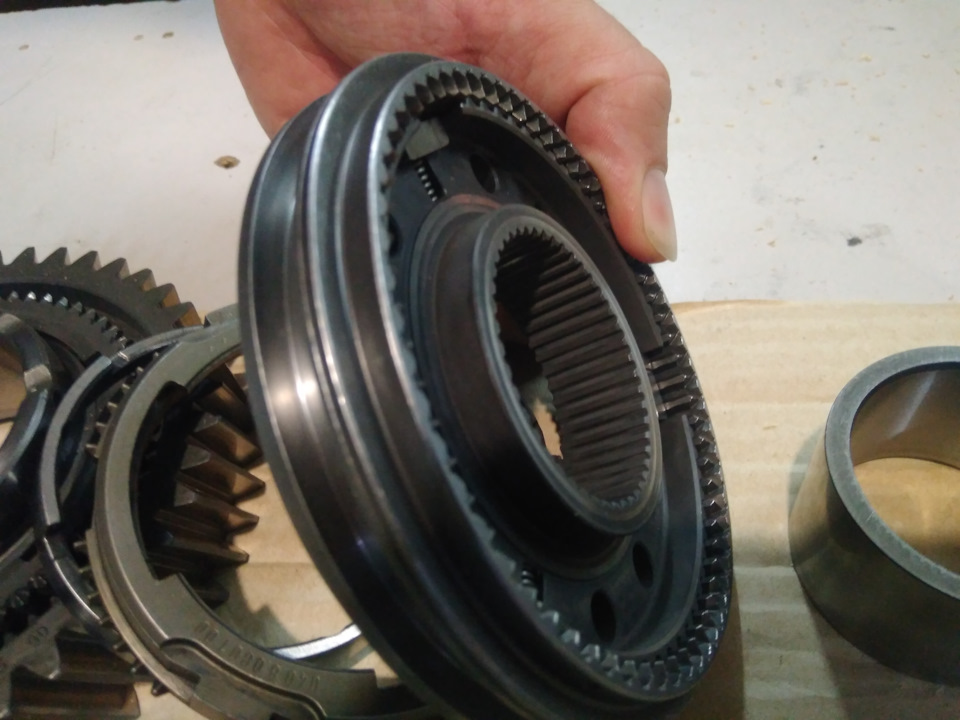

зверніть увагу що хаб 1-2 має різницю як ставити.Там є 2 сторони.Явже не пам'ятаю правильно чи ні я спозиціонував на фото, але вамрекомендую звернути на це увагу перед складанням і стяжками зібратихаб з муфтою так як і зняли. Після того як ви встановили 2юшвидкість і хаб, потрібно встановити обойму.
< /p>

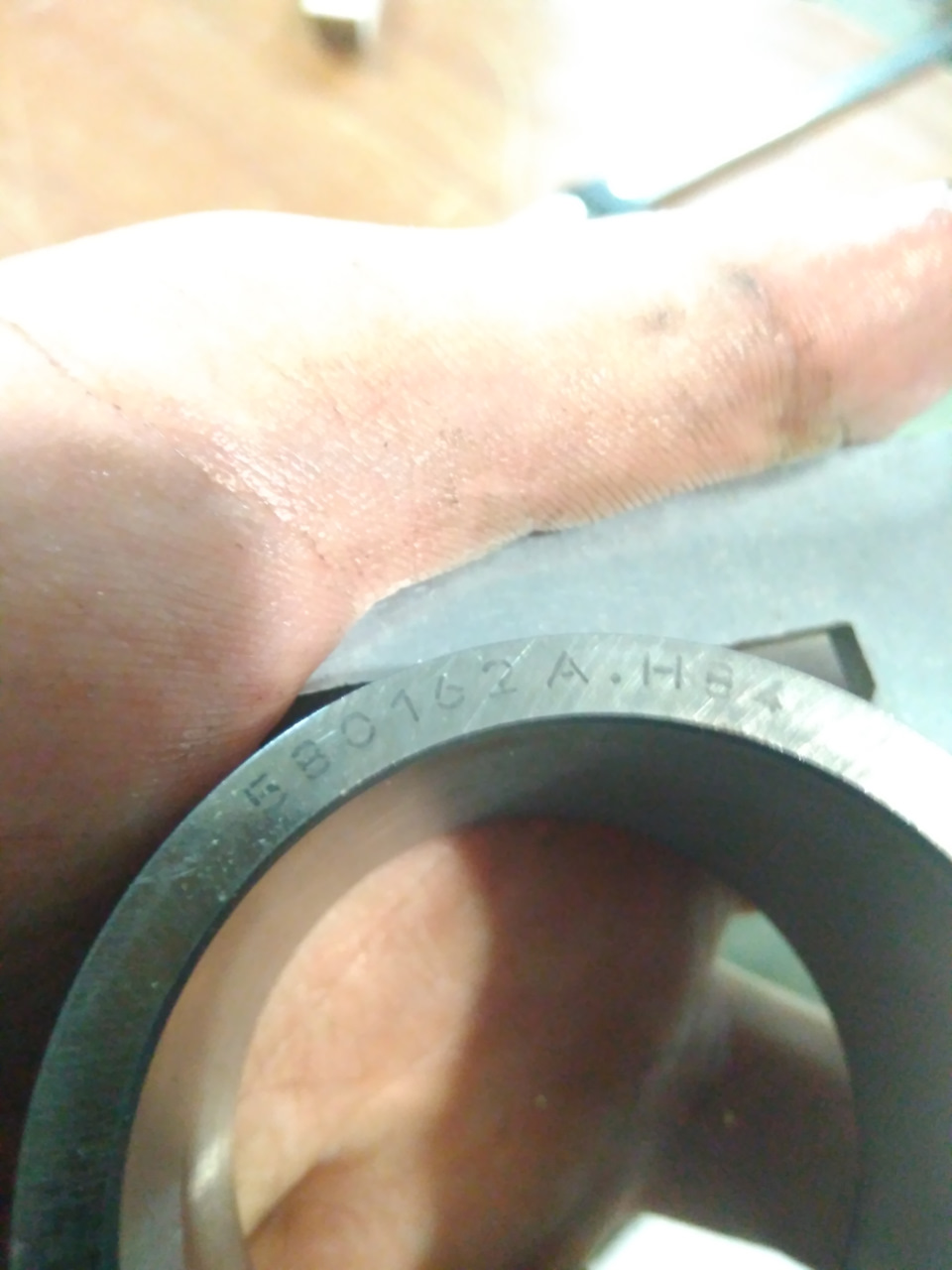

обойма підшипника 1 передачі
Обойма підшипника 1 передачі
обойма підшипника 1 передачі
обойма підшипника 1 передачі
/p>
Зібрано 2 передача і хаб
сепаратора задньої передачі Після неї йде шайба яка фіксуєтьсякулькою від руху. br> І безпосередньо синхронізатор задньоїпередачі та хаб у якому вона фіксується при включенні. Ставиться востанню чергу

Далі все запакував до наступного складання.

Через час збираємо проміжний вал.

< BR розташував деталі по порядку їх складання. Зліва направо 3я4я обойма центрального підшипника. Фото необробленого синхронупісля напилення Фото необробленого синхрону після напилення Фотонеобробленого синхрону після напилення Фото необробленого синхронупісля напилення Фото > напилений синхронізатор 3-4 передачі вжеоброблений
3-я передача на валу
3-я передача на валу
3-а передача на валу
4-а передача на валу
Установка кульки фіксації обойми підшипника від провертання .
Вал у зборі
