Як я писав, що я купив генератор Bosch 0123505011 (120 А). Йогостан можете подивитися ось у цій темі.
Були замовлення запчастини:
1. Комплект щіток по Bosch 1127014028
2. Контактні кільця Ika 1.2039.0
3. Підшипник FAG 6203-2RS — 4, 4 долара
4. Підшипник FAG 6303-2RS 4, 18 долара
5. Втулка заднього підшипника Cargo 135237 - 1, 30 доларів
>
Повний перелік запчастин для цього генератора я викладав у ційтемі
Тож приступаємо до складання генератора.
Для початку я змінив контактні кільця.Для цього я використовувавтугоплавкий припій (років 10 тому купив на місцевому радіоринку) івже встиг випробувати його на генераторі який зараз на авто.>

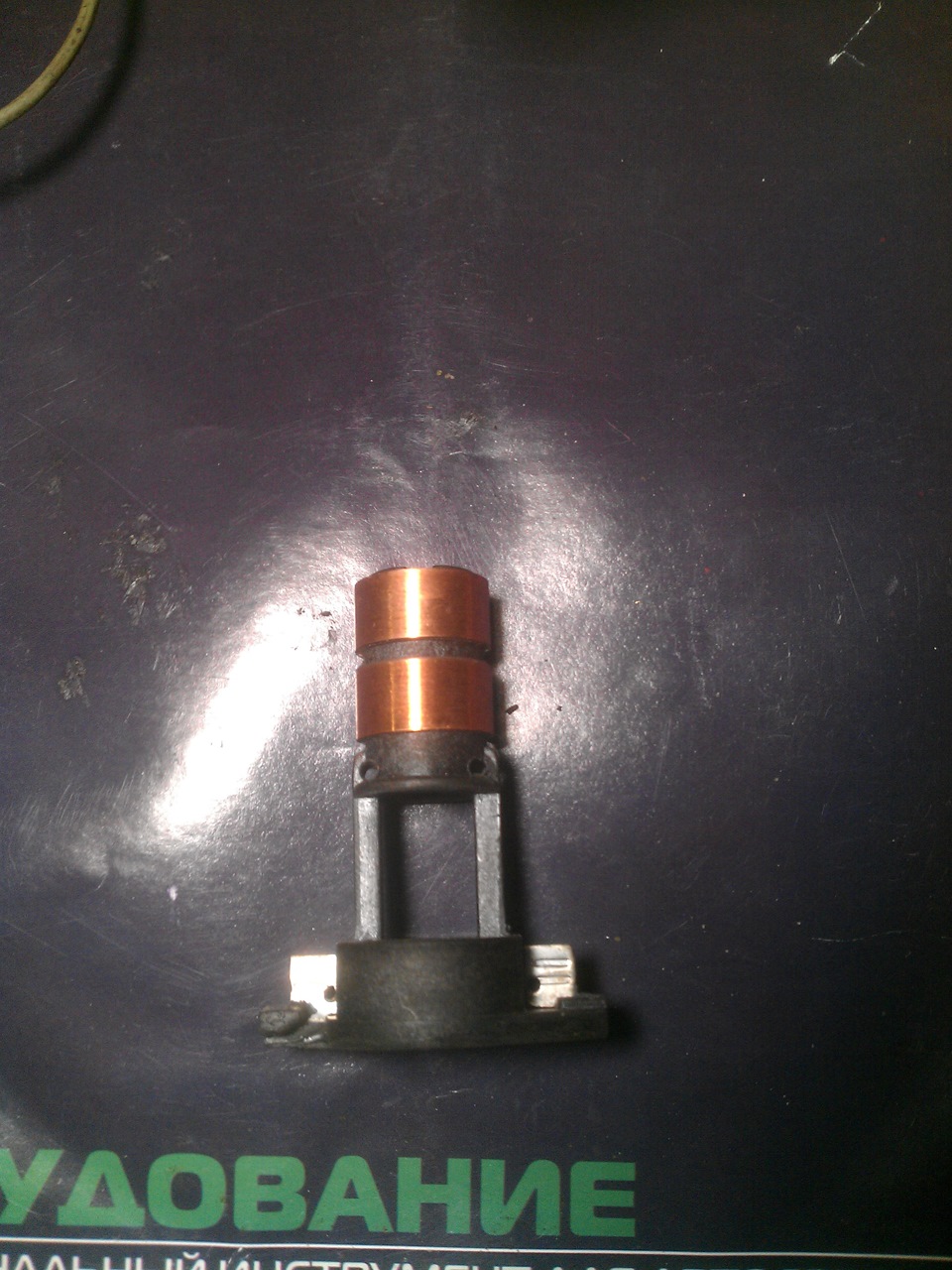

Отже, маємо контактні кільця Ika 1.2039.0.

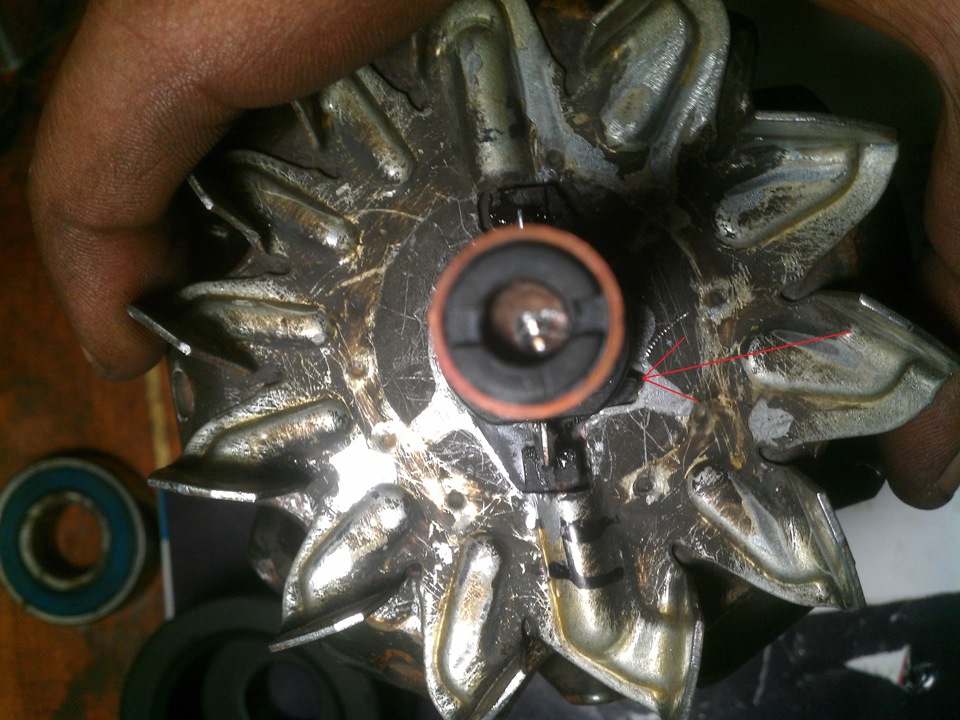

Демонтуємо старі кільця та встановлюємо нові сумісний з одного бокувиступ (вказав червоною стрілкою).

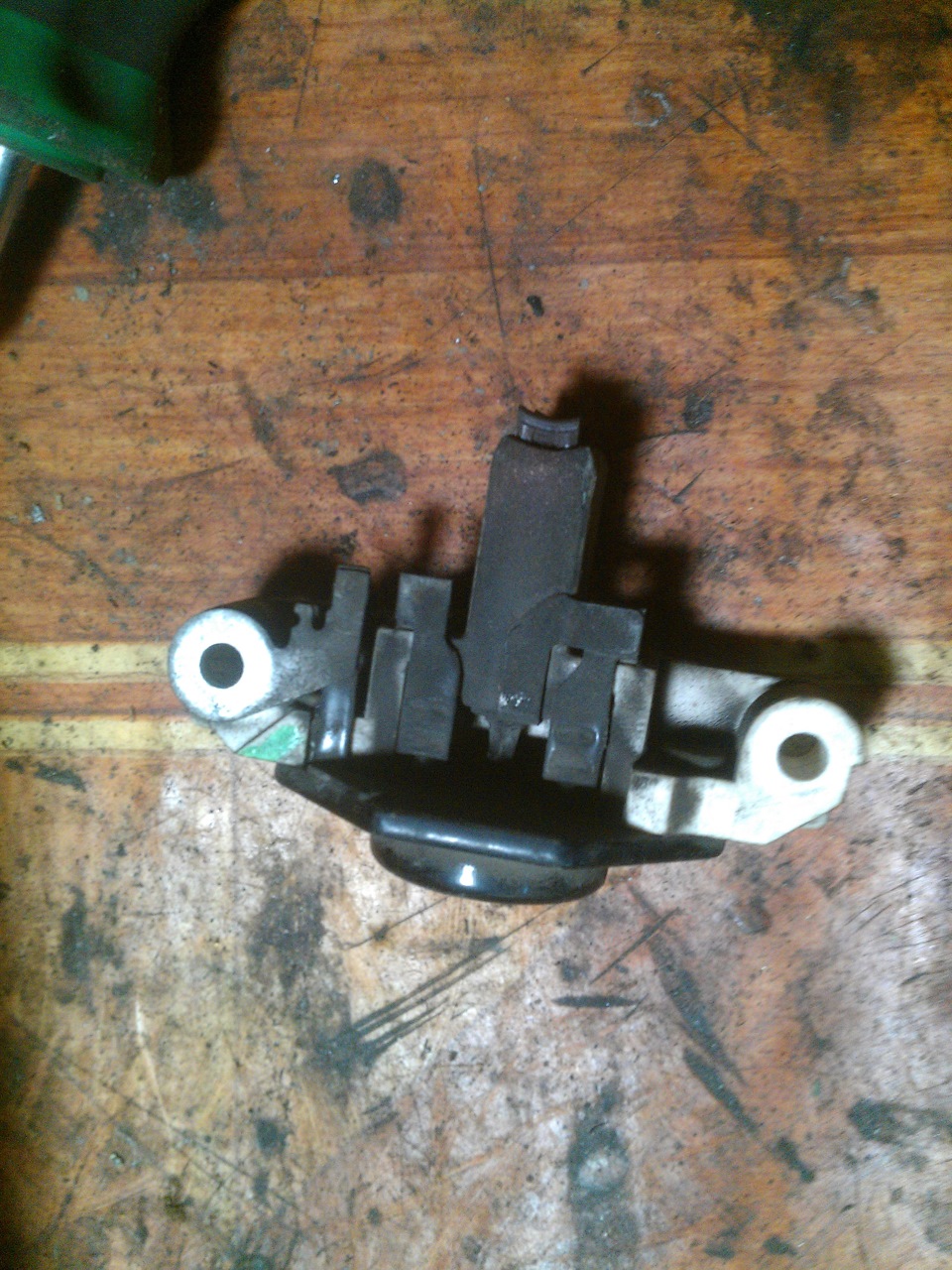

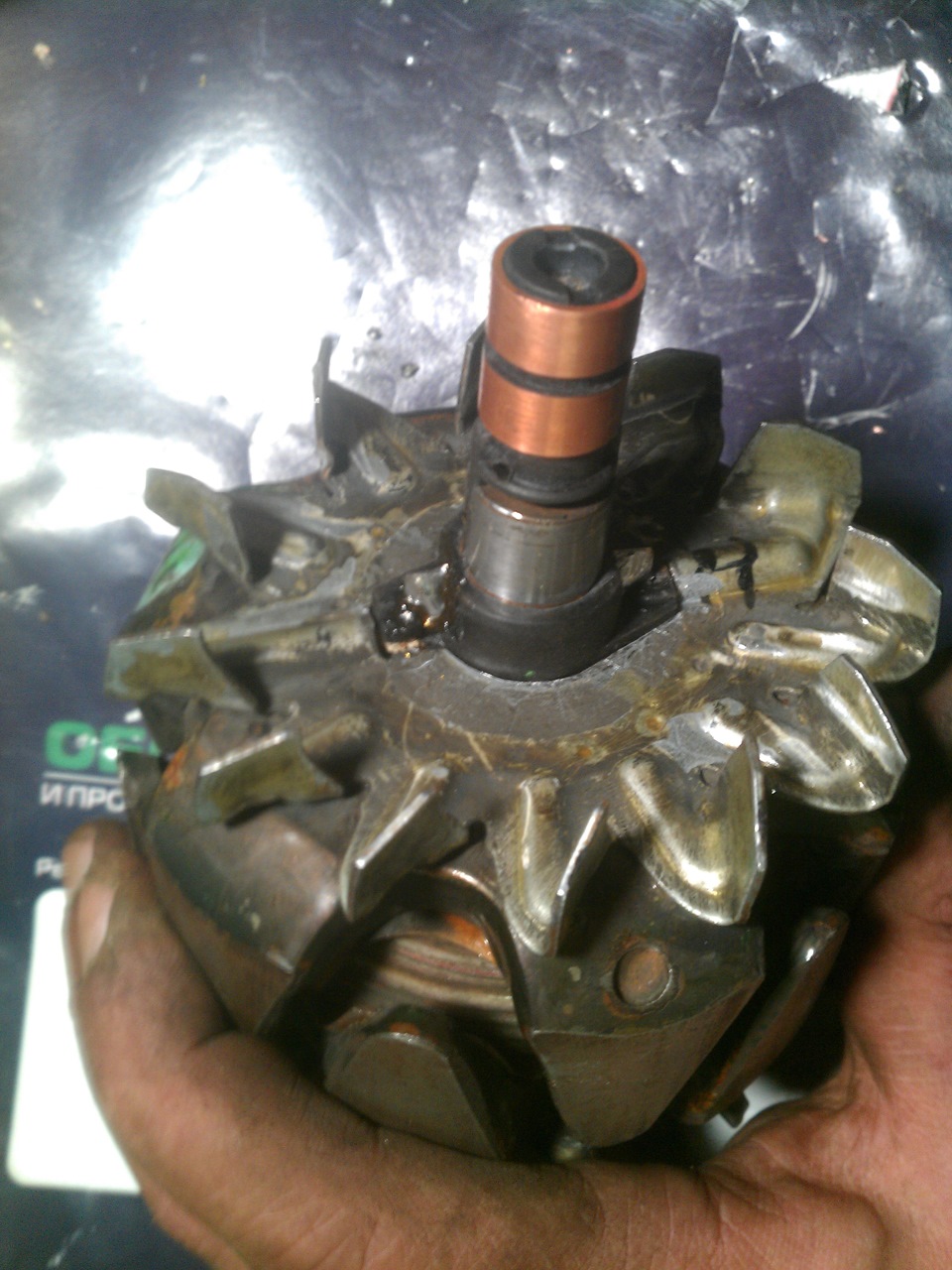

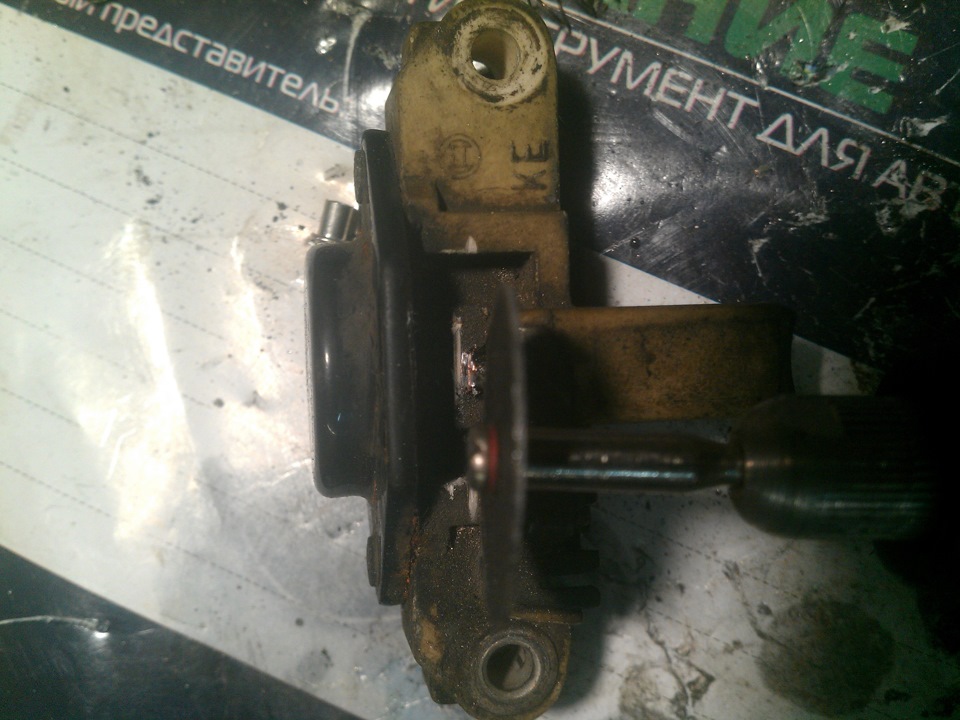

Справа в тому, що на нових контактних кільцях на самих платівках єотвори для дроту. Пінцетом, акуратно заправляємо в отвір провід.Паяємо паяльником так, щоб пляма припою не торкалася іншихповерхонь (в т.Ч. Пізніше встановленого підшипника). Даліпереходимо до заміни щіток в регуляторі. Довжина щіток до ремонтудосить ніяка)) Отже, завтулити нові втулки проблематично, томузрізав трохи втулку (щоб дістатися паяльником.
Далі відпаяв стару щітку і максимально почистив сам регулятор.p>направляючий дротик потрібний для полегшення встановлення щітки вщіткотримач (примірка)
Далі запаюємо нову щітку.
Підшипники ставив від FAG (написано - зроблено в Кореї)
Встановлено новий передній підшипник у відмиту кришку
Встановлено новий задній підшипник і встановлений статор (на фотовидно нову пластикову втулку заднього підшипника)
Далі одягаємо передню кришку і скріплюємо генератор (попередньо язмастив різьблення маслом)
закрутити тонкою викруткою, а потім затиснути ріжковим ключем. Далівстановлюємо регулятор напруги. Закриваємо задню пластиковукришечку. Забуваємо поставити шайбу на вал. Пофарбований шків вжечекає своєї установки на чистий генератор. Ну і ось що у насвийшло
Для встановлення даного генератора потрібен інший кронштейн, ремінь. Кронштейн вже приїхав, але про нього в іншому записі.MavickMV






Коментарі9
Випадково не залишилося розмірів щіток? Довжина ширина висота.
Ні. Вимірювання не робив.
Дякую, дуже допоміг звіт, перебрав 1 в 1 у себе.
Будь ласка, радий був допомогти
Ех, натрапити б випадково але авіто на 120а за дешево)
Для кращого ефекту, потрібно було видраїти і пофарбувати в матове срібло корпус ... а так залік!
Спасибо))) Але в мене не музейна машина, так що мені і так добре - потрібен справний генератор))) Порівняно, що було - і те, що стало. Ось лежить у коробочці в гаражі - прям любуюсь))) )
добрий звіт. респект!
Спасибі, в порівнянні який він був - небо і земля))))
