У буде багато, але сенс розкритий повністю, потрібно тільки все подужати…:)
Ще на Новий рік зробив собі подарунок - купив камеру заднього виду, але руки не доходили до підключення, але ось сьогодні нарешті зважився і зробив. Заднього ходу і т.Д., що здавалося мені трохи варварськи (хлопці, нічого особистого :)), я вирішив піти іншим шляхом)

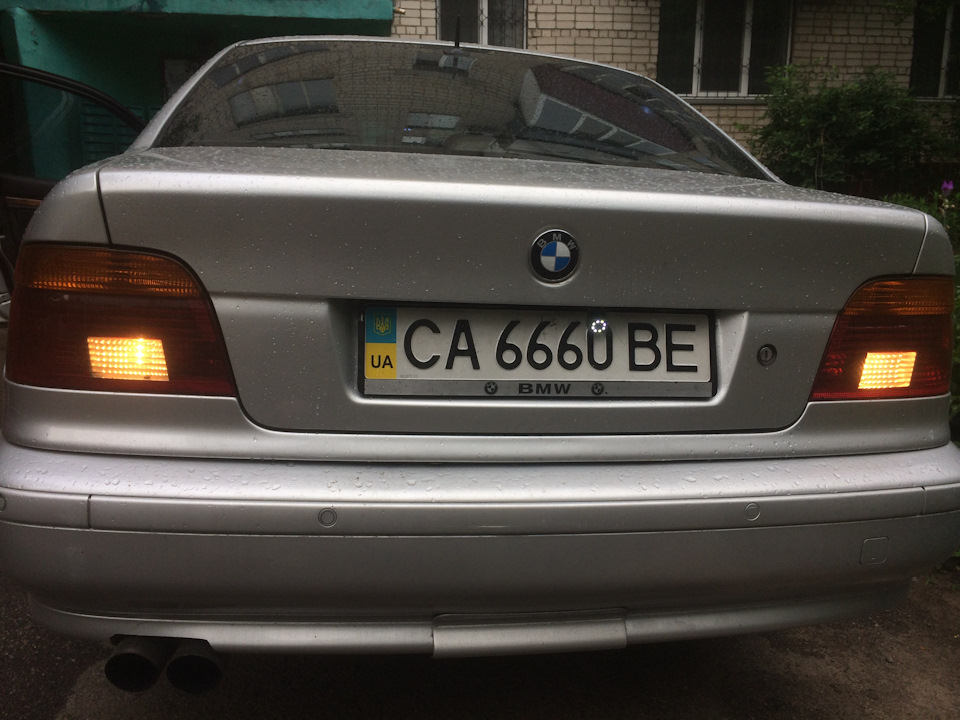

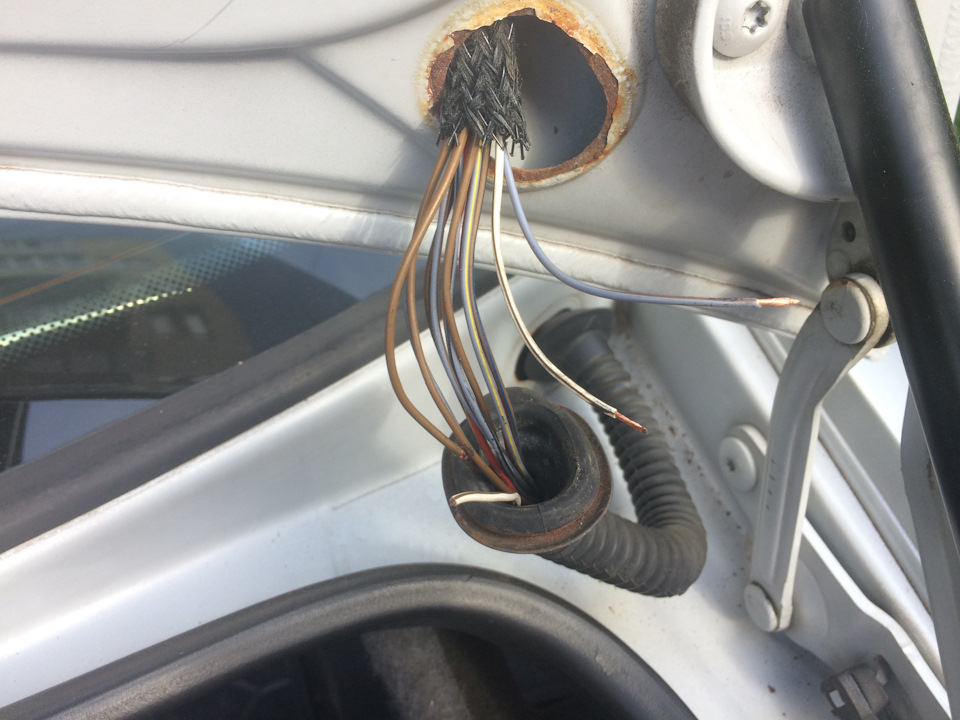

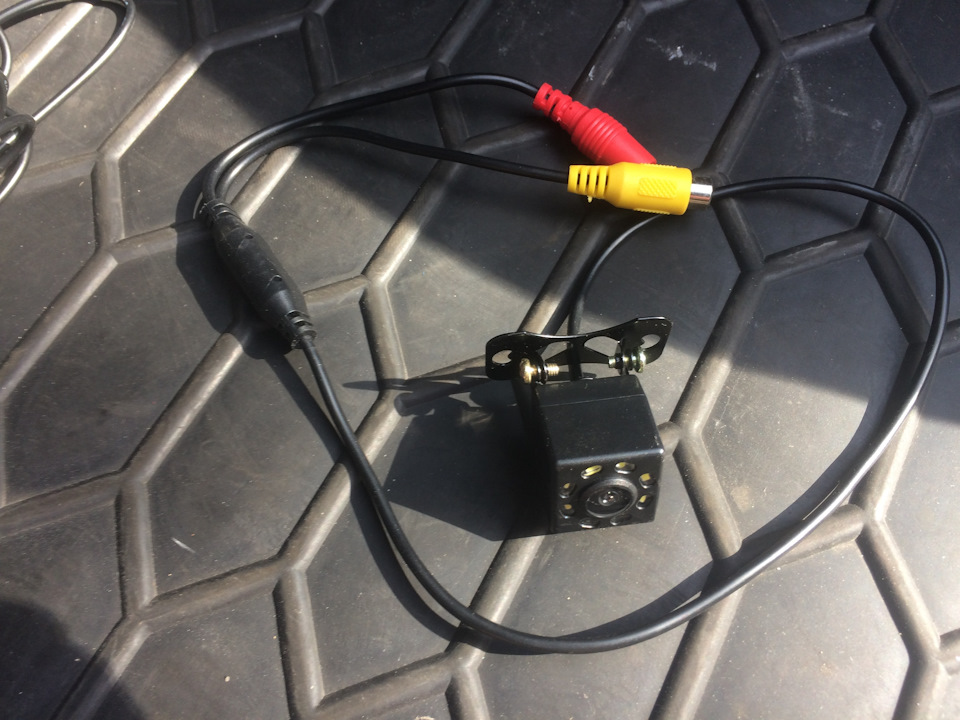

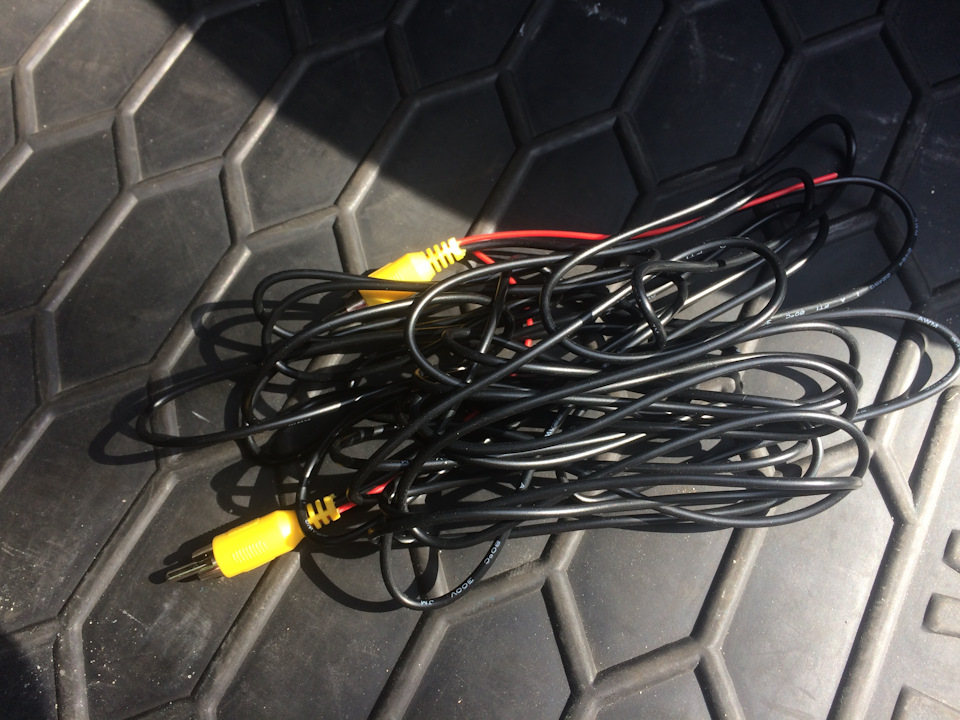

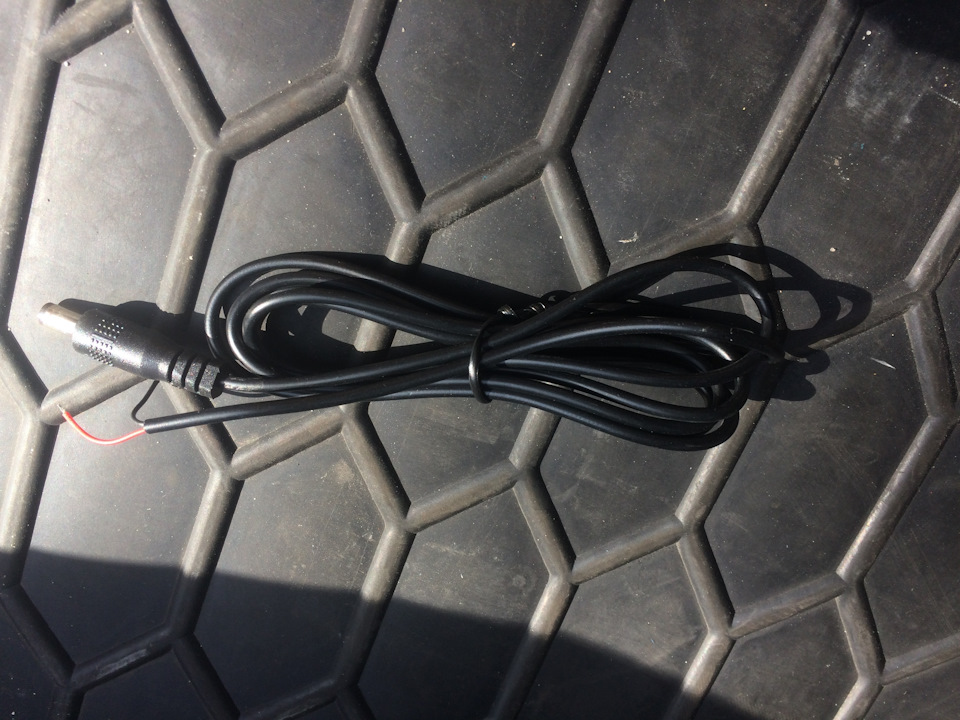

І так, мій варіант… Насамперед нам знадобиться дві нормально розімкнуті релюшки, одна з яких керуватиме живленням камери, а друга генеруватиме з живлення камери "мінус", який нам потрібно пустити на відеоблок, далі викладу схему, яку замалював спеціально для цього звіту, але про все по порядку. Все з прокладання шести метрового відео кабелю:Кабель має два канали відео (+/-) і червоний керуючий провід, що йде паралельно. Також у нас в комплекті кабель живлення:Ну і безпосередньо сама камера, що має вісім світлодіодів підсвічування. Від камери вмонтованого у ліхтар підсвічування номера відмовився через його не раціональність, як на мене. З кришки багажника та що ми бачимо? Правильно) як і у всіх - два переламані і один надламаний дроти (підсвічування багажника, маса і третій на скільки я зрозумів іде десь на замок, хоча все працювало начебто нормально)
Ну це проблема нам по зубах, скручуємо дроти, ізолюємо термоусадкою і по верху обмотуємо ганчір'яною ізолентою, щоб не заламувалися в місцях скручування. Далі шукаємо тоненьку тяганину щоб просунути відеокабель через гофру, мене виручила струна №2 з акустичної гітари)
Взяв струну, зробив на кінці петлю, трохи її стиснув і почав просовувати в гофру. Справа скажу я вам, що вимагає витримки, але у мене вийшло і струна вийшла зі зворотного боку:Далі все просто - відрізаємо один зі штекерів відеокабелю :
Просовуємо в петлю обрізаний кінець відеокабелю, затискаємо і охоплюємо край дроту ізолентою, щоб не зачіплявся:
На фото разом з відеокабелем один з переламаних проводів коси, який простягав разом із відеокабелемПотім просто висовуємо струною його зі зворотного боку гофри, -
І тут, хлопці, вам порада - ніколи не поспішайте щось робити. Тому що, просунувши кабель, я зрозумів, що просунув я його не стій сторони, з якої було потрібно. Обрізаний кінець мав бути з боку відеомодуля, а з боку багажника саме зі штекером, щоб з'єднати з камерою. Можна було обрізати і другий кінець і прикрутити до камери прямо, але я не став її спотворювати і довелося перетягувати навпаки. Потішило тільки те, що це в мене зайняло вже менше часу) Перетягнувши все як слід обмотуємо косу і ставимо гофру на місце:Після мук Після мук з косою прокладаємо кабель уздовж рідної проводки над акумулятором:А потім знімаємо пластикову обшивку багажника:p>
І продовжуємо укладати по рідній косі перекладаючи кабель на бік водія:
Кому все це буде ліньки робити можете просто кинути кабель за пластик, він нікуди від туди не дінеться. Але я зробив по "фен-шуй"). Кришки, дві кліпси та один саморіз під ручкою закриття кришки багажника Звільнивши доступ, продовжуємо прокладати відеокабель уздовж рідної проводки, що виходить з коси./b>
Проклавши відеокабель, знімаємо правий ліхтар підсвічування номера, акуратно підрізаємо куточок щоб не передавлював кабель камери і заводимо самі дроти - відео роз'єм і штекер живлення через отвір ліхтаря підсвічування, яке далі також проводимо вздовж рідного дроту, що йде на ліхтар, а саму камеру кріпимо за допомогою двостороннього скотчу між правим ліхтарем і кнопкою відкриття багажника.
Проклавши всю проводку приступаємо до підключення.
Частина друга. Підключення.
"можна було обрізати і другий кінець і прикрутити до камери прямо, але я не став її спотворювати і довелося перетягувати навпаки. Потішило тільки те, що це в мене зайняло вже менше часу) Перетягнувши все як слід обмотуємо косу і ставимо гофру на місце:Після мук Після мук з косою прокладаємо кабель уздовж рідної проводки над акумулятором:А потім знімаємо пластикову обшивку багажника:p>
І продовжуємо укладати по рідній косі перекладаючи кабель на бік водія:
Кому все це буде ліньки робити можете просто кинути кабель за пластик, він нікуди від туди не дінеться. Але я зробив по "фен-шуй"). Кришки, дві кліпси та один саморіз під ручкою закриття кришки багажника Звільнивши доступ, продовжуємо прокладати відеокабель уздовж рідної проводки, що виходить з коси./b>
Проклавши відеокабель, знімаємо правий ліхтар підсвічування номера, акуратно підрізаємо куточок щоб не передавлював кабель камери і заводимо самі дроти - відео роз'єм і штекер живлення через отвір ліхтаря підсвічування, яке далі також проводимо вздовж рідного дроту, що йде на ліхтар, а саму камеру кріпимо за допомогою двостороннього скотчу між правим ліхтарем і кнопкою відкриття багажника.
Проклавши всю проводку приступаємо до підключення.
Частина друга. Підключення.
"можна було обрізати і другий кінець і прикрутити до камери прямо, але я не став її спотворювати і довелося перетягувати навпаки. Потішило тільки те, що це в мене зайняло вже менше часу) Перетягнувши все як слід обмотуємо косу і ставимо гофру на місце:Після мук Після мук з косою прокладаємо кабель уздовж рідної проводки над акумулятором:А потім знімаємо пластикову обшивку багажника:p>
І продовжуємо укладати по рідній косі перекладаючи кабель на бік водія:
Кому все це буде ліньки робити можете просто кинути кабель за пластик, він нікуди від туди не дінеться. Але я зробив по "фен-шуй"). Кришки, дві кліпси та один саморіз під ручкою закриття кришки багажника Звільнивши доступ, продовжуємо прокладати відеокабель уздовж рідної проводки, що виходить з коси./b>
Проклавши відеокабель, знімаємо правий ліхтар підсвічування номера, акуратно підрізаємо куточок щоб не передавлював кабель камери і заводимо самі дроти - відео роз'єм і штекер живлення через отвір ліхтаря підсвічування, яке далі також проводимо вздовж рідного дроту, що йде на ліхтар, а саму камеру кріпимо за допомогою двостороннього скотчу між правим ліхтарем і кнопкою відкриття багажника.
Проклавши всю проводку приступаємо до підключення.
Частина друга. Підключення.
"дві кліпси та один саморіз під ручкою закриття кришки багажникаЗвільнивши доступ, продовжуємо прокладати відеокабель уздовж рідної проводки, що виходить з коси. Прокладивши відеокабель, знімаємо правий ліхтар підсвічування номера, акуратно підрізаємо куточок щоб не передавлювали кабель камери і заводимо самі дроти - відео роз'єм і штекер живлення через отвір ліхтаря підсвічування, яке далі також проводимо вздовж рідного дроту, що йде на ліхтар, а саму камеру кріпимо за допомогою двостороннього скотчу між правим ліхтарем і кнопкою відкриття багажника.
b>Проклавши всю проводку приступаємо до підключення.
Частина друга. Підключення.
"дві кліпси та один саморіз під ручкою закриття кришки багажникаЗвільнивши доступ, продовжуємо прокладати відеокабель уздовж рідної проводки, що виходить з коси. Прокладивши відеокабель, знімаємо правий ліхтар підсвічування номера, акуратно підрізаємо куточок щоб не передавлювали кабель камери і заводимо самі дроти - відео роз'єм і штекер живлення через отвір ліхтаря підсвічування, яке далі також проводимо вздовж рідного дроту, що йде на ліхтар, а саму камеру кріпимо за допомогою двостороннього скотчу між правим ліхтарем і кнопкою відкриття багажника.
b>Проклавши всю проводку приступаємо до підключення.
Частина друга. Підключення.
