Для мозку потрібна плата, з силовими та вхідними ланцюгами. Уавторів проекту (speeduino.com/wiki/index.php/Speeduino) вже всерозроблено, на всі версії плат:(github.com/noisymime/spee…master/reference/hardware).
Бо у них плати багатошарові, сам не зроблю, висновок — требарозвести плату самому. ).На відміну від оригінальної схеми у менедодалося:
1. Драйвера для полівиків форсунок для розвантаження портів ардуїни (драйвер на клапан ХХ і бензонасос був але довелося видалити, кинувши перемички)
2. Додав ланцюга гасіння кидків напруги від форсунок - додатковийзахист полівиків від перенапруги
3. Ланцюга захисту входів від підвищеної та негативної напруги надіодах (проекційної мікросхеми не знайшов ...) У них на сайті є цейваріант у вигляді шильдика,
4. Змінена елементна база, тому що буржуйські деталі це рідкість, дорого і т. П. Підбирав по датаситах, і виходячи з наявності.

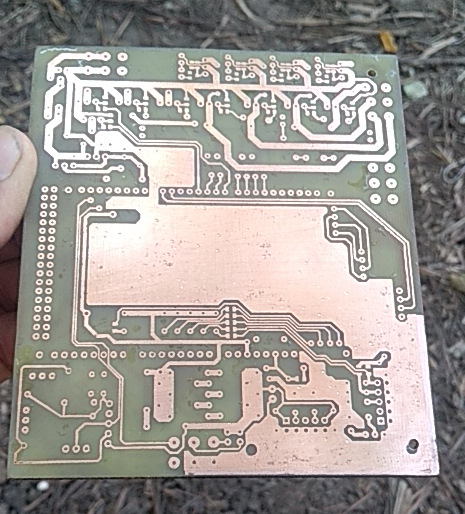

Ось плата після травлення (двостороння

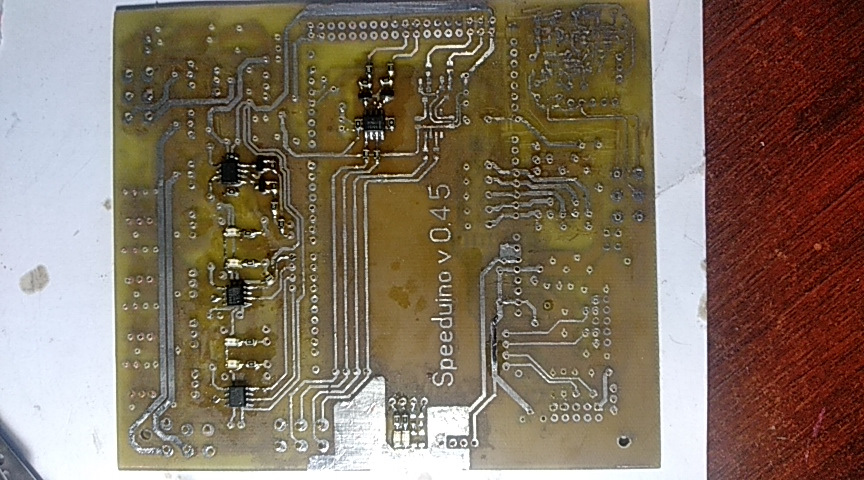

Сторона 1
):
Ось почав паяти:

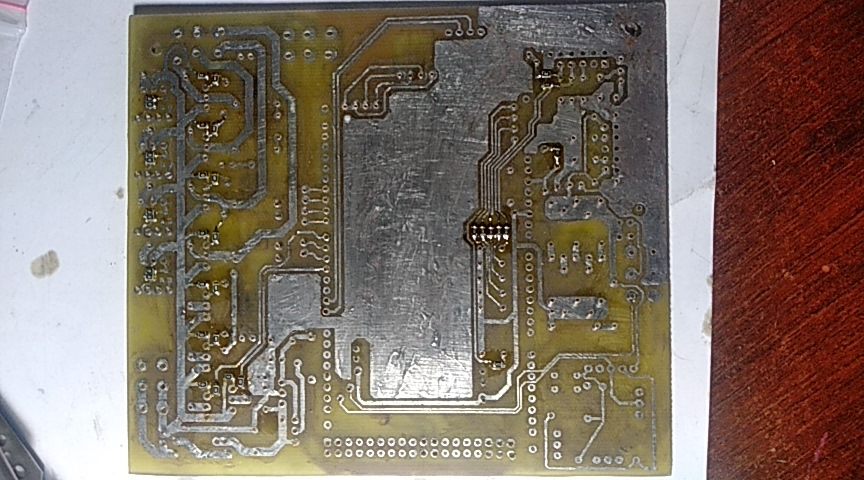

Сторона 2 початок запайки (сМДшки)

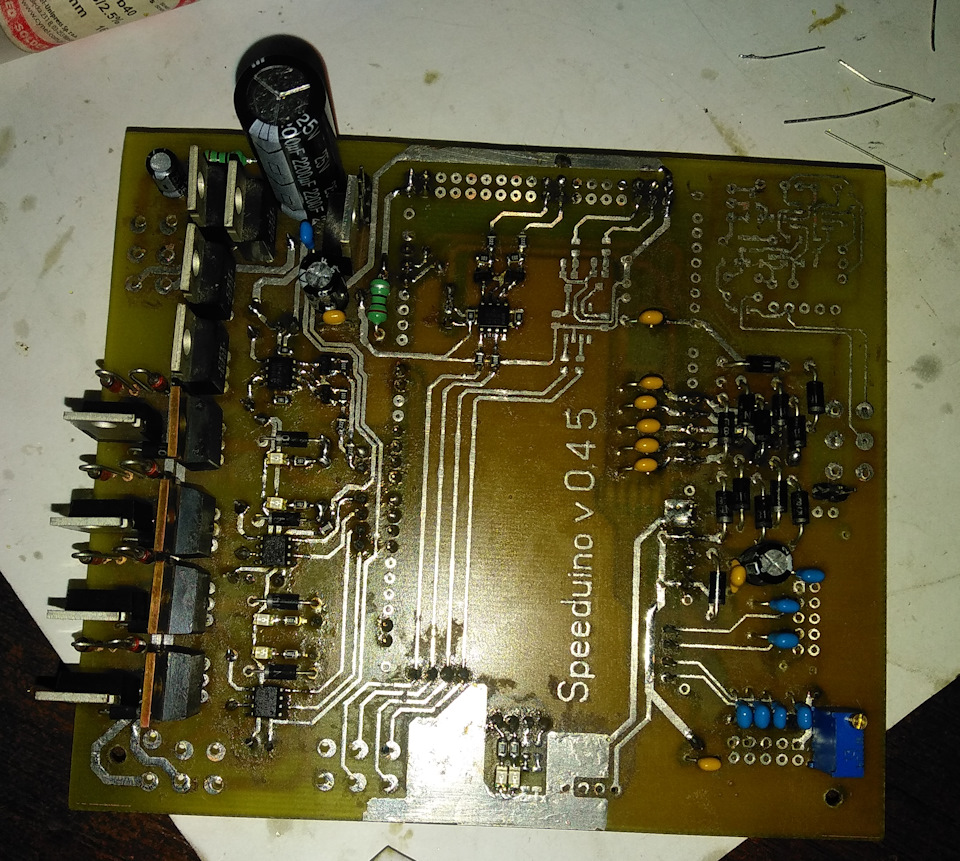

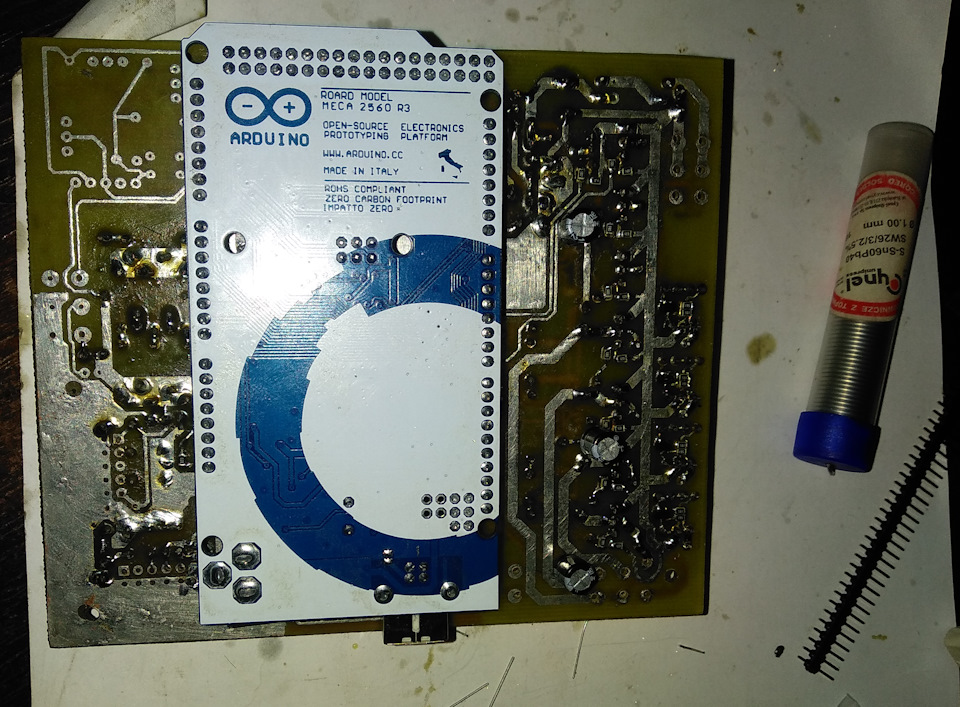

Сторона 1 запайка
запалювання (мені потрібно лише 2 канали)
обратка
При тестуванні виявились Косьяки:
1. Грівся драйвер на клапан ХХ та бензонасос, вилікував методомдемонтажу драйвера, запаюванням перемичок та заміни обв'язкиполівиків. На щастя Ардуїна вивозить без проблем. (хотілося яккраще, вийшло…)
2. Гріється стабілізатор живлення ардуїни на 5В. Поки що причина неясна, крім його НІЧОГО не гріється. Бачу 2 причини:живлення у меневід старого блоку живлення комп'ютера (хз мож кондери пересохли), від акумулятора не запитував; вафля стабілізатору (м.С.7805), хоча5В у поряді.
3. Якимось дивом спалив порт ардуїни, саме вхід від декодера (дПКВ/ДПРВ) Primary, тобто. Master. Коротше головний вхід…Вторинний працює, але потрібен САМЕ ПЕРВИННИЙ. 2 дні шукав увихіднику як зашарені входу-виходу ардуїни… Ледь не спився…знайшов, поміняв місцями, тепер працює.
4. Додав фазоінвертор на датчик ДПРВ. Це з зміною конструкціїоптодатчика. Спершу був саморобний:просто хустка з оптопарою танайпростішою обв'язкою (2 резистори). Потім спалив оптопару… Купивкитайські датчики (FC-03) 3шт (з запасом на мій успіх) а вонипрацюють у протифазі… ППЦ… (коли має бути +5В (тобто отвір у реп.диску) у нього — 0В, і навпаки ...) поставив фазонвертор наоптопарі 1010 з підтяжкою до +5в - політ нормальний і перешкодивзагалі не ловить.
Лампи зліва направо — Бензонасос, клапан ХХ, Карлсон
Поки що по електроніці все. Ну в сенсі все працює (на столі)…
продовження скоро буде…
Коментарі15
питання про запалювання який сигнал цікавить модуль запалення-це фронт як з ДХ наприклад і далі модуль сам дає час накопичення на котушку. або ардуїну дає сигнал відповідно до налаштувань у програмі (тобто.
У загальному іскрометному модулі (запалювання) достатньо сигналу з холу з постійною шпаруватістю ~70%. У спідуїні є параметр Dwell (час накопичення) яке залежить від 1. при прокручуванні стартером 2. при роботі движка 3. обмеження максимального значе...
Хоча не впевнений у сказаному раніше. Покурив схему модуля і даташит на мікроху. У схемі модуля НІ елементів, що встановлюють час накопичення. Виходить воно повністю залежить від мозку, а модуль використовується просто як підсилювач і пара котушок. Ф...
у мене завдання використовувати комутатор від ваз 12в управління (або від DOHC там 5в управління), і там судячи зі схеми є котролер шпаруватості ... а звідти зростає вибір котушки ...
Можеш написати які ключі використав для форс та котушок?
Спонсор полевиків - компуктерні джерела безперебійного живлення. Отже1. Форси - IRF2807 (75V, 82A) і драйвери до них для розвантаження портів ардуйни IRS4427S. Ланцюги гасіння кидків напруги - на TIP42C пам'ятаю, але за моїм схеми однакові)2. CEP83A3...
Я дико перепрошую, але зовсім не зрозумілий вибір транзисторів. Навіщо такі потужні та дорогі? Особливо на форси. 82 Ампера?!
Просто вони у мене були ... Випаяв з ДБЖ. За схемою спідуїни STP65NF06 повинні стояти (всі 8 шт)
Зрозуміло) Задум класний, удачі в реалізації!
не тільки класна, але й корисна, тому що зима на носі і без бенза херово буде ...
Трохи не зрозумію?! А навіщо все це?
У першій частині написав ... Щоб двигун працював а не створював видимість роботи
Старе - погано без варіантів (сарказм). Але замість заміни машини на нову - змінюють старі частини та механізми на принципово нові поступово. Кожен володіє так як хоче все-таки.
І вартість заміни авто кусаєтьсяІ якість сучасного (бюджетного) автопрому
Це так, але багато хто не має нормального обґрунтування того, навіщо замість ремонту старого механізму ставлять щось нове принципово. Тільки дадуть відповідь що воно краще, тому що нове і крапка. Ну або розпишуть нові можливості, якими користуватися ...
