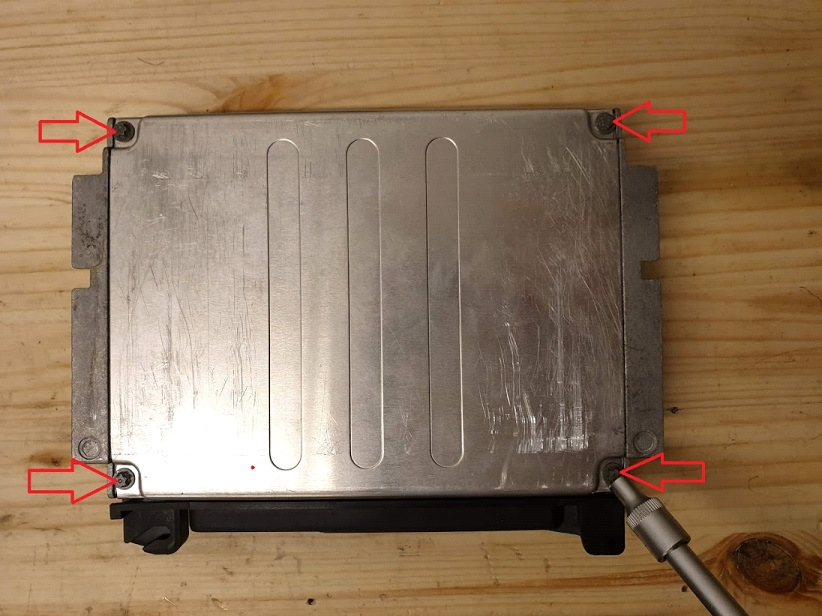

Все це зібрано всередині стандартного корпусу MS41 і підключаєтьсябезпосередньо до джгута проводів м52.Так що це PnP версія Speeduinoсайт розробки Speeduinospeeduino.com/home/ і все це акуратнопоміщається всередині MS41.Так-як у мене не стандартний двигун менібуде простіше налаштувати в режимі реального часу, ніж щоразуперезаписувати SiemensMS41, ну і в пріоритеті поставити HolsetHX40, але про це пізніше ... Насамперед потрібно розібрати блокуправління-відкрутіть 4 гвинти в гвинти типу E-torx, але можнавикористовувати і звичайну 4-міліметрову головку.

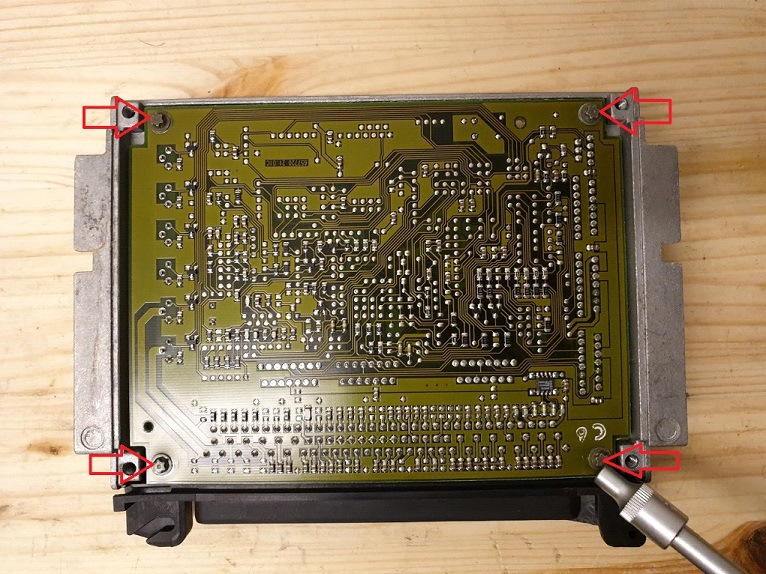

Знявши верхню і нижню кришки, відкрутіть 4 гвинти, що утримуютьплату:

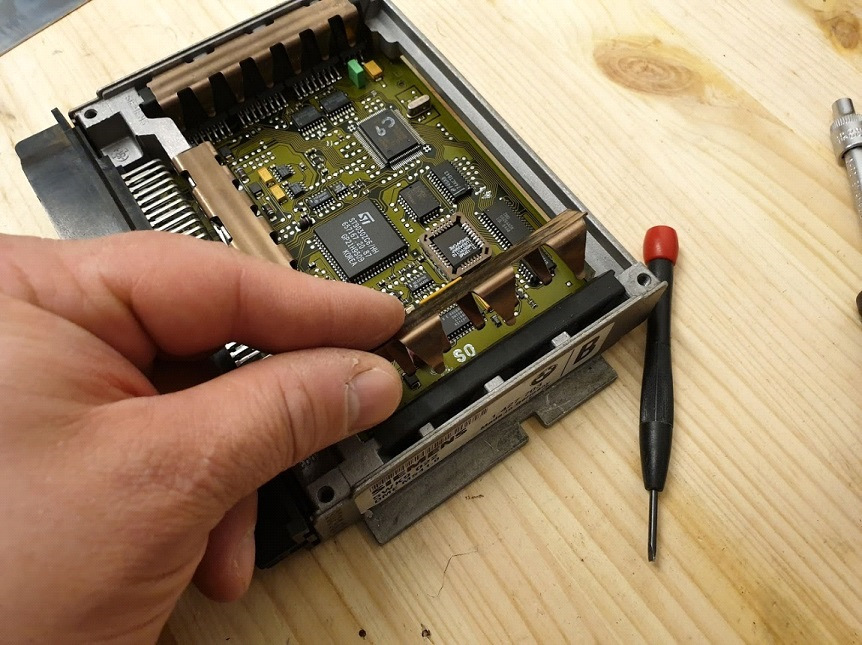

Зніміть металеві затискачі, які кріплять силові компоненти докорпусу, і зніміть пластикові кришки:

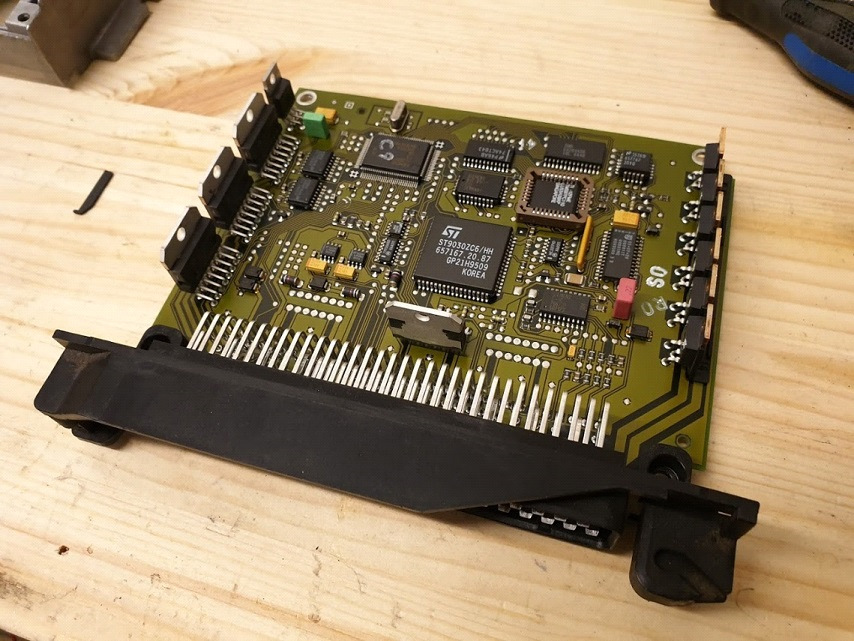

6 драйверів запалювання можуть прилипати до теплопровідного листа, але відсуньте убік і оригінальна друкована плата має випасти зкорпусу:

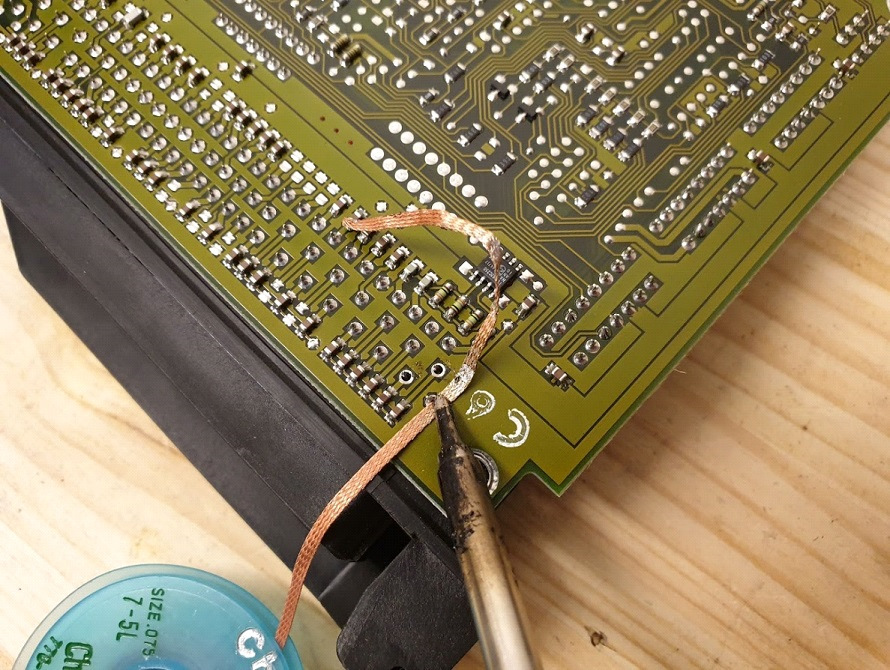

Відпаяйте великий 88-контактний роз'єм від друкованої плати задопомогою паяльного гніт або вакуумного насоса:Після розпаювання88-контактного роз'єму помістіть його в корпус, щоб дочекатисянаступного кроку, і очистіть припій, що залишився відконтактів:
Наступний етап-складання друкованої плати:Тепер використовуйтезібрану друковану плату для примірки, щоб вирізати виїмки накорпусі для Arduino Mega, датчика MAP, і зовнішнього роз'єму.
> Ну і остаточне складання в зворотній послідовності розбору.
Далі встановлення на машину
При установці блоку управління на автомобіль достатньо підключитийого до джгута проводів двигуна і прокласти шланг MAP відвпускного колектора до роз'єму датчика MAP.
Можна підключити Speeduino до комп'ютера/планшета/мобільноготелефону через USB або Bluetooth.
Налаштування Speeduino відбувається за допомогою TunerStudio. Посуті це той же MegaSquirt тільки трохи простіше.
Ну і далі налаштування, в моєму випадку це-по широкосмуговому зондулямбда фірми LDpperformance, в комплеті Bosch LSU4.9 і контролер наоснові CJ125 chip.
Продовження слідує...
PS:Кому потрібна буде плата звертайтесь
