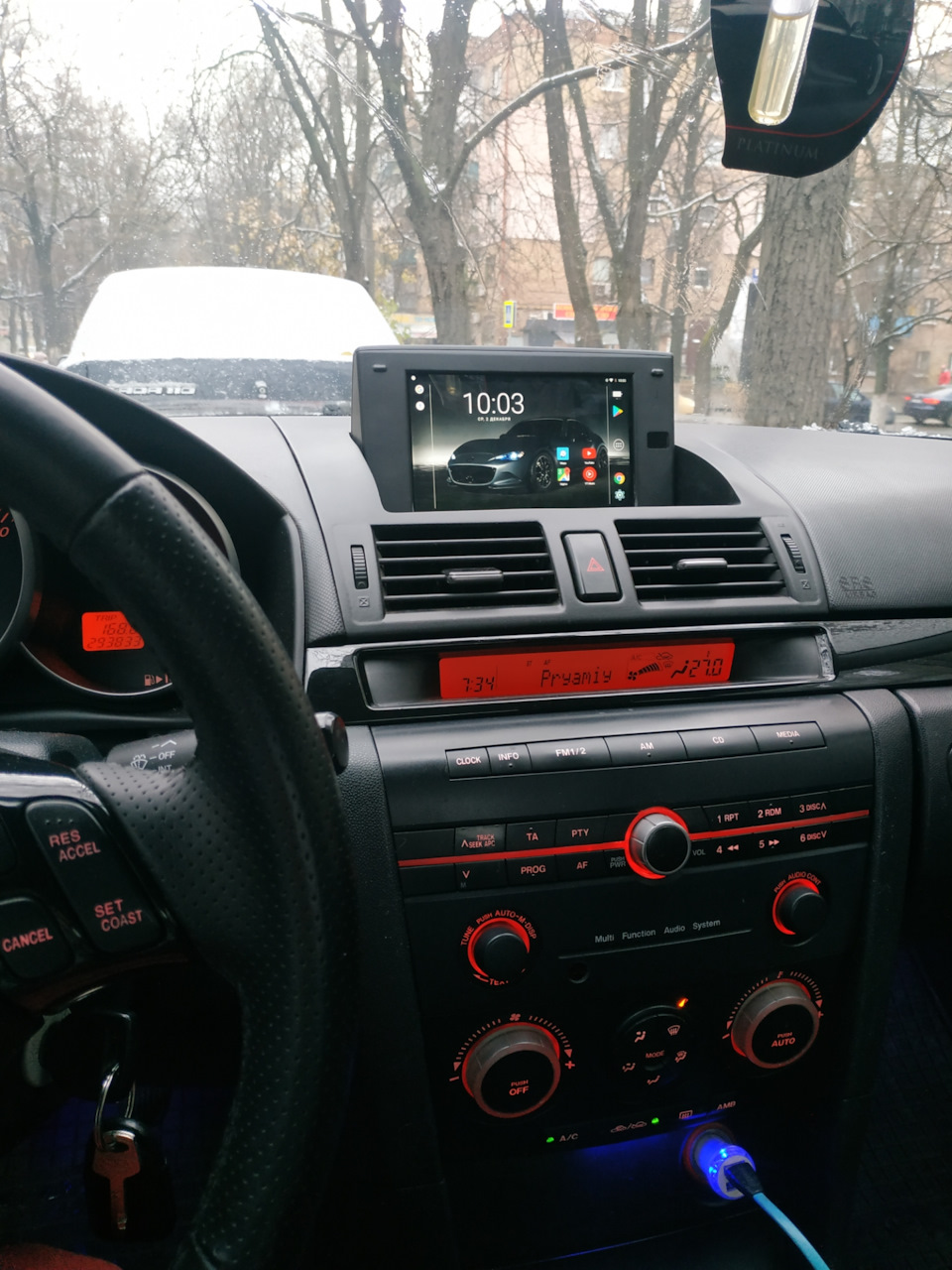

Загалом дістався мені монітор штатної навігації, але, оскільки сампо собі девайс марний, було прийнято пхати туди планшет nexux 72/32 2013року!

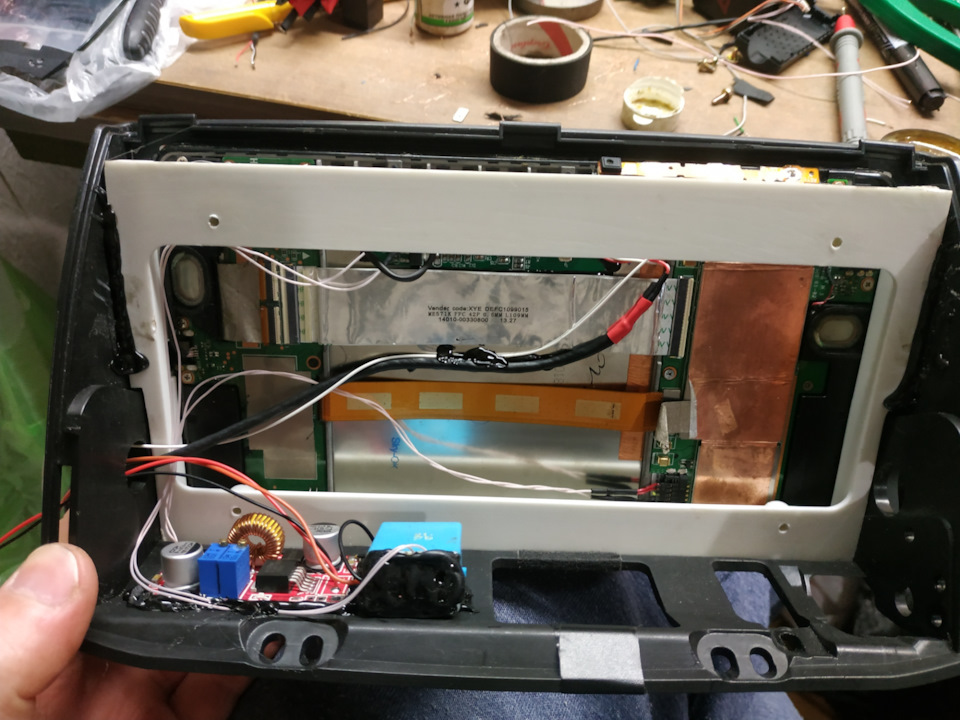

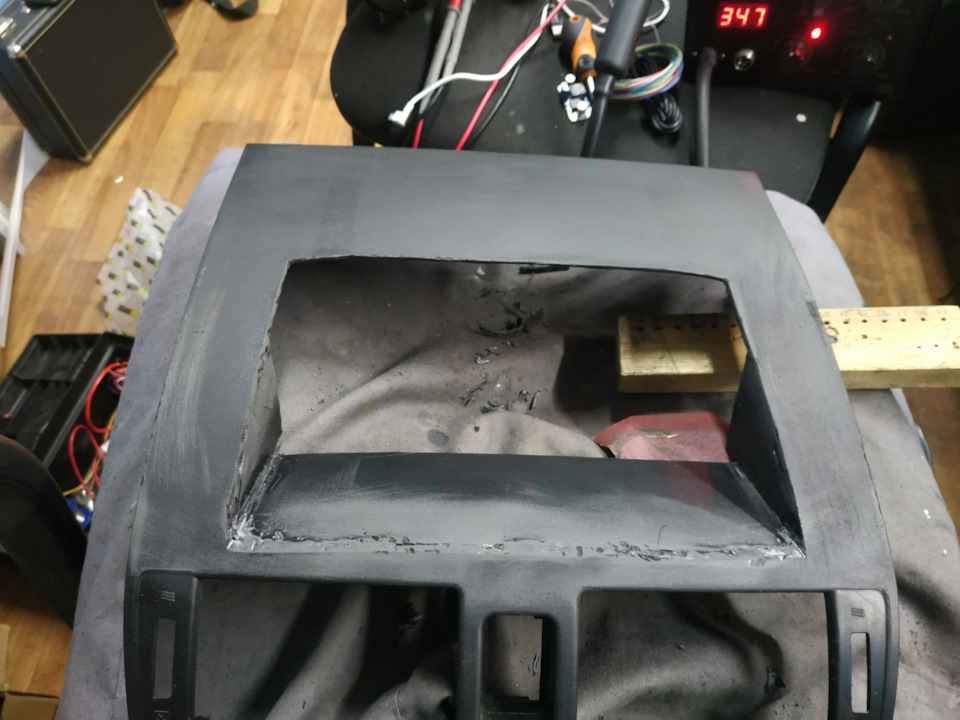

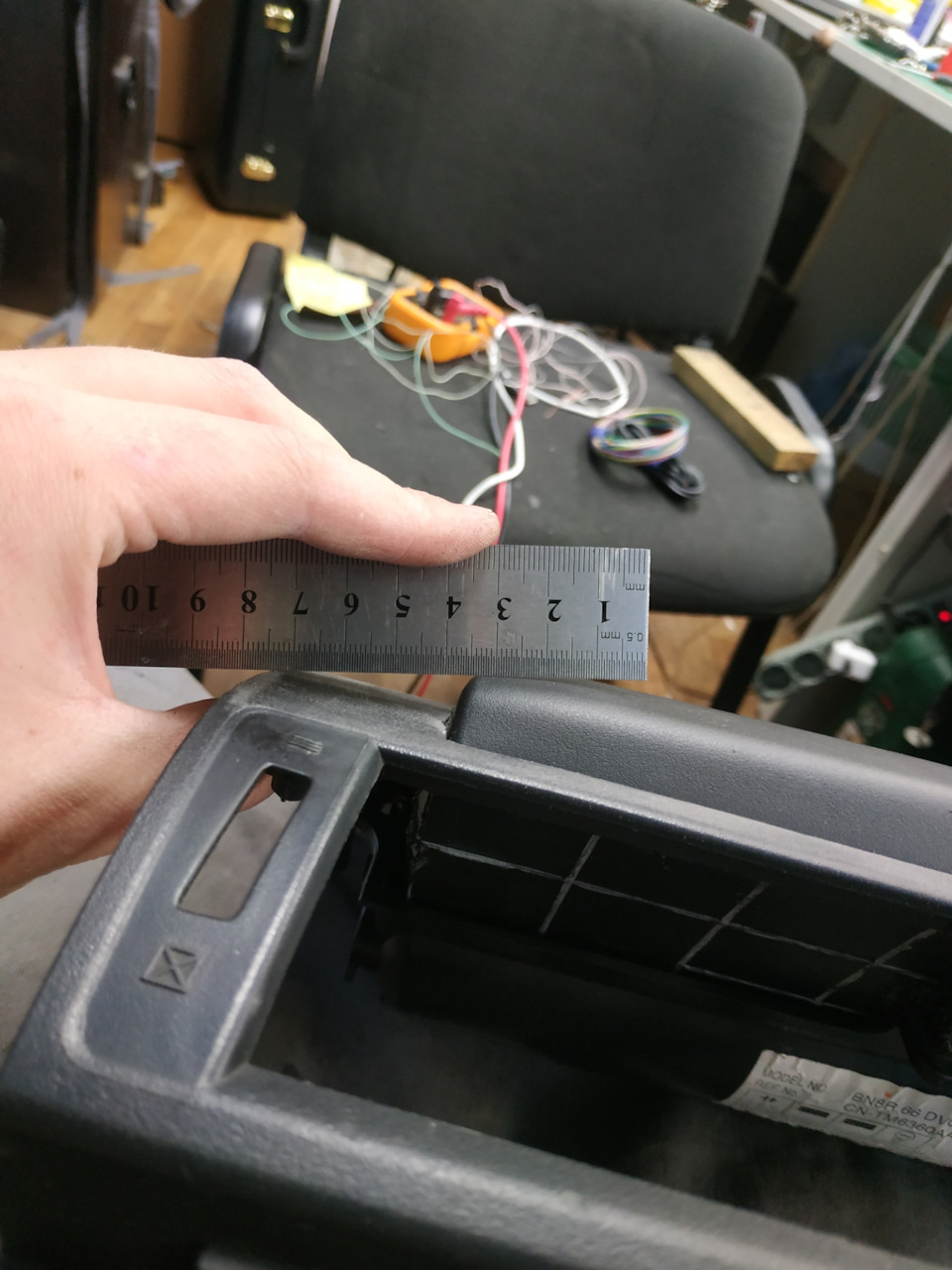

Рамки з повітроводами не було, тому ліпив з рідної, не ідеальнозвичайно вийшло, але я результатом задоволений. DC перетворювач
— Кнопа включення була виведена на магнітолу замість кнопки "аМ"
-Встановлена карта відеохахопа easier cap для підключення камеризаднього виду, подавати окреме живлення не став, т.К. Свогохарчування достатньо, плюсовий провід USB був розірваний черезреле, яким керує ліхтар заднього ходу. Кнопки "open"відкрити/закрити монітор і "tilt" були винесені теж магнітолузамість штатних кнопок "cd" і "media"
Це тільки пробна установка, тому є ще плани для подальшоїмодернізації, а саме:
< br> - Перепрошити планшет, щоб він автоматично включавсявідразу після подачі живлення
- Змінити написи на кнопках магнітоли, методом фарбування талазерного гравіювання потрібних написів
- зробити управління планшета зі штатних кнопок на кермі задопомогою arduino

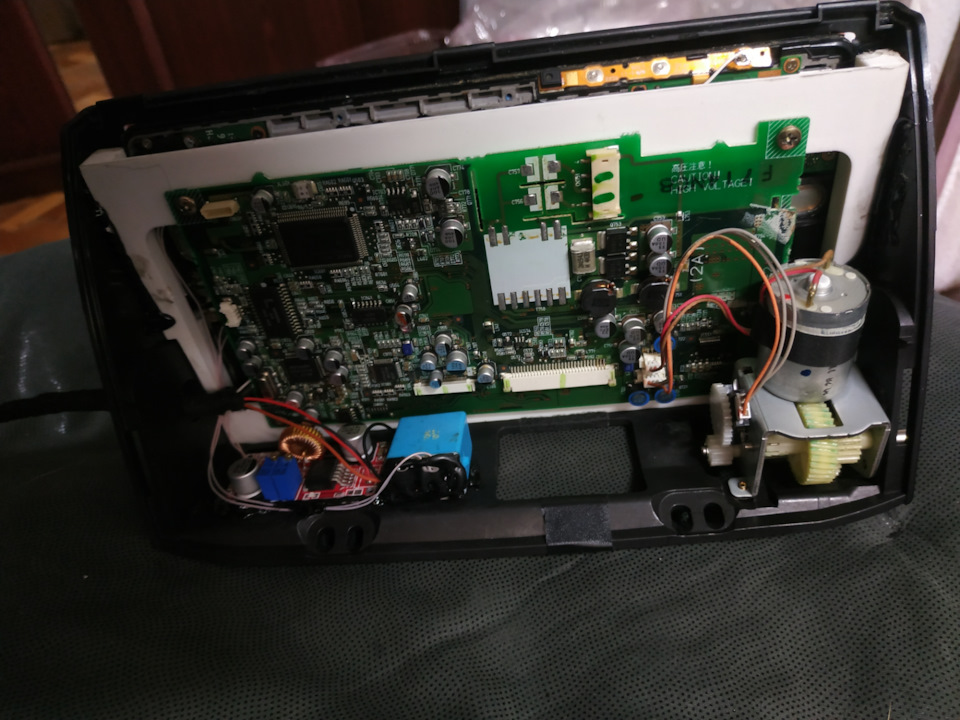

- зробити управління приводом монітора на базі arduino, щобприбрати громіздкі, штатні плати управління
- встановити активну антену GPS для більш швидкого пошукусупутників і більш стабільного сигналу
Усім добра😎
Коментарі19
Крута ідея, особливо з ардуїно та кнопками на кермі
Шкода що це поки не реалізовано ☹️
Вітаю, сам учора тільки з цією епопеєю майже закінчив.
Уююї не треба колгоспити
А ціна?
🔥🔥🔥
хм цікава конструкція, питання а що планшет весь час у включеному стані якщо немає акумулятора? садить основну стартерну батарею? або його треба перед тривалою стоянкою вимикати? як ти хочеш схрестити ардуїнку та планшет?пропозиція навіщо шити планше...
Планшет запитаний від АСС, потрібно щоразу вмикати і чекати поки завантажиться
А можна будь-ласка докладніше з приводу кондера? Який потрібен номінал, яким чином це буде працювати?
ну конденсатор поки розряджений є коротке замикання, а як зарядився нескінченно великий опір. на кнопці видзвонюєш де + а де -, підпаюєш кондер, при подачі напруги на планшет, він подає харчування на кнопку що зафіксувати натискання на кнопку, а там ...
Спасибі, пробуватиму!
Ти чортів маніяк! Вийшло дуже і дуже гідно.
Топ!
Питання не по темі. А з відеореєстратора можна так само прибрати акумулятор і поставити перетворювач дцдц?
Спокійно)) потрібно витягти акумулятор, заміряти напругу на ньому і налаштувати на цю напругу на перетворювачі
підкажи, будь ласка, а скільки б ти оцінив свою роботу з допилу рамочки і перепаювання планшета? )
Треба подумати, пиши в ЛЗ)
з радістю, але мене ніяк не розблокують тому що колись я заходив з території РФ на цей сайт ) якщо можна, поділися ніком у возі, я напишу тобі туди)
О зрозумів, дякую! Суть вловив)
